宠物绳收纳器的制作方法

本实用新型属于宠物用具技术领域，尤其涉及一种宠物绳收纳器。

背景技术：

现在随着物质生活水平的提高，喜欢养宠物的人越来越多，人们在养宠物的时候，在带宠物出去玩耍时，需要用宠物绳牵着宠物，以防止宠物对他人造成伤害，结束后回到家里会将宠物绳从宠物的身上取下，并对宠物绳进行收纳，以便以后再次使用。

由于宠物绳比较长，若不对其进行缠绕，会占用较大的收纳空间，现有技术中主要是将宠物绳缠绕后放置于一处，当再次使用时，宠物绳重新拉直时，宠物绳容易打结。

技术实现要素：

本实用新型的目的在于提供一种宠物绳收纳器，旨在解决现有技术中宠物绳再次拉直使用时容易打结的技术问题。

本实用新型是这样实现的，一种宠物绳收纳器，用于收纳宠物绳，包括内部形成有容置腔的壳体和安装于容置腔内并用于与宠物绳的头部连接且转动卷收宠物绳的卷收组件，壳体包括上下排布并相互盖合配合并共同形成容置腔的公壳体和母壳体，壳体上开设一与容置腔相通以供宠物绳穿过的过孔，壳体上开设有一与容置腔相通的通孔，卷收组件包括受外力驱动并转动卷收宠物绳的转动件以及与转动件固定连接并传递外力以驱动转动件转动的传动件，转动件于容置腔内竖直延伸，转动件与公壳体和/或母壳体转动连接，转动件与宠物绳的头部连接，传动件包括固定于转动件的外壁并于水平方向向外延伸的传动板，过孔在传动板所在的平面内形成投影A，投影A位于传动板上。

进一步地，转动件与公壳体转动连接，传动件还包括凸出传动板板面且与传动板固定连接的多个凸起，多个凸起彼此间距设置，多个凸起通过传动板与转动件固定连接，多个凸起沿一圆形轨迹线环布于转动件的外周，圆形轨迹线穿过投影A。

进一步地，相邻两凸起之间的间距小于通孔的孔径。

进一步地，转动件为开设有中空孔的中空管，转动件轴向延伸并贯穿传动板，中空孔沿转动件的轴线开设并贯穿转动件，转动件于其侧壁开设一与中空孔贯通以供宠物绳的头部卡入的缺槽，缺槽于传动板的一侧贯穿转动件的端部，缺槽的宽度略小于宠物绳的直径，中空孔为圆孔，转动件的内径大于宠物绳的直径。

进一步地，转动件包括用于缠绕并卷收宠物绳的卷收部以及与卷收部固定连接且用于与壳体转动安装的转动安装部，传动板固定于卷收部与转动安装部相接处。

进一步地，沿转动件的轴线方向，转动安装部位于卷收部与公壳体之间，宠物绳收纳器还包括安装结构，安装结构包括与公壳体固定连接的凸柱，凸柱插入中空孔内以与转动安装部转动连接。

进一步地，安装结构还包括固定于公壳体上并与凸柱同轴且间隙设置的轴承座以及安装于轴承座内的轴承，轴承与凸柱之间设置有供转动安装部插入的间隙。

进一步地，轴承包括与轴承座连接的外圈、与凸柱间隙设置的内圈以及滚动设置于内圈与外圈之间的滚动体。

进一步地，通孔开设于公壳体上，凸起设置于传动板面向公壳体的一侧面上。

进一步地，传动板于轴承座正对区域之外的部分弯折以形成贴近公壳体的弯折部。

本实用新型相对于现有技术的技术效果是：在使用宠物绳收纳器进行收纳宠物绳时，先将宠物绳的头部在容置腔内与转动件连接，宠物绳的另一端由过孔穿过并延伸至容置腔的腔体外，当使用者对转动件施加驱动力使得传动件转动，例如使用者的手指穿过通孔并拨动传动板以使得传动板转动，由于传动板与转动件固定连接，该驱动力通过传动件的传递作用施加至转动件上，从而驱动转动件与传动板同步转动，进而可将宠物绳缠绕至转动件上，当宠物绳露于容置腔外的端部接近过孔附近时，停止对传动板施加驱动力，使得宠物绳露于容置腔外的端部保持在容置腔外的位置，当需要再次使用时，只需要拉动宠物绳露于容置腔外的端部即可重新将宠物绳拉直并可使用，在该过程中，由于宠物绳的露于容置腔的外的端部并未进入腔体内，因此，宠物绳在需要重新拉直拉直使用的时候，可以避免发生打结的现象，进而可以提高宠物绳使用的便捷性。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对本实用新型实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面所描述的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

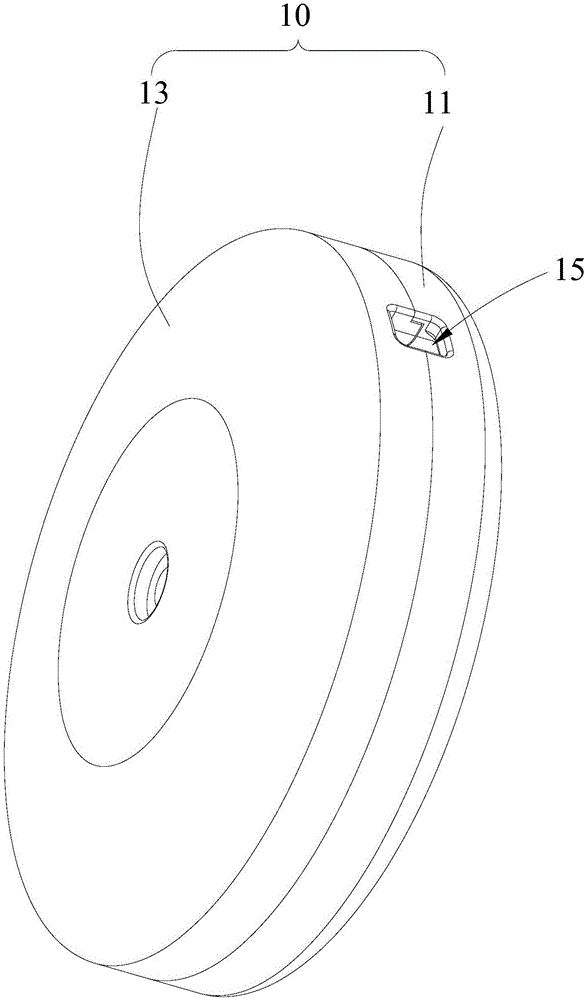

图1是本实用新型实施例提供的宠物绳收纳器的立体图。

图2是本实用新型实施例提供的宠物绳收纳器的立体分解图。

图3是本实用新型实施例提供的宠物绳收纳器另一角度的立体分解图。

图4是是本实用新型实施例提供的宠物绳收纳器的剖视结构示意图。

附图标记说明：

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，当元件被称为“固定于”或“设置于”另一个元件，它可以直接在另一个元件上或者间接在该另一个元件上。当一个元件被称为是“连接于”另一个元件，它可以是直接连接到另一个元件或间接连接至该另一个元件上。

需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

还需要说明的是，本实用新型实施例中，按照图4中所建立的XY直角坐标系定义：位于X轴正方向的一侧定义为右方，位于X轴负方向的一侧定义为左方；位于Y轴正方向的一侧定义为上方，位于Y轴负方向的一侧定义为下方。

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。

当使用完宠物绳后，需要对宠物绳进行收纳时，在宠物绳的一端打一个绳结形成宠物绳的头部。

如图1至图4所示，本实用新型提供一种宠物绳收纳器，用于收纳宠物绳，如图1、图2和图4所示，宠物绳收纳器包括内部形成有容置腔14的壳体10 和安装于容置腔14内并用于与宠物绳的头部连接且转动卷收宠物绳的卷收组件，壳体10包括上下排布并相互盖合配合并共同形成容置腔14的公壳体11 和母壳体13，壳体10上开设一与容置腔14相通以供宠物绳穿过的过孔15，壳体10上开设有一与容置腔14相通的通孔12，卷收组件包括受外力驱动并转动卷收宠物绳的转动件21以及与转动件21固定连接并传递外力以驱动转动件21 转动的传动件26，转动件21于容置腔14内竖直延伸，转动件21与公壳体11 转动连接，转动件21与宠物绳的头部连接，传动件26包括固定于转动件21 的外壁并于水平方向向外延伸的传动板27，过孔15在传动板27所在的平面内形成投影A(图未示)，投影A位于传动板27上。

在使用宠物绳收纳器进行收纳宠物绳时，先将宠物绳的头部在容置腔14 内与转动件21连接，宠物绳的另一端由过孔15穿过并延伸至容置腔14的腔体外，当使用者对转动件21施加驱动力使得传动件26转动，例如使用者的手指穿过通孔12并拨动传动板27以使得传动板27转动，由于传动板27与转动件 21固定连接，该驱动力通过传动件26的传递作用施加至转动件21上，从而驱动转动件21与传动板27同步转动，进而可将宠物绳缠绕至转动件21上，当宠物绳露于容置腔14外的端部接近过孔15附近时，停止对传动板27施加驱动力，使得宠物绳露于容置腔14外的端部保持在容置腔14外的位置，当需要再次使用时，只需要拉动宠物绳露于容置腔14外的端部即可重新将宠物绳拉直并可使用，在该过程中，由于宠物绳的露于容置腔14的外的端部并未进入腔体内，因此，宠物绳在需要重新拉直拉直使用的时候，可以避免发生打结的现象，进而可以提高宠物绳使用的便捷性。

当然，在本实用新型其他实施例中，转动件21与母壳体13转动连接，或者，转动件21同时与母壳体13和公壳体11转动连接。

在该实施例中，过孔15在传动板27所在的平面内形成投影A，投影A位于传动板27上，使得外力可通过过孔15直接施加至传动板27上，进而将外力传递至转动件21上。

进一步地，公壳体11与母壳体13可拆卸连接，具体地，公壳体11上设置有螺纹结构(图未示)，母壳体13上设置有与螺纹结构螺接的配合螺纹(图未示)，进而实现公壳体11与母壳体13的可拆卸连接。对宠物绳进行收纳时，以便将公壳体11与母壳体13拆开，方便将宠物绳的头部连接至转动件21上，当宠物绳的头部连接至转动件21上后，再使得公壳体11与母壳体13螺接，进而使得公壳体11与母壳体13相互盖合配合。

当然，在本实用新型其他实施例中，还可以在公壳体11上设置弹性卡片(图未示)，在母壳体13上设置有与该弹性卡块卡接配合的卡槽(图未示)。

进一步地，转动件21与公壳体11转动连接，如图3所示，传动件26还包括凸出传动板27板面且与传动板27固定连接的多个凸起28，多个凸起28彼此间距设置，多个凸起28通过传动板27与转动件21固定连接，多个凸起28 沿一圆形轨迹线环布于转动件21的外周，圆形轨迹线穿过投影A。

在该实施例中，传动件26还包括凸出传动板27板面且与传动板27固定连接的多个凸起28，可以避免在对传动板27施加驱动力的时候，由于传动板27 的板面过于平整所导致的打滑，多个凸起28彼此间距设置。

进一步地，相邻两凸起28之间的间距小于通孔12的孔径。使得通孔12 正相对应的区域始终有凸起28，可以提高驱动传动板27的便利性，进而可以提高卷收宠物绳的效率。

进一步地，如图2所示，转动件21为开设有中空孔22的中空管，转动件 21轴向延伸并贯穿传动板27，中空孔22沿转动件21的轴线开设并贯穿转动件 21，转动件21于其侧壁开设一与中空孔22贯通以供宠物绳的头部卡入的缺槽 24，缺槽24于传动板27的一侧贯穿转动件21的端部，缺槽24的宽度略小于宠物绳的直径，避免宠物绳的头部从缺槽24中滑出，中空孔22为圆孔，转动件21的内径大于宠物绳的直径。

进一步地，如图2至图4所示，转动件21包括用于缠绕并卷收宠物绳的卷收部23以及与卷收部23固定连接且用于与壳体10转动安装的转动安装部25，传动板27固定于卷收部23与转动安装部25相接处，缺槽24开设于卷收部23。

进一步地，沿转动件21的轴线方向，转动安装部25位于卷收部23与公壳体11之间，宠物绳收纳器还包括安装结构，安装结构包括与公壳体11固定连接的凸柱31，凸柱31插入中空孔22内以与转动安装部25转动连接。在该实施例中，凸柱31插入中空孔22内可将转动件21转动安装至公壳体11上，进而可以实现转动并卷收宠物绳。

进一步地，安装结构还包括固定于公壳体11上并与凸柱31同轴且间隙设置的轴承座32以及安装于轴承座32内的轴承33，轴承33与凸柱31之间设置有供转动安装部25插入的间隙。

进一步地，轴承33包括与轴承座32连接的外圈34、与凸柱31间隙设置的内圈35以及滚动设置于内圈35与外圈34之间的滚动体36。

进一步地，通孔12开设于公壳体11上，凸起28设置于传动板27面向公壳体11的一侧面上。

进一步地，传动板27于轴承座32正对区域之外的部分弯折以形成贴近公壳体11的弯折部29。在该实施例中，弯折部29贴近公壳体11可以增大用于卷收宠物绳的空间，进而优化本实用新型实施例的宠物梳收纳器的布置空间。

进一步地，包括与公壳体11连接的限位销(图未示，例如限位销通过连接绳与公壳体11连接)以及设置开设于传动板27上的多个限位孔(图未示)，限位孔沿圆形轨迹线环布于传动板27上，两相邻的凸起28之间均开设一限位孔。

在该实施例中，当宠物绳的露于容置腔14外的端部接近过孔15的孔口时，将限位销由通孔12处插入限位孔内，可以避免宠物绳被进一步地卷收，进而可以避免宠物宠物绳的露于容置腔14外的端部被卷进容置腔14内。

进一步地，过孔15开设于公壳体11与母壳体13的连接处。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
