一种牵引用宠物绳的制作方法

萌宠菠菠乐园
2025-01-14 05:07

一种牵引用宠物绳的制作方法

本实用新型涉及宠物用品领域，具体涉及一种牵引用宠物绳。

背景技术：

目前，随着社会的发展，人们生活水平的提高，人们在享受物质生活的同时，也在不断地追求精神生活，越来越多的人向往自然的轻松，饲养宠物狗逐渐成为一种流行时尚。宠物狗在人们生活中的地位越来越高，而人们对宠物狗生活品质的要求也越来越高。狗不在进行户外活动时，特别是一些大型的犬类，都需要用狗链子将其栓在院子里或者家里。现有技术中的狗链在使用时，会严重的挤压使用者的手掌，造成严重的勒痕。

现有技术中，专利号为201720152000.2的中国实用新型专利公开了一种牵引用的狗链，包括本体、第一固定件、第二固定件、环部和连接部分，所述本体的右端卷绕、并通过所述第一固定件固定后形成第一环部，所述本体的左端卷绕、并通过第二固定件固定后形成第二环部，所述连接部分通过所述环部连接所述第一环部，所述第二环部处套设有把手套，所述把手套的端面处环形设置有三根以上的橡胶条，所述第二环部穿过所述把手套，所述橡胶条环绕设置在所述第二环部外圈处，所述本体的内部设置有线芯。

上述专利所公开的牵引用的狗链，通过线芯可以较好的避免被咬断，确保牵引的可靠性，同时本装置设置了把手套，在把手套的内部设置了橡胶条，通过橡胶条可以对把手套起到柔性保护效果，避免把手套的过渡弯曲，避免把手套对人体手部造成伤害；但现有技术所公开的狗链仍存在因宠物拉扯而导致的对手部的伤害的隐患。

技术实现要素：

本实用新型的目的在于，提供一种牵引用宠物绳，在把手套的下端设置凹槽，凹槽内设置相互连接的凸边，通过增大把手套与使用者手部的接触面积，增强对使用者手部的柔性保护效果，减少因拉扯所导致的对使用者手部的伤害，增强安全性能。

为实现上述目的，本实用新型采用的技术方案是：

一种牵引用宠物绳，包括把手套以及牵引绳，所述把手套为一体成型的塑胶结构，其上端面设置一与所述牵引绳宽度以及厚度相匹配的沟槽，其左右两侧均设置有一用于通过牵引绳一端的缺口，其下端面设置有一凹槽，所述凹槽内设置有若干个间隔均与分布的凸边，所述凸边相互连接。

作为本实用新型的进一步改进，所述缺口为指向其外侧方向的弧形缺口，其两侧边缘均采用弧形过渡。

本实用新型牵引用宠物绳，由于该缺口设置为弧形，另外两侧边缘均采用弧形过渡，使用者拇指可准确放置于该缺口上，符合人体以及力学设计，有利于使用者在牵引过程中的手部的放置以及发力，舒适度高，同时有效降低因拉扯导致的对手部的伤害。

作为本实用新型的进一步改进，所述把手套的四个侧面均设置为弧形。

作为本实用新型的进一步改进，所述牵引绳上设置有固定结构，所述固定结构为一z字形塑胶结构，包括第一固定结构以及第二固定结构，分别设置于所述牵引绳两端的尾端，所述固定结构的中心处设置有一用于通过所述牵引绳两端的通槽，其上下端面均设置有一缝线槽，所述缝线槽内设置有用于通过缝线的通孔。通过采用缝合固定的方式将牵引绳上的把手套以及锁扣有效的将固定于牵引绳上的一定区域范围内，采用z字形结构能够有效提高其牢固程度。

作为本实用新型的进一步改进，还包括锁扣，所述锁扣设置于所述牵引绳上，其包括设置其后端的连接环以及设置于所述连接环前端的弹簧扣。

作为本实用新型的进一步改进，所述连接环为一体成型的环状结构，其中心处设置有用于通过牵引绳的空心区域，其前端设置有连接通孔。

作为本实用新型的进一步改进，所述弹簧扣包括挂钩、限位头、连接轴、活动块以及弹簧，所述限位头上连接有连接轴，所述连接轴安装于所述连接通孔内，所述挂钩上设置有于所述活动块相匹配的活动槽，所述活动块以及弹簧均设置于所述活动槽内，所述活动块设置于所述弹簧的外侧。

作为本实用新型的进一步改进，所述活动块的外侧端面设置有一凸起块，所述活动槽的外侧设置有与所述凸起块相匹配的凸起块槽。

本实用新型的有益效果为：

1、本实用新型牵引用宠物绳，在把手套的下端设置凹槽，凹槽内设置相互连接的凸边，通过增大把手套与使用者手部的接触面积，增强对使用者手部的柔性保护效果，减少因拉扯所导致的对使用者手部的伤害，增强安全性能。

2、本实用新型牵引用宠物绳，将把手套上用于通过牵引绳的缺口设置为弧形，并在缺口的两侧边缘采用弧形过渡，使用者拇指可准确放置于该缺口上，符合人体以及力学设计，有利于使用者的牵引过程中的发力以及放置，舒适度高，同时有效降低因拉扯导致的对手部的伤害。

为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对其进行详细说明。

附图说明

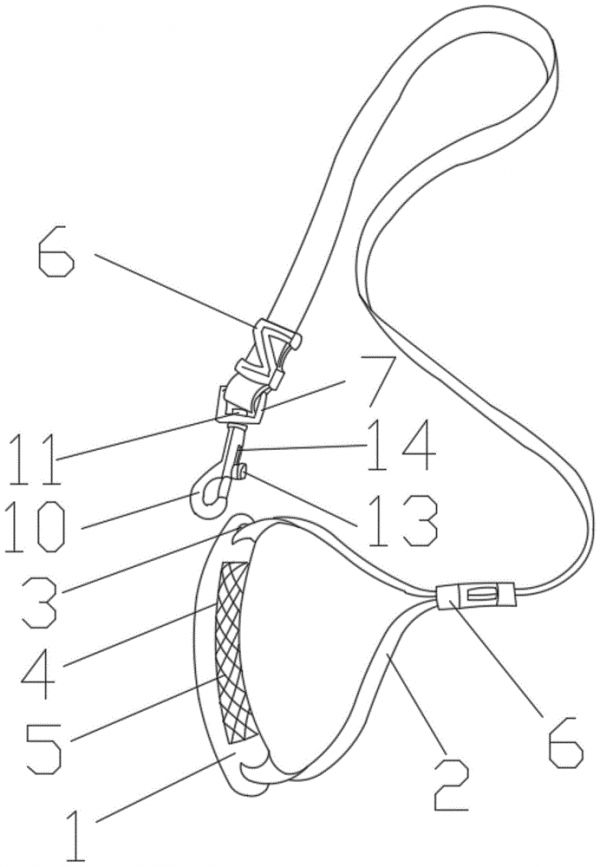

图1所示为本实用新型提供的牵引用宠物绳的整体外形结构立体图；

图2所示为本实用新型中把手套的俯视图；

附图：1、把手套；2、牵引绳；3、缺口；4、凹槽；5、凸边；6、固定结构；7、连接环；10、挂钩；11、限位头；13、活动块；14、活动槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参阅附图1-2，本实施例提供的牵引用宠物绳，包括把手套1以及牵引绳2，所述把手套1为一体成型的塑胶结构，其上端面设置一与所述牵引绳宽度以及厚度相匹配的沟槽，其左右两侧均设置有一用于通过牵引绳2一端的缺口3，其下端面设置有一凹槽4，所述凹槽4内设置有若干个间隔均与分布的凸边5，所述凸边5相互连接。

本实施例中的牵引用宠物绳，所述缺口3为指向其外侧方向的弧形缺口，其两侧边缘均采用弧形过渡。

本实施例中的牵引用宠物绳，由于该缺口3设置为弧形，另外两侧边缘均采用弧形过渡，使用者拇指可准确放置于该缺口3上，符合人体以及力学设计，有利于使用者在牵引过程中手部的放置以及发力，舒适度高，同时有效降低因拉扯导致的对手部的伤害。

本实施例中的牵引用宠物绳，所述把手套1的四个侧面均设置为弧形。

本实施例中的牵引用宠物绳，所述牵引绳2上设置有固定结构6，所述固定结构6为一z字形塑胶结构，包括第一固定结构以及第二固定结构，分别设置于所述牵引绳2两端的尾端，所述固定结构6的中心处设置有一用于通过所述牵引绳两端的通槽，其上下端面均设置有一缝线槽，所述缝线槽内设置有用于通过缝线的通孔。通过采用缝合固定的方式将牵引绳2上的把手套1以及锁扣有效的固定于牵引绳2上的一定区域范围内，采用z字形结构能够有效提高其牢固程度。

本实施例中的牵引用宠物绳，还包括锁扣，所述锁扣设置于所述牵引绳2上，其包括设置其后端的连接环7以及设置于所述连接环7前端的弹簧扣。

本实施例中的牵引用宠物绳，所述连接环7为一体成型的环状结构，其中心处设置有用于通过牵引绳2的空心区域，其前端设置有连接通孔。

本实施例中的牵引用宠物绳，所述弹簧扣包括挂钩10、限位头11、连接轴、活动块13以及弹簧，所述限位头11上连接有连接轴，所述连接轴安装于所述连接通孔内，所述挂钩10上设置有于所述活动块13相匹配的活动槽14，所述活动块13以及弹簧均设置于所述活动槽14内，所述活动块13设置于所述弹簧的外侧。

本实施例中的牵引用宠物绳，所述活动块13的外侧端面设置有一凸起块，所述活动槽14的外侧设置有与所述凸起块相匹配的凸起块槽。

本实施例中的牵引用宠物绳的设计重点是：

1、本实施例中的牵引用宠物绳，在把手套的下端设置凹槽，凹槽内设置相互连接的凸边，通过增大把手套与使用者手部的接触面积，增强对使用者手部的柔性保护效果，减少因拉扯所导致的对使用者手部的伤害，增强安全性能。

2、本实施例中的牵引用宠物绳，将把手套上用于通过牵引绳的缺口设置为弧形，并在缺口的两侧边缘采用弧形过渡，使用者拇指可准确放置于该缺口上，符合人体以及力学设计，有利于使用者的牵引过程中的发力以及放置，舒适度高，同时有效降低因拉扯导致的对手部的伤害。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制。任何熟悉本领域的技术人员，在不脱离本实用新型技术方案范围情况下，都可利用上述揭示的方法和技术内容对本实用新型技术方案作出许多可能的变动和修饰，或修改为等同变化的等效实施例。故凡是未脱离本实用新型技术方案的内容，依据本实用新型之形状、构造及原理所作的等效变化，均应涵盖于本实用新型的保护范围内。
