一种社区宠物犬管理装置

1.本实用新型涉及宠物犬管理技术领域，具体是一种社区宠物犬管理装置。

背景技术：

2.本实用新型涉及宠物犬管理技术领域，具体是一种社区宠物犬管理装置。

技术实现要素：

3.1、要解决的问题
4.针对现有技术中存在的问题，本实用新型的目的在于提供一种社区宠物犬管理装置，来解决上述背景技术中提到的问题。
5.2、技术方案
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种社区宠物犬管理装置，包括管理框，所述管理框的内侧面固定连接有多个竖直设置且均匀分布的竖隔板，竖隔板将管理框分割成多个竖槽，且每个竖槽的中部均固定连接有水平设置的横隔板，且多个所述横隔板将多个竖槽分割成多个寄存箱，且每个寄存箱的侧边均通过合页转动连接有透明玻璃门，且管理框的下表面固定连接有多个均匀分布的加重组件；
8.其中，所述透明玻璃门上开设有多个均匀分布的气孔。所述透明玻璃门上安装有把手，且透明玻璃门安装有门锁。所述管理框的下表面的四角处均固定连接有支持柱。所述寄存箱的内侧面上固定连接有两个狗咬棒。所述寄存箱的内底面上固定连接有食物盆和水盆。所述加重组件包括底框和加重块，所述底框的上表面固定连接在管理框的下表面，且底框内滑动连接有与底框相匹配的加重块。
9.作为本实用新型进一步的方案：所述加重块的一侧面固定连接有t形杆。
10.作为本实用新型进一步的方案：所述底框的一侧面上螺纹连接有锁紧螺栓。
11.与现有技术相比，本实用新型的有益效果是：
12.1.本实用新型中，方便市民对宠物狗进行临时存放，从而市民不需要再进入超市或者其他不能带狗的地方时将狗拴在路边，一方面可以防止狗丢失，另一方面也可以防止狗对路人造成伤害，提高了社区对宠物狗的管理能力。
13.2.本实用新型中，加重块可以增加本装置整体的重量，从而增加本装置的稳定性，使得本装置难以被大风吹到，也是的本装置难以应外界的碰撞而倾倒。
附图说明

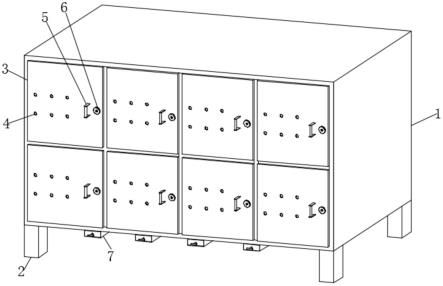

14.图1为本实用新型的结构示意图；
15.图2为本实用新型中管理框内部的结构示意图；
16.图3为本实用新型中底框和加重块拆分的结构示意图。
17.图中：1、管理框；2、支持柱；3、透明玻璃门；4、气孔；5、把手；6、门锁；7、底框；8、竖
隔板；9、横隔板；10、狗咬棒；11、食物盆；12、水盆；13、加重块；14、锁紧螺栓；15、t形杆。
具体实施方式
18.请参阅图1～3，本实用新型实施例中，一种社区宠物犬管理装置，包括管理框1，所述管理框1的内侧面固定连接有多个竖直设置且均匀分布的竖隔板8，竖隔板8将管理框1分割成多个竖槽，且每个竖槽的中部均固定连接有水平设置的横隔板9，且多个所述横隔板9将多个竖槽分割成多个寄存箱，且每个寄存箱的侧边均通过合页转动连接有透明玻璃门3，且管理框1的下表面固定连接有多个均匀分布的加重组件。
19.所述透明玻璃门3上开设有多个均匀分布的气孔4，所述透明玻璃门3上安装有把手5，且透明玻璃门3安装有门锁6。
20.需要说明的时，本装置主要放置在社区的路边，可以大规模进行投放，在宠物犬的主人进超市或者其他不能带狗的地方时，可以打开门锁6，将狗放置到寄存箱内，再关上透明玻璃门3，带走钥匙，从而方便市民对宠物狗进行临时存放，从而市民不需要再进入超市或者其他不能带狗的地方时将狗拴在路边，一方面可以防止狗丢失，另一方面也可以防止狗对路人造成伤害，提高了社区对宠物狗的管理能力。
21.所述管理框1的下表面的四角处均固定连接有支持柱2。
22.所述寄存箱的内侧面上固定连接有两个狗咬棒10，所述寄存箱的内底面上固定连接有食物盆11和水盆12，狗咬棒10可以给狗进行玩耍，同时在食物盆11和水盆12中加入食物和水，从而可以给宠物狗提供食物和水。
23.所述加重组件包括底框7和加重块13，所述底框7的上表面固定连接在管理框1的下表面，且底框7内滑动连接有与底框7相匹配的加重块13，所述加重块13的一侧面固定连接有t形杆15，所述底框7的一侧面上螺纹连接有锁紧螺栓14。
24.需要说明的是：拧紧锁紧螺栓14便可以将加重块13给固定住，加重块13可以增加本装置整体的重量，从而增加本装置的稳定性，使得本装置难以被大风吹到，也是的本装置难以应外界的碰撞而倾倒，同时拧松锁紧螺栓14便可以将加重块13取出，从而可以将本装置和加重块13分开进行搬运。
25.本实用新型的工作原理为：本装置主要放置在社区的路边，可以大规模进行投放，在宠物犬的主人进超市或者其他不能带狗的地方时，可以打开门锁6，将狗放置到寄存箱内，再关上透明玻璃门3，带走钥匙，从而方便市民对宠物狗进行临时存放，从而市民不需要再进入超市或者其他不能带狗的地方时将狗拴在路边，一方面可以防止狗丢失，另一方面也可以防止狗对路人造成伤害，提高了社区管理能力，拧紧锁紧螺栓14便可以将加重块13给固定住，加重块13可以增加本装置整体的重量，从而增加本装置的稳定性，使得本装置难以被大风吹到，也是的本装置难以应外界的碰撞而倾倒，同时拧松锁紧螺栓14便可以将加重块13取出，从而可以将本装置和加重块13分开进行搬运。
26.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。

技术特征：
1.一种社区宠物犬管理装置，包括管理框(1)，其特征在于，所述管理框(1)的内侧面固定连接有多个竖直设置且均匀分布的竖隔板(8)，竖隔板(8)将管理框(1)分割成多个竖槽，且每个竖槽的中部均固定连接有水平设置的横隔板(9)，且多个所述横隔板(9)将多个竖槽分割成多个寄存箱，且每个寄存箱的侧边均通过合页转动连接有透明玻璃门(3)，且管理框(1)的下表面固定连接有多个均匀分布的加重组件；其中，所述透明玻璃门(3)上开设有多个均匀分布的气孔(4)；所述透明玻璃门(3)上安装有把手(5)，且透明玻璃门(3)安装有门锁(6)；所述管理框(1)的下表面的四角处均固定连接有支持柱(2)；所述寄存箱的内侧面上固定连接有两个狗咬棒(10)；所述寄存箱的内底面上固定连接有食物盆(11)和水盆(12)；所述加重组件包括底框(7)和加重块(13)，所述底框(7)的上表面固定连接在管理框(1)的下表面，且底框(7)内滑动连接有与底框(7)相匹配的加重块(13)。2.根据权利要求1所述的一种社区宠物犬管理装置，其特征在于，所述加重块(13)的一侧面固定连接有t形杆(15)。3.根据权利要求1所述的一种社区宠物犬管理装置，其特征在于，所述底框(7)的一侧面上螺纹连接有锁紧螺栓(14)。

技术总结
本实用新型公开了一种社区宠物犬管理装置，涉及宠物犬管理技术领域，包括管理框，所述管理框的内侧面固定连接有多个竖直设置且均匀分布的竖隔板，竖隔板将管理框分割成多个竖槽，且每个竖槽的中部均固定连接有水平设置的横隔板，且多个所述横隔板将多个竖槽分割成多个寄存箱，且每个寄存箱的侧边均通过合页转动连接有透明玻璃门，且管理框的下表面固定连接有多个均匀分布的加重组件，本实用新型方便市民对宠物狗进行临时存放，从而市民不需要再进入超市或者其他不能带狗的地方时将狗拴在路边，一方面可以防止狗丢失，另一方面也可以防止狗对路人造成伤害，提高了社区对宠物狗的管理能力。理能力。理能力。

技术研发人员：杨星悦刘荣菲张宏锐巩彩丽魏永峰
受保护的技术使用者：内蒙古大学
技术研发日：2021.12.23
技术公布日：2022/8/11
