一种可以避免宠物扰人的智能监控管理系统、云平台和方法与流程

萌宠菠菠乐园
2024-08-22 17:41

[0001]
本发明涉及物联网信息通信技术领域，尤其涉及一种可以避免宠物扰人的智能监控管理系统、云平台和方法。

背景技术：

[0002]
宠物扰人行为包括：吠叫、威胁行为，甚至是伤人等。现有避免宠物扰人的方法，仅限于局部范围的管理和宠物饲养人的自我意识，不涉及对被袭扰人的主动警示功能，无法满足群众日渐强烈的对安全生活的需求。如公告号为cn110956165a的发明专利，公开了一个“智慧社区未栓绳宠物预警方法及系统”，该发明通过监控图像数据来对未拴绳宠物进行标定并处理，但这无法对行人进行及时警示，故无法避免宠物扰人的事情发生。如公告号为cn108990830a的发明专利，公开了“一种智能宠物项圈”，该发明能够对宠物进行定位，同时能够实现监控宠物位置和周围环境，可以检查宠物的心率、体温和运动量等信息，从而保证养殖宠物的安全、健康等。但这些发明仅仅是局限于宠物个体本身，或者是只面向管理者进行预警，无法及时向行人进行提醒，因此就不能避免宠物扰人事件的发生。
[0003]
窄带物联网(narrow band internet of things，nb-iot)是iot领域一个新兴的技术，是万物互联网络的一个重要分支，具有广/深覆盖、低功耗、低成本、大连接等技术特征，属于低功耗广域网(lpwan)。目前，nb-iot技术渐趋成熟，国内已建成了覆盖全国的nb-iot网络，能够支撑基于nb-iot的物联网应用。
[0004]
随着宠物扰人或伤人事件的不断发生，宠物的日常管理面临日渐严峻的挑战，如生性凶猛的犬类容易惊吓到行人，不牵绳遛狗易引发伤人事件等，因此我们亟需一种能够避免宠物扰人的监控管理系统和方法。

技术实现要素：

[0005]
为了解决宠物行动轨迹及状态的实时监控，并实现对他人的主动警示，本发明提供一种可以避免宠物扰人的智能监控管理系统、云平台和方法，通过一个安装在宠物身上的数据采集装置，将宠物位置、活动轨迹等监控数据上传到智能管理云平台，利用人工智能算法判断宠物的习性，并对他人进行智能提示，同时数据采集装置可通过自身的多色led指示器，主动标示宠物危险程度。
[0006]
本发明解决其技术问题所采用的技术方案是：一种智能监控管理系统，所述智能监控管理系统包括通信主板、传感器、指示器以及电源，所述传感器、指示器及电源均与所述通信主板相连接。
[0007]
优选地，所述传感器包括加速度传感器、轻触开关传感器。
[0008]
所述加速度传感器，用于监测宠物瞬间动作特征；所述轻触开关传感器用于电源开关及手动蓝牙连接；所述指示器用于指示系统工作状态、警示状态。
[0009]
优选地，所述电源为电池供电，所述电池为干电池、锂电池或太阳能可充电电池。
[0010]
优选地，所述智能监控管理系统可与手机app通过蓝牙通信进行数据传输，用于更
新系统工作状态和警示状态。
[0011]
优选地，所述智能监控管理系统还包括云端服务器，所述通信主板通过窄带物联网通信将数据传输到云端服务器。
[0012]
本发明还提供一种可以避免宠物扰人的管理云平台，所述云平台分为设备层、网络层和平台层，所述设备层通过位于宠物身上的监控系统及管理app感知和采集各种数据；所述网络层为通过nb-iot网络将感知层采集的数据安全传输至平台层，以及通过移动设备的蓝牙协议进行身份认证并控制监控设备;所述平台层接收从所述网络层传输的数据进行存储、处理、分析和展示。
[0013]
优选地，所述平台层接收从网络层传输的数据进行存储、处理、分析和展示，所述平台层包括宠物监控管理模块、宠物活动数据计算分析模块、智能避让计算模块、大数据分析模块、宠物监控管理app、宠物避让app。
[0014]
所述宠物监控管理模块对宠物数据采集装置进行注册和连接管理，对宠物位置、运动轨迹信息进行采集，监控宠物状态。
[0015]
所述宠物活动数据计算分析模块，对采集到的数据进行智能计算，形成宠物画像数据，如活跃性、活动区域、温和性等，并进行管理。
[0016]
所述智能避让计算模块，对宠物实时位置、状态等数据进行分析，实时将宠物行为信息推送至附近用户。
[0017]
所述大数据分析模块，利用历史大数据预测宠物活动情况，便于提前作出预警。
[0018]
所述宠物监控管理app，为宠物主人提供数据采集管理功能及提醒功能。
[0019]
所述宠物避让app，为担心受到宠物袭扰的用户提供实时提醒功能。
[0020]
本发明还提供一种可以避免宠物扰人的方法，包括以下步骤:(1)在宠物身上（如项圈）安装监控设备，部署智能化监控系统;(2)利用智能监控管理系统对宠物活动实施监控，宠物主人通过携带手机app与宠物身上的监控设备建立信任连接后，自动启动通信主板并将相关信息传输给云端服务器，同时手机app中的有关信息也会同步到云端服务器，当宠物远离主人时，手机app将会向云平台发送警示信息;(3)云端服务器通过算法模型，将宠物的运动数据进行智能计算，得到宠物的活跃性、温和性数据，同时结合宠物种类、性别、年龄等综合计算宠物攻击性，从而得到宠物的完整画像，其中攻击性也作为宠物的主动警示信号显示在宠物身上的监控设备;(4) 其他用户可根据自身情况，描述要订阅的宠物特征（画像），如：大型犬 & 攻击性中度以上 & 年龄2岁以上，当云平台监测到有符合条件的宠物在附近时，通过短信、app等方式进行提醒，并可在地图中标示。
[0021]
本发明的有益效果是：通过对宠物的标识和行为的实时监控，实现了大范围区域内对宠物的行走轨迹进行有效管理和预警，实现了宠物管理的网络化、智能化和可视化，保障了行人的安全，提高了宠物管理的效率，降低了因宠物管理不力造成的经济损失，同时还能解决宠物身份识别的问题，带来较高的社会效益和经济效益。
附图说明
[0022]
下面结合附图和实施例对本发明进一步说明。
[0023]

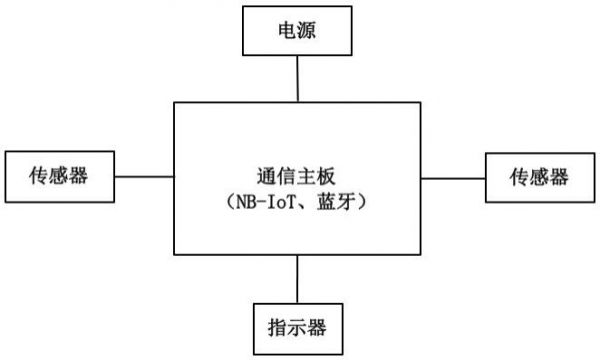

图1为本发明实施例1中智能监控管理系统功能设计示意图；图2为智能监控管理系统正面装置示意图；图3为智能监控管理系统反面装置示意图；图4为智能监控管理云平台总体架构；图5为智能监控管理系统实施与业务流程图；图中1.智能监控管理系统装置外壳，2.轻触开关传感器，3.监控状态显示区域，4.警示信号灯，5.固定夹。
具体实施方式
[0024]
为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图，对本发明进行进一步详细说明。此处所描述的具体实施方式仅用以解释本发明，并不用于限定本发明。
[0025]
【实施例1】本实施例提供一种可以避免宠物扰人的智能监控管理系统，如图1所示，包括通信主板、传感器、指示器以及电源，所述传感器、指示器及电源均与所述通信主板相连接。
[0026]
本实施例以宠物犬项圈为例，通过图3所示的固定夹(5)，将智能监控装置安装到项圈，正面向外如图2所示。
[0027]
所述电源为整个管理系统供电，所述电源为干电池、锂电池或太阳能可充电电池，所述电源和通信主板均安装在装置内部。
[0028]
所述传感器包括加速度传感器、轻触开关传感器；所述轻触开关传感器(2) 用于电源开关及手动蓝牙连接；所述指示器(3) 用于指示系统工作状态、警示状态。
[0029]
所述指示器为led多色警示信号灯(4)，以不同颜色标示宠物犬的攻击性，以便引起他人注意。
[0030]
本实施例中所述监控管理系统还包括云端服务器，所述通信主板通过窄带物联网通信将数据传输到云端服务器。
[0031]
本实施例中所述监控管理系统还包括宠物监控管理app，所述通信主板通过蓝牙与宠物监控管理app进行数据交互，所述宠物监控管理app通过自身通信能力与云端服务器进行数据通信。
[0032]
【实施例2】本实施例提供一种可以避免宠物扰人的智能监控管理云平台，如图4所示，所述云平台分为设备层、网络层和平台层，所述设备层通过位于宠物身上的智能监控设备及监控管理app感知和采集各种数据；所述网络层为通过nb-iot网络将感知层采集的数据安全传输至平台层，以及通过移动设备的蓝牙协议进行身份认证并控制智能监控设备; 所述平台层接收从所述网络层传输的数据进行存储、处理、分析和展示。
[0033]
所述平台层包括宠物监控管理模块、宠物活动数据计算分析模块、智能避让计算模块、大数据分析模块、宠物监控管理app、宠物避让app; 所述宠物监控管理模块对宠物数据采集装置进行注册和连接管理，对宠物位置、运动轨迹信息进行采集，监控宠物状态；所述宠物活动数据计算分析模块，对采集到的数据进行智能计算，形成宠物画像数据，如活跃性、活动区域、温和性等，并进行管理；所述智能避让计算模块，对宠物实时位置、状态等数据进行分析，实时将宠物行为信息推送至附近用户；所述大数据分析模块，利用历史大数据
预测宠物活动情况，便于提前作出预警；所述宠物监控管理app，为宠物主人提供数据采集管理功能及提醒功能；所述宠物避让app，为担心受到宠物袭扰的用户提供实时提醒功能。
[0034]
【实施例3】本实施例提供一种使用实施例1中的管理系统和实施例2中的云平台实现避免宠物扰人的方法，如图5所示，包括以下步骤：(1)在宠物身上（如项圈）安装监控设备，部署智能化监控系统;(2)利用智能监控管理系统对宠物活动实施监控，宠物主人通过携带手机app与宠物身上的监控设备建立信任连接后，自动启动通信主板并将相关信息传输给云端服务器，同时手机app中的有关信息也会同步到云端服务器，当宠物远离主人时，手机app将会向云平台发送警示信息;(3)云端服务器通过算法模型，将宠物的运动数据进行智能计算，得到宠物的活跃性、温和性数据，同时结合宠物种类、性别、年龄等综合计算宠物攻击性，从而得到宠物的完整画像，其中攻击性也作为宠物的主动警示信号显示在宠物身上的监控设备;(4) 其他用户可根据自身情况，描述要订阅的宠物特征（画像），如：大型犬 & 攻击性中度以上 & 年龄2岁以上，当云平台监测到有符合条件的宠物在附近时，通过短信、app等方式进行提醒，并可在地图中标示。
[0035]
通过采用本发明公开的上述技术方案，得到了如下有益的效果：通过对宠物的标识和行为的实时监控，实现了大范围区域内对宠物的行走轨迹进行有效管理和预警，实现了宠物管理的网络化、智能化和可视化，保障了行人的安全，提高了宠物管理的效率，降低了因宠物管理不力造成的经济损失，同时还能解决宠物身份识别的问题，带来较高的社会效益和经济效益。
[0036]
以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视本发明的保护范围。

技术特征：
1.一种可以避免宠物扰人的智能监控管理系统，其特征在于包括通信主板、传感器、指示器以及电源，所述传感器、指示器及电源均与所述通信主板相连接。2.根据权利要求1所述的智能监控管理系统，其特征在于可安装在普通宠物项圈或其它附属物上。3.根据权利要求1所述的智能监控管理系统，其特征在于，所述传感器包括加速度传感器、轻触开关传感器；所述轻触开关传感器用于电源开关及手动蓝牙连接；所述指示器用于指示系统工作状态、警示状态。4.根据权利要求1所述的智能监控管理系统，其特征在于，所述电源为电池供电，所述电池为干电池、锂电池或太阳能可充电电池。5.根据权利要求1所述的智能监控管理系统，其特征在于，所述指示器为led多色警示信号灯，可以不同颜色标示宠物的攻击性，以便引起他人注意。6.根据权利要求1所述的智能监控管理系统，其特征在于，所述监控管理系统还包括云端服务器，所述通信主板通过窄带物联网通信将数据传输到云端服务器。7.根据权利要求1所述的智能监控管理系统，其特征在于，所述监控管理系统还包括宠物监控管理app，所述通信主板通过蓝牙与宠物监控管理app进行数据交互，所述宠物监控管理app通过自身通信能力与云端服务器进行数据通信。8.一种可以避免宠物扰人的智能监控管理云平台，其特征在于，所述云平台分为设备层、网络层和平台层，所述设备层通过位于宠物身上的智能监控设备及监控管理app感知和采集各种数据；所述网络层为通过nb-iot网络将感知层采集的数据安全传输至平台层，以及通过移动设备的蓝牙协议进行身份认证并控制智能监控设备; 所述平台层接收从所述网络层传输的数据进行存储、处理、分析和展示。9.根据权利要求8所述的智能监控管理云平台，其特征在于，所述平台层包括宠物监控管理模块、宠物活动数据计算分析模块、智能避让计算模块、大数据分析模块、宠物监控管理app、宠物避让app; 所述宠物监控管理模块对宠物数据采集装置进行注册和连接管理，对宠物位置、运动轨迹信息进行采集，监控宠物状态；所述宠物活动数据计算分析模块，对采集到的数据进行智能计算，形成宠物画像数据，如活跃性、活动区域、温和性等，并进行管理；所述智能避让计算模块，对宠物实时位置、状态等数据进行分析，实时将宠物行为信息推送至附近用户；所述大数据分析模块，利用历史大数据预测宠物活动情况，便于提前作出预警；所述宠物监控管理app，为宠物主人提供数据采集管理功能及提醒功能；所述宠物避让app，为担心受到宠物袭扰的用户提供实时提醒功能。10.一种可以避免宠物扰人的智能监控管理方法，其特征在于，包括以下步骤:1) 在宠物身上（如项圈）安装监控设备，部署智能化监控系统;2) 利用智能监控管理系统对宠物活动实施监控，宠物主人通过携带手机app与宠物身上的监控设备建立信任连接后，自动启动通信主板并将相关信息传输给云端服务器，同时手机app中的有关信息也会同步到云端服务器，当宠物远离主人时，手机app将会向云平台发送警示信息;3) 云端服务器通过算法模型，将宠物的运动数据进行智能计算，得到宠物的活跃性、温和性数据，同时结合宠物种类、性别、年龄等综合计算宠物攻击性，从而得到宠物的完整画像，其中攻击性也作为宠物的主动警示信号显示在宠物身上的监控设备;
4) 其他用户可根据自身情况，描述要订阅的宠物特征（画像），如：大型犬 & 攻击性中度以上 & 年龄2岁以上，当云平台监测到有符合条件的宠物在附近时，通过短信、app等方式进行提醒，并可在地图中标示。

技术总结
本发明公开了一种可以避免宠物扰人的智能监控管理系统、云平台和方法，涉及物联网信息通信技术领域;智能监控管理系统包括通信主板以及与通信主板相连的传感器、指示器和电源。云平台分为设备层、网络层和平台层，设备层通过传感器及通信主板采集各种数据；网络层将设备层采集的数据安全传输至平台层；平台层接收数据进行存储、处理、分析和展示。管理方法包括：智能化改造现有宠物项圈；对宠物实施监控，监测宠物状态，启动通信主板并将相关信息传输给云端服务器；根据宠物活动数据及自身属性，构建宠物画像；平台根据用户订阅的宠物画像，向用户推送警示信息。本发明实现了宠物管理的网络化、智能化、可视化，能够提高行人的安全，减少宠物伤人事件的发生，降低因宠物管理不力造成的经济损失，能够带来较高的社会效益和经济效益。济效益。

技术研发人员：ꢀ(51)Int.Cl.H04L29/08
受保护的技术使用者：丁波
技术研发日：2020.11.05
技术公布日：2021/1/29
