一种带按摩功能的宠物猫玩具的制作方法
本实用新型涉及宠物玩具领域，具体涉及一种带按摩功能的宠物猫玩具。
背景技术：
宠物是人类的好朋友，例如，猫和狗等，更好的照顾宠物也是一种家庭责任。当家中只有宠物时，人们一般会在家中放置小皮球、毛线团等普通玩具或者漏食宠物玩具以供宠物玩耍。
现有的宠物玩具不具备按摩功能，且对宠物猫的吸引力较低，因此需要一种带按摩功能的宠物猫玩具。
技术实现要素：
本实用新型的目的是：提供一种带按摩功能的宠物猫玩具，具有按摩功能，能够在宠物猫与玩具互动时对猫咪进行按摩，能够增强宠物猫对玩具的兴趣。
为了实现上述目的，本实用新型提供如下的技术方案：一种带按摩功能的宠物猫玩具，具有底座，底座的中部设置有导柱，所述导柱从上至下依次设置有转盘和插盘，所述转盘与导柱可转动连接，且转盘上开有放置槽，所述转盘的侧壁上开有透气孔，所述转盘外壁的左右两侧设置有拨动把手，所述转盘上设置有盖板，所述插盘的外壁上开有多个t形槽，每个所述t形槽上均可滑动连接有插板，所述插板上设置有多个按摩柱，所述插盘上可拆卸连接有限位板，所述底座的下部设置有多个硅胶吸盘。
进一步的，所述拨动把手与透气孔错位设置，多个所述透气孔在转盘上呈阵列分布，所述盖板和拨动把手与转盘螺纹连接。
进一步的，所述插盘与导柱和底座螺纹连接，所述限位板具体有两个，且两个限位板均为c形板，每个所述限位板上均开有多个定位槽，所述插盘上螺纹连接有多个定位块，所述定位块与定位槽一一对应设置。
进一步的，所述导柱与底座螺纹连接，多个所述按摩柱在插板上呈阵列分布多个所述硅胶吸盘在底座上呈阵列分布。
本实用新型的有益效果为：提供一种带按摩功能的宠物猫玩具，具有按摩功能，能够在宠物猫与玩具互动时对猫咪进行按摩，能够增强宠物猫对玩具的兴趣。
附图说明

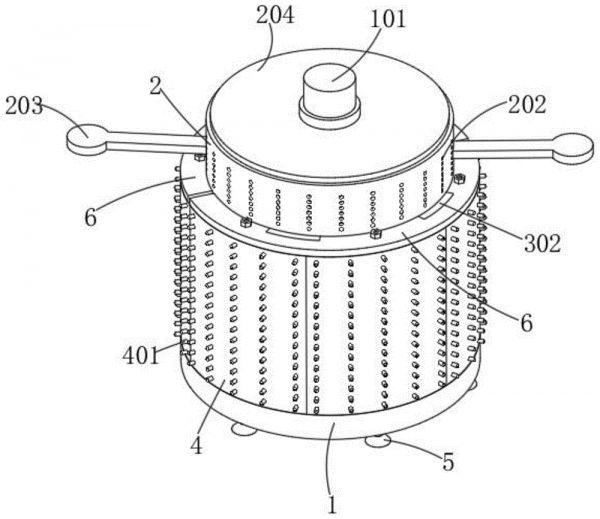

图1为本实用新型一种带按摩功能的宠物猫玩具的轴测示意图；
图2为本实用新型一种带按摩功能的宠物猫玩具的爆炸示意图。
图中：1.底座；101.导柱；2.转盘；201.放置槽；202.透气孔；203.拨动把手；204.盖板；3.插盘；301.t形槽；302.定位块；4.插板；401.按摩柱；5.硅胶吸盘；6.限位板；601.定位槽。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型作进一步的详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。
参考图1-图2所示的一种带按摩功能的宠物猫玩具，具有底座1，底座1的中部设置有导柱101，所述导柱101从上至下依次设置有转盘2和插盘3，所述转盘2与导柱101可转动连接，且转盘2上开有放置槽201，所述转盘2的侧壁上开有透气孔202，所述转盘2外壁的左右两侧设置有拨动把手203，所述转盘2上设置有盖板204，所述插盘3的外壁上开有多个t形槽301，每个所述t形槽301上均可滑动连接有插板4，所述插板4上设置有多个按摩柱401，所述插盘3上可拆卸连接有限位板6，所述底座1的下部设置有多个硅胶吸盘5。
所述拨动把手203与透气孔202错位设置，多个所述透气孔202在转盘2上呈阵列分布，所述盖板204和拨动把手203与转盘2螺纹连接。
所述插盘3与导柱101和底座1螺纹连接，所述限位板6具体有两个，且两个限位板6均为c形板，每个所述限位板6上均开有多个定位槽601，所述插盘3上螺纹连接有多个定位块302，所述定位块302与定位槽601一一对应设置。
所述导柱101与底座1螺纹连接，多个所述按摩柱401在插板4上呈阵列分布，多个所述硅胶吸盘5在底座1上呈阵列分布。
本实用新型的工作原理是：本实用新型在使用时，可将盖板204从转盘2上旋下，在转盘2的放置槽201内放入一些猫薄荷，增强玩具对猫咪的吸引力，接着将盖板204旋紧，猫咪在与拨动把手203和转盘2互动时，插板4上的按摩柱401可对猫咪进行按摩，在使用过程中，若插板4上的按摩柱401出现较多损坏，可通过卸下限位板6，将插板4从t形槽301内取下更换即可。
上述实施例用于对本实用新型作进一步的说明，但并不将本实用新型局限于这些具体实施方式。凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应理解为在本实用新型的保护范围之内。
技术特征：
1.一种带按摩功能的宠物猫玩具，其特征在于：具有底座(1)，底座(1)的中部设置有导柱(101)，所述导柱(101)从上至下依次设置有转盘(2)和插盘(3)，所述转盘(2)与导柱(101)可转动连接，且转盘(2)上开有放置槽(201)，所述转盘(2)的侧壁上开有透气孔(202)，所述转盘(2)外壁的左右两侧设置有拨动把手(203)，所述转盘(2)上设置有盖板(204)，所述插盘(3)的外壁上开有多个t形槽(301)，每个所述t形槽(301)上均可滑动连接有插板(4)，所述插板(4)上设置有多个按摩柱(401)，所述插盘(3)上可拆卸连接有限位板(6)，所述底座(1)的下部设置有多个硅胶吸盘(5)。
2.根据权利要求1所述的一种带按摩功能的宠物猫玩具，其特征在于：所述拨动把手(203)与透气孔(202)错位设置，多个所述透气孔(202)在转盘(2)上呈阵列分布，所述盖板(204)和拨动把手(203)与转盘(2)螺纹连接。
3.根据权利要求1所述的一种带按摩功能的宠物猫玩具，其特征在于：所述插盘(3)与导柱(101)和底座(1)螺纹连接，所述限位板(6)具体有两个，且两个限位板(6)均为c形板，每个所述限位板(6)上均开有多个定位槽(601)，所述插盘(3)上螺纹连接有多个定位块(302)，所述定位块(302)与定位槽(601)一一对应设置。
4.根据权利要求1所述的一种带按摩功能的宠物猫玩具，其特征在于：所述导柱(101)与底座(1)螺纹连接，多个所述按摩柱(401)在插板(4)上呈阵列分布，多个所述硅胶吸盘(5)在底座(1)上呈阵列分布。
技术总结
本实用新型涉及一种带按摩功能的宠物猫玩具，具有底座，底座的中部设置有导柱，所述导柱从上至下依次设置有转盘和插盘，所述转盘与导柱可转动连接，且转盘上开有放置槽，所述转盘的侧壁上开有透气孔，所述转盘外壁的左右两侧设置有拨动把手，所述转盘上设置有盖板，所述插盘的外壁上开有多个T形槽，每个所述T形槽上均可滑动连接有插板，所述插板上设置有多个按摩柱，所述插盘上可拆卸连接有限位板，所述底座的下部设置有多个硅胶吸盘。本实用新型的有益效果为：具有按摩功能，能够在宠物猫与玩具互动时对猫咪进行按摩，能够够增强宠物猫对玩具的兴趣。
技术研发人员：边建;冯敏
受保护的技术使用者：苏州威可特机械有限公司
技术研发日：2020.11.12
技术公布日：2021.06.29
