一种多功能宠物玩具的制作方法

1.本实用新型涉及宠物玩具技术领域，具体地，涉及一种多功能宠物玩具。

背景技术：

2.随着人们生活水平的提高，饲养宠物的人越来越多，宠物的生活也受到饲主的关爱，饲主通常会为自己的宠物准备宠物玩具供其玩耍，打发宠物没人陪耍的无聊时光，使宠物的生活更加快乐和充实。
3.专利申请号为201921626287.3的中国实用新型专利，公开了一种鱼型牙胶宠物玩具，其通过设置凸点状的洁齿颗粒对宠物牙齿进行清洁，通过在软性胶主体内部设置空腔并放置香料诱饵，对宠物有持续的吸引力。该宠物玩具存在以下缺点，其一是功能比较单一，宠物很容易失去玩耍兴趣；其二是凸点状的洁齿颗粒对于宠物较长的牙齿的清洁效果较差。

技术实现要素：

4.针对现有技术的不足，本实用新型提供一种具有洁齿、漏食和发声功能的多功能宠物玩具。
5.本实用新型是通过以下技术方案来实现的：
6.一种多功能宠物玩具，其特征在于，包括软性胶主体，软性胶主体内部设置有储食腔和发声腔，软性胶主体的外壁上设置有漏食孔、发声孔、若干洁齿槽和若干洁齿柱；储食腔与漏食孔连通，发声腔与发声孔连通，洁齿柱均匀分布设置于洁齿槽的侧壁及底面。
7.优选的，软性胶主体呈保龄球型。
8.优选的，软性胶主体包括一体成型的头部和尾部，储食腔设置于尾部，发声腔设置于头部。
9.优选的，头部的外壁上均匀分布设置有防滑条。
10.优选的，尾部的外壁上设置有防滑开口。
11.优选的，洁齿槽的底面呈拱形。
12.优选的，洁齿柱为圆柱体。
13.优选的，洁齿柱为圆台。
14.优选的，洁齿柱远离洁齿槽的一端设置有凸圆。
15.优选的，还包括bb叫，bb叫设置于发声孔上，可通过挤压发声腔使bb叫发出声音。
16.与现有技术相比，本实用新型的有益效果如下：本实用新型整体采用软性胶主体并设计为保龄球型，通过在软性胶主体内部设置储食腔用于储存宠物食物，以及在软性叫主体外壁上设置漏食孔与储食腔连通，当宠物狗叼玩宠物玩具或者宠物玩具滚动时，食物可通过漏食孔漏出，对宠物有益智效果，且实现了宠物玩具的漏食功能；通过在软性胶主体内部设置发声腔，以及在软性胶主体外壁上设置发声孔并安装bb叫，通过挤压软性胶主体使发声腔中气体通过bb叫流出，从而使得bb叫发出声音，能够有效提高宠物对宠物玩具的
玩耍兴趣，且实现宠物玩具的发声功能；通过在软性胶主体外壁上设置洁齿槽，以及在洁齿槽的侧壁及底面设置洁齿柱，可在洁齿柱上涂抹牙膏或者营养膏，当宠物啃咬洁齿柱时有磨牙洁齿效果，实现了宠物玩具的洁齿功能；洁齿柱设计为圆台形可对宠物狗较长的牙齿进行充分清洁，清洁效果好；本实用新型结合宠物的啃咬习性进行设计，是一种特别适用于宠物狗玩耍的宠物玩具。
附图说明
17.此处所说明的附图用来提供对本技术的进一步理解，构成本技术的一部分，本技术的示意性实施例及其说明用于解释本技术，并不构成对本技术的不当限定。在附图中：

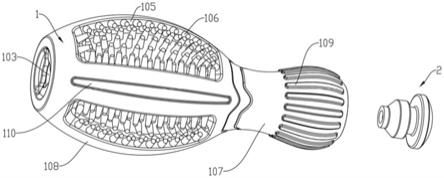

18.图1为实施例中多功能宠物玩具的整体结构示意图；
19.图2为实施例中多功能宠物玩具的整体剖面结构示意图；
20.图3为实施例中多功能宠物玩具的主视示意图；
21.图4为实施例中多功能宠物玩具的后视示意图；
22.图5为实施例中多功能宠物玩具的右视示意图；
23.图6为实施例中多功能宠物玩具的左视示意图。
24.附图标记说明：
25.1、软性胶主体；2、bb叫；
26.101、储食腔；102发声腔；103、漏食孔；104、发声孔；105、洁齿槽；106、洁齿柱；107、头部；108、尾部；109、防滑条；110、防滑开口。
具体实施方式
27.为了便于本领域技术人员的理解，下面结合实施例与附图对本实用新型作进一步的说明，实施方式及内容并非对本实用新型的限定。以下结合附图对本实用新型进行详细的描述。
28.如图1～6所示，一种多功能宠物玩具，包括软性胶主体1，软性胶主体1内部设置有储食腔101和发声腔102，软性胶主体1的外壁上设置有漏食孔103、发声孔104、若干洁齿槽105和若干洁齿柱106；储食腔101与漏食孔103连通，发声腔102与发声孔104连通，洁齿柱106均匀分布设置于洁齿槽105的侧壁及底面。
29.具体的，软性胶主体1可采用富有弹性的橡胶材料制成，在宠物狗啃咬软性胶主体1时，软性胶主体1产生变形后可自动复原；储食腔101呈弹头形，储食腔101中部具有凹面，当储食腔101呈倾倒状态时，漏食孔103位于储食腔101左侧的中部，储食腔101具有低于漏食孔103水平高度的凹面，利于储存宠物食物，当储食腔101在转动或者受压变形时，储存于其内的宠物食物可通过漏食孔103漏出；发声腔102位于储食腔101的右侧且两者互不连通，可避免宠物食物通过发声腔102堵塞发声孔104，避免宠物玩具发声功能损坏，当发声腔102受压时，发声腔102内的气体通过发声孔104流出从而使得宠物玩具发声，可提高宠物狗对宠物玩具的玩耍兴趣；软性胶主体1的外壁上均匀分布设置有4个洁齿槽105，每个洁齿槽105的底面及侧壁上均设置有均匀分布的洁齿柱106，可在洁齿柱106上涂抹牙膏或者营养膏，当宠物狗在啃咬宠物玩具时有磨牙洁齿的效果。
30.在本实施方式中，软性胶主体1呈保龄球型。
31.具体的，通过将软性胶主体1设计为保龄球型，当软性胶主体1倒放时，利用其较弱的稳定性，即利用其容易发生滚动的特性，可引起宠物狗的注意，提高宠物狗与其玩耍的兴趣。
32.可替换的，软性胶主体1也可设计为葫芦形、“8”字形等形状。
33.在本实施方式中，软性胶主体1包括一体成型的头部107和尾部108，储食腔101设置于尾部108，发声腔102设置于头部107。
34.具体的，通过将软性胶主体1设计为由头部107和尾部108组成，可在头部107内设置发声腔102，在尾部108内设置储食腔101；其中头部107和尾部108均呈椭球状，具有容易滚动和受压易变形的特点，当宠物狗啃咬头部107，宠物玩具通过发声有声音发出引发其玩耍兴趣；当宠物狗啃咬尾部，有食物漏出，对宠物狗有益智效果。
35.在本实施方式中，头部107的外壁上均匀分布设置有防滑条109。
36.具体的，通过设置防滑条109，方便宠物狗用脚将头部107按住而使软性胶主体1不能滚走，也可方便宠物狗啃咬头部107。
37.在本实施方式中，尾部108的外壁上设置有防滑开口110。
38.具体的，通过在尾部108上设置防滑开口110，方便宠物狗用脚将尾部108按住而使软性胶主体1不能滚走，也可方便宠物狗啃咬尾部108。
39.在本实施方式中，洁齿槽105的底面呈拱形。
40.具体的，通过将洁齿槽105设置为拱形，使得设置于洁齿槽105上的洁齿柱106呈发散状，利于清洁宠物牙齿，有效提高了宠物玩具的清洁性能。
41.在本实施方式中，洁齿柱106为圆柱体。
42.具体的，通过将洁齿柱106设置为圆柱体，圆柱体的长度可设置在1～3cm，本实施例中的洁齿柱106的长度为2cm，当牙齿较长的宠物狗对软性胶主体1进行啃咬时，具体啃咬洁齿槽105及洁齿柱106时，洁齿柱106可对宠物狗的牙齿进行更充分的清洁。
43.在本实施方式中，洁齿柱106为圆台。
44.具体的，洁齿柱106较大的一端固定在洁齿槽105的侧壁或者底面，洁齿柱106较小的一端远离洁齿槽105设置。
45.在本实施方式中，洁齿柱106远离洁齿槽105的一端设置有凸圆。
46.具体的，通过在洁齿柱106较小的一端设置凸圆，可提高宠物狗啃咬洁齿柱106较小端时的舒适度。
47.在本实施方式中，还包括bb叫2，bb叫2设置于发声孔104上，可通过挤压发声腔102使bb叫2发出声音。
48.具体的，bb叫2具有连通的进气口和出气口，bb叫2卡设在发声孔104上，进气口伸入发声腔102中，当宠物狗啃咬软性胶主体1，使得发声腔102受压时，发声腔102中的气体通过bb叫2流出，通过bb叫2发出清澈的声音引起宠物狗注意，可进一步提高宠物狗对宠物玩具的玩耍兴趣。
49.以上所述仅为本实用新型的优选实施例，并不用于限制本实用新型的保护范围。对于本领域技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本实用新型的权利要求范围之内。
