一种宠物窝垫的制作方法

1.本实用新型涉及宠物用品技术领域，尤其是指一种宠物窝垫。

背景技术：

2.在现代的生活中作为宠物饲养的多数为犬和猫，资料表明，猫和犬是最理想的动物陪伴，因为它们以非言词的方式向人类表达了友善，它们使人类感觉其受到尊重、钦慕和需要。同时，我们人类的自信、自尊、应对生活困境的能力乃至我们的健康均来自我们对于宠物的那种归属感，饲养动物过程中，责任感尤显重要。这种照料充实了我们的生活，感到被需要，能够强烈地激发生活目标的确立。
3.现有技术中的宠物窝垫通常由单一的海绵或棉花材料填充而成，其重量较轻，宠物在玩耍、打闹的过程中窝垫容易出现侧翻或翻转，无人留意的情况下，宠物无法正常休息；另外，在天气寒冷时，传统的宠物窝垫取暖效果差，舒适性差，推广价值较低。

技术实现要素：

4.本实用新型要解决的技术问题是提供一种宠物窝垫，能够起加重稳固的作用，有效防止窝垫侧翻或者翻转，实现自动加热取暖，舒适性强。
5.为了解决上述技术问题，本实用新型采用如下技术方案：
6.一种宠物窝垫，其包括海绵内垫和外裹层，所述海绵内垫底部设有电加热件，电加热件包括平板状底层以及碗状上层，平板状底层与碗状上层密封连接并形成加热空间，电加热件横截面呈倒扣碗状，用于防止窝垫侧翻，加热空间填充有导电液体，用于对窝垫加热取暖，外裹层包裹海绵内垫和电加热件。
7.进一步地，所述海绵内垫的底部凹设有容置槽，电加热件限位于容置槽。
8.进一步地，所述海绵内垫的上表层设有多个半圆形凹槽，海绵内垫贯穿设有多个柱形通孔。
9.进一步地，所述外裹层的下部设有防滑胶层，用于防滑和防水。
10.进一步地，所述外裹层的两侧均设有拉链，用于外裹层、海绵内垫和电加热件的拆装。
11.进一步地，所述外裹层的两侧均设有提手，用于提拿窝垫。
12.进一步地，所述电加热件设有控制系统，控制系统包括中心控制模块、供电模块、加热模块、温度检测模块、定时模块、防爆模块以及开关控制模块。
13.进一步地，所述电加热件设有控制板，所述开关控制模块设有开关按键，温度检测模块设有显示屏，开关按键和显示屏均设置于控制板，控制板与电加热件通过电线连接。
14.本实用新型的有益效果：
15.1、电加热件的内部填充有导电液体，导电液体具有一定的重量，能够起加重稳固的作用，有效防止窝垫侧翻或者翻转，提高稳定性；
16.2、电加热件的设计实现自动加热取暖，舒适性强。
附图说明

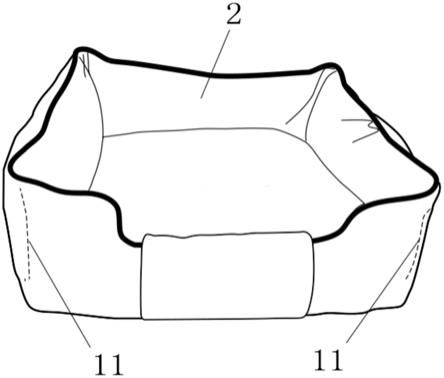

17.图1为本实用新型的立体结构示意图一。
18.图2为本实用新型的立体结构示意图二。
19.图3为本实用新型的剖面结构示意图。
20.图4为本实用新型的控制系统的示意图。
21.附图标记说明：
22.1-海绵内垫；2-外裹层；3-电加热件；4-平板状底层；5-碗状上层；6-加热空间；7-容置槽；8-半圆形凹槽；9-柱形通孔；10-防滑胶层；11-拉链；12-提手；13-中心控制模块；14-供电模块；15-加热模块；16-温度检测模块；17-定时模块；18-防爆模块；19-开关控制模块；20-控制板；21-开关按键；22-显示屏；23-电线。
具体实施方式
23.为了便于本领域技术人员的理解，下面结合实施例与附图对本实用新型作进一步的说明，实施方式提及的内容并非对本实用新型的限定。
24.如图1至图4所示，本实用新型提供的一种宠物窝垫，其包括海绵内垫1和外裹层2，所述海绵内垫1底部设有电加热件3，电加热件3包括平板状底层4以及碗状上层5，平板状底层4与碗状上层5密封连接并形成加热空间6，电加热件3横截面呈倒扣碗状，用于防止窝垫侧翻，加热空间6填充有导电液体，用于对窝垫加热取暖，外裹层2包裹海绵内垫1和电加热件3。
25.实际运用中，电加热件3的内部填充有导电液体，导电液体具有一定的重量，电加热件3横截面呈倒扣碗状，能够起加重稳固的作用，有效防止窝垫侧翻或者翻转，提高稳定性；电加热件3的设计实现自动加热取暖，舒适性强。
26.本实施例中，所述海绵内垫1的底部凹设有容置槽7，电加热件3限位于容置槽7。
27.本实施例中，所述海绵内垫1的上表层设有多个半圆形凹槽8，海绵内垫1贯穿设有多个柱形通孔9。半圆形凹槽8的设计能够减少海绵材料，节省制造材料，减低成本，柱形通孔9能够起透气、抗菌效果。
28.本实施例中，所述外裹层2的下部设有防滑胶层10，用于防滑和防水。
29.本实施例中，所述外裹层2的两侧均设有拉链11，用于外裹层2、海绵内垫1和电加热件3的拆装。
30.本实施例中，所述外裹层2的两侧均设有提手12，用于提拿窝垫。
31.本实施例中，所述电加热件3设有控制系统，控制系统包括中心控制模块13、供电模块14、加热模块15、温度检测模块16、定时模块17、防爆模块18以及开关控制模块19。
32.本实施例中，所述电加热件3设有控制板20，所述开关控制模块19设有开关按键21，通电断电操作简单，安全性能好，温度检测模块16设有显示屏22，以显示热水袋的实时温度，便于观察，开关按键21和显示屏22均设置于控制板20，控制板20与电加热件3通过电线23连接。多个模块相互配合，实现电加热件3的智能加热，使得窝垫的取暖效果好。
33.本实施例中的所有技术特征均可根据实际需要而进行自由组合。
34.上述实施例为本实用新型较佳的实现方案，除此之外，本实用新型还可以其它方式实现，在不脱离本技术方案构思的前提下任何显而易见的替换均在本实用新型的保护范
围之内。

技术特征：
1.一种宠物窝垫，包括海绵内垫和外裹层，其特征在于：所述海绵内垫底部设有电加热件，电加热件包括平板状底层以及碗状上层，平板状底层与碗状上层密封连接并形成加热空间，电加热件横截面呈倒扣碗状，用于防止窝垫侧翻，加热空间填充有导电液体，用于对窝垫加热取暖，外裹层包裹海绵内垫和电加热件。2.根据权利要求1所述的一种宠物窝垫，其特征在于：所述海绵内垫的底部凹设有容置槽，电加热件限位于容置槽。3.根据权利要求1所述的一种宠物窝垫，其特征在于：所述海绵内垫的上表层设有多个半圆形凹槽，海绵内垫贯穿设有多个柱形通孔。4.根据权利要求1所述的一种宠物窝垫，其特征在于：所述外裹层的下部设有防滑胶层，用于防滑和防水。5.根据权利要求1所述的一种宠物窝垫，其特征在于：所述外裹层的两侧均设有拉链，用于外裹层、海绵内垫和电加热件的拆装。6.根据权利要求1所述的一种宠物窝垫，其特征在于：所述外裹层的两侧均设有提手，用于提拿窝垫。7.根据权利要求1所述的一种宠物窝垫，其特征在于：所述电加热件设有控制系统，控制系统包括中心控制模块、供电模块、加热模块、温度检测模块、定时模块、防爆模块以及开关控制模块。8.根据权利要求7所述的一种宠物窝垫，其特征在于：所述电加热件设有控制板，所述开关控制模块设有开关按键，温度检测模块设有显示屏，开关按键和显示屏均设置于控制板，控制板与电加热件通过电线连接。

技术总结
本实用新型涉及宠物用品技术领域，尤其是指一种宠物窝垫，其包括海绵内垫和外裹层，所述海绵内垫底部设有电加热件，电加热件包括平板状底层以及碗状上层，平板状底层与碗状上层密封连接并形成加热空间，电加热件横截面呈倒扣碗状，用于防止海绵内垫侧翻，加热空间填充有导电液体，用于对海绵内垫加热取暖，外裹层包裹海绵内垫和电加热件。电加热件的内部填充有导电液体，导电液体具有一定的重量，能够起加重稳固的作用，有效防止窝垫侧翻或者翻转，提高稳定性；电加热件的设计实现自动加热取暖，舒适性强。舒适性强。舒适性强。

技术研发人员：陈艺兰
受保护的技术使用者：东莞市春藤实业有限公司
技术研发日：2021.03.29
技术公布日：2022/5/31
