一种宠物猫粮自动定时间歇投喂器的制作方法

萌宠菠菠乐园
2025-02-21 03:37

本发明涉及宠物用品技术领域，具体为一种宠物猫粮自动定时间歇投喂器。

背景技术：

宠物猫是人们为了消除孤寂或出于娱乐目的而豢养的动物，在如今的快节奏生活中，越来越多的人养宠物以寄托感情，然而当宠物主在假期外出或是回乡时经常会因为宠物猫的喂养问题而担心不已，当前的主要解决方式包括寄养，但是成本较高，锁在家中提前盛放好猫粮的话无法满足长时间的外出情况。本发明阐明的一种能解决上述问题的装置。

技术实现要素：

技术问题：

外出时寄养成本较高，锁在家中提前盛放好猫粮的话无法满足长时间的外出情况。

为解决上述问题，本例设计了一种宠物猫粮自动定时间歇投喂器，本例的一种宠物猫粮自动定时间歇投喂器，包括机体，所述机体上端面设有开口向上的储存腔，所述储存腔下方设有自动投喂装置，所述自动投喂装置包括固定设于所述储存腔下壁的斜面块，所述储存腔下壁内设有左壁向右下方倾斜且开口向右的滑落通道，所述机体右端面下端固定设有固定块，所述固定块上端面设有开口向上且连通于所述滑落通道的食槽，所述机体内且于所述储存腔和所述滑落通道之间设有槽轮腔，所述储存腔左侧下壁与所述槽轮腔之间连通设有第一连通口，所述滑落通道上壁与所述槽轮腔之间连通设有第二连通口，所述槽轮腔前后壁之间可转动的设有转轴，所述转轴上固定设有转轮，所述转轮上环形阵列有四个开口远离所述转轴的槽口，所述自动投喂装置内设有防堵塞装置，所述防堵塞装置包括连通设于所述滑落通道左壁的转盘腔，所述转盘腔左壁中心固定设有固定轴，所述固定轴上可转动的设有右端面与所述滑落通道左壁处于同一平面的第一转盘，所述第一转盘右端面上均布且固定设有六个拨杆，所述第一转盘转动时所述拨杆可拨动所述滑落通道内的猫粮防止堵塞，所述机体上方设有开合装置，所述开合装置用于封闭或开启所述储存腔以便于添加存放猫粮。可优选地，所述自动投喂装置包括设于所述槽轮腔前壁内的间歇运动腔，所述转轴前端延伸至所述间歇运动腔内且固定设有从动槽轮，所述从动槽轮上环形阵列有四个前后贯通且开口远离所述转轴的拨槽，所述间歇运动腔前壁内且于所述从动槽轮右侧固定设有第一电机，所述第一电机后端动力连接有拨盘，所述拨盘后端面固定设有锁止块。

可优选地，所述拨盘后端面且于所述锁止块正下方固定设有圆销，当所述锁止块随着所述拨盘转动且所述圆销未进入所述拨槽内时，所述从动槽轮的内凹锁止弧被所述锁止块的外凸锁止弧卡住不动，当所述锁止块随着所述拨盘转动且所述圆销进入所述拨槽内时，锁止弧也被松开且所述圆销拨动所述从动槽轮转动。

可优选地，所述储存腔右侧下壁与所述滑落通道上壁之间连通设有备用出粮口，所述备用出粮口，所述滑落通道前后壁之间且于所述备用出粮口左侧可转动的设有挡板，所述挡板下端面固定设有限位块，所述限位块与所述滑落通道右壁之间固定连接有第一弹簧，所述机体右端面设有开口向右的第一翻转腔，所述第一翻转腔前后壁之间固定设有固定杆，所述固定杆上可转动的设有右端延伸至外的第一翻转杆，所述第一翻转杆处于所述固定杆左侧的一端与所述限位块之间固定连接有第一拉线，当停电或是猫粮不够食用的情况下，宠物猫通过事先训练后可自行下拨所述第一翻转杆进而打开所述挡板，然后通过所述备用出粮口掉落猫粮出来。

可优选地，所述防堵塞装置包括设于所述转盘腔下侧左壁内的第二电机，所述第二电机右端动力连接有第二转盘，所述第一转盘左端面下侧设有开口向左的限位槽，所述第二转盘右端面远离轴心的一侧固定设有限位杆，所述限位杆右端伸入所述限位槽内且可于所述限位槽内滑动。

可优选地，所述开合装置包括设于所述机体上端面右侧且开口向上的第一卡块腔，所述第一卡块腔内可上下滑动的设有第一卡块，所述第一卡块与所述第一卡块腔内壁之间固定连接有第二弹簧，所述第一卡块右端面上端设有开口向右的第二卡块腔，所述第二卡块腔内可左右滑动的设有第二卡块，所述第二卡块与所述第二卡块腔内壁之间固定连接有第三弹簧，所述机体上端面且于所述第一卡块腔的右侧设有开口向上的推杆腔，所述推杆腔内可上下滑动的设有推杆，所述推杆与所述推杆腔内壁之间固定连接有第四弹簧。

可优选地，所述机体上端面左侧前后对称且固定设有支撑块，所述支撑块之间可转动的设有盖板，所述盖板下端面且于所述第一卡块腔的上方设有第一卡槽，所述第一卡槽右壁连通设有第二卡槽，当所述盖板下端面与所述机体上端面相抵时，所述第一卡块上端可伸入所述第一卡槽内，当所述第一卡块上端与所述第一卡槽上壁相抵时，所述第二卡块右端可伸入所述第二卡槽内。

可优选地，所述机体右端面设有开口向右的第二翻转腔，所述第二翻转腔前后壁之间可转动的设有第二翻转杆，所述第二翻转杆右端面下端固定设有右端延伸至外的握杆，所述握杆右端固定设有握把，所述第二翻转杆左端面与所述第二卡块左端之间固定连接有穿过所述第一卡块的第二拉线。

本发明的有益效果是：本发明结构简单，可自动定时定量间歇地投喂猫粮，尤其是在宠物主因个人事务外出时的情况下也可极为省心地喂养宠物，在万一遇到停电或是猫粮不够食用的情况时，经过事先简单训练过后的宠物也可自行地拨动翻转杆掉落猫粮，且添加猫粮进入储存腔时简单方便。

附图说明

为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

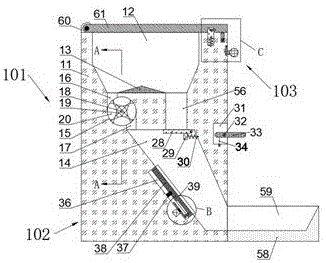

图1为本发明的一种宠物猫粮自动定时间歇投喂器的整体结构示意图；

图2为图1的“a-a”方向的剖视图；

图3为图1的“b”的放大示意图；

图4为图1的“c”的放大示意图；

图5为图2的“d-d”方向的剖视图；

图6为图3的“e-e”方向的剖视图；

图7为图5的“f-f”方向的剖视图。

具体实施方式

下面结合图1-图7对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

本发明涉及一种宠物猫粮自动定时间歇投喂器，主要应用于自动地为宠物猫定时间歇定量地投喂猫粮，下面将结合本发明附图对本发明做进一步说明：

本发明所述的一种宠物猫粮自动定时间歇投喂器，包括机体11，所述机体11上端面设有开口向上的储存腔12，所述储存腔12下方设有自动投喂装置101，所述自动投喂装置101包括固定设于所述储存腔12下壁的斜面块13，所述储存腔12下壁内设有左壁向右下方倾斜且开口向右的滑落通道14，所述机体11右端面下端固定设有固定块58，所述固定块58上端面设有开口向上且连通于所述滑落通道14的食槽59，所述机体11内且于所述储存腔12和所述滑落通道14之间设有槽轮腔15，所述储存腔12左侧下壁与所述槽轮腔15之间连通设有第一连通口16，所述滑落通道14上壁与所述槽轮腔15之间连通设有第二连通口17，所述槽轮腔15前后壁之间可转动的设有转轴18，所述转轴18上固定设有转轮19，所述转轮19上环形阵列有四个开口远离所述转轴18的槽口20，所述自动投喂装置101内设有防堵塞装置102，所述防堵塞装置102包括连通设于所述滑落通道14左壁的转盘腔36，所述转盘腔36左壁中心固定设有固定轴37，所述固定轴37上可转动的设有右端面与所述滑落通道14左壁处于同一平面的第一转盘38，所述第一转盘38右端面上均布且固定设有六个拨杆39，所述第一转盘38转动时所述拨杆39可拨动所述滑落通道14内的猫粮防止堵塞，所述机体11上方设有开合装置103，所述开合装置103用于封闭或开启所述储存腔12以便于添加存放猫粮。

有益地，以下对自动投喂装置101进行详细说明，所述自动投喂装置101包括设于所述槽轮腔15前壁内的间歇运动腔21，所述转轴18前端延伸至所述间歇运动腔21内且固定设有从动槽轮22，所述从动槽轮22上环形阵列有四个前后贯通且开口远离所述转轴18的拨槽23，所述间歇运动腔21前壁内且于所述从动槽轮22右侧固定设有第一电机24，所述第一电机24后端动力连接有拨盘25，所述拨盘25后端面固定设有锁止块26。

有益地，所述拨盘25后端面且于所述锁止块26正下方固定设有圆销27，当所述锁止块26随着所述拨盘25转动且所述圆销27未进入所述拨槽23内时，所述从动槽轮22的内凹锁止弧被所述锁止块26的外凸锁止弧卡住不动，当所述锁止块26随着所述拨盘25转动且所述圆销27进入所述拨槽23内时，锁止弧也被松开且所述圆销27拨动所述从动槽轮22转动。

有益地，所述储存腔12右侧下壁与所述滑落通道14上壁之间连通设有备用出粮口56，所述备用出粮口56，所述滑落通道14前后壁之间且于所述备用出粮口56左侧可转动的设有挡板28，所述挡板28下端面固定设有限位块29，所述限位块29与所述滑落通道14右壁之间固定连接有第一弹簧30，所述机体11右端面设有开口向右的第一翻转腔31，所述第一翻转腔31前后壁之间固定设有固定杆32，所述固定杆32上可转动的设有右端延伸至外的第一翻转杆33，所述第一翻转杆33处于所述固定杆32左侧的一端与所述限位块29之间固定连接有第一拉线34，当停电或是猫粮不够食用的情况下，宠物猫通过事先训练后可自行下拨所述第一翻转杆33进而打开所述挡板28，然后通过所述备用出粮口56掉落猫粮出来。

有益地，以下对防堵塞装置102进行详细说明，所述防堵塞装置102包括设于所述转盘腔36下侧左壁内的第二电机40，所述第二电机40右端动力连接有第二转盘41，所述第一转盘38左端面下侧设有开口向左的限位槽42，所述第二转盘41右端面远离轴心的一侧固定设有限位杆43，所述限位杆43右端伸入所述限位槽42内且可于所述限位槽42内滑动。

有益地，以下对开合装置103进行详细说明，所述开合装置103包括设于所述机体11上端面右侧且开口向上的第一卡块腔44，所述第一卡块腔44内可上下滑动的设有第一卡块45，所述第一卡块45与所述第一卡块腔44内壁之间固定连接有第二弹簧46，所述第一卡块45右端面上端设有开口向右的第二卡块腔48，所述第二卡块腔48内可左右滑动的设有第二卡块49，所述第二卡块49与所述第二卡块腔48内壁之间固定连接有第三弹簧50，所述机体11上端面且于所述第一卡块腔44的右侧设有开口向上的推杆腔62，所述推杆腔62内可上下滑动的设有推杆63，所述推杆63与所述推杆腔62内壁之间固定连接有第四弹簧64。

有益地，所述机体11上端面左侧前后对称且固定设有支撑块60，所述支撑块60之间可转动的设有盖板61，所述盖板61下端面且于所述第一卡块腔44的上方设有第一卡槽47，所述第一卡槽47右壁连通设有第二卡槽51，当所述盖板61下端面与所述机体11上端面相抵时，所述第一卡块45上端可伸入所述第一卡槽47内，当所述第一卡块45上端与所述第一卡槽47上壁相抵时，所述第二卡块49右端可伸入所述第二卡槽51内。

有益地，所述机体11右端面设有开口向右的第二翻转腔52，所述第二翻转腔52前后壁之间可转动的设有第二翻转杆53，所述第二翻转杆53右端面下端固定设有右端延伸至外的握杆54，所述握杆54右端固定设有握把55，所述第二翻转杆53左端面与所述第二卡块49左端之间固定连接有穿过所述第一卡块45的第二拉线57。

以下结合图1至图7对本文中的一种宠物猫粮自动定时间歇投喂器的使用步骤进行详细说明：

开始时，圆销27处于正下方未进入拨槽23内，挡板28处于上极限位置并封闭备用出粮口56，第一弹簧30始终处于压缩状态，盖板61下端面与机体11上端面相抵封闭储存腔12，第一卡块45上端伸入第一卡槽47内，第二卡块49右端伸入第二卡槽51内，推杆63上端与盖板61下端面相抵，第二弹簧46、第三弹簧50和第四弹簧64始终处于压缩状态。

工作时，第一电机24启动带动拨盘25以较慢的速度转动，当锁止块26随着拨盘25转动且圆销27未进入拨槽23内时，从动槽轮22的内凹锁止弧被锁止块26的外凸锁止弧卡住不发生转动，当锁止块26随着拨盘25转动且圆销27进入拨槽23内时，锁止弧也被松开且此时圆销27拨动从动槽轮22转动，圆销27拨动从动槽轮22转动九十度后脱离拨槽23并继续随着拨盘25转动，从动槽轮22重新被锁止弧卡住不动，在从动槽轮22转动时带动转轴18转动，进而转轴18带动转轮19转动，转轮19转动时将通过第一连通口16进入所述槽口20内的猫粮带动一起转动，进而槽口20内的猫粮可通过第二连通口17落入滑落通道14内并滑落进食槽59内，第二卡块49启动带动第二转盘41转动，第二转盘41转动时通过限位杆43带动第一转盘38往复摆动旋转，进而拨杆39往复拨动可有效防止猫粮堵塞在滑落通道14内。

停电或是猫粮不够食用的情况下，宠物猫通过事先训练后可自行下拨第一翻转杆33右端，进而第一翻转杆33处于固定杆32左侧的一端向上翻转并拉动第一拉线34，然后第一拉线34通过限位块29拉动挡板28向下翻转打开所述备用出粮口56，然后储存腔12内的猫粮可通过所述备用出粮口56掉落猫粮出来，未触碰或是脱离触碰第一翻转杆33右端时，挡板28在限位块29和第一弹簧30的作用下保持封闭备用出粮口56。

当需要向储存腔12内添加猫粮时，用手向右拉动握把55，进而第二翻转杆53向右翻转并拉动第二拉线57，第二拉线57先拉动第二卡块49左滑脱离第二卡槽51，第二卡块49左滑至左极限位置后拉动第一卡块45下滑脱离第一卡槽47，进而推杆63在第四弹簧64的作用下上弹将盖板61顶起，即可打开盖板61，添加完毕后，将盖板61向下翻转至与机体11上端面相抵，第一卡块45上端可伸入第一卡槽47内，当第一卡块45上端与第一卡槽47上壁相抵时，第二卡块49右端可伸入第二卡槽51内。

通过以上方式，本领域的技术人员可以在本发明的范围内根据工作模式做出各种改变。
