鸟类定位器的制作方法

本实用新型涉及定位设备技术领域，具体地说，涉及一种鸟类定位器。

背景技术：

饲养中型、大型宠物鸟的一般不采用鸟笼，而是将其放置于鸟架，并且很多时候还需要带其外出放飞，由于鸟类特别是鹦鹉的胆子较小，受到惊吓后易飞走丢失。现有技术为了避免辛苦饲养的宠物鸟走失，剪去了宠物鸟翅膀上的部分羽毛，或者在鸟的脚部套环并设牵引绳，上述方法均会导致鸟类无法自由飞行，影响宠物鸟的身心健康，同时减少了养鸟的乐趣。目前也有少量采用在鸟身上安装定位器的方式，但是固定方式可靠性低，且安装过程相对复杂，在鸟的抗拒下安装费时费力。

技术实现要素：

本实用新型的目的在于提供一种鸟类定位器，安装简单可靠。

本实用新型公开的鸟类定位器所采用的技术方案是:

一种鸟类定位器，包括：定位器本体，所述定位器本体一面开设有卡槽，所述卡槽的末端设有限位块；以及设于定位器本体一侧的脚环，所述脚环包括卡座以及设于卡座的一开口的环体；其中，所述卡座设于卡槽内，并通过限位块限制卡座在卡槽长度方向的位移，所述环体的开口处设有扣合组件，所述扣合组件相互扣合以封闭环体。

作为优选方案，所述卡槽始端设有弹性挡块，所述弹性挡块在自然状态下与限位块配合将卡座限制在卡槽处，所述弹性挡块受压后避让形成卡座安装至卡槽的入口。

作为优选方案，所述定位器本体一面凸出形成相对的至少两个凸起，所述卡槽开设于凸起相对的面上；所述卡座相对的两侧凸出形成卡条，所述卡条与卡槽相合，将脚环卡设在定位器本体上。

作为优选方案，所述扣合组件包括开设于开口一端的扣槽，以及突出于开口另一端的扣块，所述扣块与扣槽相合以封闭环体。

作为优选方案，所述扣槽包括贯穿环体的开口端端面、内表面以及外表面的通腔，所述通腔靠近开口端一侧渐缩形成窄口，所述扣块自开口端端面一侧伸入通腔，并被窄口卡死。

作为优选方案，所述扣槽还包括开设于开口端的上表面与下表面的限位槽，所述扣块上设有对应的限位柱，所述限位柱与限位槽配合以限制扣块的前后移动。

作为优选方案，所述卡座包括相互分离的第一卡座和第二卡座，所述第一卡座固定于开口一端，所述第二卡座固定于开口另一端。

作为优选方案，所述卡座与环体一体成型。

本实用新型公开的鸟类定位器的有益效果是：脚环包括卡座以及设于卡座的一开口的环体，其中，脚环的环体通过扣合组件设在鸟类的脚上，脚环的卡座设在定位器本体的卡槽内，并通过限位块限制脚环在卡槽内的移动。整个安装过程涉及的连接结构均为卡扣，因此安装方便快捷。

附图说明

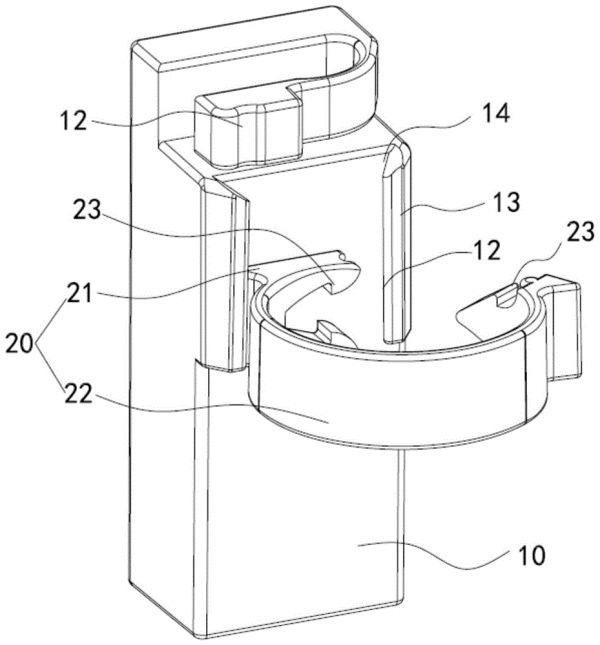

图1是本实用新型鸟类定位器的结构示意图。

图2是本实用新型鸟类定位器的脚环的结构示意图。

具体实施方式

下面结合具体实施例和说明书附图对本实用新型做进一步阐述和说明:

请参考图1，一种鸟类定位器，包括定位器本体10以及设于定位器本体10一侧的脚环20。

定位器本体10一面开设有卡槽11，卡槽11的末端设有限位块(图1中被脚环遮挡)，卡槽11始端设有弹性挡块12。弹性挡块12在自然状态下与限位块配合将脚环20限制在卡槽11处，弹性挡块12受压后避让形成脚环20安装至卡槽11的入口14。具体的，定位器本体10一面凸出形成相对的至少两个凸起13，卡槽11开设于凸起13相对的面上。

请参考图1和图2，脚环20包括卡座21以及设于卡座21的一具有开口24的环体22。其中，卡座21相对的两侧凸出形成卡条211，卡条211与卡槽11相合，将脚环20卡设在定位器本体10上。环体22的开口24处设有扣合组件23，扣合组件23相互扣合以封闭环体22。本实施例中，卡座21包括相互分离的第一卡座212和第二卡座213，第一卡座212固定于开口24一端，第二卡座213固定于开口24另一端，且卡座21与环体22一体成型，将开口24设在卡座21位置，以提高开口两端的厚度，进而便于设置扣合组件23。

扣合组件23包括开设于开口24一端的扣槽231，以及突出于开口24另一端的扣块232，扣块232与扣槽231相合以封闭环体22。具体的，扣槽231包括贯穿环体22的开口24端端面、内表面以及外表面的通腔，通腔靠近开口24端一侧渐缩形成窄口，扣块232自开口24端端面一侧伸入通腔，并被窄口卡死。扣槽231还包括开设于开口24端的上表面与下表面的限位槽233，扣块232上设有对应的限位柱234，限位柱234与限位槽233配合以限制扣块232的前后移动。在上述结构中，通腔可以限制扣块232在左右移动和上下移动。因此，扣合组件23扣合后的封闭的环体22可靠性高。

本实用新型公开的鸟类定位器，脚环20包括卡座21以及设于卡座21的一开口24的环体22，其中，脚环20的环体22通过扣合组件23设在鸟类的脚上，脚环20的卡座21设在定位器本体10的卡槽11内，并通过限位块限制脚环20在卡槽11内的移动。整个安装过程涉及的连接结构均为卡扣，因此安装方便快捷。

最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。
