一种宠物饲料循环运输装置及其运输方法与流程

萌宠菠菠乐园
2025-03-12 00:59

本发明涉及宠物饲料运输的技术领域，具体为一种宠物饲料循环运输装置及其运输方法。

背景技术：

众所周知，宠物饲料循环运输装置是一种用于宠物饲料生产加工过程中，对包装好的宠物饲料进行运输传送，将宠物饲料装箱打包的辅助装置，其在宠物饲料运输的领域中得到了广泛的使用。

对比文件cn210642177u公开了一种油炸食品生产线及其输送装置，该装置包括第一输送装置、第二输送装置和第三输送装置；所述第一输送装置包括第一网带和第二网带，所述第一网带水平运行并将食品输送至第二网带，所述第二网带倾斜运行，并将食品输送至第二输送装置；所述第二输送装置包括第三网带和第四网带，所述第三网带和第四网带都包括水平段和倾斜段，所述第三网带和第四网带组成运输通道；发明人在使用该装置时发现，该装置公开的输送装置使用时发现，宠物饲料在生产过程中可能产生空包装的问题，该输送装置只能对食品进行运输，无法识别和处理空包装问题，影响了宠物饲料的装箱打包。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种宠物饲料循环运输装置及其运输方法，其能够在运输过程中，识别和处理空包装的问题，包装宠物饲料顺利完成装箱打包。

(二)技术方案

为实现上述目的，本发明提供如下技术方案：宠物饲料循环运输装置，包括前运输装置、设置于前运输装置右侧的筛选装置和后运输装置，所述前运输装置包括前运输辊、前运输带和前机架，所述前机架顶端和多个前运输辊转动连接，所述前运输带套设在前运输辊的外侧，所述筛选装置包括筛选机架、两个筛选板、两个筛选辊、转动辊、调节螺纹管和两个调节螺杆，两个筛选板分别安装在所述筛选机架的前侧和后侧，所述筛选板左端低于右端，两个所述筛选板的左侧和右侧均设置有滑动通孔，两个所述筛选辊的前端和后端均转动连接有滑块，多个所述滑块分别与多个滑动通孔滑动连接，所述转动辊的前端和后端分别与两个筛选板的中部转动连接，两个所述筛选辊分别位于转动辊的左侧和右侧并与转动辊之间均存在空隙，位于前侧的两个所述滑块的顶端均固定连通有连接杆，两个所述调节螺杆的一端分别与两个连接杆固定连接，两个所述调节螺杆的另一端分别与所述调节螺纹管的内部螺纹连接，所述筛选机架下方设置所述废料箱，所述废料箱左侧安装有吸料风机，所述吸料风机进气端贯穿废料箱，所述筛选板左侧顶端设置有前导料板，所述前导料板位于前运输带的下方以及两个筛选辊的上方，所述筛选板右侧顶端设置有后导料板，所述后导料板位于两个筛选辊(6)的下方；所述后运输装置包括后运输辊、后运输带和后机架，所述后机架顶端和后运输辊转动连接，所述后运输带套设在多个后运输辊的外侧，所述筛选装置位于所述前运输装置的后侧，所述后运输装置位于所述筛选装置的后侧，两个所述筛选辊和转动辊的高度均低于前运输带并且均高于后运输带，位于左侧的所述筛选辊、转动辊和位于右侧的筛选辊的高度依次降低。

优选的，所述废料箱的顶部连通设置有废料口，所述废料箱的底部设置有出料口，所述出料口的内部盖装有出料板，所述出料板与废料箱转动连接。

优选的，所述吸料风机的进气端连通设置有进气管，所述进气管贯穿废料箱的左侧。

优选的，还包括拦截网，所述拦截网安装在所述废料箱的内部，所述拦截网位于所述进气管的右侧。

优选的，还包括清理杆和清理板，所述废料箱的前侧和后侧均设置有清理通孔，所述清理杆通过清理通孔贯穿废料箱，所述清理杆的前端和后端均设置有清理把手，所述清理板固定在清理杆上，所述清理板的底端与所述拦截网相接触。

优选的，还包括两个挡板，两个所述挡板分别安装在所述筛选机架的前侧和后侧，两个所述挡板分别位于两个筛选辊和转动辊的前侧和后侧。

优选的，所述挡板右侧底端设置有红外计数器。

上述宠物饲料循环运输装置的运输方法包括以下步骤：

步骤一、通过驱动电机带动多个前运输辊和多个后运输辊转动，使前运输带和后运输带循环转动；

步骤二、根据宠物饲料包装的大小，使用调节螺纹管调节筛选辊和转动辊之间的距离，将宠物饲料包装放置在前运输带上；

步骤三、前运输带将宠物饲料包装运输到筛选辊上，同时，启动吸料风机，使空包装通过筛选辊和转动辊之间的空隙进入废料箱；

步骤四、宠物饲料包装在筛选辊和转动辊上滑动至后运输带上，通过后运输带对宠物饲料包装进行运输，完成宠物饲料包装的打包装箱。

(三)有益效果

与现有技术相比，本发明提供了一种宠物饲料循环运输装置及其运输方法，具备以下有益效果：

该宠物饲料循环运输装置，通过前运输带可以将宠物饲料包装运输到筛选辊上，通过宠物饲料包装在筛选辊和转动辊上自然下滑，可以使宠物饲料包装滑动到后运输带上，在滑动过程中，空包装通过吸料风机的吸力由筛选辊和转动辊之间的空隙进入废料箱，避免其影响宠物饲料包装的打包装箱；另外，通过转动调节螺纹管可以根据宠物饲料包装的大小调节筛选辊和转动辊之间的空隙大小，提高本装置使用时的灵活性；本装置还设置有红外计数器，在传输宠物饲料包装的同时能够对宠物饲料包装的数量进行统计，提高效率。

附图说明

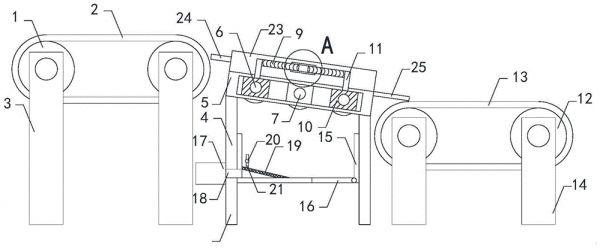

图1为本发明的结构示意图；

图2为本发明的筛选机架的俯视图；

图3为本发明结构示意图的a处局部放大图；

图4为本发明的废料箱的外部结构示意图；

图中：1、前运输辊；2、前运输带；3、前机架；4、筛选机架；5、筛选板；6、筛选辊；7、转动辊；8、调节螺纹管；9、调节螺杆；10、滑块；11、连接杆；12、后运输辊；13、后运输带；14、后机架；15、废料箱；16、出料板；17、吸料风机；18、进气管；19、拦截网；20、清理杆；21、清理板；22、清理把手；23、挡板；24、前导料板；25、后导料板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明的一种宠物饲料循环运输装置，包括前运输装置、筛选装置和后运输装置，前运输装置包括多个前运输辊1、前运输带2和前机架3，前机架3顶端和前运输辊1转动连接，前运输带2套设在多个前运输辊1的外侧，筛选装置包括筛选机架4、两个筛选板5、两个筛选辊6、转动辊7、调节螺纹管8和两个调节螺杆9，两个筛选板5分别安装在筛选机架4的前侧和后侧，两个筛选板5的左侧和右侧均设置有滑动通孔，两个筛选辊6的前端和后端均转动连接有滑块10，多个滑块10分别与多个滑动通孔滑动连接，转动辊7的前端和后端分别与两个筛选板5的中部转动连接，两个筛选辊6分别位于转动辊7的左侧和右侧并与转动辊7之间均存在空隙，位于前侧的两个滑块10的顶端均固定连通有连接杆11，两个调节螺杆9的一端分别与两个连接杆11固定连接，两个调节螺杆9的另一端分别与调节螺纹管8的内部螺纹连接，筛选机架4下方设置废料箱15，废料箱15左侧安装有吸料风机17，吸料风机17进气端贯穿废料箱15，筛选板5左侧顶端设置有前导料板24，前导料板24位于前运输带2的下方以及两个筛选辊6的上方，筛选板5右侧顶端设置有后导料板25，后导料板25位于两个筛选辊6的下方，后运输装置包括多个后运输辊12、后运输带13和后机架14，多个后运输辊12均匀的与后机架14转动连接，后运输带13套设在多个后运输辊12的外侧，筛选装置位于前运输装置的后侧，后运输装置位于筛选装置的后侧，两个筛选辊6和转动辊7的高度均低于前运输带2并且均高于后运输带13，位于左侧的筛选辊6、转动辊7和位于右侧的筛选辊6的高度依次降低。

通过前运输带2可以将宠物饲料包装运输到筛选辊6上，通过宠物饲料包装在筛选辊6和转动辊7上自然下滑，可以使宠物饲料包装滑动到后运输带13上，在滑动过程中，空包装通过吸料风机17的吸力由筛选辊6和转动辊7之间的空隙进入废料箱15，避免其影响宠物饲料包装的打包装箱；另外，通过转动调节螺纹管8可以根据宠物饲料包装的大小调节筛选辊6和转动辊7之间的空隙大小，提高本装置使用时的灵活性。

进一步的，废料箱15的顶部连通设置有废料口，废料箱15的底部设置有出料口，出料口的内部盖装有出料板16，出料板16与废料箱15转动连接，使用废料箱15可以收纳由转动辊7和筛选辊6之间落下的空包装。

更进一步的，吸料风机17的进气端连通设置有进气管18，进气管18贯穿废料箱15的左侧。通过吸料风机17向废料箱15外抽气，可以在筛选辊6和转动辊7之间形成气流，便于空包装的下落。

再进一步的，还包括拦截网19，拦截网19安装在废料箱15的内部，拦截网19位于进气管18的右侧，使用拦截网19可以防止空包装进入到吸料风机17内。

还需要说明的是，还包括清理杆20和清理板21，废料箱15的前侧和后侧均设置有清理通孔，清理杆20通过清理通孔贯穿废料箱15，清理杆20的前端和后端均设置有清理把手22，清理板21固定在清理杆20上，清理板21的底端与拦截网19相接触，通过滑动清理把手22使清理杆20带动清理板21滑动，可以使清理板21将拦截网19上的空包装清理走，避免空包装堵塞拦截网19。

值得注意的是，还包括两个挡板23，两个挡板23分别安装在筛选机架4的前侧和后侧，两个挡板23分别位于两个筛选辊6和转动辊7的前侧和后侧，通过挡板23可以防止宠物饲料包装由筛选机架4跌落；

值得说明的是，挡板23右侧底端设置有红外计数器。通过两个筛选辊6和转动辊7宠物饲料包装经过红外计数器，在传输的同时能够对宠物饲料包装的数量进行统计。

上述宠物饲料循环运输装置的运输方法包括以下步骤：

步骤一、通过驱动电机带动多个前运输辊1和多个后运输辊12转动，使前运输带2和后运输带13循环转动；

步骤二、根据宠物饲料包装的大小，使用调节螺纹管8调节筛选辊6和转动辊7之间的距离，将宠物饲料包装放置在前运输带2上；

步骤三、前运输带2将宠物饲料包装运输到筛选辊6上，同时，启动吸料风机17，使空包装通过筛选辊6和转动辊7之间的空隙进入废料箱15；

步骤四、宠物饲料包装在筛选辊6和转动辊7上滑动至后运输带13上，通过后运输带13对宠物饲料包装进行运输，完成宠物饲料包装的打包装箱。

综上，该宠物饲料循环运输装置的工作原理和工作过程为，在使用时，通过驱动电机带动多个前运输辊1和多个后运输辊12转动，使前运输带2和后运输带13循环转动；然后，根据宠物饲料包装的大小，转动调节螺纹管8，使调节螺纹管8通过转动调节两个调节螺杆9的长度，从而带动滑块10调节筛选辊6和转动辊7之间的距离，然后，将宠物饲料包装放置在前运输带2上，前运输带2将宠物饲料包装运输到筛选辊6上，并启动吸料风机17，使空包装通过筛选辊6和转动辊7之间的空隙进入废料箱15，通过滑动清理把手22使清理杆20带动清理板21滑动，可以使清理板21将辅佐在拦截网19上的空包装清理走，然后，宠物饲料包装在筛选辊6和转动辊7上经红外计数器统计后，滑动至后运输带13上，通过后运输带13对宠物饲料包装进行运输，完成宠物饲料包装的打包装箱，在运输结束后，打开出料板16，将废料箱15内的空包装取出进行相应处理。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
