本发明涉及宠物喂养设备技术领域,尤其涉及一种宠物慢食器。
背景技术:
现有的一些慢食盆专利大多采用设置障碍等方式来达到慢食效果,如盆表面凹凸不平等,而本产品的慢食是通过开孔限流的方式达到慢食效果。而一些能够称量食物重量的喂食装置大多采用电子秤的方式来实现称量功能,且没有慢食装置,本产品通过机械秤来实现称量功能,同时带有慢食效果。
技术实现要素:
本发明的目的是为了解决现有技术中存在宠物慢食器功能性较为单一的缺点,而提出的一种宠物慢食器。
为了实现上述目的,本发明采用了如下技术方案:
设计一种宠物慢食器,包括盛放盘,所述盛放盘的内部中间位置固定连接有复位弹簧,所述复位弹簧的顶端固定连接有固定件,所述固定件包括固定连接在复位弹簧顶端的方形块和固定设置在方形块顶端的空心圆柱,所述方形块的内部为中空结构,且方形块的内部与空心圆柱的内部连通,所述方形块的内部滑动设置有平移块,所述平移块的一端固定设置有按钮,所述按钮贯穿方形块的侧壁延伸到方形块的外部,所述平移块的另一端固定连接有弹簧,所述弹簧与方形块的内壁相抵,所述平移块的内部开设有斜槽,所述空心圆柱内设置有与斜槽配合使用的卡合机构,所述卡合机构包括通过滑动机构滑动设置在空心圆柱内的卡合件,所述卡合件的一端贯穿空心圆柱延伸到空心圆柱的外部,所述空心圆柱内的卡合件的一端转动连接有支撑杆,所述支撑杆远离卡合件的一端转动连接有滑动套杆,所述滑动套杆的底端滑动设置在斜槽内,所述滑动套杆的内部滑动设置有滑动杆,所述滑动杆的顶端与空心圆柱的内部顶端固定连接,所述空心圆柱的顶端放置有机械秤,所述卡合件在弹簧的作用下夹设在机械秤的外部,所述机械秤的上方放置有盛放盒,所述机械秤与盛放盒之间设置有连接机构,所述盛放盒在竖直方向上的投影落在盛放盘内。
优选的,所述滑动机构包括固定焊接在空心圆柱顶端的固定块,所述固定块内开设有滑槽,所述卡合件滑动设置在滑槽内。
优选的,所述滑动杆的外部套设有第一弹簧,所述第一弹簧的两端分别与空心圆柱的顶端和滑动套杆的顶端相抵。
优选的,所述盛放盒包括外盒和内盒,所述内盒的外壁紧贴外盒的内壁,所述外盒和内盒的底端侧壁上均开设有小缺口。
优选的,所述盛放盒由透明pc塑料制成,所述盛放盒的内部中间位置设置有圆柱凸起,所述机械秤的刻度显示部分位于圆柱凸起内。
优选的,所述盛放盒的顶端开口处匹配有封盖,所述封盖上开设有多个均匀分布的孔洞。
优选的,所述连接机构包括固定设置在机械秤顶面的吸盘,所述吸盘与盛放盒的底面相吸。
本发明提出的一种宠物慢食器,有益效果在于:该宠物慢食器与一般慢食盆比较,本款产品需要宠物用身体去摇晃才能使食物从装置中落出,能达到慢食的效果,同时本产品的成本也比市面上的智能喂食装置便宜许多,此外本产品是一款具有称量功能和慢食功能的宠物喂食盆,一般市场上的慢食盆没有称量装置,而一些智能的喂食装置虽然具有称量和定量功能,却没有慢食功能,而本产品结合了两者的优势的同时又区别于二者。本产品的使用者虽然是宠物,但服务对象却是人,我们定义该产品为辅助宠物控制体重装置,在使用过程中能帮助人们更好的把控食物量,同时刻意延长宠物的进食时间,防止宠物噎吐,并能较快地产生饱腹感,双管齐下。
附图说明

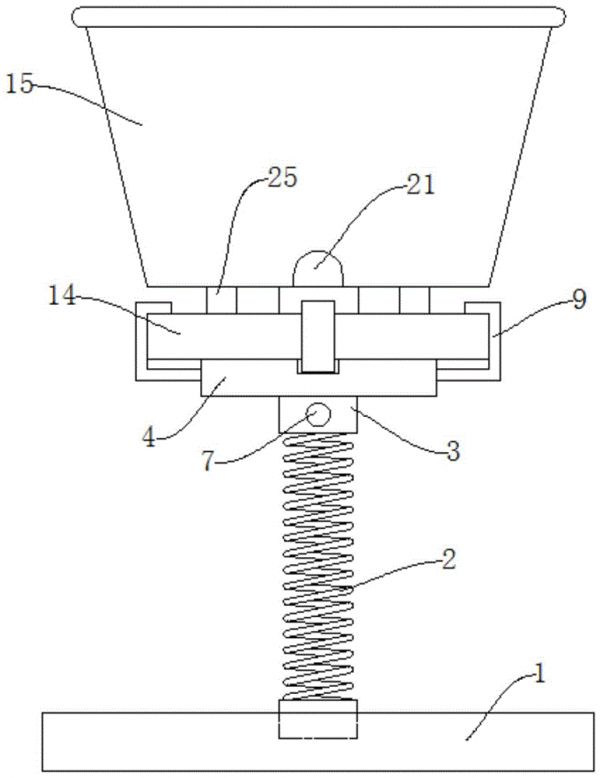

图1为本发明提出的一种宠物慢食器的正视结构示意图;
图2为本发明提出的一种宠物慢食器的侧视局部剖面结构示意图;
图3为本发明提出的一种宠物慢食器的盛放盒俯视结构示意图;
图4为图2的a部结构放大示意图;
图5为本发明提出的一种宠物慢食器的盛放盒剖面结构示意图。
图中:1盛放盘、2复位弹簧、3方形块、4空心圆柱、5固定件、6平移块、7按钮、8弹簧、9卡合件、10支撑杆、11滑动套杆、12斜槽、13滑动杆、14机械秤、15盛放盒、16固定块、17滑槽、18第一弹簧、19外盒、20内盒、21小缺口、22圆柱凸起、23封盖、24孔洞、25吸盘。
具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。
实施例1
参照图1-5,一种宠物慢食器,包括盛放盘1,盛放盘1的内部中间位置固定连接有复位弹簧2,复位弹簧2的顶端固定连接有固定件5,复位弹簧2的设置起到摇晃盛放盒15的作用,宠物粮从盛放盒15中落下后落在盛放盘1上,可以防止宠物粮直接落在地上造成污染,保证了宠物的饮食卫生。
固定件5包括固定连接在复位弹簧2顶端的方形块3和固定设置在方形块3顶端的空心圆柱4,方形块3的内部为中空结构,且方形块3的内部与空心圆柱4的内部连通,方形块3的内部滑动设置有平移块6,平移块6的一端固定设置有按钮7,按钮7贯穿方形块3的侧壁延伸到方形块3的外部,平移块6的另一端固定连接有弹簧8,弹簧8与方形块3的内壁相抵,在弹簧8的作用下,按钮7始终从方形块3内露出,当按压按钮7时,平移块6会在方形块3内滑动。
平移块6的内部开设有斜槽12,空心圆柱4内设置有与斜槽12配合使用的卡合机构,卡合机构包括通过滑动机构滑动设置在空心圆柱4内的卡合件9,卡合件9的一端贯穿空心圆柱4延伸到空心圆柱4的外部,空心圆柱4内的卡合件9的一端转动连接有支撑杆10,支撑杆10远离卡合件9的一端转动连接有滑动套杆11,滑动套杆11的底端滑动设置在斜槽12内,滑动套杆11的内部滑动设置有滑动杆13,滑动杆13的顶端与空心圆柱4的内部顶端固定连接,当滑动套杆11位于斜槽12的最低处时,此时支撑杆10处于倾斜状态,卡合件9朝向空心圆柱4呈收缩状态,当滑动套杆11位于斜槽12的最高处时,此时支撑杆10的倾斜角度变小,卡合件9远离空心圆柱4呈扩张状态,当卡合件9收缩时可实现固定目的,当卡合件9扩张时可实现拆卸目的。
空心圆柱4的顶端放置有机械秤14,卡合件9在弹簧8的作用下夹设在机械秤14的外部,机械秤14的上方放置有盛放盒15,机械秤14与盛放盒15之间设置有连接机构,连接机构包括固定设置在机械秤14顶面的吸盘25,吸盘25与盛放盒15的底面相吸,盛放盒15在竖直方向上的投影落在盛放盘1内,可以防止宠物粮直接落在地上造成污染,保证了宠物的饮食卫生,当主人在将食物倒入盛放盒15时,机械秤14可以实时显示食物的重量,方便主人更好地控制喂食量,机械秤14和盛放盒15之间通过吸盘连接,方便了后期拆卸安装,以便主人能方便装放宠物粮。
实施例2
参照图4,作为本发明的另一优选实施例,与实施例1的区别在于,滑动机构包括固定焊接在空心圆柱4顶端的固定块16,固定块16内开设有滑槽17,卡合件9滑动设置在滑槽17内,滑动机构的设置使得卡合件9的运动轨迹固定。
实施例3
参照图4,作为本发明的另一优选实施例,与实施例1的区别在于,滑动杆13的外部套设有第一弹簧18,第一弹簧18的两端分别与空心圆柱4的顶端和滑动套杆11的顶端相抵,第一弹簧18的作用和弹簧8的作用一样,均是挤压平移件6,使得滑动套杆11的底端位于斜槽12的最底端,进而保证了卡合件9的固定效果。
实施例4
参照图5,作为本发明的另一优选实施例,与实施例1的区别在于,盛放盒15包括外盒19和内盒20,内盒20的外壁紧贴外盒19的内壁,外盒19和内盒20的底端侧壁上均开设有小缺口21,盛放盒15由透明pc塑料制成,盛放盒15的内部中间位置设置有圆柱凸起22,机械秤14的刻度显示部分位于圆柱凸起22内,盛放盒15的顶端开口处匹配有封盖23,封盖23上开设有多个均匀分布的孔洞24,盛放盒15分内外双层结构,下部开设有两个小缺口21,宠物摇晃盛放盒15,宠物粮从小缺口21落出,内外双层结构的盛放盒15,可以通过旋转内外两个壁产生位移,达到控制开口大小的目的,主人在称取粮食时可以将开口关闭,不漏粮;此外盛放盒15呈透明状,方便宠物通过眼睛观察认知,其次孔洞24的设置,使得食物的气味能方便扩散吸引宠物,宠物知道容器内有食物后便会不由自主的用身体去触碰喂食装置,这样喂食装置就会在晃动中食物从小缺口21中掉落,长此以往,激发宠物的认知,宠物便会在探索中使用喂食装置。
以上所述,仅为本发明较佳的具体实施方式,但本发明的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本发明揭露的技术范围内,根据本发明的技术方案及其发明构思加以等同替换或改变,都应涵盖在本发明的保护范围之内。
