一种可调温宠物养殖箱及其加热装置的制作方法

萌宠菠菠乐园
2025-04-10 08:39

本技术属于养殖箱领域，特别涉及一种可调温宠物养殖箱及其加热装置。

背景技术：

1、随着人们生活水平的不断提高，饲养宠物不仅成为一种越来越普遍的生活方式，宠物的种类也一直在不断地扩大丰富。其中有一些种类的宠物由于脱离其原本生长的自然环境，人们在饲养时便需要主动为其提供适宜的温度湿度。另外，出于跟宠物从小培养亲密关系的需要，将宠物从幼年时期开始饲养也慢慢成为一种主流趋势，而处于幼年时期的宠物往往较为脆弱，人们也需要为其提供适宜的温度湿度来保证宠物的健康成长，所以可调温的宠物养殖箱在宠物饲养的过程发挥着非常重要的作用。同时随着人们和宠物的联系愈加密切，如何便捷地携带宠物外出也开始成为一种迫切的需求。以上两个使用场景的结合，进一步提高了对可调温宠物养殖箱的要求。可调温宠物养殖箱一般具备加热装置，而加热装置作为核心部件，往往对养殖箱的功能、外观和安全性产生关键影响。目前，养殖箱的加热装置多采用陶瓷灯、电热管、电热线等加热方式，这些加热方式虽然可以满足调节温度的需求，但都体积较大且难以小型化，热效率相对较低，难以在小功率的情况下提供良好的加热效果。同时，由于需要将高温发热元件与其周围的不耐温部件进行隔离，这些加热方式往往还设置有较为复杂的隔热固定结构，这些结构不仅提高了拆装维护的难度，也进一步增加了加热装置的体积。而且在导热不均情况下的热量堆积所造成的高温甚至可能融化周围部件，因此产生的有毒物质也易导致宠物生病或死亡。以上这些问题不仅限制了可调温养殖箱的应用场景，也使其在使用过程中不可避免地存在一些安全隐患。

技术实现思路

1、为克服现有技术的不足及存在的问题，本实用新型提供一种可调温宠物养殖箱及其加热装置，采用的加热装置可以在同等功率下实现更高的加热效率，即使在低电压小功率的条件下也能实现良好的加热效果。并且发热元件的隔热固定结构简单且体积小，高效的热量传导方式还有效避免了发热元件因导热不均导致的局部温度过高，提升了安全性。同时，该加热装置易于小型化，从而能够集成到各类温度调节产品中。

2、本实用新型是通过以下技术方案实现的：

3、一种可调温宠物养殖箱，包括箱体，所述箱体内设有支架，支架上设有加热装置，支架上对应于加热装置设有通风口，所述加热装置包括壳体，壳体的一端设有风扇，另一端为出风口，出风口位于通风口处，壳体内设有条状的柔性电热膜，柔性电热膜盘旋呈螺旋卷状，且内外圈之间设有间隙，柔性电热膜以固定组件安装固定于壳体内。

4、所述箱体上设有插口，插口内插接有加湿盒，加湿盒内设有加湿棉。

5、所述支架位于箱体内的顶部，支架呈“l”状，加热装置固定于支架的底壁，支架的前壁设有显示屏。

6、所述支架的底壁上设有两个对称布置的支撑柱，支撑柱由支架延伸至箱体的顶壁，箱体顶面设有提手，提手的两端以螺钉固定于两支撑柱上。

7、所述支架上设有多个进气孔，分布于支架底壁边沿处。

8、所述箱体的正面设有盖门，盖门为透明材质制作，盖门底端与箱体铰接，盖门顶端与箱体之间设有卡扣组件。

9、所述固定组件包括两块金属板，金属板上设有长条状的卡口槽，柔性电热膜上设有与卡口槽匹配的凹口槽，两金属板对称插接卡合固定柔性电热膜，壳体的内壁上设有两个相对布置的插槽，两金属板的两端分别插接于两插槽中，出风口处设有格栅。

10、本实用新型还通过以下技术方案实现的：

11、一种加热装置，包括壳体，所述壳体的一端设有风扇，另一端为出风口，壳体内设有条状的柔性电热膜，柔性电热膜盘旋呈螺旋卷状，且内外圈之间设有间隙，柔性电热膜以固定组件安装固定于壳体内。

12、所述固定组件包括两块金属板，金属板上设有长条状的卡口槽，柔性电热膜上设有与卡口槽匹配的凹口槽，两金属板对称插接卡合固定柔性电热膜，壳体的内壁上设有两个相对布置的插槽，两金属板的两端分别插接于两插槽中。

13、所述出风口处设有格栅。

14、本实用新型设置的加热装置采用柔性电热膜，柔性电热膜本身为扁平结构，具有较大的发热面积，通过将柔性电热膜盘旋呈螺旋卷状，能让热量更高效地传导给通过其中的气流，从而在同等功率下实现更高的加热效率，即使在低电压小功率的条件下也能实现良好的加热效果。且螺旋卷状还具有导风效果，可使得热风吹得更远，配备小型风扇也可实现效率更高的热风投送，还兼具有运行振动小、噪声低的优点。

技术特征：

1.一种可调温宠物养殖箱，包括箱体(1)，其特征在于：所述箱体内设有支架(2)，支架上设有加热装置(3)，支架上对应于加热装置设有通风口，所述加热装置包括壳体(31)，壳体的一端设有风扇(32)，另一端为出风口(33)，出风口位于通风口处，壳体内设有条状的柔性电热膜(34)，柔性电热膜盘旋呈螺旋卷状，且内外圈之间设有间隙，柔性电热膜以固定组件(35)安装固定于壳体内。

2.根据权利要求1所述的可调温宠物养殖箱，其特征在于：所述箱体(1)上设有插口(13)，插口内插接有加湿盒(4)，加湿盒内设有加湿棉。

3.根据权利要求2所述的可调温宠物养殖箱，其特征在于：所述支架(2)位于箱体(1)内的顶部，支架呈“l”状，加热装置(3)固定于支架的底壁，支架的前壁设有显示屏(5)。

4.根据权利要求3所述的可调温宠物养殖箱，其特征在于：所述支架(2)的底壁上设有两个对称布置的支撑柱(6)，支撑柱由支架延伸至箱体(1)的顶壁，箱体顶面设有提手(7)，提手的两端以螺钉固定于两支撑柱上。

5.根据权利要求4所述的可调温宠物养殖箱，其特征在于：所述支架(2)上设有多个进气孔(8)，分布于支架底壁边沿处。

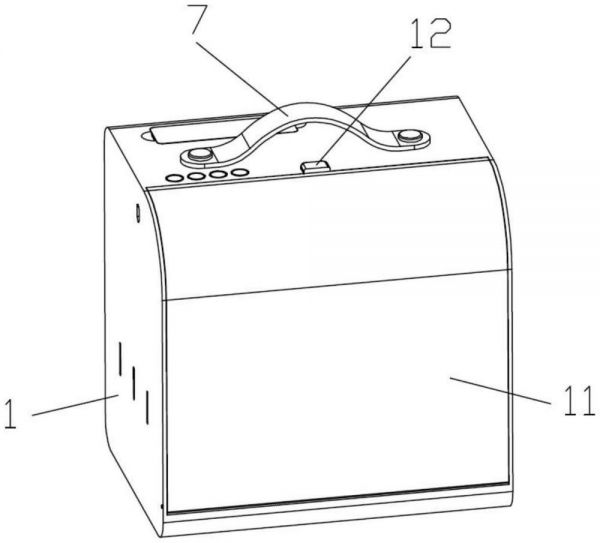

6.根据权利要求5所述的可调温宠物养殖箱，其特征在于：所述箱体(1)的正面设有盖门(11)，盖门为透明材质制作，盖门底端与箱体铰接，盖门顶端与箱体之间设有卡扣组件(12)。

7.根据权利要求1-6中任一项所述的可调温宠物养殖箱，其特征在于：所述固定组件(35)包括两块金属板(351)，金属板上设有长条状的卡口槽(3511)，柔性电热膜(34)上设有与卡口槽匹配的凹口槽(341)，两金属板对称插接卡合固定柔性电热膜，壳体的内壁上设有两个相对布置的插槽(36)，两金属板的两端分别插接于两插槽中，出风口(33)处设有格栅(37)。

8.一种加热装置，包括壳体(31)，其特征在于：所述壳体的一端设有风扇(32)，另一端为出风口(33)，壳体内设有条状的柔性电热膜(34)，柔性电热膜盘旋呈螺旋卷状，且内外圈之间设有间隙，柔性电热膜以固定组件(35)安装固定于壳体内。

9.根据权利要求8所述的加热装置，其特征在于：所述固定组件(35)包括两块金属板(351)，金属板上设有长条状的卡口槽(3511)，柔性电热膜(34)上设有与卡口槽匹配的凹口槽(341)，两金属板对称插接卡合固定柔性电热膜，壳体的内壁上设有两个相对布置的插槽(36)，两金属板的两端分别插接于两插槽中。

10.根据权利要求8或9所述的加热装置，其特征在于：所述出风口(33)处设有格栅(37)。

技术总结
本技术公开了一种可调温宠物养殖箱及其加热装置，包括箱体，所述箱体内设有支架，支架上设有加热装置，支架上对应于加热装置设有通风口，所述加热装置包括壳体，壳体的一端设有风扇，另一端为出风口，出风口位于通风口处，壳体内设有条状的柔性电热膜，柔性电热膜盘旋呈螺旋卷状，且内外圈之间设有间隙，柔性电热膜以固定组件安装固定于壳体内。本技术设置的加热装置采用柔性电热膜，柔性电热膜本身为扁平结构，具有较大的发热面积，通过将柔性电热膜盘旋呈螺旋卷状，能让热量更高效地传导给通过其中的气流，从而在同等功率下实现更高的加热效率，即使在低电压小功率的条件下也能实现良好的加热效果。

技术研发人员：郑灿柳
受保护的技术使用者：深圳市机动森林科技有限公司
技术研发日：20230925
技术公布日：2024/11/28
