硬风管及宠物用吹风机的制作方法

本实用新型涉及宠物用品技术领域，特别是涉及一种硬风管及宠物用吹风机。

背景技术：

随着人们生活水平的日益提高，宠物饲养越来越普遍，有些人甚至把宠物作为家庭的主要一员。活泼可爱的体态、对主人的依偎亲昵，给许多家庭增添了欢乐和精神上的慰藉。随着人们养宠物的比例逐渐增多，因此与宠物相关的产品也渐趋多样化，例如在对宠物进行洗澡后，需要用到吹风机对宠物的毛发吹干，以防止宠物因为受寒而致病。

传统的宠物用吹风机的硬风管为固定式，吹风角度不可调节，不能实现多角度吹风，使得宠物用吹风机的使用受到一定的局限性。

技术实现要素：

基于此，有必要针对目前传统技术问题问题，提供一种出风角度可调节的硬风管及具有该硬风管的宠物用吹风机。

一种硬风管，包括直管、活动套接所述直管的直角管接头、以及活动套接所述直角管接头的出风管；所述出风管的周侧设置有出风口道。

在其中一个实施例中，所述直管一端的外周侧设有若干间隔设置的第一弹性件，所述直角管接头一端的内周侧设有若干第一凹槽，所述第一弹性件与所述第一凹槽弹性抵接；所述直角管接头另一端的外周侧设有若干间隔设置的第二弹性件，所述出风管的内周侧设有若干间隔设置的第二凹槽，所述第二弹性件与所述第二凹槽弹性抵接。

本实用新型的硬风管包括直管、活动套接所述直管的直角管接头、以及活动套接所述直角管接头的出风管，直角管接头可相对直管进行360°旋转，实现调节出风口道沿直管的周向的方向；出风管可相对直角管接头进行360°旋转，实现调节出风口道沿直管的轴向的方向，从而实现出风口道的多角度调节，进而可调节出风角度。

在其中一个实施例中，所述出风口道上设置有出风嘴。

在其中一个实施例中，所述出风口道为圆形设置，所述出风嘴为圆形设置，所述出风嘴插设在所述出风口道内。

在其中一个实施例中，所述出风口道为方形设置。

在其中一个实施例中，所述直角管接头为三通管接头，所述出风管的数量为两个，所述直角管接头的一端与所述直管活动套接，所述直角管接头的另两端分别与所述出风管活动套接。

在其中一个实施例中，还包括第一密封管和第二密封管，所述第一密封管的一端套设在直管上，另一端套设在所述直角管接头上。

在其中一个实施例中，还包括第二密封管，所述第二密封管的一端套设在所述直角管接头上，另一端套设在所述出风管上。

在其中一个实施例中，还包括出风接头，所述出风接头的一端与所述直管远离所述直角管接头的一端连接。

一种宠物用吹风机，其特征在于，包括吹风机主体及上述硬风管，所述硬风管的一端与所述吹风机主体连接。

上述宠物用吹风机的吹风机主体通过连接可调节出风角度的硬风管，有利于提高宠物用吹风机的通用性。

附图说明

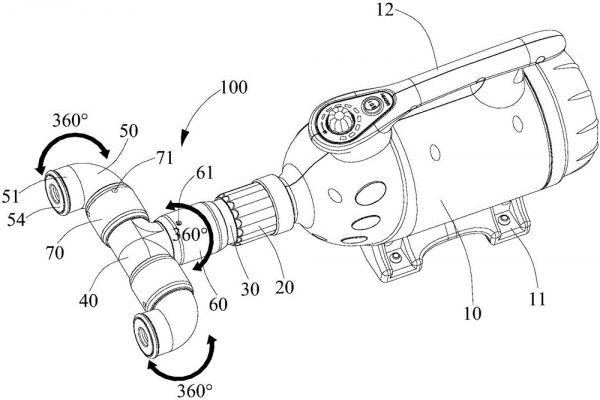

图1为本实用新型的第一实施例的宠物用吹风机的结构示意图；

图2为图1的宠物用吹风机的分解图；

图3为图2的宠物用吹风机的直管的结构示意图；

图4为图2的宠物用吹风机的直角管接头的结构示意图；

图5为图2的宠物用吹风机的A处放大图；

图6本实用新型的第二实施例的宠物用吹风机的结构示意图；

图7为图6的宠物用吹风机的分解图。

附图中各标号的含义为：

风吹风机主体10,支撑座11，提手12；

硬风管100；

出风接头20；

直管30,第一弹性件31，第一弹片32，第一凸起33；

直角管接头40,第二弹性件41，第二弹片42，第二凸起43，第一螺孔44；

出风管50,出风口道51，第二凹槽52，第二螺孔53，出风嘴54；

第一密封管60,第一沉孔61；

第二密封管70，第二沉孔71；

风吹风机主体10a，硬风管100a，出风接头20a，直管30a，直角管接头40a，出风管50a，出风口道51a，第一密封管60a，第二密封管70a。

具体实施方式

为了便于理解本实用新型，下面将对本实用新型进行更全面的描述。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容的理解更加透彻全面。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。相反，当元件被称作“直接在”另一元件“上”时，不存在中间元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。

请参考图1至图5，为本实用新型第一实施例的宠物用吹风机，包括吹风机主体10、一端与吹风机主体10连接的硬风管100；硬风管100包括出风接头20、连接出风接头20的直管30、活动套接直管30的直角管接头40、以及活动套接直角管接头40的出风管50；该硬风管100包括第一密封管60和第二密封管70；出风接头20的一端与直管30远离直角管接头40的一端连接，出风接头20另一端与吹风机主体10连接。

请再次参考图1及图2，吹风机主体10的底部设置有支撑座11；风吹风机主体10的顶部设置有提手12，便于提拿风吹风机主体10。进一步地，吹风机主体10内还设置有加热器，当在冬天或者气温低时，可以用热风吹宠物或宠物的生活环境，使得宠物更加舒适。请参考图2及图3。直管30一端的外周侧设有若干间隔设置的第一弹性件31，第一弹性件31用于连接直角管接头40；在本实施例中，第一弹性件31的数量为四个。具体地，第一弹性件31包括连接直管30的第一弹片32及设置在第一弹片32上的第一凸起33，第一凸起33用于抵接直角管接头40。

请再次参考图2及图4，直角管接头40可相对直管30进行360°旋转，实现调节出风管50出风口道沿直管30的周向的方向。直角管接头40一端的内周侧设有若干第一凹槽(图未示)，第一弹性件31与第一凹槽弹性抵接；具体地，第一凸起33卡设在第一凹槽内。在本实施例中，第一凸起33为三角体设置，第一凹槽为弧形设置，便于第一凸起33脱离及卡入第一凹槽内，从而便于转动直角管接头40。直角管接头40另一端的外周侧设有若干间隔设置的第二弹性件 41，第二弹性件41用于连接出风管50；在本实施例中，第二弹性件41的数量为四个。具体地，第二弹性件41包括连接直角管接头40的第二弹片42及设置在第二弹片42上的第二凸起43，第二凸起43用于抵接出风管50。

请再次参考图1及图2，出风管50的周侧设置有出风口道51，即出风口道 51的朝向与出风管50活动套接直角管接头40的一端垂直设置，风量通过出风口道51散发至宠物的生活环境或宠物身体。在本实施例中，出风口道51为圆形设置，出风口道51上设置有出风嘴54，出风嘴54为圆形设置，且出风嘴54 的外径小于出风口道51的内径，出风嘴54插设在出风口道51内，出风嘴54 的设置有利于减少出风噪音。出风管50可相对直角管接头40进行360°旋转，实现调节出风口道51沿直管30的轴向的方向。在本实施例中，出风口道51为圆形设置。在本实施例中，直角管接头40为三通管接头，出风管50的数量为两个，直角管接头40的一端与直管30活动套接，直角管接头40的另两端分别与出风管50活动套接，且直角管接头40与出风管50活动套接的两端同轴设置，通过设置两个出风管50，有利于提高出风面积。

请再次参考图5，出风管50内周侧设有若干第二凹槽52，第二弹性件41 与第二凹槽52弹性抵接；具体地，第二凸起43卡设在第二凹槽52内。在本实施例中，第二凸起43为三角体设置，第二凹槽52为弧形设置，便于第二凸起 43脱离及卡入第二凹槽52内，从而便于转动出风管50。出风管50靠近第二凹槽52的一端设有第二螺孔53。

第一密封管60的一端套设在直管30上，另一端套设在直角管接头40上，第一密封管60用于提高直管30与直角管接头40的密封性。具体地，直角管接头40上设有第一螺孔44，第一密封管60上设有第一沉孔61，第一沉孔61与第一螺孔44对应连接，即第一密封管60的一端活动套设在直管30上，另一端固定套设在直角管接头40上，旋转直角管接头40时，第一密封管60随直角管接头40转动。

第二密封管70的一端套设在直角管接头40上，另一端套设在出风管50上，第二密封管70用于提高直角管接头40与出风管50的密封性。具体地，出风管 50上设有第二螺孔53，第二密封管70上设有第二沉孔71，第二沉孔71与第二螺孔53对应连接，即第二密封管70的一端活动套设在直角管接头40上，另一端固定套设在出风管50上，旋转出风管50时，第二密封管70随出风管50转动。

请参考图6及图7，为本实用新型第二实施例的宠物用吹风机，包括风吹风机主体10a、连接风吹风机主体10a的硬风管100a，硬风管100a包括出风接头 20a、连接出风接头20a的直管30a、活动套接直管30a的直角管接头40a、以及活动套接直角管接头40a的出风管50a；出风接头20a的一端与直管30a远离直角管接头40a的一端连接，出风接头20a另一端与吹风机主体10a连接。宠物用吹风机还包括第一密封管60a和第二密封管70a。

出风管50a的周侧设置有出风口道51a，出风口道51a为方形设置，在本实施例中，出风口道51a长方形设置。第一密封管60a的一端套设在直管30a上，另一端套设在直角管接头40a上。第二密封管70a的一端套设在直角管接头40a 上，另一端套设在出风管50a上。

本实用新型的硬风管100包括直管、活动套接所述直管的直角管接头、以及活动套接所述直角管接头的出风管，直角管接头40可相对直管30进行360°旋转，实现调节出风口道51沿直管30的周向的方向；出风管50可相对直角管接头40进行360°旋转，实现调节出风口道51沿直管30的轴向的方向，从而实现出风口道51的多角度调节，进而可调节出风角度。

本实用新型的宠物用吹风机的吹风机主体10通过连接可调节出风角度的硬风管100，有利于提高宠物用吹风机的通用性。当该宠物用吹风机对洗澡后的宠物进行吹风时，由于风口道51的可多角度调节，从而实现对宠物全身毛发均匀吹干，保证宠物的健康及舒适度。通过设置使用三通管型的直角管接头40，可连接两个直管50，两个吹风嘴51同时出风，出风量大；通过将出风口道51设置成方形，可加大出风量；通过吹风机主体10内还设置有加热器，当在冬天或者气温低时，可以用热风吹宠物或宠物的生活环境，使得宠物更加舒适。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
