一种宠物用外出包的制作方法

萌宠菠菠乐园
2025-05-02 07:37

一种宠物用外出包的制作方法

1.本实用新型涉及宠物用品技术领域，特别涉及一种宠物用外出包。

背景技术：

2.随着人们对宠物重视程度的不断提升，带宠物一起出行变得越来越普遍，一般情况下，需要携带宠物时，会选择使用箱子或背包，而通常为了方便携带，多数人会选择使用背包。现在市场上的宠物背包都比较简单，只是一般的背包加上几个透气孔，只有基础的携带功能。
3.在携带上，一般会开设袋口用于容置食碗，使用时，将食碗拿出放置在地上进行投食，宠物完成进食后，需要进行清洗再重新放入袋口内，且食碗混装于背包内存储空间，不易找寻，操作比较繁琐，所以需要针对该结构进行改进。

技术实现要素：

4.本实用新型的目的在于，提供一种宠物用外出包。
5.本实用新型的技术方案：一种宠物用外出包，包括内置有储存空间的背包主体，背包主体上活动连接有载体；所述载体上可拆卸地安装有食碗；所述载体可收拢于背包主体上将食碗隐藏在载体与背包主体之间。
6.上述的一种宠物用外出包中，所述载体设于背包主体底部，并通过滑动结构相对背包主体伸出与收拢。
7.前述的一种宠物用外出包中，所述滑动结构包括嵌合的滑槽和滑块，滑块设于载体的两侧，所述滑槽设于背包主体底部的两侧。
8.前述的一种宠物用外出包中，所述滑槽包括水平段，所述水平段的前端连有朝上倾斜的转折段，所述转折段的前端连有高台段，所述高台段在水平段的水平上方。
9.前述的一种宠物用外出包中，所述水平段的长度与背包主体的前后方向宽度一致，所述高台段与水平段的高度差和载体的厚度一致；所述水平段后部的槽宽逐渐缩小至水平段后端的槽宽小于滑块的外径；所述高台段前端的槽宽逐渐缩小至高台段前端的槽宽小于滑块的外径。
10.前述的一种宠物用外出包中，所述载体设于背包主体的侧部，通过翻折结构相对背包主体展开与收拢。
11.前述的一种宠物用外出包中，所述载体包括一与背包主体连接的柔性面料体和可拆卸安装在面料体内侧刚性的载台，所述食碗与载台可拆卸连接。
12.前述的一种宠物用外出包中，所述载台与食碗经吸盘吸附连接；或者所述载台与食碗可拆卸卡接。
13.前述的一种宠物用外出包中，所述食碗为可折叠硅胶碗；所述载体收拢于背包主体时，载体与背包主体之间形成空腔，所述食碗折叠后置于该空腔内放置携带。
14.前述的一种宠物用外出包中，所述食碗的开口部可拆卸式连接有碗盖。
15.与现有技术相比，本实用新型将食碗设在背包主体上分隔于背包存储空间的单独由载体和背包主体构成的隔腔内，隔腔单独存放食碗，易于找寻，且食碗为与宠物嘴部直接接触的物品，单独存放易于保持相对洁净。
16.载体平行滑动地与背包主体连接，并利用滑动结构实现食碗的收纳与伸出，将其滑出，在食碗中对宠物进行投食，结束后，因为食碗与背包主体相互隔离，所以可不经过清洗直接滑入背包底部收纳。
附图说明

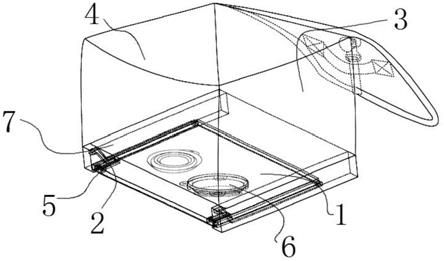

17.图1是本实用新型实施例1所称“收拢”状态示意图；
18.图2是本实用新型实施例1载体伸出状态示意图；
19.图3是本实用新型实施例1食碗的安装结构示意图；
20.图4是本实用新型实施例1“收拢”状态下载体与滑槽的连接结构示意图；
21.图5是本实用新型实施例1伸出状态下载体与滑槽的连接结构示意图；
22.图6是本实用新型实施例2的结构示意图。
23.图中：1
‑
载体；21
‑
托块；3
‑
背包主体；4
‑
储存空间；6
‑
食碗； 61
‑
卡块；62
‑
卡槽；7
‑
底座；8
‑
支腿；9
‑
滑槽。
具体实施方式
24.下面结合附图和实施例对本实用新型作进一步的说明，但并不作为对本实用新型限制的依据。
25.实施例1：一种宠物用外出包，参照图1所示。
26.包括内置有储存空间4的背包主体3，背包主体3上连接有水平布置的载体1；所述载体1上可拆卸地安装有食碗6；所述载体1可收拢于背包主体3成一整体结构。
27.本实施例所称的载体1与背包主体成以整体的“收拢状态”为图 1所示的，将载体1经滑动后收纳于背包主体3的底部。再经滑动出后到达图2的状态，使得食碗6露出，便可在食碗6内进行投食。
28.具体的：载体1与背包主体3的滑动结构包括固定安装在背包主体3底部的底座7，所述底座7的相对两个内侧壁上开设有滑槽2，且嵌设有滑块11，为了保证滑动的流畅度，此处亦可采用滑轮。
29.滑块11与载体1连接，载体1籍由滑块11在底座7上实现滑动。
30.为了保持载体1在滑出后能够实现支撑(即图2的状态)，在载体1的外端，铰接有支腿5，当载体1滑出至极限位置时其一端通过滑块11固定在底座7上，另外这端，将支腿5展开，放置于地面上，保持载体的水平度。
31.另外，为了适应在户外不平整的底面上进行放置，需要将载体1 的放置高度进行提高，除了延伸支腿5的长度外，还需要将滑块11 的固定安装提高。则需要对滑槽2进行特殊设计，具体的：所述滑槽 2包括水平段，所述水平段的前端连有朝上倾斜的转折段22，所述转折段22的前端连有高台段，所述高台段在水平段的水平上方。
32.为了保证载体在两个极限状态下的稳定性，所述水平段的长度与背包主体3的前后方向宽度一致，所述高台段与水平段的高度差和载体1的厚度一致；所述水平段后部的槽
宽逐渐缩小至水平段后端的槽宽小于滑块11的外径；所述高台段前端的槽宽逐渐缩小至高台段前端的槽宽小于滑块11的外径。当载体1滑动在这两个极限状态下时，滑块11被滑槽挤压能够相对卡紧，保持一定的稳定性。也可在槽壁上嵌设阻尼块辅助固定。
33.另外，在“收拢”状态时，为了保证载体远离滑块11一端的稳定性，参照图4或5所示，在底座7的一端固定安装有托块21，使得载体1的一端能够放置在托块21上予以支撑以及限位。
34.最后，食碗6的可拆卸结构：此处的连接可采用两种方式：一是将载台2设计成光滑的平面结构，薄亚克力板、薄木板、薄金属板等均可；在食碗6的底部固定一个吸盘，利用吸盘将食碗6吸附在载台 2上。二是采用图3的方案，在食碗6的底部固定连接卡块61，并在载台2上开设与之匹配的卡槽62，利用两者的卡接实现固定；参照图中所示，所述卡块61包括竖块a以及连接竖块端部的横块b,所述卡槽62包括供竖块a和横块b同时插入的主槽c，所述主槽c的一侧开设有供竖块旋转的延伸槽d，卡块61插入卡槽62沿延伸槽d开设方向旋转后，横块b抵接于载台2的底面实现限位，为了提高稳定效果，可以选用弹性材料的卡块61。
35.可在食碗6上扣上碗盖，即使碗内没有清洗，也不会污染到背包。另外，为了节约空间，可将食碗6设置成硅胶材质的可折叠结构，其可折叠方向为自身的轴线方向，可参照图3所示。
36.实施例2：本实施例中食碗6与载体1的结构与实施例1一致；不同之处在于载体1与背包主体3的连接。
37.参照图6所示，所述载体1设于背包主体3的侧部，通过翻折结构相对背包主体3展开与收拢；
38.所述载体1包括一与背包主体3连接的柔性面料体111和可拆卸安装在面料体1内侧刚性的载台2，所述食碗6与载台2可拆卸连接。该结构相当于在背包主体3外连接一个附袋，如图6所示柔性面料体 111与背包主体3可采用拉链连接，载台2与柔性面料体111可采用魔术贴连接。
39.如图6所示。通过翻折将载体1调整成水平状态，当做小桌板使用，食碗6固定在其端面，便可方便投食。
