宠物垃圾筒的制作方法

萌宠菠菠乐园
2025-05-04 20:05

宠物垃圾筒的制作方法

1.本实用新型属于垃圾筒技术领域，尤其涉及一种宠物垃圾筒。

背景技术：

2.宠物外出时，通常会在公共区域排泄，排泄后的粪便等污染物，宠物主人一般使用一次性的塑料袋捡起后密封存放，并投放到指定的垃圾回收点，如垃圾桶或者厕所。
3.申请号为cn201922395134.9公开了一种宠物垃圾筒，包括存放盒主体，所述存放盒主体的一侧外表面设置有观察口与防滑膜，所述防滑膜位于观察口的一侧，所述存放盒主体的上端外表面设置有可收合开口机构和可抽取式垃圾筒机构，所述可抽取式垃圾筒机构位于存放盒主体的内部，所述存放盒主体与可收合开口机构之间设有强力胶，所述存放盒主体的内表面通过强力胶与可收合开口机构的外壁固定连接，所述存放盒主体与防滑膜之间设有快干胶，所述存放盒主体的一侧外表面通过快干胶与防滑膜的一侧外表面固定连接。然而这种一次性的塑料袋容易破损，造成污染物泄露。

技术实现要素：

4.本实用新型的目的在于提供一种宠物垃圾筒，旨在解决现有技术中的宠物垃圾筒容易破损，造成污染物泄露的技术问题。
5.为实现上述目的，本实用新型实施例提供的一种宠物垃圾筒，包括：
6.一可拆卸内袋，所述可拆卸内袋具有一第一袋口；所述可拆卸内袋的两侧面靠近所述第一袋口处分别设有一可移胶带；以及
7.一发泡橡胶外筒，所述发泡橡胶外筒内形成有空腔并具有一第二袋口，所述可拆卸内袋收纳在所述空腔，所述可移胶带可移除地粘附在所述发泡橡胶外筒的内表面；所述第二袋口由第一袋口边和第二袋口边连接而成，所述第一袋口边上设有一第一磁性件，所述第二袋口边上设有一第二磁性件，所述第一磁性件吸附所述第二磁性件而使所述第二袋口闭合，以使所述可拆卸内袋夹紧在所述第二袋口中，所述第一袋口可伸出所述第二袋口。
8.可选地，所述第一磁性件为第一橡胶磁条，所述第二磁性件为第二橡胶磁条，两者磁极相反地设置。
9.可选地，所述第一磁性件为第一橡胶磁条，所述第二磁性件为柔性铁带。
10.可选地，所述第一磁性件嵌入所述第一袋口边内且沿所述第一袋口边的长度方向延伸，所述第二磁性件嵌入所述第二袋口边且沿所述第二袋口边的长度方向延伸。
11.可选地，所述可移胶带的两面分别是第一聚氨酯可移胶层和第二聚氨酯可移胶层，所述第一聚氨酯可移胶层的180度剥离力为20n/24mm～35n/24mm；所述第二聚氨酯可移胶层的180度剥离力为10n/24mm～15n/24mm，所述第一聚氨酯可移胶层胶粘所述可拆卸内袋的两侧面，所述第二聚氨酯可移胶层胶粘所述发泡橡胶外筒的内表面。
12.可选地，所述可移胶带的一端设有一手撕抓片。
13.可选地，所述第一袋口边和所述第二袋口边的外侧分别设有一提手。
14.可选地，所述第一袋口呈喇叭口形状。
15.可选地，所述可拆卸内袋的长度大于所述发泡橡胶外筒的长度。
16.本实用新型实施例提供的宠物垃圾筒中的上述一个或多个技术方案至少具有如下技术效果之一：该宠物垃圾筒的所述可移胶带可移除地粘附在所述发泡橡胶外筒的内表面，使所述可拆卸内袋固定在所述发泡橡胶外筒内，所述第一袋口可伸出所述第二袋口；使用时，拉起所述第一袋口使所述可移胶带和所述发泡橡胶外筒的内表面脱离，取出可拆卸内袋，拾取垃圾放入可拆卸内袋后，将可拆卸内袋放回所述发泡橡胶外筒，所述可移胶带再次粘附在所述发泡橡胶外筒的内表面，所述第一磁性件吸附所述第二磁性件而使所述第二袋口闭合，所述第一磁性件吸附所述第二磁性件而使所述第二袋口闭合，以使所述可拆卸内袋夹紧在所述第二袋口中，所述发泡橡胶外筒不易破损，对所述可拆卸内袋起到保护作用，并实现了对所述可拆卸内袋的密封，防止泄露。
附图说明
17.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

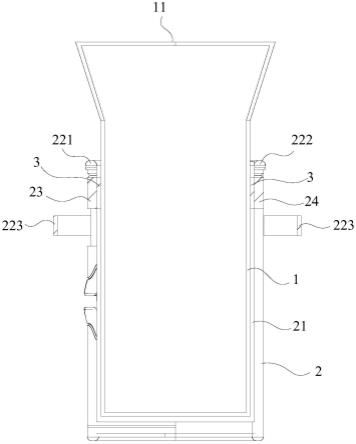

18.图1为本实用新型实施例提供的宠物垃圾筒的主视图。
19.图2为沿图1中所示a-a线的剖切视图。
20.图3为本实用新型实施例提供的可移胶带的结构示意图。
具体实施方式
21.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型的实施例，而不能理解为对本实用新型的限制。
22.在本实用新型实施例的描述中，需要理解的是，若本实用新型实施例中有涉及方向性指示，例如上、下、左、右、前、后、内、外等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型实施例和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
23.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型实施例的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
24.在本实用新型实施例中，除非另有明确的规定和限定，若有“安装”、“相连”、“连接”、“固定”等术语，应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，
可以根据具体情况理解上述术语在本实用新型实施例中的具体含义。
25.在本实用新型的一个实施例中，如图1～2所示，提供一种宠物垃圾筒，包括一可拆卸内袋1以及一发泡橡胶外筒2。可拆卸内袋1具有一第一袋口11。可拆卸内袋1的两侧面靠近第一袋口11处分别设有一可移胶带3。发泡橡胶外筒2内形成有空腔21并具有一第二袋口22，可拆卸内袋1收纳在空腔21，可移胶带3可移除地粘附在发泡橡胶外筒2的内表面。第二袋口22由第一袋口边221和第二袋口边222连接而成，第一袋口边221上设有一第一磁性件23，第二袋口边222上设有一第二磁性件24，第一磁性件23吸附第二磁性件24而使第二袋口22闭合，以使可拆卸内袋1夹紧在第二袋口22中，第一袋口11可伸出第二袋口22。
26.使用时，拉起第一袋口11使可移胶带3和发泡橡胶外筒2的内表面脱离，取出可拆卸内袋1，拾取垃圾放入可拆卸内袋1后，将可拆卸内袋1放回发泡橡胶外筒2，可移胶带3再次粘附在发泡橡胶外筒2的内表面，第一磁性件23吸附第二磁性件24而使第二袋口22闭合，第一磁性件23吸附第二磁性件24而使第二袋口22闭合，以使可拆卸内袋1夹紧在第二袋口22中，此外磁性吸附相比其他密封方式(如拉链、纽扣或密封条)更易操作。发泡橡胶外筒2不易破损，对可拆卸内袋1起到保护作用，并实现了对可拆卸内袋1的密封，防止泄露。
27.在本实用新型的另一个实施例中，如图1～2所示，该宠物垃圾筒的第一磁性件23为第一橡胶磁条，第二磁性件24为第二橡胶磁条，两者磁极相反地设置。第一橡胶磁条和第二橡胶磁条均具有柔性，可以弯折，适用于同样具有柔性的第二袋口22的密封。
28.在本实用新型的另一个实施例中，如图1～2所示，该宠物垃圾筒的第一磁性件23为第一橡胶磁条，第二磁性件24为柔性铁带。上述设置同样适用于具有柔性的第二袋口22的密封。
29.在本实用新型的另一个实施例中，如图1～2所示，为了能够完全密封第二袋口22，该宠物垃圾筒的第一磁性件23嵌入第一袋口边221内且沿第一袋口边221的长度方向延伸，第二磁性件24嵌入第二袋口边222且沿第二袋口边222的长度方向延伸。
30.在本实用新型的另一个实施例中，如图1～2所示，该宠物垃圾筒的第一袋口边221和第二袋口边222的外侧分别设有一提手223，从而方便分离磁性吸附的第一袋口边221和第二袋口边222。
31.在本实用新型的另一个实施例中，如图1～2所示，该宠物垃圾筒的第一袋口11呈喇叭口形状，从而便于放入垃圾，特别是大块垃圾。
32.在本实用新型的另一个实施例中，如图1～2所示，该宠物垃圾筒的可拆卸内袋1的长度大于发泡橡胶外筒2的长度，可拆卸内袋1放入发泡橡胶外筒2后，其第一袋口11能够自然伸出第二袋口22，方便取出可拆卸内袋1。
33.在本实用新型的另一个实施例中，如图3所示，该宠物垃圾筒的可移胶带3的两面分别是第一聚氨酯可移胶层31和第二聚氨酯可移胶层32。根据gbt_2792-2014的测试标准测试两者的180度剥离力，其中，第一聚氨酯可移胶层31的180度剥离力为20n/24mm～35n/24mm。第二聚氨酯可移胶层32的180度剥离力为10n/24mm～15n/24mm，第一聚氨酯可移胶层31胶粘可拆卸内袋1的两侧面，第二聚氨酯可移胶层32胶粘发泡橡胶外筒2的内表面。通过设置两种不同粘性的聚氨酯可移胶层，可以轻松分离可移胶带3和发泡橡胶外筒2，且分离时可移胶带3还能够保持与可拆卸内袋1的侧面粘接。
34.在本实用新型的另一个实施例中，如图3所示，该宠物垃圾筒的可移胶带3的一端
设有一手撕抓片33。手撕抓片33不具有粘性，方便将该可移胶带3从可拆卸内袋1撕下。相应地，该可拆卸内袋1可以更换，而可移胶带3可水洗恢复粘性而重复使用。
35.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
