宠物智能喂食设备

1.本技术涉及喂食设备技术领域，更具体地，涉及一种宠物智能喂食设备。

背景技术：

2.宠物的饲养在国内越来越多，但是市面上宠物智能产品的设计在食物的存储量方面，其储食容量都在出厂时被固定好了。且现有产品主要以借鉴国外同类产品为主。用户不能根据外出时间选择存储的食物总量。用户也无法通过更换食物容器，选择容量大小合适的容器，以便于灵活的选择自己的外出时间。
3.目前，有较多的新技术能应用于各种宠物用品之中，但其复杂的设备设施和配套的使用环境，固定的存储食物容器，使入门有较高门槛，所以通过运用模块化设计的宠物智能喂食设备具有较高的用户自定义属性，可以根据宠物的进食量，主人的外出时间，喂食器的摆放位置和摆放方式来拆装喂食的各个部件，同时后续用户也可以根据家庭环境来选择多样化灵活的组装方案。

技术实现要素：

4.本技术的一个目的是提供一种宠物智能喂食设备的新技术方案。
5.本技术实施例提供了一种宠物智能喂食设备，包括：筒体，所述筒体为中空柱状，所述筒体的第一端为进料口，所述筒体的第二端为出料口；进料件，所述进料件设于所述筒体的第一端，所述进料件与所述筒体可拆卸地连接，所述进料件设有与所述进料口连通的输料口；导料件，所述导料件可枢转地设于所述筒体，所述导料件的一端与所述输料口连通，所述导料件的另一端与所述出料口连通；盖体，所述盖体设于所述筒体的第二端，所述盖体与所述筒体可拆地连接，所述盖体设有与所述出料口连通的开口；驱动件，所述驱动件设于所述盖体，所述驱动件与所述导料件连接，以驱动所述导料件转动；控制组件，所述控制组件设于所述盖体，且与所述驱动件连接，以控制所述宠物智能喂食设备智能出料。
6.进一步地，所述进料件的截面为圆形，所述输料口设有沿其周向延伸的内螺纹，以用于连接外置送料结构。
7.进一步地，所述进料口的外周面设有多个卡槽，所述筒体的第一端设有多个卡扣，多个所述卡扣分别与所述卡槽对应卡接。
8.进一步地，所述进料件设有多个间隔开分布的安装螺丝，所述筒体的第一端设有多个螺纹孔，所述进料件与所述筒体螺丝连接。
9.进一步地，所述导料件为柱状，所述导料件包括：第一导料筒和第二导料筒，所述第一导料筒与所述第二导料筒相连通，且所述第一导料筒的径向尺寸大于所述第二导料筒的径向尺寸。
10.进一步地，所述第一导料筒为柱状筒，所述第二导料筒为锥形筒。
11.进一步地，所述导料件包括多个引导柱，多个所述引导柱设于所述导料件的外周面，且至少一个所述引导柱的长度尺寸小于另一个所述引导柱的长度尺寸。
12.进一步地，所述控制组件包括：arduino模块，所述arduino模块设于所述盖体，且所述arduino模块与所述驱动件连接；wifi模块，所述wifi模块设于所述盖体，且所述wifi模块与所述arduino模块连接。
13.进一步地，所述控制组件还包括：指示灯，所述指示灯设于所述盖体，且所述指示灯与所述arduino模块连接。
14.进一步地，宠物智能喂食设备还包括：红外对管，所述红外对管设于所述筒体。
15.根据本实用新型实施例的宠物智能喂食设备，通过设置可拆的进料件和导料件，便于宠物智能喂食设备自组装。同时通过设置控制组件，便于控制导料件的出料量和出料时间，方便用户远程控制，实现宠物智能喂食设备的智能喂食。
16.通过以下参照附图对本技术的示例性实施例的详细描述，本技术的其它特征及其优点将会变得清楚。
附图说明
17.被结合在说明书中并构成说明书的一部分的附图示出了本技术的实施例，并且连同其说明一起用于解释本技术的原理。
18.图1是本实用新型实施例的宠物智能喂食设备的结构示意图；

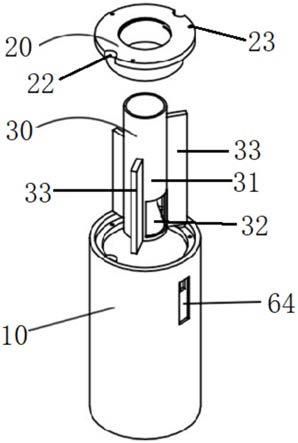

19.图2是本实用新型实施例的宠物智能喂食设备的爆炸图；
20.图3是本实用新型实施例的宠物智能喂食设备的进料件的结构示意图；
21.图4是本实用新型实施例的宠物智能喂食设备的导料件的结构示意图；
22.图5是本实用新型实施例的宠物智能喂食设备的导料件的剖视图；
23.图6是本实用新型实施例的宠物智能喂食设备的盖体的结构示意图。
24.附图标记：
25.宠物智能喂食设备100；
26.筒体10；
27.进料件20；内螺纹21；卡槽22；螺丝23；
28.导料件30；第一导料筒31；第二导料筒32；引导柱33；
29.盖体40；开口41；
30.驱动件50；
31.arduino模块61；wifi模块62；指示灯63；红外对管64。
具体实施方式
32.现在将参照附图来详细描述本技术的各种示例性实施例。应注意到：除非另外具体说明，否则在这些实施例中阐述的部件和步骤的相对布置、数字表达式和数值不限制本技术的范围。
33.以下对至少一个示例性实施例的描述实际上仅仅是说明性的，决不作为对本技术及其应用或使用的任何限制。
34.对于相关领域普通技术人员已知的技术、方法和设备可能不作详细讨论，但在适当情况下，所述技术、方法和设备应当被视为说明书的一部分。
35.在这里示出和讨论的所有例子中，任何具体值应被解释为仅仅是示例性的，而不
是作为限制。因此，示例性实施例的其它例子可以具有不同的值。
36.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步讨论。
37.下面结合附图具体描述根据本实用新型实施例的宠物智能喂食设备100。
38.如图1至图6所示，根据本实用新型实施例的宠物智能喂食设备100包括筒体10、进料件20、导料件30、盖体40、驱动件50和控制组件。
39.具体而言，筒体10为中空柱状，筒体10的第一端为进料口，筒体10的第二端为出料口。进料件20设于筒体10的第一端，进料件20与筒体10可拆卸地连接，进料件20设有与进料口连通的输料口。导料件30可枢转地设于筒体10，导料件30的一端与输料口连通，导料件30的另一端与出料口连通。盖体40设于筒体10的第二端，盖体40与筒体10可拆地连接，盖体40设有与出料口连通的开口41。驱动件50设于盖体40，驱动件50与导料件30连接，以驱动导料件30转动。控制组件设于盖体40，且与驱动件50连接，以控制宠物智能喂食设备100智能出料。
40.换言之，参见图1和图2，根据本实用新型实施例的宠物智能喂食设备100主要由筒体10、进料件20、导料件30、盖体40、驱动件50和控制组件组成。其中，筒体10设置成中空柱状，筒体10的第一端为进料口，筒体10的第二端为出料口。宠物的食材从进料口导入，从出料口导出。进料件20安装在筒体10的第一端，进料件20与筒体10可拆卸地连接，便于更换和组装进料件20。进料件20设置有与进料口连通的输料口。导料件30可枢转地设置于筒体10内，导料件30的一端与输料口连通，导料件30的另一端与出料口连通。通过导料件30的转动将宠物食材导出出料口。
41.如图6所示，盖体40安装在筒体10的第二端，盖体40与筒体10可拆地连接，便于盖体40的更换和组装。盖体40设置有与出料口连通的开口41，宠物食材可以从开口41处导出，便于宠物进食。驱动件50安装在盖体40上，驱动件50与导料件30连接，驱动件50可以驱动导料件30转动，实现导料件30对宠物食材的分流。控制组件安装在盖体40上，且控制组件与驱动件50连接，控制组件可以控制驱动件50转动，进而实现宠物智能喂食设备100智能出料。驱动件50可以采用步进电机，步进电机由3相步进电机和外部电路组成。控制组件可以启动或停止导料件30转动来进行宠物的喂食过程。
42.由此，根据本实用新型实施例的宠物智能喂食设备100，通过设置可拆的进料件20和导料件30，便于宠物智能喂食设备100自组装。同时通过设置控制组件，便于控制导料件30的出料量和出料时间，方便用户远程控制，实现宠物智能喂食设备100的智能喂食。
43.根据本实用新型的一个实施例，进料件20的截面为圆形，输料口设有沿其周向延伸的内螺纹21，以用于连接外置送料结构。进料口的外周面设有多个卡槽22，筒体10的第一端设有多个卡扣，多个卡扣分别与卡槽22对应卡接。进料件20设有多个间隔开分布的安装螺丝23，筒体10的第一端设有多个螺纹孔，进料件20与筒体10螺丝23连接。
44.也就是说，参见图2和图3，进料件20的截面可以设置成圆形，输料口设置有沿其周向延伸的内螺纹21，以用于连接外置送料结构。外置送料结构可以与进料件20螺纹连接。外置送料结构可以采用塑料瓶，塑料瓶口与内螺纹21相兼容，便于更换外置送料结构。进料口的外周面设置有多个卡槽22，筒体10的第一端设置有多个卡扣，多个卡扣分别与卡槽22定位卡接。外置送料结构，例如兼容塑料瓶的螺旋卡口可通过内部螺纹固定外部食物存储器，
可更换的送料件通过卡槽22卡接在筒体10顶部。进料件20设有多个间隔开分布的安装螺丝23，筒体10的第一端设有多个螺纹孔，进料件20与筒体10螺丝23连接。通过拧紧螺丝23将进料件20固定在筒体10顶部。
45.在本实用新型的一些具体实施方式中，导料件30为柱状，导料件30包括：第一导料筒31和第二导料筒32，第一导料筒31与第二导料筒32相连通，且第一导料筒31的径向尺寸大于第二导料筒32的径向尺寸。第一导料筒31为柱状筒，第二导料筒32为锥形筒。导料件30包括多个引导柱33，多个引导柱33设于导料件30的外周面，且至少一个引导柱33的长度尺寸小于另一个引导柱33的长度尺寸。
46.换句话说，参见图2、图4和图5，导料件30设置成柱状，导料件30主要由第一导料筒31和第二导料筒32组成。其中，第一导料筒31与第二导料筒32相连通，并且第一导料筒31的径向尺寸大于第二导料筒32的径向尺寸。食物从进料口进入导料件30，并通过第一导料筒31和第二导料筒32减小食物流量压力后送入引导柱33。第一导料筒31为柱状筒，第二导料筒32为锥形筒。导料件30包括多个引导柱33，多个引导柱33设于导料件30的外周面，且至少一个引导柱33的长度尺寸小于另一个引导柱33的长度尺寸。经过长食物引导叶片(引导柱33的长度尺寸大的引导柱33)和短食物引导叶片(引导柱33的长度尺寸小的引导柱33)的分流后送往开口41。
47.在本技术中，导料件30装入筒体10后，扣上送料件，食物从送料件进入导料件30，经导料件30的分流引导后从盖体40的开口41排出。兼容塑料瓶的螺旋卡口的送料件能直接旋紧塑料瓶保持出粮稳定。并且送料件通过螺丝23和卡槽22使可更换的送料件能快速安装和固定到筒体10顶部。
48.如图4和图5所示，导料件30设有桶形的引导柱33、第一导料筒31与第二导料筒32用于控制不同形状食物的推动，导料件30的两侧分布着长食物推进叶片(引导柱33的长度尺寸大的引导柱33)和短食物推进叶片(引导柱33的长度尺寸小的引导柱33)，使不同长度食物都能正常从宠物智能喂食设备100的出料口推出。
49.根据本实用新型的一个实施例，控制组件包括arduino模块61、wifi模块62和指示灯63。宠物智能喂食设备100还包括红外对管64。
50.具体地，arduino模块61设于盖体40，且arduino模块61与驱动件50连接。wifi模块62设于盖体40，且wifi模块62与arduino模块61连接。指示灯63设于盖体40，且指示灯63与arduino模块61连接。红外对管64设于筒体10。
51.也就是说，参见图1和图6，控制组件主要由arduino模块61、wifi模块62和指示灯63组成。宠物智能喂食设备100还包括红外对管64。其中，arduino模块61设于盖体40。需要说明的是，arduino是一款便捷灵活、方便上手的开源电子原型平台。包含硬件(各种型号的arduino板)和软件(arduinoide)。它构建于开放原始码simple i/o介面版，并且具有使用类似java、c语言的processing/wiring开发环境。主要包含两个的部分:硬件部分是可以用来做电路连接的arduino电路板；另外一个则是arduino ide，你的计算机中的程序开发环境。你只要在ide中编写程序代码，将程序上传到arduino电路板后，程序便会告诉arduino电路板要做些什么了。
52.arduino能通过各种各样的传感器来感知环境，通过控制灯光、马达和其他的装置来反馈、影响环境。板子上的微控制器可以通过arduino的编程语言来编写程序，编译成二
进制文件，烧录进微控制器。对arduino的编程是通过arduino编程语言(基于wiring)和arduino开发环境(基于processing)来实现的。基于arduino的项目，可以只包含arduino，也可以包含arduino和其他一些在pc上运行的软件，他们之间进行通信(比如flash,processing,maxmsp)来实现。
53.arduino模块61与驱动件50连接。wifi模块62设置在盖体40上，并且wifi模块62与arduino模块61连接。指示灯63安装在盖体40上，且指示灯63与arduino模块61连接。红外对管64设于筒体10上。
54.参见图6，盖体40设有wifi模块62、指示灯63、步进电机(驱动件50)、开口41、arduino模块61和红外对管64，wifi模块62、指示灯63、步进电机可以焊接在arduino模块61上，arduino模块61在设定的时间段会发送指令，使步进电机工作，食物会从开口41被推出。与此同时，指示灯63灯光闪烁，红外对管64检测是否有食物被推出。其中，指示灯63可以采用led灯。
55.开口41送出经过导料件30分流的粮食，wifi模块62用于接收信号，指示灯63显示当前设备运行状态，步进电机用于驱动导料件30运转，arduino模块61进行整体运行调控，红外对管64用于对宠物靠近的检测和叶片是否卡食。
56.用户通过智能终端(例如：手机、电脑等移动终端)访问网站，经过wifi模块62与arduino模块61进行通信，远程发送命令设定喂食时间，以激活导料件30转动出料。
57.在本技术中，模块化功能设计能随时更换各个功能部件。可安装生活中的塑料瓶作为食物存储容器充分利用生活垃圾往循环经济，绿色环保的大方向靠近。具备wifi通信功能可以直接与用户在有网络的任何地方随时通信。具备红外检测功能可以检测到宠物靠近并收集进食时间，进食时长等宠物数据。整体成桶形结构，不易剩余食物残渣在机器进而避免被长时间残留在机器内部的食物上生长的霉菌污染内部环境，让内部长时间保证机器内部的清洁状态保证宠物进食健康。拥有叶片(引导柱33)卡死检测功能，能及时发现旋转叶片被食物卡死无法工作的问题并启动解决预案，自动恢复正常，无需人为干预。
58.在本技术中，通过运用交互设计的宠物智能喂食设备100，通过远程操纵、智能控制等技术，帮助饲养者实现出门在外也能够轻松、便捷地实现每天的定时喂食、控制饮食流量、选择食物容器大小，解决对宠物的智能管控问题，极大的方便了用户的操作。
59.本技术的宠物智能喂食设备100更具使用价值和智能性，远程控制功能使用户不用在家就可以控制宠物的进食时间和食量，使宠物的进食更加科学。可兼容塑料瓶的螺旋卡口设计可以充分利用生活中的塑料瓶充当粮食存储容器。
60.总而言之，根据本实用新型实施例的宠物智能喂食设备100，通过设置可拆的进料件20和导料件30，便于宠物智能喂食设备100自组装。同时通过设置控制组件，便于控制导料件30的出料量和出料时间，方便用户远程控制，实现宠物智能喂食设备100的智能喂食。
61.虽然已经通过例子对本技术的一些特定实施例进行了详细说明，但是本领域的技术人员应该理解，以上例子仅是为了进行说明，而不是为了限制本技术的范围。本领域的技术人员应该理解，可在不脱离本技术的范围和精神的情况下，对以上实施例进行修改。本技术的范围由所附权利要求来限定。
