一种分离筒及宠物厕所的制作方法

萌宠菠菠乐园
2025-05-04 20:05

一种分离筒及宠物厕所的制作方法

1.本实用新型涉及宠物饲养用品技术领域，尤其是涉及一种分离筒及宠物厕所。

背景技术：

2.现有市面上的猫砂品种繁多，分门别类，而目前市面上的宠物厕所都无法做到很好的兼容，用户在购买猫砂或者使用限制性非常强，给用户带来非常不好的体验。
3.另外，现有技术中，宠物厕所主要包括分离筒和驱动机构，驱动机构用于驱动分离筒转动，分离筒内设置有分离机构，分离机构将分离筒分为两个区域，分离机构上设置有分离孔，当宠物在分离筒内如厕后，粪便与提前放入的宠物用香砂结团，然后转动分离筒，未结团的宠物用香砂经分离机构上的分离孔落入第一区域内，与粪便结团的宠物用香砂继续在分离筒内滚动直至从排污口排出，最后分离筒再反转归位，进入第一区域内的宠物用香砂会原路返回。
4.但是，由于分离机构的限制，会导致进入第一区域内的宠物用香砂不能快速返回，也会使得用户体验不好。
5.本技术人发现现有技术至少存在以下技术问题：现有的宠物厕所局限性较大，影响用户使用体验。

技术实现要素：

6.本实用新型的目的在于提供一种分离筒及宠物厕所，以解决现有技术中存在的宠物厕所局限性较大，影响用户使用体验的技术问题。本实用新型提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。
7.为实现上述目的，本实用新型提供了以下技术方案：
8.本实用新型提供的分离筒，包括：
9.筒本体，在所述筒本体上设置有排污口；
10.分离机构，所述分离机构设置在所述筒本体内一侧，所述分离机构将所述筒本体分隔成容纳区和如厕区，所述排污口开设在所述如厕区的侧壁上；
11.所述分离机构包括固定挡板和筛分板，所述固定挡板设置在靠近所述排污口的一侧，所述筛分板设置在远离所述排污口的一侧，在所述筛分板上设置有分离孔，所述容纳区与所述如厕区能够通过所述分离孔相连通；
12.并且，所述筛分板能够在所述筒本体内转动，驱动所述筛分板转动能够使所述筛分板的边缘与所述筒本体内壁之间形成间隙。
13.作为本实用新型的进一步改进，在所述筛分板的两端设置有转动轴，在所述筒本体上对应位置设置有转动座，所述筛分板通过所述转动轴与所述转动座在所述筒本体内转动。
14.作为本实用新型的进一步改进，在所述转动座上设置有限位块，所述限位块位于所述筛分板的转动路径上。
15.作为本实用新型的进一步改进，所述筛分板倾斜设置在所述筒本体内，所述筛分板在重力的作用下抵接在所述限位块上。
16.作为本实用新型的进一步改进，所述筛分板与竖直方向的夹角为10-20度。
17.作为本实用新型的进一步改进，所述分离孔为腰型孔，且所述分离孔在所述筛分板上并列分布。
18.作为本实用新型的进一步改进，在所述分离孔的四周边缘设置有倒角。
19.作为本实用新型的进一步改进，所述分离孔的宽度为10-13mm。
20.作为本实用新型的进一步改进，所述固定挡板与所述筛分板在同一平面上。
21.一种宠物厕所，包含如上所述的分离筒。
22.本实用新型的有益效果是：本实用新型提供的分离筒及宠物厕所，包括筒本体和分离机构，分离机构包括固定挡板和筛分板，固定挡板和筛分板将将筒本体分为容纳区和如厕区，在筛分板上设置有分离孔，当宠物在筒本体内如厕后，粪便与提前放入的宠物用香砂结团，然后转动筒本体，未结团的宠物用香砂经筛分板上的分离孔落入容纳区内，与粪便结团的宠物用香砂继续在筒本体内滚动直至从排污口排出，最后筒本体再反转归位，进入容纳区内的宠物用香砂会回到如厕区；另外，筛分板能够在筒本体内转动，当筒本体反转归位时，筛分板转动能够使筛分板的边缘与所述筒本体内壁之间形成间隙，利于容纳区内的宠物用香砂快速高效的返回至如厕区，提高用户使用感受。
附图说明
23.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

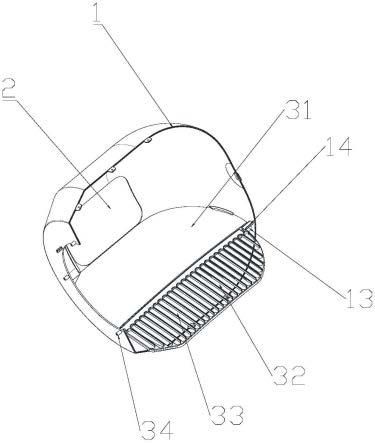

24.图1是本实用新型的立体图；
25.图2是本实用新型的侧视图；
26.图3是本实用新型的a-a剖视图；
27.图4是本实用新型的部分结构示意图。
28.图中1、筒本体；2、排污口；3、分离机构；4、进出口；11、容纳区；12、如厕区；13、转动座；14、限位块；31、固定挡板；32、筛分板；33、分离孔；34、转动轴。
具体实施方式
29.下面可以参照附图图1～图4以及文字内容理解本实用新型的内容以及本实用新型与现有技术之间的区别点。下文通过附图以及列举本实用新型的一些可选实施例的方式，对本实用新型的技术方案(包括优选技术方案)做进一步的详细描述。需要说明的是：本实施例中的任何技术特征、任何技术方案均是多种可选的技术特征或可选的技术方案中的一种或几种，为了描述简洁的需要本文件中无法穷举本实用新型的所有可替代的技术特征以及可替代的技术方案，也不便于每个技术特征的实施方式均强调其为可选的多种实施方式之一，所以本领域技术人员应该知晓：可以将本实用新型提供的任一技术手段进行替换或将本实用新型提供的任意两个或更多个技术手段或技术特征互相进行组合而得到新的
技术方案。本实施例内的任何技术特征以及任何技术方案均不限制本实用新型的保护范围，本实用新型的保护范围应该包括本领域技术人员不付出创造性劳动所能想到的任何替代技术方案以及本领域技术人员将本实用新型提供的任意两个或更多个技术手段或技术特征互相进行组合而得到的新的技术方案。
30.在本实用新型的描述中，需要说明的是，除非另有说明，
″
多个
″
的含义是两个或两个以上；术语
″
上
″
、
″
下
″
、
″
左
″
、
″
右
″
、
″
内
″
、
″
外
″
、
″
前端
″
、
″
后端
″
、
″
头部
″
、
″
尾部
″
等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语
″
第一
″
、
″
第二
″
、
″
第三
″
等仅用于描述目的，而不能理解为指示或暗示相对重要性。
31.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语
″
安装
″
、
″
相连
″
、
″
连接
″
应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可视具体情况理解上述术语在本实用新型中的具体含义。
32.本实用新型提供了一种提高用户使用体验和感受的分离筒及宠物厕所。
33.下面结合图1～图4对本实用新型提供的技术方案进行更为详细的阐述。
34.本实用新型提供了一种分离筒，包括：
35.筒本体，在所述筒本体上设置有排污口；
36.分离机构，所述分离机构设置在所述筒本体内一侧，所述分离机构将所述筒本体分隔成容纳区和如厕区，所述排污口开设在所述如厕区的侧壁上；
37.所述分离机构包括固定挡板和筛分板，所述固定挡板设置在靠近所述排污口的一侧，所述筛分板设置在远离所述排污口的一侧，在所述筛分板上设置有分离孔，所述容纳区与所述如厕区能够通过所述分离孔相连通；
38.并且，所述筛分板能够在所述筒本体内转动，驱动所述筛分板转动能够使所述筛分板的边缘与所述筒本体内壁之间形成间隙。
39.本实用新型提供的分离筒及宠物厕所，包括筒本体和分离机构，分离机构包括固定挡板和筛分板，固定挡板和筛分板将将筒本体分为容纳区和如厕区，在筛分板上设置有分离孔，当宠物在筒本体内如厕后，粪便与提前放入的宠物用香砂结团，然后转动筒本体，未结团的宠物用香砂经筛分板上的分离孔落入容纳区内，与粪便结团的宠物用香砂继续在筒本体内滚动直至从排污口排出，最后筒本体再反转归位，进入容纳区内的宠物用香砂会回到如厕区；另外，筛分板能够在筒本体内转动，当筒本体反转归位时，筛分板转动能够使筛分板的边缘与所述筒本体内壁之间形成间隙，利于容纳区内的宠物用香砂快速高效的返回至如厕区，提高用户使用感受。
40.作为本实用新型的进一步改进，在所述筛分板的两端设置有转动轴，在所述筒本体上对应位置设置有转动座，所述筛分板通过所述转动轴与所述转动座在所述筒本体内转动。
41.作为本实用新型的进一步改进，在所述转动座上设置有限位块，所述限位块位于所述筛分板的转动路径上。
42.上述结构中，筛分板通过转动轴和转动座的配合，实现在筒本体内转动，在转动座上还设置有限位块，限位块能够限制筛分板的转动量，控制筛分板在适宜的转动空间内，确保不同种类的猫砂均能够从筛分板的边缘与所述筒本体内壁之间的间隙排出，做到很好的兼容，用户在购买猫砂或者使用时没有限制。
43.作为本实用新型的进一步改进，所述筛分板倾斜设置在所述筒本体内，所述筛分板在重力的作用下抵接在所述限位块上。
44.在该改进中，筛分板倾斜设置在筒本体内，当处于宠物如厕位置时，筛分板在重力的作用下抵接在限位块上，此时，筛分板的边缘与所述筒本体内壁之间存在间隙，当筒本体转动时，筛分板在重力作用下会逐渐与筒本体内壁贴合，筛分板的边缘与所述筒本体内壁之间的间隙会变小直至没有间隙，未结团的宠物用香砂经筛分板上的分离孔落入容纳区内，与粪便结团的宠物用香砂继续在筒本体内滚动直至从排污口排出；当筒本体反转归位时，筛分板在重力作用下会逐渐与筒本体内壁分离至抵接在限位块上，此时，未结团的宠物用香砂会经过分离孔以及筛分板的边缘与所述筒本体内壁之间的间隙回到如厕区内。
45.作为本实用新型的进一步改进，所述筛分板与竖直方向的夹角为10-20度。
46.作为本实用新型的进一步改进，所述分离孔为腰型孔，且所述分离孔在所述筛分板上并列分布。
47.作为本实用新型的进一步改进，在所述分离孔的四周边缘设置有倒角。
48.分离孔采用腰型孔，长条形结构的分离孔能够有利于宠物用香砂的进出，兼容市面上不同种类的猫砂，从而提高用户使用感受。分离孔的四周设置有倒角，能够便于宠物用香砂流入分离孔中，使宠物用香砂快速流入或排出。
49.作为本实用新型的进一步改进，所述分离孔的宽度为10-13mm。
50.作为本实用新型的进一步改进，所述固定挡板与所述筛分板在同一平面上。
51.一种宠物厕所，包含如上所述的分离筒。
52.实施例1:
53.本实用新型提供的分离筒，如图1-4所示，包括：
54.筒本体1，在所述筒本体1上设置有排污口2和宠物进出口4；
55.分离机构3，所述分离机构3设置在所述筒本体1内一侧，所述分离机构3将所述筒本体1分隔成容纳区11和如厕区12，所述排污口2开设在所述如厕区12的顶壁上；
56.所述分离机构3包括固定挡板31和筛分板32，所述固定挡板31设置在靠近所述排污口2的一侧，所述筛分板32设置在远离所述排污口2的一侧，在所述筛分板32上设置有分离孔33，所述分离孔33为腰型孔，所述分离孔33在所述筛分板32上并列分布，且在所述分离孔33的四周边缘设置有倒角，所述容纳区11与所述如厕区12能够通过所述分离孔33相连通；
57.在所述筛分板32的两端设置有转动轴34，在所述筒本体1上对应位置设置有转动座13，所述筛分板32通过所述转动轴34与所述转动座13在所述筒本体1内转动，以使所述筛分板32的边缘与所述筒本体1内壁之间形成间隙。
58.在所述转动座13上还设置有限位块14，所述限位块14位于所述筛分板32的转动路径上。当所述筛分板32绕转动轴34转动时，所述限位块14限制所述筛分板32的转动极限位置。
59.在该实施例中，所述筛分板32倾斜设置在所述筒本体1内，所述筛分板32与竖直方向的夹角为15度，所述筛分板32在重力的作用下抵接在所述限位块14上。
60.一种宠物厕所，包含如上所述的分离筒。
61.以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
