一种宠物漏粮器的制作方法

萌宠菠菠乐园
2025-05-22 15:23

一种宠物漏粮器的制作方法

本实用新型涉及宠物玩具技术领域，尤其涉及宠物漏粮器。

背景技术：

宠物漏食器作为一种宠物(比如狗、猫等)玩具，目前在市面上较为热销。漏食器包括壳壁、壳壁内部形成的储食空间、及设置于壳壁上的漏食孔，通过预先在储食空间内填充一定量食物，宠物在食物气味的吸引下，便会去追逐或撕咬漏食器以企图吃到内部食物，那么在其把玩漏食器的过程中，食物便可以一定几率从预先设置的孔中漏下，从而达到愉悦宠物心情的目的。

现有技术中，漏食器大多设置为可滚动的形状(比如圆球、圆器等)，漏食器在地面滚动过程中，粮食从漏孔中掉出，但当前的设计中漏孔通常都是固定的，漏出宠物粮食的方式较为单一，无法进行漏粮位置的调节。

技术实现要素：

针对现有技术中存在的上述问题，现提供一种旨在实现宠物玩耍中漏出食物目的的宠物漏粮器，用以克服上述技术缺陷。

具体技术方案如下：

一种宠物漏粮器，包括：

内筒体，至少一端开口，且内筒体的每一开口端均可拆卸的安装有一端盖组件，用以封闭内筒体的开口端或露出开口端以置入宠物粮食；

护套，可相对转动的套设于内筒体的外周；

并且，内筒体的外周壁上开设有至少一个漏粮孔，护套上开设有至少一个与漏粮孔位置相对的漏孔，且宠物漏粮器在地面上滚动时宠物粮食能够从内筒体中经由漏粮孔及漏孔落至地面上。

较佳的，端盖组件包括：

螺旋套，内缘套设于内筒体的开口端的端部外周，外缘具有外螺纹；

端盖，内周具有内螺纹并旋设于螺旋套外部。

较佳的，内筒体的开口端的端部外周凹陷形成有用以套设螺旋套的环形槽。

较佳的，端盖组件还包括密封环，密封环套设于螺旋套的外周并于密封环与螺旋套之间形成环状空间，端盖面向螺旋套的一端突出形成有连接环结构，且内螺纹延伸至连接环结构的内缘，连接环结构伸入环状空间内部并与螺旋套的外螺纹相旋合。

较佳的，螺旋套背离端盖的一端突出形成有至少两个均匀布置的凸缘，密封环背离端盖的一端突出形成有与凸缘等数量且结构相配的卡扣，每一卡扣均扣合于一个凸缘上。

较佳的，端盖组件还包括支撑环，支撑环卡接于内筒体的开口端的端部内，且支撑环包括外圆环结构、设置于外圆环结构的内部通道中的至少一条加强筋，加强筋的两端均连接于外圆环结构的内周壁上，且加强筋与外圆环结构是一体的。

较佳的，内筒体的两端均开口设置，且端盖组件的数量为两个。

较佳的，护套的外周壁上还凹陷形成有至少一条螺旋状延伸的环向槽。

上述技术方案的有益效果在于：

宠物漏粮器包括内筒体、端盖组件、护套，使得能够实现宠物玩耍中漏出食物且漏出位置可调节的目的，能够有效愉悦宠物心情并锻炼智力。

附图说明

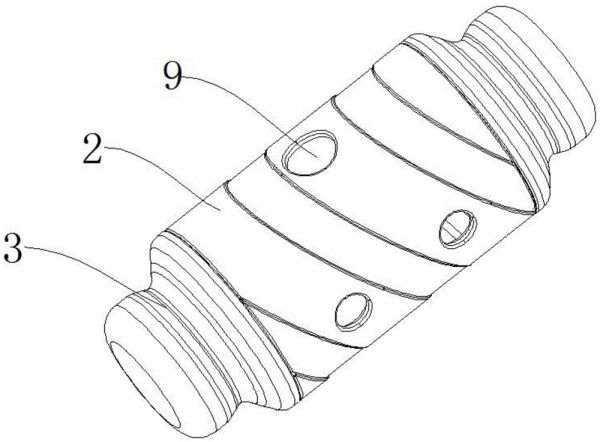

图1为本实用新型宠物漏粮器的立体图；

图2为本实用新型宠物漏粮器另一视角的立体图；

图3为本实用新型宠物漏粮器的结构爆炸图；

图4为本实用新型宠物漏粮器中端盖组件的结构爆炸图；

图5为本实用新型宠物漏粮器中内筒体的立体图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，以下实施例结合本实用新型提供作具体阐述。

参阅图1至5中所示，本实用新型提供的宠物漏粮器包括：

内筒体1，至少一端开口，且内筒体1的每一开口端均可拆卸的安装有一端盖组件3，用以封闭内筒体1的开口端或露出开口端以置入宠物粮食；

护套2，可相对转动的套设于内筒体1的外周；

并且，内筒体1的外周壁上开设有至少一个漏粮孔4，护套2上开设有至少一个与漏粮孔4位置相对的漏孔9，且宠物漏粮器在地面上滚动时宠物粮食能够从内筒体1中经由漏粮孔4及漏孔9落至地面上。

基于上述技术方案，宠物漏粮器包括内筒体1、端盖组件3、护套2，使得能够实现宠物玩耍中漏出食物且漏出位置可调节的目的，能够有效愉悦宠物心情并锻炼智力。

值得指出的是，漏粮孔4包括至少一个第一大孔和至少一个第一小孔，且第一大孔的直径大于第一小孔的直径，漏孔9包括至少一个第二大孔和至少一个第二小孔，且第二大孔的直径大于第二小孔的直径，并且，第一大孔位于第二大孔随护套2转动的转动路径上，第一小孔位于第二小孔水护套2转动的转动路径上。使得人们可以通过转动护套而使得至少一个漏粮孔4和漏孔3相对并可进行调节，且该位置和尺寸关系并不局限于此。

在一种优选的实施方式中，端盖组件3包括：螺旋套6，内缘套设于内筒体1的开口端的端部外周，外缘具有外螺纹；端盖8，内周具有内螺纹并旋设于螺旋套6外部。显然，端盖8整体为盖状结构，敞口一侧的内缘开设内螺纹。进一步的，内筒体1的开口端的端部外周凹陷形成有用以套设螺旋套6的环形槽11，使得装配结构更为稳定。进一步的，端盖组件3还包括密封环7，密封环7套设于螺旋套6的外周并于密封环7与螺旋套6之间形成环状空间，端盖8面向螺旋套6的一端突出形成有连接环结构81，且内螺纹延伸至连接环结构81的内缘，连接环结构81伸入环状空间内部并与螺旋套6的外螺纹相旋合。进一步的，螺旋套6背离端盖8的一端突出形成有至少两个均匀布置的凸缘61，密封环7背离端盖8的一端突出形成有与凸缘61等数量且结构相配的卡扣71，每一卡扣71均扣合于一个凸缘61上。

作为进一步的优选实施方式，端盖组件3还包括支撑环5，支撑环5卡接于内筒体1的开口端的端部内，且支撑环5包括外圆环结构51、设置于外圆环结构51的内部通道中的至少一条加强筋52，加强筋52的两端均连接于外圆环结构51的内周壁上，且加强筋52与外圆环结构51是一体的。使得一方面打开端盖8后能够经由加强筋52与外圆环结构51之间的间隙投入宠物粮食，且在漏粮器滚动时不易于掉出，另一方面加强筋52能够有效增强支撑环5及内筒体1的开口端的强度，不易于因宠物撕咬而变形。

作为进一步的优选实施方式，内筒体1的两端均开口设置，且端盖组件3的数量为两个。进一步的，每一支撑环5中，加强筋52的数量为一条。进一步的，上述的凸缘61和卡扣71在每一端盖组件3内的数量均为均匀布置的四个，但并不局限于此。进一步的，内筒体1整体呈中部直径大于两端直径的筒体结构，且护套2两端延伸至密封环7的外周。进一步的，护套2的外周壁上还凹陷形成有至少一条螺旋状延伸的环向槽21，使得漏粮器在地上滚动时避免粮食漏出后卡置其向前移动。此外，漏孔9和漏粮孔4的具体数量和位置可根据实际产品尺寸而设计，只需要保证护套2相对于内筒体1转动时，至少有一个漏孔9能够与漏粮孔4相对而使得内部的宠物粮食能够漏出，优选的，是如本申请的附图中所示的：漏粮孔4的数量为呈两组分立于两侧设计的六个第一小孔和位于中间位置的一个第一大孔，漏孔9的数量为呈两组分立于两侧设计的四个第二小孔和位于中间位置的一个第二大孔，且漏粮孔4的第一小孔位于漏孔9的第二小孔的转动路径上，漏粮孔4的第一大孔也位于漏孔9的第二大孔的转动路径上。

以上所述仅为本实用新型的较佳实施例，对本实用新型而言仅仅是说明性的，而非限制性的。本专业技术人员理解，在本实用新型权利要求所限定的精神和范围内可对其进行许多改变，修改，甚至等效，但都将落入本实用新型的保护范围内。
