一种仿生动力振翼装置及仿真振翅鸟玩具的制作方法

萌宠菠菠乐园
2025-05-24 07:23

本技术属玩具，涉及一种仿生动力振翼装置及仿真振翅鸟玩具。

背景技术：

1、玩具是供人们尤其是儿童或宠物进行玩乐和游戏的产品，随着人们生活水平的提高，对儿童或宠物所玩的玩具的需求也越来越高，从最初的手动玩具一步步发展升级为现在的电动玩具作为主流。而目前，现有的带翅膀的鸟型玩具，仅仅只是将身型和翅膀等模块进行简单地组合，然后通过电机进行控制，翅膀结构过于简单，导致鸟型玩具整体活动起来较为僵硬不够仿真，缺乏乐趣，并且由于现有的鸟型玩具身型和翅膀之间的连接处较为薄弱，而儿童或宠物在玩耍时会将玩具进行投掷，或不小心将玩具掉落至地面，就会使得玩具内部的电器件位移松动，以及使得翅膀磕碰甚至严重时还会造成翅膀连接轴断裂导致玩具整体损坏，不能正常进行使用。

2、为此，设计一种仿生动力振翼装置及仿真振翅鸟玩具，从而克服上述问题。

技术实现思路

1、本实用新型的目的在于克服现有技术存在的不足，而提供一种结构简单，安装拆卸方便，功能多样，整体牢固，使用寿命长的仿生动力振翼装置及仿真振翅鸟玩具。

2、本实用新型是通过如下的技术方案予以实现的：一种仿生动力振翼装置，它包括装置主体，所述主体由主体底盖、主体机壳、主体顶盖组成，分别通过卡扣或螺丝固定，在主体机构内安装有电机、电池、pcb板，电机由电池带动，pcb板控制电池的开关以及电机的转动，所述电机其中一侧安装有带小齿轮的转动轴，该带小齿轮的转动轴伸至主体机壳和主体顶盖之间，所述主体机壳和主体顶盖之间用于放置齿轮组，该齿轮组与小齿轮齿合转动，该齿轮组上安装有摆臂，通过齿轮组带动摆臂来回转动，当该装置侧向摆放时，摆臂上下摆动达到仿生振翼的效果。

3、作为优选：所述主体底盖上设置有两个区域，其中一个区域内开设有电机固定孔，用于放置和固定电机，另一个区域在电机的前方，在该区域内安装有凸起的固定槽，固定槽的前方嵌入且固定有pcb板，后方为电池安装槽，用于放置电池，所述主体底盖与主体机壳相互对应拼合后，将电池、电机、pcb板包裹在主体机壳内。

4、作为优选：所述主体机壳与主体顶盖卡接闭合后，其内部形成了一个用于放置齿轮组的齿轮腔，齿轮腔由中间的主齿轮腔和两侧的副齿轮腔组成，主齿轮腔放置主齿轮，副齿轮腔中放置从动齿轮，并在副齿轮腔外侧安装有摆臂。

5、作为优选：所述主齿轮通过齿轮轴固定在主齿轮腔中，从动齿轮通过摆臂定位柱安装在副齿轮腔中，在摆臂定位柱的上方和下方分别安装有摆臂和摆臂固定座，电机带动主齿轮，主齿轮带动从动齿轮转动，从动齿轮带动摆臂左右转动。

6、作为优选：所述主齿轮由至少一个齿轮构成。

7、作为优选：所述摆臂为长摆臂或短摆臂，摆臂上套有仿真羽毛。

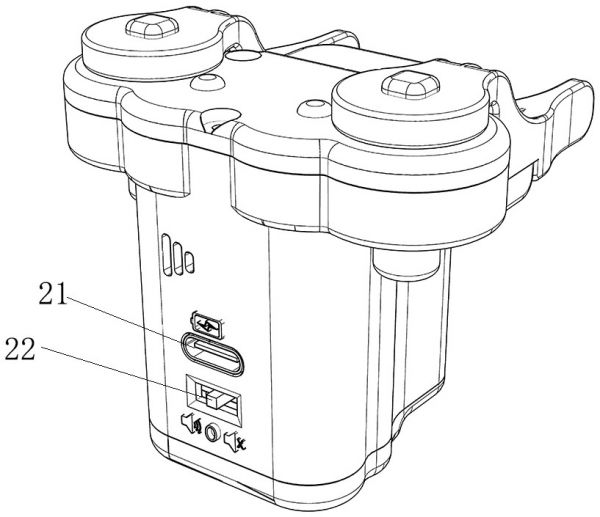

8、作为优选：所述pcb板上安装有充电口和开关按钮，在主体机壳上对应位置开设有充电通孔和开关按钮孔，并在开关按钮孔内正对开关按钮还安装有开关按钮帽。

9、一种仿真振翅鸟玩具，所述仿真振翅鸟由上述的仿生动力振翼装置和仿真鸟套组成，仿真鸟套套设在仿生动力振翼装置外。

10、本实用新型相比于现有技术，其有益效果如下：

11、1.本实用新型整体体积优化更小，便于装配，造价成本低。

12、2.本实用新型通过pcb板控制齿轮组和电机进行工作，控制与之相连的摆臂进行摆动，在摆臂上套有仿真羽毛，使得玩具在使用时，整体更为仿真，大大提高了用户的使用体验。

13、3. 本实用新型在主体底盖上分别设置有用于放置和固定电机的电机固定孔，用于安装和固定pcb板的固定槽以及用于放置电池的电池安装槽，且主体底盖和壳体拼合后将电池、电机、pcb板包裹在主体机壳，可以很好地保护电池、电机、pcb板，可以一定程度上避免玩具掉落至地面，冲击导致内部电器件松动碰撞造成的损坏。

技术特征：

1.一种仿生动力振翼装置，它包括装置主体，其特征在于：所述主体由主体底盖、主体机壳、主体顶盖组成，分别通过卡扣或螺丝固定，在主体机构内安装有电机、电池、pcb板，电机由电池带动，pcb板控制电池的开关以及电机的转动，所述电机其中一侧安装有带小齿轮的转动轴，该带小齿轮的转动轴伸至主体机壳和主体顶盖之间，所述主体机壳和主体顶盖之间用于放置齿轮组，该齿轮组与小齿轮齿合转动，该齿轮组上安装有摆臂，通过齿轮组带动摆臂来回转动，当该装置侧向摆放时，摆臂上下摆动达到仿生振翼的效果。

2.根据权利要求1所述的仿生动力振翼装置，其特征在于：所述主体底盖上设置有两个区域，其中一个区域内开设有电机固定孔，用于放置和固定电机，另一个区域在电机的前方，在该区域内安装有凸起的固定槽，固定槽的前方嵌入且固定有pcb板，后方为电池安装槽，用于放置电池，所述主体底盖与主体机壳相互对应拼合后，将电池、电机、pcb板包裹在主体机壳内。

3.根据权利要求2所述的仿生动力振翼装置，其特征在于：所述主体机壳与主体顶盖卡接闭合后，其内部形成了一个用于放置齿轮组的齿轮腔，齿轮腔由中间的主齿轮腔和两侧的副齿轮腔组成，主齿轮腔放置主齿轮，副齿轮腔中放置从动齿轮，并在副齿轮腔外侧安装有摆臂。

4.根据权利要求3所述的仿生动力振翼装置，其特征在于：所述主齿轮通过齿轮轴固定在主齿轮腔中，从动齿轮通过摆臂定位柱安装在副齿轮腔中，在摆臂定位柱的上方和下方分别安装有摆臂和摆臂固定座，电机带动主齿轮，主齿轮带动从动齿轮转动，从动齿轮带动摆臂左右转动。

5.根据权利要求4所述的仿生动力振翼装置，其特征在于：所述主齿轮由至少一个齿轮构成。

6.根据权利要求4所述的仿生动力振翼装置，其特征在于：所述摆臂为长摆臂或短摆臂，摆臂上套有仿真羽毛。

7.根据权利要求2所述的仿生动力振翼装置，其特征在于：所述pcb板上安装有充电口和开关按钮，在主体机壳上对应位置开设有充电通孔和开关按钮孔，并在开关按钮孔内正对开关按钮还安装有开关按钮帽。

8.一种仿真振翅鸟玩具，其特征在于：所述仿真振翅鸟由权利要求1-6任意一项所述的仿生动力振翼装置和仿真鸟套组成，仿真鸟套套设在仿生动力振翼装置外。

技术总结
本技术为一种仿生动力振翼装置及仿真振翅鸟玩具，它包括装置主体，所述主体由主体底盖、主体机壳、主体顶盖组成，分别通过卡扣或螺丝固定，在主体机构内安装有电机、电池、PCB板，电机由电池带动，PCB板控制电池的开关以及电机的转动，所述电机其中一侧安装有带小齿轮的转动轴，该带小齿轮的转动轴伸至主体机壳和主体顶盖之间，所述主体机壳和主体顶盖之间用于放置齿轮组，该齿轮组与小齿轮齿合转动，该齿轮组上安装有摆臂，通过齿轮组带动摆臂来回转动，当该装置侧向摆放时，摆臂上下摆动达到仿生振翼的效果。本技术具有结构简单，安装拆卸方便，功能多样等优点。

技术研发人员：刘永忠,潘杰
受保护的技术使用者：杭州宠居智能有限公司
技术研发日：20240321
技术公布日：2025/2/20
