一种宠物喂养用自动闭门宠物笼的制作方法
本发明属于动物房舍的，涉及一种宠物喂养用自动闭门宠物笼。
背景技术：
1、随着现代生活的日益丰富，越来越多的人选择饲养宠物。在日常生活中，当主人外出或有客人来访时，为了防止宠物随意走动，通常会将宠物暂时安置在宠物笼内，这不仅保障了宠物的安全，也避免了它们可能造成的混乱。
2、现有的宠物笼设计通常较为简单，仅提供了一个基本的安全空间，然而，这种设计存在一些不便之处，首先，宠物笼的门在打开和关闭时都需要主人手动操作，特别是在宠物需要自行进入笼内活动或进食时，主人必须亲自开合门才能让宠物进出，如果主人不在家，宠物就无法自由进入笼内，使用起来非常不便；此外，现有的宠物笼大多由多个铁网框架构成，导致整个笼子容易进风，在风较大时，这会带走宠物笼内部的热量，可能导致宠物失温，影响其舒适度和健康。
技术实现思路
1、有鉴于此，本发明提供一种宠物喂养用自动闭门宠物笼。
2、本发明的技术方案为：一种宠物喂养用自动闭门宠物笼，包括有底板、笼子、喂食结构、门框结构和保护机构，所述底板顶部连接有笼子，所述笼子上设置有供宠物进出的开口，所述笼子上设有用于对宠物进行喂食的喂食结构、用于挡住开口的门框结构和用于遮挡笼子的保护机构。
3、作为本发明的一种优选技术方案，喂食结构包括有滑块、锁定螺杆、喂食盆和投喂框，所述笼子上滑动连接有两个滑块，两个滑块分别位于开口的两侧，所述滑块上通过螺纹连接有锁定螺杆，所述滑块上连接有喂食盆，所述喂食盆上连通有投喂框，所述喂食盆位于笼子内，所述投喂框位于笼子外。
4、作为本发明的一种优选技术方案，门框结构包括有提拉架和遮挡门，所述笼子上滑动连接有提拉架，所述提拉架下部转动连接有遮挡门，所述遮挡门能够挡住开口。
5、作为本发明的一种优选技术方案，保护机构包括有上挡板、遮挡框、旋转轮、调节螺杆、双向螺杆、蜗杆和蜗轮，所述笼子上部均匀间隔连接有多个上挡板，所述上挡板能够挡住笼子上部之间的间隙，所述笼子内部均转动连接有两根调节螺杆，所述笼子内滑动连接有遮挡框，所述笼子与调节螺杆螺纹连接，所述遮挡框下移能够挡住笼子下部，所述笼子上转动连接有双向螺杆，双向螺杆两端均连接有蜗杆，两个蜗杆上均连接有旋转轮，所述调节螺杆上部连接有蜗轮，所述蜗轮与所述蜗杆啮合。
6、作为本发明的一种优选技术方案，还包括有遮挡机构，所述遮挡机构包括有遮挡帘和连接杆，所述笼子内顶部安装有遮挡帘，所述遮挡帘两侧均连接有连接杆，所述连接杆与所述笼子滑动连接，所述连接杆与所述双向螺杆螺纹配合。
7、作为本发明的一种优选技术方案，还包括有吸尘机构，所述吸尘机构包括有吸尘框、电动导轨、废物收集框、吸尘风机和吸尘管，所述底板两侧均安装有电动导轨，两个电动导轨的移动体之间连接有吸尘框，所述底板两侧均连接有废物收集框，所述废物收集框与所述吸尘框之间连通有吸尘管，所述底板两侧中部均安装有吸尘风机，所述吸尘风机的进风侧朝向废物收集框。
8、作为本发明的一种优选技术方案，还包括有电动清洁刷辊和梳理板，所述吸尘框上转动连接有电动清洁刷辊，所述吸尘框内上部连接有梳理板，所述电动清洁刷辊上的刷毛能够穿过梳理板上的梳理槽。
9、作为本发明的一种优选技术方案，还包括有集尘盒和挡尘滤网，所述废物收集框内滑动连接有集尘盒，所述集尘盒上连接有挡尘滤网，所述挡尘滤网位于吸尘风机朝向废物收集框的侧面，所述吸尘管与所述集尘盒内部连通，所述集尘盒左侧穿出底板左侧面。
10、本发明的有益效果为：1、本发明在使用的过程中，宠物进入笼子时，可以从外部可以直接将遮挡门推开，通过开口进入笼子内部，而进入后，遮挡门闭合，宠物难以从笼子内部出来，从而起到自动闭合笼门的作用，无需人工手动操作，操作时更加方便。
11、2、本发明在使用的过程中，可以将遮挡帘展开，随后配合上挡板和遮挡框来将整个笼子的缝隙挡住，避免进风，保证笼子内部的热量，避免宠物失温，保证了宠物的舒适度和健康。
技术特征：

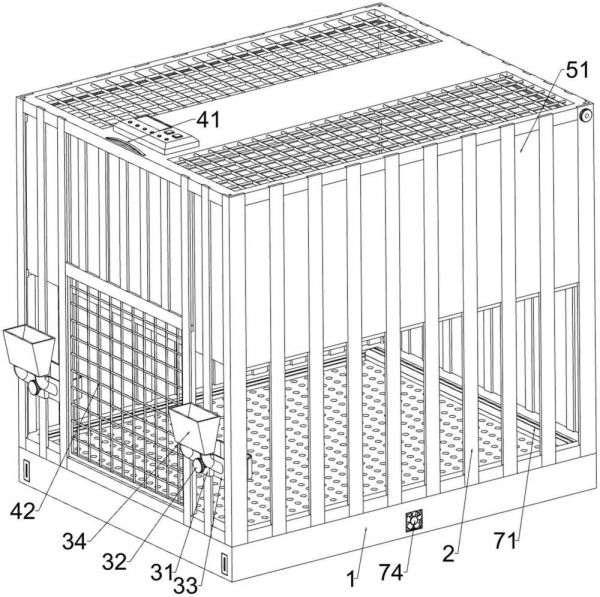

1.一种宠物喂养用自动闭门宠物笼，其特征在于，包括有底板(1)、笼子(2)、喂食结构、门框结构和保护机构，所述底板(1)顶部连接有笼子(2)，所述笼子(2)上设置有供宠物进出的开口，所述笼子(2)上设有用于对宠物进行喂食的喂食结构、用于挡住开口的门框结构和用于遮挡笼子(2)的保护机构。
2.如权利要求1所述的一种宠物喂养用自动闭门宠物笼，其特征在于，喂食结构包括有滑块(31)、锁定螺杆(32)、喂食盆(33)和投喂框(34)，所述笼子(2)上滑动连接有两个滑块(31)，两个滑块(31)分别位于开口的两侧，所述滑块(31)上通过螺纹连接有锁定螺杆(32)，所述滑块(31)上连接有喂食盆(33)，所述喂食盆(33)上连通有投喂框(34)，所述喂食盆(33)位于笼子(2)内，所述投喂框(34)位于笼子(2)外。
3.如权利要求2所述的一种宠物喂养用自动闭门宠物笼，其特征在于，门框结构包括有提拉架(41)和遮挡门(42)，所述笼子(2)上滑动连接有提拉架(41)，所述提拉架(41)下部转动连接有遮挡门(42)，所述遮挡门(42)能够挡住开口。
4.如权利要求3所述的一种宠物喂养用自动闭门宠物笼，其特征在于，保护机构包括有上挡板(51)、遮挡框(52)、旋转轮(53)、调节螺杆(54)、双向螺杆(55)、蜗杆(56)和蜗轮(57)，所述笼子(2)上部均匀间隔连接有多个上挡板(51)，所述上挡板(51)能够挡住笼子(2)上部之间的间隙，所述笼子(2)内部均转动连接有两根调节螺杆(54)，所述笼子(2)内滑动连接有遮挡框(52)，所述笼子(2)与调节螺杆(54)螺纹连接，所述遮挡框(52)下移能够挡住笼子(2)下部，所述笼子(2)上转动连接有双向螺杆(55)，双向螺杆(55)两端均连接有蜗杆(56)，两个蜗杆(56)上均连接有旋转轮(53)，所述调节螺杆(54)上部连接有蜗轮(57)，所述蜗轮(57)与所述蜗杆(56)啮合。
5.如权利要求4所述的一种宠物喂养用自动闭门宠物笼，其特征在于，还包括有遮挡机构，所述遮挡机构包括有遮挡帘(61)和连接杆(62)，所述笼子(2)内顶部安装有遮挡帘(61)，所述遮挡帘(61)两侧均连接有连接杆(62)，所述连接杆(62)与所述笼子(2)滑动连接，所述连接杆(62)与所述双向螺杆(55)螺纹配合。
6.如权利要求5所述的一种宠物喂养用自动闭门宠物笼，其特征在于，还包括有吸尘机构，所述吸尘机构包括有吸尘框(71)、电动导轨(72)、废物收集框(73)、吸尘风机(74)和吸尘管(75)，所述底板(1)两侧均安装有电动导轨(72)，两个电动导轨(72)的移动体之间连接有吸尘框(71)，所述底板(1)两侧均连接有废物收集框(73)，所述废物收集框(73)与所述吸尘框(71)之间连通有吸尘管(75)，所述底板(1)两侧中部均安装有吸尘风机(74)，所述吸尘风机(74)的进风侧朝向废物收集框(73)。
7.如权利要求6所述的一种宠物喂养用自动闭门宠物笼，其特征在于，还包括有电动清洁刷辊(81)和梳理板(82)，所述吸尘框(71)上转动连接有电动清洁刷辊(81)，所述吸尘框(71)内上部连接有梳理板(82)，所述电动清洁刷辊(81)上的刷毛能够穿过梳理板(82)上的梳理槽。
8.如权利要求7所述的一种宠物喂养用自动闭门宠物笼，其特征在于，还包括有集尘盒(91)和挡尘滤网(92)，所述废物收集框(73)内滑动连接有集尘盒(91)，所述集尘盒(91)上连接有挡尘滤网(92)，所述挡尘滤网(92)位于吸尘风机(74)朝向废物收集框(73)的侧面，所述吸尘管(75)与所述集尘盒(91)内部连通，所述集尘盒(91)左侧穿出底板(1)左侧面。
技术总结
本发明属于动物房舍的技术领域，涉及一种宠物喂养用自动闭门宠物笼，包括有底板、笼子、喂食结构、门框结构和保护机构，所述底板顶部连接有笼子，所述笼子上设置有供宠物进出的开口，所述笼子上设有用于对宠物进行喂食的喂食结构、用于挡住开口的门框结构和用于遮挡笼子的保护机构。本发明在使用的过程中，宠物进入笼子时，可以从外部可以直接将遮挡门推开，通过开口进入笼子内部，而进入后，遮挡门闭合，宠物难以从笼子内部出来，从而起到自动闭合笼门的作用，无需人工手动操作，操作时更加方便。
技术研发人员：林国文
受保护的技术使用者：宁波柯尼金属制品有限公司
技术研发日：
技术公布日：2025/2/17
