Arduino遥控宠物喂食器

萌宠菠菠乐园
2026-05-01 20:03

描述

通过这个简单的 Arduino 项目，您可以使用遥控器喂养您的宠物。您只需要一个 Arduino Uno 板（或类似的）、一个塑料瓶、一个伺服电机（不必非常强大）、一个电视遥控器、红外接收器 (TS0P1738) 和一小块纸板。

让我们开始吧！

安装 IR 库：

我们需要与 arduino 关联的第一件事是下载 IR 库。

从以下链接下载 IR 库并安装它：https ://github.com/z3t0/Arduino-IRremote

解码红外信号：

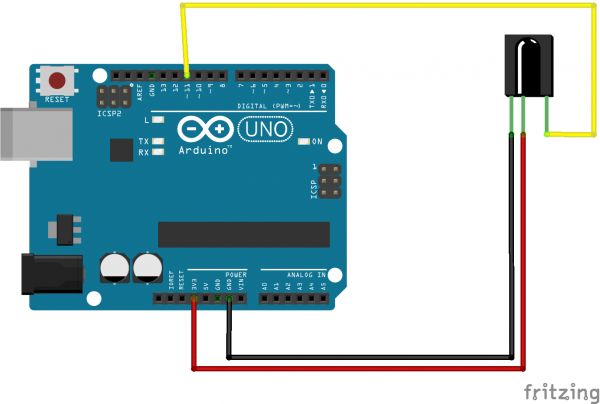

首先，您需要根据给定的电路图连接部件：

您可以在下面检查 TSOP1738 的引脚：

TSOP1738的管脚

使用以下代码解码红外遥控器：

/* The IR sensor's pins are attached to Arduino as so: Pin 1 to Vout (pin 11 on Arduino) Pin 2 to GND Pin 3 to Vcc (+5v from Arduino) */ #include int IRpin = 11; IRrecv irrecv(IRpin); decode_results results; void setup() { Serial.begin(9600); irrecv.enableIRIn(); // Start the receiver } void loop() { if (irrecv.decode(&results)) { Serial.println(results.value, DEC); // Print the Serial 'results.value' irrecv.resume(); // Receive the next value } } 打开 Arduino IDE 并上传代码打开串行监视器将遥控器对准传感器并按下每个按钮您可以看到每个按钮的不同数字

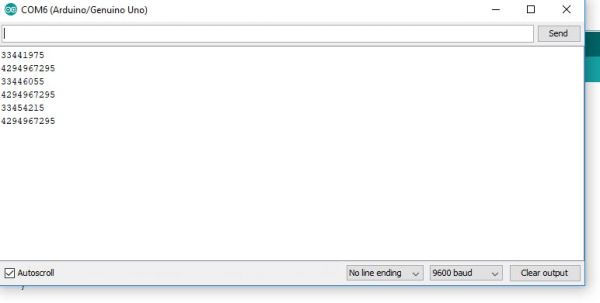

考虑任意两个按钮，并记下解码值。在我的情况下，我选择了电源按钮和模式按钮。

我得到以下值：

电源键=33441975模式按钮=33446055

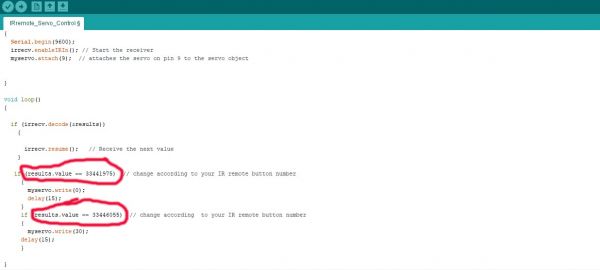

我们将使用这两个值来控制伺服电机的旋转。您需要在下一步给出的程序中添加这两个值：

让我们设置最终的硬件！

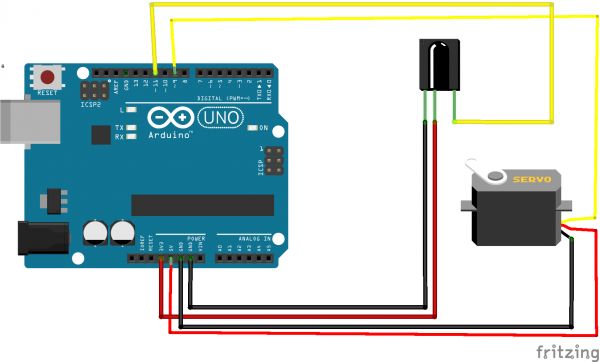

最终巡回赛！

将伺服的信号引脚连接到 arduino 上的引脚#9将伺服的 VCC 和 GND 引脚连接到 arduino 上的 5V VCC 和 GND伺服器将粘在塑料瓶的一端，并旋转一块足够小的纸板以关闭瓶子的开口，从而阻止食物。如果所有硬件设置都正确连接，您可以简单地编译并将以下草图上传到板上。

#include #include int IRpin = 11; // pin for the IR sensor IRrecv irrecv(IRpin); decode_results results; Servo myservo; void setup() { Serial.begin(9600); irrecv.enableIRIn(); // Start the receiver myservo.attach(9); // attaches the servo on pin 9 to the servo object } void loop() { if (irrecv.decode(&results)) { irrecv.resume(); // Receive the next value } if (results.value == 33441975) // change according to your IR remote button number { myservo.write(0); delay(15); } if (results.value == 33446055) // change according to your IR remote button number { myservo.write(30); delay(15); } }

现在，您可以通过这个简单的项目使用遥控器控制宠物喂食器分配器的打开。:-)
