1.本实用新型涉及一种宠物用品,尤其涉及一种宠物水杯。
背景技术:
2.宠物也需要专用的饮水容器,尤其天热外出时,宠物需要经常饮水。传统的盆,槽等外出不易携带,而人用的杯子、水瓶等由于瓶口形状无法适用于宠物的嘴型,水塘或河水非随时可用且不卫生。因此,需要宠物专用的便携、环保、饮水方便的专用水杯。
3.目前,常用的宠物便携杯实际上就是一个带有储水组件的水槽,在使用过程中按动杯体按钮,按钮带动推杆使水口打开,水流入水槽,但相对出水推杆和按钮结构设计复杂,占用空间尺寸大,按钮费力且结构可靠性不好,影响水杯水和食物的容量空间,并且水杯体积大不便携带。同时,按钮存在漏水隐患,瓶体内的水容易误触流出,并且无法对饮水槽进行清洁保护,容易污染水源。
4.有鉴于上述的缺陷,本设计人,积极加以研究创新,以期创设一种宠物水杯,使其更具有产业上的利用价值。
技术实现要素:
5.为解决上述技术问题,本实用新型的目的是提供一种宠物水杯。
6.本实用新型的宠物水杯,包括有储水杯体,其中:所述储水杯体的前端设置有出水引导装置,所述出水引导装置上设置有出水控制装置,所述出水引导装置上连接有水槽,所述水槽内设有引流管路,所述水槽上开设有漏水孔,所述引流管路的出水端与漏水孔相连,所述引流管路的入水端通过漏水组件与出水控制装置相连,所述水槽上还设置有开关装置,所述开关装置的一端与出水控制装置相接触,处于非使用状态时,所述出水控制装置的一端与漏水组件相接触。
7.进一步地,上述的宠物水杯,其中,所述出水引导装置包括有分流盖,所述分流盖与储水杯体的前端相连,所述分流盖上设有衔接槽,所述衔接槽上开设有导流孔,所述衔接槽内设置有出水控制装置。
8.更进一步地,上述的宠物水杯,其中,所述分流盖包括有盖本体,所述导流孔的周围环绕分布有若干分流间隔。
9.更进一步地,上述的宠物水杯,其中,所述分流盖内设置有吸附碳组件。
10.更进一步地,上述的宠物水杯,其中,所述出水控制装置包括有与出水引导装置中的衔接槽相接触的底部连杆,所述底部连杆的底部设置有导流块,所述导流块上设置有防水塞,所述漏水组件包括有漏水盖,所述漏水盖的尾端通过o型圈与引流管路的入水端通相连,处于非使用状态时,所述防水塞与漏水盖相接触。
11.更进一步地,上述的宠物水杯,其中,所述开关装置包括有按压杆,所述按压杆上设置有封水胶垫,所述按压杆的底部与出水控制装置的底部连杆的顶部相连。
12.更进一步地,上述的宠物水杯,其中,所述按压杆的顶部设置有按钮。
13.更进一步地,上述的宠物水杯,其中,所述储水杯体的后端连接有储粮杯,所述储水杯体的后端设置有主螺纹,所述储粮杯的前端设置有副螺纹,所述储粮杯与储水杯体的后端螺纹连接;或是,所述储水杯体的后端设置有卡环,所述储粮杯的前端设置有凹槽,所述储粮杯与储水杯体后端的卡扣连接。
14.更进一步地,上述的宠物水杯,其中,所述储水杯体的后端连接有垃圾袋杯体,所述储水杯体的后端设置有主螺纹,所述垃圾袋杯体的前端设置有副螺纹,所述垃圾袋杯体与储水杯体的后端螺纹连接;或是,所述储水杯体的后端设置有卡环,所述垃圾袋杯体的前端设置有凹槽,所述垃圾袋杯体与储水杯体后端的卡扣连接。
15.再进一步地,上述的宠物水杯,其中,所述储水杯体与水槽之间设置有防水圈和挂扣环。
16.借由上述方案,本实用新型至少具有以下优点:
17.1、通过出水引导装置、出水控制装置的配合,在开关装置的使用下可以实现顺利的出水控制,便于宠物饮水。
18.2、通过储粮杯的存在,可以实现适度食物的存储备用。
19.3、设有垃圾袋杯体,可以实现垃圾袋的存储,便于使用。
20.4、整体构造简单,易于使用、清洁。
21.5、可以通过挂扣实现穿绳携带,便于外出使用。
22.上述说明仅是本实用新型技术方案的概述,为了能够更清楚了解本实用新型的技术手段,并可依照说明书的内容予以实施,以下以本实用新型的较佳实施例并配合附图详细说明如后。
附图说明

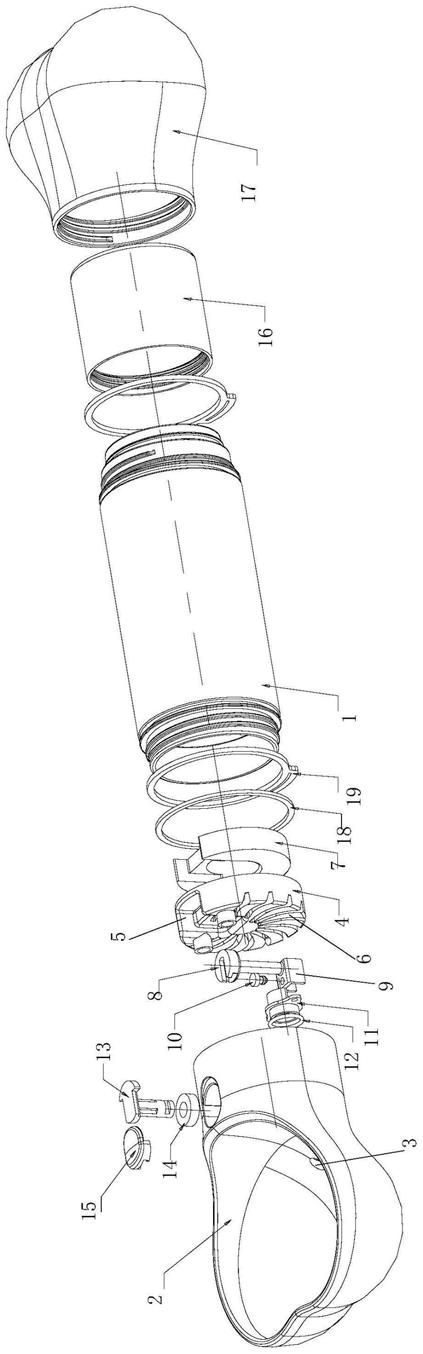

23.图1是宠物水杯的爆炸结构示意图。
24.图2是宠物水杯的剖面结构示意图。
25.图中各附图标记的含义如下。
26.1 储水杯体
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
2 水槽
27.3 漏水孔
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
4 分流盖
28.5 衔接槽
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
6 分流间隔
29.7 吸附碳组件
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
8 底部连杆
30.9 导流块
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
10 防水塞
31.11 漏水盖
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
12 o型圈
32.13 按压杆
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
14 封水胶垫
33.15 按钮
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
16 储粮杯
34.17 垃圾袋杯体
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
18 防水圈
35.19 挂扣环
具体实施方式
36.下面结合附图和实施例,对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型,但不用来限制本实用新型的范围。
37.如图1至2的宠物水杯,包括有储水杯体1,其与众不同之处在于:储水杯体1的前端设置有出水引导装置,出水引导装置上设置有出水控制装置。这样,能够有效控制出水流速,不会造成流量过大而冲出。同时,为了便于宠物饮水便利,在出水引导装置上连接有水槽2。具体来说,水槽2内设有引流管路,水槽2上开设有漏水孔3,引流管路的出水端与漏水孔3相连,引流管路的入水端通过漏水组件与出水控制装置相连。考虑到用户单手操作的便利,在水槽2上还设置有开关装置,开关装置的一端与出水控制装置相接触。在处于非使用状态时,出水控制装置的一端与漏水组件相接触。
38.结合本实用新型一较佳的实施方式来看,出水引导装置包括有分流盖4,分流盖4与储水杯体1的前端相连,分流盖4上设有衔接槽5,衔接槽5上开设有导流孔,衔接槽5内设置有出水控制装置。结合实际使用来看,为了避免倾倒期间,水流直接冲击流入到水槽2内造成不必要的飞溅,采用的分流盖4包括有盖本体,导流孔的周围环绕分布有若干分流间隔6。这样,在出水的时候,水流被分流间隔6进行适当的缓冲,不会出现冲击。并且,为了有效吸附可能存在的杂质,对水质实现适度净化,在分流盖4内设置有吸附碳组件7。
39.进一步来看,考虑到出水控制的便利,出水控制装置包括有与出水引导装置中的衔接槽5相接触的底部连杆8,底部连杆8的底部设置有导流块9,导流块9上设置有防水塞10。同时,为了在倾倒使用期间让水顺利流入到水槽2中,漏水组件包括有漏水盖11,漏水盖11的尾端通过o型圈12与引流管路的入水端通相连。为了提高密封效果,处于非使用状态时,防水塞10与漏水盖11相接触。
40.结合实际实施来看,开关装置包括有按压杆13,按压杆13上设置有封水胶垫14,按压杆13的底部与出水控制装置的底部连杆8的顶部相连。这样,可以实现有效的联动控制。同时,考虑到按压的舒适,且避免出现按压卡死,在按压杆13的顶部设置有按钮15。
41.再进一步来看,考虑到外出期间可以实现宠物食物的适度携带,储水杯体1的后端连接有储粮杯16,储水杯体1的后端设置有主螺纹,储粮杯16的前端设置有副螺纹,储粮杯16与储水杯体1的后端螺纹连接。或者,储水杯体1的后端设置有卡环,储粮杯16的前端设置有凹槽,储粮杯16与储水杯体1后端的卡扣连接。当然,卡环与卡扣的位置根据加工工艺的不同可以互换。
42.同时,考虑到宠物户外活动的时候可能需要排便,为了不造成污染,可以实现就地清洁,且可以对活动产生的垃圾进行收纳,储水杯体1的后端连接有垃圾袋杯体17,储水杯体1的后端设置有主螺纹,垃圾袋杯体17的前端设置有副螺纹,垃圾袋杯体17与储水杯体1的后端螺纹连接。或是,储水杯体1的后端设置有卡环,垃圾袋杯体17的前端设置有凹槽,垃圾袋杯体17与储水杯体1后端的卡扣连接。实际使用的时候,可以在圾袋杯体内放置适量的垃圾袋备用。实施的时候,可以同时装配垃圾袋杯体17与储粮杯16,两者可以相互嵌套不受影响。
43.再者,储水杯体1与水槽2之间设置有防水圈18和挂扣环19。这样,可以提高有效的密封性,确保使用期间不出现渗漏。同时,依托于挂扣环19的存在,可以安装适当的挂扣,便于穿绳携带。
44.通过上述的文字表述并结合附图可以看出,采用本实用新型后,拥有如下优点:
45.1、通过出水引导装置、出水控制装置的配合,在开关装置的使用下可以实现顺利的出水控制,便于宠物饮水。
46.2、通过储粮杯的存在,可以实现适度食物的存储备用。
47.3、设有垃圾袋杯体,可以实现垃圾袋的存储,便于使用。
48.4、整体构造简单,易于使用、清洁。
49.5、可以通过挂扣实现穿绳携带,便于外出使用。
50.以上所述仅是本实用新型的优选实施方式,并不用于限制本实用新型,应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型技术原理的前提下,还可以做出若干改进和变型,这些改进和变型也应视为本实用新型的保护范围。
技术特征:
1.宠物水杯,包括有储水杯体,其特征在于:所述储水杯体的前端设置有出水引导装置,所述出水引导装置上设置有出水控制装置,所述出水引导装置上连接有水槽,所述水槽内设有引流管路,所述水槽上开设有漏水孔,所述引流管路的出水端与漏水孔相连,所述引流管路的入水端通过漏水组件与出水控制装置相连,所述水槽上还设置有开关装置,所述开关装置的一端与出水控制装置相接触,处于非使用状态时,所述出水控制装置的一端与漏水组件相接触。2.根据权利要求1所述的宠物水杯,其特征在于:所述出水引导装置包括有分流盖,所述分流盖与储水杯体的前端相连,所述分流盖上设有衔接槽,所述衔接槽上开设有导流孔,所述衔接槽内设置有出水控制装置。3.根据权利要求2所述的宠物水杯,其特征在于:所述分流盖包括有盖本体,所述导流孔的周围环绕分布有若干分流间隔。4.根据权利要求2所述的宠物水杯,其特征在于:所述分流盖内设置有吸附碳组件。5.根据权利要求1所述的宠物水杯,其特征在于:所述出水控制装置包括有与出水引导装置相接触的底部连杆,所述底部连杆的底部设置有导流块,所述导流块上设置有防水塞,所述漏水组件包括有漏水盖,所述漏水盖的尾端通过o型圈与引流管路的入水端通相连,处于非使用状态时,所述防水塞与漏水盖相接触。6.根据权利要求1所述的宠物水杯,其特征在于:所述开关装置包括有按压杆,所述按压杆上设置有封水胶垫,所述按压杆的底部与出水控制装置相连。7.根据权利要求6所述的宠物水杯,其特征在于:所述按压杆的顶部设置有按钮。8.根据权利要求1所述的宠物水杯,其特征在于:所述储水杯体的后端连接有储粮杯,所述储水杯体的后端设置有主螺纹,所述储粮杯的前端设置有副螺纹,所述储粮杯与储水杯体的后端螺纹连接;或是,所述储水杯体的后端设置有卡环,所述储粮杯的前端设置有凹槽,所述储粮杯与储水杯体后端的卡扣连接。9.根据权利要求1所述的宠物水杯,其特征在于:所述储水杯体的后端连接有垃圾袋杯体,所述储水杯体的后端设置有主螺纹,所述垃圾袋杯体的前端设置有副螺纹,所述垃圾袋杯体与储水杯体的后端螺纹连接;或是,所述储水杯体的后端设置有卡环,所述垃圾袋杯体的前端设置有凹槽,所述垃圾袋杯体与储水杯体后端的卡扣连接。10.根据权利要求1所述的宠物水杯,其特征在于:所述储水杯体与水槽之间设置有防水圈和挂扣环。
技术总结
本实用新型涉及一种宠物水杯,包括有储水杯体,储水杯体的前端设置有出水引导装置,出水引导装置上设置有出水控制装置,出水引导装置上连接有水槽,水槽内设有引流管路,水槽上开设有漏水孔,引流管路的出水端与漏水孔相连,引流管路的入水端通过漏水组件与出水控制装置相连,水槽上还设置有开关装置,开关装置的一端与出水控制装置相接触,处于非使用状态时,出水控制装置的一端与漏水组件相接触。由此,通过出水引导装置、出水控制装置的配合,在开关装置的使用下可以实现顺利的出水控制,便于宠物饮水。通过储粮杯的存在,可以实现适度食物的存储备用。设有垃圾袋杯体,可以实现垃圾袋的存储,便于使用。便于使用。便于使用。
技术研发人员:郭清国
受保护的技术使用者:江苏机器时代文化创意有限公司
技术研发日:2020.12.24
技术公布日:2021/11/2
