一种可显示运动数据的宠物跑轮的制作方法

萌宠菠菠乐园
2024-09-16 05:01

一种可显示运动数据的宠物跑轮的制作方法

1.本实用新型涉及宠物跑轮技术领域，具体是涉及一种可显示运动数据的宠物跑轮。

背景技术：

2.人们在饲养宠物的时候，经常会放置宠物跑轮给宠物进行训练或健身用。目前市面上大多的宠物跑轮只是纯粹地提供运动健身用，但却无法检测出宠物运动量的情况。众所周知，生命在于运动，健康的身体与运动量有着直接的关系。如果你的宠物运动量相对有所减少，可以通过数据督促玩家对宠物进行人工干预去训练。如果你的宠物运动量明显变小，有可能说明身体不佳，这个时候就要特别关注其身体是否有异样，以警示玩家做好预防措施。

技术实现要素：

3.针对以上现有技术所存在的问题，本实用新型的目的是提供一种可显示运动数据的宠物跑轮，其结构简单，跑轮主体转动过程稳定，且可用于记录宠物的运动量，从而可让玩家科学地监督宠物的运动量，进而可更好地饲养宠物。
4.为了实现上述目的，本实用新型的技术方案是：
5.一种可显示运动数据的宠物跑轮，包括有底座和前方开口的跑轮主体，所述跑轮主体由圆周壁部与圆形板状的背壁部组成；还包括有固定杆、轴承、第一轴承套、第二轴承套和数显计数器；所述固定杆水平地安装在所述底座上；所述轴承套设在所述固定杆上；所述第一轴承套与所述第二轴承套分别套设在所述轴承上；所述背壁部卡置于所述第一轴承套与所述第二轴承套之间且分别与所述第一轴承套和所述第二轴承套连接；所述数显计数器安装在所述固定杆的前端部且所述数显计数器位于所述背壁部的前方；所述数显计数器可示出各种与动物相关的运动数据。
6.作为一种具体的实施例，所述数显计数器包括有壳体、位于所述壳体前端面的显示屏、与所述显示屏连接的且位于所述壳体内的pcb组件以及连接所述pcb组件的霍尔传感器；在所述第一轴承套上安装有一块与所述霍尔传感器对应配合的磁铁。
7.作为一种具体的实施例，在所述固定杆的前端部安装有一卡块；在所述壳体的后端面上设有一与所述卡块对应卡合的卡孔。
8.进一步地，所述卡块为螺母。
9.作为一种具体的实施例，在所述底座上设有竖向的条形孔，所述固定杆可上下滑动地安装在所述条形孔中。
10.进一步地，在所述固定杆上螺纹连接有一位于所述轴承后方的第一调节螺母；在所述固定杆的后端部螺纹连接有一与所述第一调节螺母配合的第二调节螺母；所述第一调节螺母和所述第二调节螺母分别位于所述条形孔的前方和后方。
11.进一步地，在所述第一调节螺母与所述底座之间和所述第二调节螺母与所述底座
之间均设有垫片，所述垫片套设在所述固定杆上。
12.作为一种具体的实施例，所述第一轴承套、所述背壁部与所述第二轴承套之间通过螺丝连接。
13.作为一种具体的实施例，所述轴承包括有第一轴承和第二轴承，所述第一轴承和所述第二轴承分别套设在所述固定杆上；所述第一轴承套套设在所述第一轴承上，所述第二轴承套套设在所述第二轴承上。
14.作为一种具体的实施例，所述底座呈l形。
15.本实用新型的有益效果为：
16.(一)本实用新型通过在跑轮主体内设置数显计数器，使数显计数器可对跑轮主体转动的圈数和转动时间进行计数，并结合跑轮主体的直径、宠物的步距的数据，换成出各种与动物相关的运动数据，这些运动数据可通过数显计数器显示出来，以供玩家参考，且这些运动数据可储存于数显计数器中
17.(二)本实用新型通过在固定杆上设置轴承，在轴承上设置分别连接跑轮主体的第一轴承套和第二轴承套，使得跑轮主体在转动过程中更稳定。
18.(三)本实用新型的数显计数器通过霍尔传感器感应第一轴承套上的磁铁，使得数显计数器能准确地测出跑轮主体转动的圈数和转动时间。
19.(四)本实用新型通过在底座上设置条形孔且固定杆安装在条形孔中，使得固定杆可以进行上下位置的调节。
20.(五)本实用新型通过在固定杆的前端部设置卡块，在数显计数器的壳体上设置与卡块配合的卡孔，使数显计数器可以方便地拆装。
附图说明
21.图1是本实用新型的整体结构示意图；

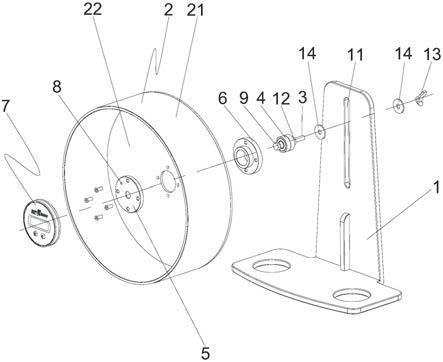

22.图2是本实用新型的爆炸图；
23.图3是本实用新型的纵向截面图；
24.图4是本实用新型的数显计数器的整体结构示意图；
25.图5是本实用新型的数显计数器的爆炸图。
26.附图标记：
27.1、底座；2、跑轮主体；21、圆周壁部；22、背壁部；3、固定杆；4、轴承；5、第一轴承套；6、第二轴承套；7、数显计数器；71、壳体；72、pcb组件；73、霍尔传感器；8、磁铁；9、卡块；10、卡孔；11、条形孔；12、第一调节螺母；13、第二调节螺母；14、垫片。
具体实施方式
28.下面结合附图和具体实施例对实用新型做进一步阐述，下述说明仅是示例性的，不限定实用新型的保护范围。
29.如图1
‑
图5所示，一种可显示运动数据的宠物跑轮，包括有底座1和前方开口的跑轮主体2，跑轮主体2由圆周壁部21与圆形板状的背壁部22组成；还包括有固定杆3、轴承4、第一轴承套5、第二轴承套6和数显计数器7；固定杆3水平地安装在底座1上；轴承4套设在固定杆3上；第一轴承套5与第二轴承套6分别套设在轴承4上；背壁部22卡置于第一轴承套5与
第二轴承套6之间且分别与第一轴承套5和第二轴承套6连接，以使跑轮主体2、第一轴承套5与第二轴承套6三者之间同步转动；数显计数器7安装在固定杆3的前端部且数显计数器7位于背壁部22的前方，即固定杆3穿设背壁部22中，具体的，固定杆3穿设在背壁部22的中心位置。本实用新型通过在跑轮主体21内设置数显计数器7，宠物在跑轮主体2上跑动时，使数显计数器7可对跑轮主体2转动的圈数和转动时间进行计数，并结合跑轮主体2的直径、宠物的步距的数据，换成出各种与动物相关的运动数据，这些运动数据可通过数显计数器7显示出来，以供玩家参考，且这些运动数据可储存于数显计数器7中。
30.在本实施例中，第一轴承套5位于背壁部22的前方。
31.其中，数显计数器7包括有壳体71、位于壳体71前端面的显示屏、与显示屏连接的且位于壳体71内的pcb组件72以及连接pcb组件72的霍尔传感器73；在第一轴承套5上安装有一块与霍尔传感器73对应配合的磁铁8。通过在第一轴承套5上设置一磁铁8，使得跑轮主体2在转动时带动第一轴承套5和第二轴承套6转动，而第一轴承套5转动时同步带动磁铁8转动，从而使得磁铁8在转动过程中，霍尔传感器73接收磁力信号进行计数，pcb组件72换算出各种运动数据在显示屏中示出。
32.当然，数显计数器7还包括有电池和开关按键等，这里不再具体赘述。
33.固定杆3的前端部安装有一卡块9；在壳体71的后端面上设有一与卡块9对应卡合的卡孔10。优选的，卡块9为螺母且卡块9与固定杆3螺纹连接。通过设置卡块9和卡孔10，使得数显计数器7的安装变得方便快捷，具体在安装时，只需将数显计数器7利用卡孔10套设在卡块9上即可，过程简单方便；同时，由于在数显计数器7上设置了卡孔10，因此，只要市面上的宠物跑轮设有与卡孔10对应的卡块就可以将数显计数器7安装在宠物跑轮中，即该数显计数器7具有通用性。
34.在底座1上设有竖向的条形孔11，固定杆3可上下滑动地安装在条形孔11中。优选的，在固定杆3上螺纹连接有一位于轴承4后方的第一调节螺母12；在固定杆3的后端部螺纹连接有一与第一调节螺母12配合的第二调节螺母13；第一调节螺母12和第二调节螺母13分别位于条形孔11的前方和后方。具体的，为了方便拧动第二调节螺母13，第二调节螺母13为蝴蝶螺母。通过以上设置能够方便调节跑轮主体2的高度位置，具体在调节时，只需松开第二调节螺母13，这样就能够让固定杆3在条形孔11中上下滑动，以便调整到合适的位置，当固定杆3调整到合适的位置后，只需将第二调节螺母13拧紧，使得第一调节螺母12与第二调节螺母13之间的距离越来越短，直至不能再拧动第二调节螺母13，这样就完成了固定杆3的位置固定。
35.优选的，在第一调节螺母12与底座1之间和第二调节螺母13与底座1之间均设有垫片14，垫片14套设在固定杆3上。通过设置垫片14能够使得第二调节螺母13在拧动时更顺畅，且能够防止第一调节螺母12与第二调节螺母13将底座1压烂。
36.具体的，第一轴承套5、背壁部22与第二轴承套6之间通过螺丝连接，从而使得它们三者之间的连接更稳定牢固，同时拆装非常方便。
37.具体的，轴承4包括有第一轴承和第二轴承，第一轴承和第二轴承分别套设在固定杆3上；第一轴承套5套设在第一轴承上，而第二轴承套6套设在第二轴承上。通过以上设置能够让第一轴承套5和第二轴承套6在运动过程中更稳定，从而使跑轮主体2运动时更稳定。
38.具体的，底座1呈l形。
39.本实用新型在使用时，将数显计数器7打开，宠物在圆周壁部21上跑动，使得第一轴承套5和第二轴承套6同步转动，而磁铁8跟随第一轴承套5同步转动。在磁铁8转动过程中，霍尔传感器73感应磁铁8转动的圈数和转动时间，亦即霍尔传感器73感应到跑轮主体2转动的圈数和转动时间，霍尔传感器73将数据反馈到pcb组件72中，再通过pcb组件72结合跑轮主体2的直径和宠物的步距的数据，换算出各种与动物相关的运动数据，且这些运动数据在显示屏中示出。
40.本实用新型并不局限于上述实施方式，如果对本实用新型的各种改动或变形不脱离本实用新型的精神和范围，倘若这些改动和变形属于本实用新型的权利要求和等同技术范围之内，则本实用新型也意图包含这些改动和变形。

技术特征：
1.一种可显示运动数据的宠物跑轮，包括有底座和前方开口的跑轮主体，所述跑轮主体由圆周壁部与圆形板状的背壁部组成，其特征在于：还包括有固定杆、轴承、第一轴承套、第二轴承套和数显计数器；所述固定杆水平地安装在所述底座上；所述轴承套设在所述固定杆上；所述第一轴承套与所述第二轴承套分别套设在所述轴承上；所述背壁部卡置于所述第一轴承套与所述第二轴承套之间且分别与所述第一轴承套和所述第二轴承套连接；所述数显计数器安装在所述固定杆的前端部且所述数显计数器位于所述背壁部的前方；所述数显计数器可示出动物的运动数据。2.根据权利要求1所述的可显示运动数据的宠物跑轮，其特征在于：所述数显计数器包括有壳体、位于所述壳体前端面的显示屏、与所述显示屏连接的且位于所述壳体内的pcb组件以及连接所述pcb组件的霍尔传感器；在所述第一轴承套上安装有一块与所述霍尔传感器对应配合的磁铁。3.根据权利要求2所述的可显示运动数据的宠物跑轮，其特征在于：在所述固定杆的前端部安装有一卡块；在所述壳体的后端面上设有一与所述卡块对应卡合的卡孔。4.根据权利要求3所述的可显示运动数据的宠物跑轮，其特征在于：所述卡块为螺母。5.根据权利要求1所述的可显示运动数据的宠物跑轮，其特征在于：在所述底座上设有竖向的条形孔，所述固定杆可上下滑动地安装在所述条形孔中。6.根据权利要求5所述的可显示运动数据的宠物跑轮，其特征在于：在所述固定杆上螺纹连接有一位于所述轴承后方的第一调节螺母；在所述固定杆的后端部螺纹连接有一与所述第一调节螺母配合的第二调节螺母；所述第一调节螺母和所述第二调节螺母分别位于所述条形孔的前方和后方。7.根据权利要求6所述的可显示运动数据的宠物跑轮，其特征在于：在所述第一调节螺母与所述底座之间和所述第二调节螺母与所述底座之间均设有垫片，所述垫片套设在所述固定杆上。8.根据权利要求1所述的可显示运动数据的宠物跑轮，其特征在于：所述第一轴承套、所述背壁部与所述第二轴承套之间通过螺丝连接。9.根据权利要求1所述的可显示运动数据的宠物跑轮，其特征在于：所述轴承包括有第一轴承和第二轴承，所述第一轴承和所述第二轴承分别套设在所述固定杆上；所述第一轴承套套设在所述第一轴承上，所述第二轴承套套设在所述第二轴承上。10.根据权利要求1所述的可显示运动数据的宠物跑轮，其特征在于：所述底座呈l形。

技术总结
本实用新型公开了一种可显示运动数据的宠物跑轮，包括有底座和前方开口的跑轮主体，跑轮主体由圆周壁部与圆形板状的背壁部组成；还包括有固定杆、轴承、第一轴承套、第二轴承套和数显计数器；固定杆水平地安装在底座上；轴承套设在固定杆上；第一轴承套与第二轴承套分别套设在轴承上；背壁部卡置于第一轴承套与第二轴承套之间且分别与第一轴承套和第二轴承套连接；数显计数器安装在固定杆的前端部且数显计数器位于背壁部的前方；数显计数器可示出各种与动物相关的运动数据。本实用新型结构简单，且其可用于记录宠物的运动量，从而可让玩家科学地监督宠物的运动，进而可更好地饲养宠物。物。物。

技术研发人员：陈宏琪
受保护的技术使用者：东莞市亿田宠物用品有限公司
技术研发日：2020.08.03
技术公布日：2021/4/20
