一种多功能的宠物项圈的制作方法
本实用新型涉及宠物项圈技术领域，具体为一种多功能的宠物项圈。
背景技术：
宠物项圈作用是为了保护、控制与牵引宠物；该产品是由尼龙织带加工成的宠物项圈，其作用是为了保护、控制与牵引宠物；该产品最大的优点就是由进口尼龙材质制成，色彩艳丽，手感极佳；同时可以根据狗狗主人的要求进行特殊固色、提花、热转印、柔化处理等；狗狗佩戴项圈时，注意不能太紧，因为在突然奔跑或兴奋猛冲时，项圈太紧会对狗狗造成伤害；合适的项圈应该是狗狗佩戴好后，还应有主人可以放入两根手指的空间；宠物项圈和颈链：狗狗们对外出散步兴高采烈，猫咪们也有流浪的本性，为了它们的安全，最好为它们套上项圈拴好颈链；在宠物商店你可以找到金属、尼龙、皮革三种材质的项圈和颈链，金属的结实耐用，价格也最低，但会让宝贝感到不舒服；尼龙的轻便舒适，价格居中；皮革的华贵高档，但国产货比较硬，进口产品柔软漂亮，但价格昂贵。
但是，现有的宠物项圈使用时功能单一，且结构复杂；因此不满足现有的需求，对此我们提出了一种多功能的宠物项圈。
技术实现要素：
本实用新型的目的在于提供一种多功能的宠物项圈，以解决上述背景技术中提出现有的宠物项圈使用时功能单一，且结构复杂的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多功能的宠物项圈，包括宠物项圈保护盒，所述宠物项圈保护盒的内部安装有宠物项圈本体，所述宠物项圈本体的内部安装有led警示灯，所述宠物项圈保护盒前端上方的内部安装有摄像头，所述宠物项圈保护盒的前端安装有卡块，所述宠物项圈保护盒的内部安装有微处理器，所述宠物项圈本体的内部安装有驱虫环，所述宠物项圈本体的内壁安装有防护棉，所述防护棉的内部安装有防护软毛，所述宠物项圈本体后端的外部安装有调节锁扣。
优选的，所述led警示灯设置有若干个，且若干个led警示灯依次分布，所述宠物项圈本体和驱虫环固定连接。
优选的，所述防护棉与宠物项圈本体和防护软毛均固定连接。
优选的，所述微处理器的上方安装有电源，所述电源的一侧安装有红外线温度传感器，所述电源的另一侧安装有生命探测仪，所述红外线温度传感器的一侧安装有无线通讯模块，所述无线通讯模块的下方安装有存储器，所述存储器的下方安装有语音芯片，所述微处理器的一侧安装有gps定位装置，所述宠物项圈保护盒前端内部的两侧均安装有扬声器。
优选的，所述电源的输出端和存储器的输入端单向连接，所述存储器和微处理器双向连接，所述微处理器的输出端与语音芯片的输入端单向连接，所述存储器的输出端与语音芯片的输入端单向连接，所述语音芯片的输出端与扬声器的输入端单向连接，所述红外线温度传感器和微处理器双向连接，所述红外线温度传感器和生命探测仪双向连接，所述生命探测仪和微处理器双向连接，所述微处理器和无线通讯模块双向连接，所述微处理器和gps定位装置双向连接。
优选的，所述摄像头和微处理器双向连接，所述微处理器和led警示灯电性连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置了led警示灯、摄像头、红外线温度传感器和扬声器，使用时，通过设置有摄像头便于监控宠物在户外是否乱吃东西，红外线温度传感器可以探测到宠物发出的红外线信号并吸收红外辐射来测定温度，实用性强，便于探测宠物温度，led警示灯在夜间可以提供照明能够提醒路人，且可以帮助主人更快的找到宠物，扬声器工作可以发出主人提前录制好的恐吓宠物的声音，便于提示宠物；
2、本实用新型通过设置了驱虫环、防护棉、防护软毛和调节锁扣，使用时，驱虫环可以取除蚊虫，避免宠物受蚊虫叮咬感染，防护棉和防护软毛质地柔软，与宠物脖颈处接触更加舒适，避免佩戴宠物项圈本体时使宠物感到不适，通过调节锁扣便于调节宠物项圈本体佩戴大小，整体结构稳定，形式多样。
附图说明

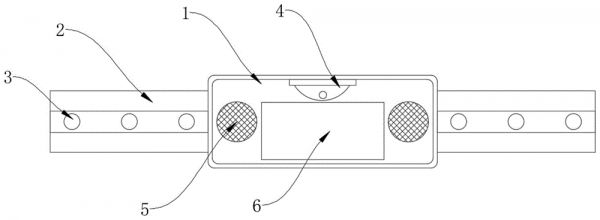

图1为本实用新型一种多功能的宠物项圈的主视图；
图2为本实用新型宠物项圈保护盒的剖视图；
图3为本实用新型一种多功能的宠物项圈的俯视图；
图4为本实用新型一种多功能的宠物项圈的原理示意图。
图中：1、宠物项圈保护盒；2、宠物项圈本体；3、led警示灯；4、摄像头；5、扬声器；6、卡块；7、微处理器；8、电源；9、红外线温度传感器；10、生命探测仪；11、存储器；12、语音芯片；13、定位装置；14、无线通讯模块；15、驱虫环；16、防护棉；17、防护软毛；18、调节锁扣。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1-4，本实用新型提供的一种实施例：一种多功能的宠物项圈，包括宠物项圈保护盒1，宠物项圈保护盒1的内部安装有宠物项圈本体2，宠物项圈本体2的内部安装有led警示灯3，具有照明指示的作用，宠物项圈保护盒1前端上方的内部安装有摄像头4，宠物项圈保护盒1的前端安装有卡块6，宠物项圈保护盒1的内部安装有微处理器7，宠物项圈本体2的内部安装有驱虫环15，宠物项圈本体2的内壁安装有防护棉16，防护棉16的内部安装有防护软毛17，宠物项圈本体2后端的外部安装有调节锁扣18，便于调节佩戴大小。
进一步，led警示灯3设置有若干个，且若干个led警示灯3依次分布，宠物项圈本体2和驱虫环15固定连接，连接稳定。
进一步，防护棉16与宠物项圈本体2和防护软毛17均固定连接，防护性强。
进一步，微处理器7的上方安装有电源8，电源8的一侧安装有红外线温度传感器9，电源8的另一侧安装有生命探测仪10，红外线温度传感器9的一侧安装有无线通讯模块14，无线通讯模块14的下方安装有存储器11，存储器11的下方安装有语音芯片12，微处理器7的一侧安装有gps定位装置13，宠物项圈保护盒1前端内部的两侧均安装有扬声器5，整体结构更加的稳定。
进一步，电源8的输出端和存储器11的输入端单向连接，存储器11和微处理器7双向连接，微处理器7的输出端与语音芯片12的输入端单向连接，存储器11的输出端与语音芯片12的输入端单向连接，语音芯片12的输出端与扬声器5的输入端单向连接，红外线温度传感器9和微处理器7双向连接，红外线温度传感器9和生命探测仪10双向连接，生命探测仪10和微处理器7双向连接，微处理器7和无线通讯模块14双向连接，微处理器7和gps定位装置13双向连接，语音芯片12型号设置为isd1700型，无线通讯模块14型号设置为hswg-la型，gps定位装置13型号设置为gt02型，稳定性强。
进一步，摄像头4和微处理器7双向连接，微处理器7和led警示灯3电性连接，实用方便。
工作原理：使用时，主人可以通过宠物项圈保护盒1前端的卡块6记录信息，宠物遗失时方便行人联系主人，通过调节调节锁扣18调节合适的大小将宠物项圈本体2佩戴在宠物脖颈处，防护棉16和防护软毛17质地柔软，与宠物脖颈处接触更加舒适，驱虫环15可以驱除蚊虫，避免宠物受蚊虫叮咬感染，防护性强，宠物在户外玩耍时，主人可以通过摄像头4监控到宠物情况，避免宠物乱吃东西，配置有红外线温度传感器9可以捕捉宠物发出的红外线信息并吸收红外线辐射来测定宠物的温度，且可以多此检测宠物安静状态下的正常体温，体温异常时将信号传递给微处理器7，微处理器7对信号进行处理通过无线通讯模块14传递至主人手机上，生命探测仪10可以检测宠物的生理活动情况，利于主人观察，如果宠物跑远，由于gps定位装置13的定位作用，可以对宠物的行踪进行定位，便于主人通过控制器查看，且设置有led警示灯3具有夜间提示作用，可以引起路人关注，能够帮助主人更快找到宠物，在存储器11内可以存储好主人提前录制的恐吓语音，通过语音芯片12读取并识别语音信息，最后通过扬声器5播放出来，可以起到警示宠物的作用。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
技术特征：
1.一种多功能的宠物项圈，包括宠物项圈保护盒(1)，其特征在于：所述宠物项圈保护盒(1)的内部安装有宠物项圈本体(2)，所述宠物项圈本体(2)的内部安装有led警示灯(3)，所述宠物项圈保护盒(1)前端上方的内部安装有摄像头(4)，所述宠物项圈保护盒(1)的前端安装有卡块(6)，所述宠物项圈保护盒(1)的内部安装有微处理器(7)，所述宠物项圈本体(2)的内部安装有驱虫环(15)，所述宠物项圈本体(2)的内壁安装有防护棉(16)，所述防护棉(16)的内部安装有防护软毛(17)，所述宠物项圈本体(2)后端的外部安装有调节锁扣(18)。
2.根据权利要求1所述的一种多功能的宠物项圈，其特征在于：所述led警示灯(3)设置有若干个，且若干个led警示灯(3)依次分布，所述宠物项圈本体(2)和驱虫环(15)固定连接。
3.根据权利要求1所述的一种多功能的宠物项圈，其特征在于：所述防护棉(16)与宠物项圈本体(2)和防护软毛(17)均固定连接。
4.根据权利要求1所述的一种多功能的宠物项圈，其特征在于：所述微处理器(7)的上方安装有电源(8)，所述电源(8)的一侧安装有红外线温度传感器(9)，所述电源(8)的另一侧安装有生命探测仪(10)，所述红外线温度传感器(9)的一侧安装有无线通讯模块(14)，所述无线通讯模块(14)的下方安装有存储器(11)，所述存储器(11)的下方安装有语音芯片(12)，所述微处理器(7)的一侧安装有gps定位装置(13)，所述宠物项圈保护盒(1)前端内部的两侧均安装有扬声器(5)。
5.根据权利要求4所述的一种多功能的宠物项圈，其特征在于：所述电源(8)的输出端和存储器(11)的输入端单向连接，所述存储器(11)和微处理器(7)双向连接，所述微处理器(7)的输出端与语音芯片(12)的输入端单向连接，所述存储器(11)的输出端与语音芯片(12)的输入端单向连接，所述语音芯片(12)的输出端与扬声器(5)的输入端单向连接，所述红外线温度传感器(9)和微处理器(7)双向连接，所述红外线温度传感器(9)和生命探测仪(10)双向连接，所述生命探测仪(10)和微处理器(7)双向连接，所述微处理器(7)和无线通讯模块(14)双向连接，所述微处理器(7)和gps定位装置(13)双向连接。
6.根据权利要求1所述的一种多功能的宠物项圈，其特征在于：所述摄像头(4)和微处理器(7)双向连接，所述微处理器(7)和led警示灯(3)电性连接。
技术总结
本实用新型公开了一种多功能的宠物项圈，涉及宠物项圈技术领域，为解决现有的宠物项圈使用时功能单一，且结构复杂的问题。所述宠物项圈保护盒的内部安装有宠物项圈本体，所述宠物项圈本体的内部安装有LED警示灯，所述宠物项圈保护盒前端上方的内部安装有摄像头，所述宠物项圈保护盒的前端安装有卡块，所述宠物项圈保护盒的内部安装有微处理器，所述宠物项圈本体的内部安装有驱虫环，所述宠物项圈本体的内壁安装有防护棉，所述防护棉的内部安装有防护软毛，所述宠物项圈本体后端的外部安装有调节锁扣。
技术研发人员：刘玉楼
受保护的技术使用者：奇点物联网股份有限公司
技术研发日：2020.11.23
技术公布日：2021.07.20
