一种宠物胸背的制作方法

本实用新型涉及宠物用品领域，尤其涉及一种宠物胸背。

背景技术：

项圈、胸背带和牵引绳可说是每位饲主都必备的养狗用具，除了训练宠物时可用来规范宠物的行为，让宠物听从命令外，平时也是让宠物主人与宠物能快速建立良好主仆关系的最佳利器，胸背带的好处在于受力面广，很多主人都觉得项圈会勒到宠物，所以从小就选用胸背带。

现有的技术中，宠物胸背只能一个季节使用，而冬夏两季需要两个宠物胸背，造成浪费，而且现有的宠物胸背穿戴时基本都以魔术贴穿戴为主，长期使用后，魔术贴粘性降低，导致胸背穿戴后容易松动掉落，减少使用周期。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种宠物胸背。

为了实现上述目的，本实用新型采用了如下技术方案：

一种宠物胸背，包括胸背，所述胸背内侧锁紧连接有保暖层，所述保暖层内侧中部固定连接有拉链齿，所述拉链齿一侧安装有拉链，所述保暖层外侧固定连接有魔术贴，所述胸背内侧前部固定连接有前防护层，所述胸背内后侧固定连接有后防护层，所述胸背前部右侧固定连接有前连接带，所述前连接带右侧,固定连接有第一公扣，所述胸背后部右侧固定连接有后连接带，所述后连接带右侧固定连接有第二公扣，所述胸背外侧前部固定连接有储物袋，所述储物袋前部右侧安装有第一母扣，所述储物袋后侧安装有连接件，所述连接件后侧安装有反光条，所述胸背后部右侧固定连接有第二母扣。

作为本实用新型的一种优选技术方案，所述保暖层通过拉链和魔术贴与胸背锁紧连接，冬天使用时可以将保暖层安装，夏天使用可以将保暖层拆卸，方便实用。

作为本实用新型的一种优选技术方案，所述前防护层和后防护层均与胸背固定连接，通过前防护层和后防护层分别对宠物的颈部和腰部进行保护，避免摩擦力太大，导致宠物受伤。

作为本实用新型的一种优选技术方案，所述第一公扣和前连接带与胸背固定连接，通过前连接带和第一公扣将胸背前部与第一母扣扣紧连接。

作为本实用新型的一种优选技术方案，所述第二公扣和后连接带与胸背固定连接，通过第二公扣和后连接带将胸背后部与第二母扣扣紧连接。

作为本实用新型的一种优选技术方案，所述储物袋、连接件和反光条均设置在胸背的外侧。

与现有技术相比，本实用新型的有益效果为：

本实用新型中，冬天使用胸背使，可以将保暖层通过拉链和魔术贴安装在胸背内侧，且夏天使用可以将其拆卸，冬夏两季均可使用，且便于清洗。

本实用新型中，通过前连接带和第一公扣将胸带前部与第一母扣固定连接，然后在通过后连接带和第二公扣将胸背后部与第二母扣固定连接，扣紧连接比魔术贴连接使用周期长，且连接力度长久保持，延长使用周期。

附图说明

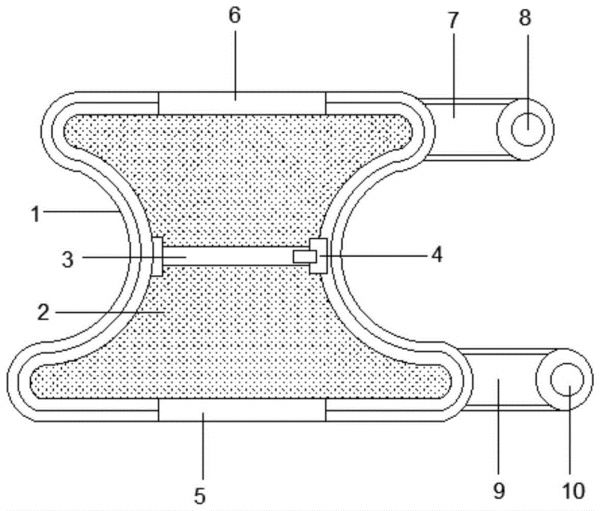

图1为本实用新型的内侧结构示意图。

图2为本实用新型中保暖层的结构示意图。

图3为本实用新型的外侧结构示意图。

图中标号：1、胸背；2、保暖层；3、拉链齿；4、拉链；5、后防护层；6、前防护层；7、前连接带；8、第一公扣；9、后连接带；10、第二公扣；11、魔术贴；12、储物袋；13、第一母扣；14、连接件；15、第二母扣；16、反光条。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种宠物胸背，包括胸背1，胸背1内侧锁紧连接有保暖层2，保暖层2内侧中部固定连接有拉链齿3，拉链齿3一侧安装有拉链4，保暖层2外侧固定连接有魔术贴11，胸背1内侧前部固定连接有前防护层6，胸背1内后侧固定连接有后防护层5，胸背1前部右侧固定连接有前连接带7，前连接带7右侧,固定连接有第一公扣8，胸背1后部右侧固定连接有后连接带9，后连接带9右侧固定连接有第二公扣10，胸背1外侧前部固定连接有储物袋12，储物袋12前部右侧安装有第一母扣13，储物袋12后侧安装有连接件14，连接件14后侧安装有反光条16，胸背1后部右侧固定连接有第二母扣15。

保暖层2通过拉链4和魔术贴11与胸背1锁紧连接，冬天使用时可以将保暖层2安装，夏天使用可以将保暖层2拆卸，方便实用，前防护层6和后防护层5均与胸背1固定连接，通过前防护层6和后防护层5分别对宠物的颈部和腰部进行保护，避免摩擦力太大，导致宠物受伤，第一公扣8和前连接带7与胸背1固定连接，通过前连接带7和第一公扣8将胸背1前部与第一母扣13扣紧连接，第二公扣10和后连接带9与胸背1固定连接，通过第二公扣10和后连接带9将胸背1后部与第二母扣15扣紧连接，储物袋12、连接件14和反光条16均设置在胸背1的外侧。

本实用新型的工作原理为：本实用新型使用时，首先将胸背1的内侧放在宠物背上，然后通过前连接带7和第一公扣8将胸背1前部与第一母扣13固定连接，然后在通过后连接带9和第二公扣10将胸背1后部与第二母扣15固定连接，且扣紧连接比魔术贴11粘连更加稳定，冬天使用胸背1可以通过拉链4和魔术贴11将保暖层2安装在胸背1内侧，起到保暖作用，夏天使用可以将其拆卸，方便实用，胸背1穿戴完毕后，储物袋12在宠物的背上，储物袋12可以放置宠物用品，可通过连接件14将牵绳与胸背1连接，便于牵着宠物，反光条16有利于宠物夜晚出行提高安全性。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

技术特征：

1.一种宠物胸背，其特征在于，包括胸背(1)，所述胸背(1)内侧锁紧连接有保暖层(2)，所述保暖层(2)内侧中部固定连接有拉链齿(3)，所述拉链齿(3)一侧安装有拉链(4)，所述保暖层(2)外侧固定连接有魔术贴(11)，所述胸背(1)内侧前部固定连接有前防护层(6)，所述胸背(1)内后侧固定连接有后防护层(5)，所述胸背(1)前部右侧固定连接有前连接带(7)，所述前连接带(7)右侧,固定连接有第一公扣(8)，所述胸背(1)后部右侧固定连接有后连接带(9)，所述后连接带(9)右侧固定连接有第二公扣(10)，所述胸背(1)外侧前部固定连接有储物袋(12)，所述储物袋(12)前部右侧安装有第一母扣(13)，所述储物袋(12)后侧安装有连接件(14)，所述连接件(14)后侧安装有反光条(16)，所述胸背(1)后部右侧固定连接有第二母扣(15)。

2.根据权利要求1所述的一种宠物胸背，其特征在于，所述保暖层(2)通过拉链(4)和魔术贴(11)与胸背(1)锁紧连接。

3.根据权利要求1所述的一种宠物胸背，其特征在于，所述前防护层(6)和后防护层(5)均与胸背(1)固定连接。

4.根据权利要求1所述的一种宠物胸背，其特征在于，所述第一公扣(8)和前连接带(7)与胸背(1)固定连接。

5.根据权利要求1所述的一种宠物胸背，其特征在于，所述第二公扣(10)和后连接带(9)与胸背(1)固定连接。

6.根据权利要求1所述的一种宠物胸背，其特征在于，所述储物袋(12)、连接件(14)和反光条(16)均设置在胸背(1)的外侧。

技术总结
本实用新型公开了一种宠物胸背，具体涉及宠物用品领域，其包括胸背，所述胸背内侧锁紧连接有保暖层，所述保暖层内侧中部固定连接有拉链齿，所述拉链齿一侧安装有拉链，所述保暖层外侧固定连接有魔术贴，所述胸背内侧前部固定连接有前防护层，所述胸背内后侧固定连接有后防护层，所述胸背前部右侧固定连接有前连接带，所述前连接带右侧,固定连接有第一公扣，所述胸背后部右侧固定连接有后连接带，本实用新型中，冬天使用胸背使，可以将保暖层通过拉链和魔术贴安装在胸背内侧，且夏天使用可以将其拆卸，冬夏两季均可使用，且便于清洗。

技术研发人员：李婉仪
受保护的技术使用者：鹤山市永叙包装材料有限公司
技术研发日：2020.06.23
技术公布日：2021.01.15
