折叠宠物包的制作方法

萌宠菠菠乐园
2024-09-18 19:38

折叠宠物包的制作方法

1.本实用新型涉及一种折叠宠物包。

背景技术：

2.目前，为了方便携带宠物，通常会将宠物放入宠物包中。但是现有的宠物包不能折叠，占用空间大，携带和收纳不方便。

技术实现要素：

3.本实用新型所要解决的技术问题是克服现有技术的缺陷，提供一种折叠宠物包，它能够折叠以减小占用的空间，能够提高携带和收纳的方便性。
4.为了解决上述技术问题，本实用新型的技术方案是：一种折叠宠物包，它包括包底和包身；其中，
5.所述包身连接在所述包底上并与所述包底包围形成适于装宠物的容置腔；
6.所述包底适于被折叠后形成至少两个包壁并在至少两个所述包壁之间形成用于收纳折叠后的包身的收纳空间；
7.所述包壁之间还连接有适于将相邻包壁的边部连接以封闭所述收纳空间的连接部件。
8.进一步提供一种所述包底的具体结构，所述包底被折叠后形成两个所述包壁，分别为第一包壁和第二包壁；
9.所述第一包壁和所述第二包壁适于相互折叠以在所述第一包壁和第二包壁之间形成所述收纳空间；
10.所述连接部件连接在所述第一包壁和所述第二包壁之间并适于将第一包壁的边部连接在所述第二包壁的边部上以封闭所述收纳空间。
11.进一步提供一种所述连接部件的具体方案，所述连接部件为拉链。
12.进一步提供一种所述拉链的具体安装方式，所述第一包壁的右边部与所述第二包壁的左边部相连；
13.所述拉链的其中一条链带连接在所述第一包壁的上边部、左边部和下边部上；
14.所述拉链的另一条链带连接在所述第二包壁的上边部、右边部和下边部上。
15.进一步，所述第一包壁和/或所述第二包壁中内嵌有支撑板。
16.进一步，所述包身上连接有左拎带和右拎带；
17.所述左拎带或所述右拎带上连接有适于将所述左拎带和所述右拎带绑在一起的绑带。
18.进一步，所述包身上设有供所述容置腔中的宠物的头伸出的开口。
19.进一步为了防止宠物丢失，所述折叠宠物包还包括连接带；其中，
20.所述连接带的一端部连接在所述包身或所述包底上；
21.所述连接带的另一端部连接有适于扣住宠物的项圈的锁扣。
22.进一步，所述包身或所述包底上还连接有当所述锁扣闲置时供所述锁扣扣接的锁环。
23.进一步为了方便拎拿，所述包底还连接有当所述包身被收纳至所述收纳空间中后供使用者拎拿的拎把。
24.采用了上述技术方案后，在装宠物时，将所述第一包壁和第二包壁展开，然后将所述包身展开，此时所述包身与所述包底包围形成适于装宠物的容置腔，进而能够携带宠物出门。当不需要携带宠物时，将所述包身折叠起来，然后将所述第一包壁和第二包壁对折，折叠后的包身位于第一包壁和第二包壁之间的收纳空间中，然后通过拉链将第一包壁的边部连接在第二包壁的边部上以封闭所述收纳空间，此时所述折叠宠物包占用的空间大大减少，提高了携带和收纳的方便性，节约了空间。
附图说明

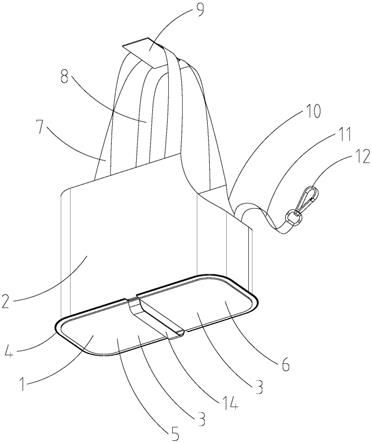

25.图1为本实用新型的折叠宠物包的结构示意图；
26.图2为本实用新型的折叠宠物包的底部的结构示意图；
27.图3为本实用新型的折叠宠物包的折叠后的结构示意图。
具体实施方式
28.为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明。
29.如图1~3所示，一种折叠宠物包，它包括包底1和包身2；其中，
30.所述包身2连接在所述包底1上并与所述包底1包围形成适于装宠物的容置腔；
31.所述包底1适于被折叠后形成至少两个包壁3并在至少两个所述包壁3之间形成用于收纳折叠后的包身2的收纳空间；
32.所述包壁3之间还连接有适于将相邻包壁3的边部连接以封闭所述收纳空间的连接部件4。
33.在本实施例中，所述包底1被折叠后可以形成两个所述包壁3，分别为第一包壁5和第二包壁6；
34.所述第一包壁5和所述第二包壁6适于相互折叠以在所述第一包壁5和第二包壁6之间形成所述收纳空间；
35.所述连接部件4连接在所述第一包壁5和所述第二包壁6之间并适于将第一包壁5的边部连接在所述第二包壁6的边部上以封闭所述收纳空间。具体的，在装宠物时，将所述第一包壁5和第二包壁6展开，然后将所述包身2展开，此时所述包身2与所述包底1包围形成适于装宠物的容置腔，进而能够携带宠物出门；当不需要携带宠物时，将所述包身2折叠起来，然后将所述第一包壁5和第二包壁6对折，折叠后的包身2位于第一包壁5和第二包壁6之间的收纳空间中，然后通过连接部件4将第一包壁5的边部连接在第二包壁6的边部上以封闭所述收纳空间，此时所述折叠宠物包占用的空间大大减少，提高了携带和收纳的方便性，节约了空间。其中，所述连接部件4可以为拉链。
36.如图1~3所示，所述第一包壁5的右边部与所述第二包壁6的左边部相连；
37.所述拉链的其中一条链带连接在所述第一包壁5的上边部、左边部和下边部上；
38.所述拉链的另一条链带连接在所述第二包壁6的上边部、右边部和下边部上。
39.在本实施例中，所述第一包壁5和所述第二包壁6中均内嵌有支撑板；具体的，所述支撑板用于使所述第一包壁5和第二包壁6保持平板形状，一方面能够为容置腔内的宠物提供平直的包底1，方便宠物在容置腔内活动，提高宠物的舒适度；另一方面如图3所示，当所述包身2收纳进所述收纳空间并通过拉链将所述收纳空间封闭后，所述支撑板能够支撑并保持所述第一包壁5和第二包壁6的形状，使外形更美观。
40.如图1、2所示，所述包身2上连接有左拎带7和右拎带8；
41.所述左拎带7或所述右拎带8上连接有适于将所述左拎带7和所述右拎带8绑在一起的绑带9；具体的，所述绑带9上连接有魔术贴以避免所述绑带9松开。
42.如图1、2所示，所述包身2上还设有供所述容置腔中的宠物的头伸出的开口10。
43.如图1、2所示，所述折叠宠物包还可以包括连接带11；其中，
44.所述连接带11的一端部连接在所述包身2或所述包底1上；
45.所述连接带11的另一端部连接有适于扣住宠物的项圈的锁扣12；具体的，所述锁扣12为现有技术，设置所述连接带11和锁扣12的目的在于防止宠物突然蹦出所述折叠宠物包；在本实施例中，所述连接带11的一端部连接在所述包身2上。
46.如图1所示，所述包身2或所述包底1上还连接有当所述锁扣12闲置时供所述锁扣12扣接的锁环13；具体的，所述锁扣12闲置时指的是所述锁扣12未扣住宠物的项圈时；在本实施例中，所述锁环13连接在所述包身2上。
47.如图1~3所示，所述包底1还可以连接有当所述包身2被收纳至所述收纳空间中后供使用者拎拿的拎把14。
48.本实用新型的工作原理如下：
49.在装宠物时，将所述第一包壁5和第二包壁6展开，然后将所述包身2展开，此时所述包身2与所述包底1包围形成适于装宠物的容置腔，进而能够携带宠物出门。当不需要携带宠物时，将所述包身2折叠起来，然后将所述第一包壁5和第二包壁6对折，折叠后的包身2位于第一包壁5和第二包壁6之间的收纳空间中，然后通过拉链将第一包壁5的边部连接在第二包壁6的边部上以封闭所述收纳空间，此时所述折叠宠物包占用的空间大大减少，提高了携带和收纳的方便性，节约了空间。
50.以上所述的具体实施例，对本实用新型解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

技术特征：
1.一种折叠宠物包，其特征在于，它包括包底（1）和包身（2）；其中，所述包身（2）连接在所述包底（1）上并与所述包底（1）包围形成适于装宠物的容置腔；所述包底（1）适于被折叠后形成至少两个包壁（3）并在至少两个所述包壁（3）之间形成用于收纳折叠后的包身（2）的收纳空间；所述包壁（3）之间还连接有适于将相邻包壁（3）的边部连接以封闭所述收纳空间的连接部件（4）。2.根据权利要求1所述的折叠宠物包，其特征在于，所述包底（1）被折叠后形成两个所述包壁（3），分别为第一包壁（5）和第二包壁（6）；所述第一包壁（5）和所述第二包壁（6）适于相互折叠以在所述第一包壁（5）和第二包壁（6）之间形成所述收纳空间；所述连接部件（4）连接在所述第一包壁（5）和所述第二包壁（6）之间并适于将第一包壁（5）的边部连接在所述第二包壁（6）的边部上以封闭所述收纳空间。3.根据权利要求2所述的折叠宠物包，其特征在于，所述连接部件（4）为拉链。4.根据权利要求3所述的折叠宠物包，其特征在于，所述第一包壁（5）的右边部与所述第二包壁（6）的左边部相连；所述拉链的其中一条链带连接在所述第一包壁（5）的上边部、左边部和下边部上；所述拉链的另一条链带连接在所述第二包壁（6）的上边部、右边部和下边部上。5.根据权利要求2所述的折叠宠物包，其特征在于，所述第一包壁（5）和/或所述第二包壁（6）中内嵌有支撑板。6.根据权利要求1所述的折叠宠物包，其特征在于，所述包身（2）上连接有左拎带（7）和右拎带（8）；所述左拎带（7）或所述右拎带（8）上连接有适于将所述左拎带（7）和所述右拎带（8）绑在一起的绑带（9）。7.根据权利要求1所述的折叠宠物包，其特征在于，所述包身（2）上设有供所述容置腔中的宠物的头伸出的开口（10）。8.根据权利要求1所述的折叠宠物包，其特征在于，还包括连接带（11）；其中，所述连接带（11）的一端部连接在所述包身（2）或所述包底（1）上；所述连接带（11）的另一端部连接有适于扣住宠物的项圈的锁扣（12）。9.根据权利要求8所述的折叠宠物包，其特征在于，所述包身（2）或所述包底（1）上还连接有当所述锁扣（12）闲置时供所述锁扣（12）扣接的锁环（13）。10.根据权利要求1所述的折叠宠物包，其特征在于，所述包底（1）还连接有当所述包身（2）被收纳至所述收纳空间中后供使用者拎拿的拎把（14）。

技术总结
本实用新型公开了一种折叠宠物包，它包括包底和包身；其中，所述包身连接在所述包底上并与所述包底包围形成适于装宠物的容置腔；所述包底适于被折叠后形成至少两个包壁并在至少两个所述包壁之间形成用于收纳折叠后的包身的收纳空间；所述包壁之间还连接有适于将相邻包壁的边部连接以封闭所述收纳空间的连接部件。本实用新型能够折叠以减小占用的空间，能够提高携带和收纳的方便性。能够提高携带和收纳的方便性。能够提高携带和收纳的方便性。

技术研发人员：董许明
受保护的技术使用者：董许明
技术研发日：2021.08.03
技术公布日：2021/12/3
