一种沙漏型可定期过滤猫便用宠物砂盘的制作方法

萌宠菠菠乐园
2024-09-25 01:51

1.本实用新型涉及宠物用品技术领域，具体地说，涉及一种沙漏型可定期过滤猫便用宠物砂盘。

背景技术：

2.猫砂是饲主为其饲养的猫用来掩埋粪便和尿液的物体，有较好的吸水性，一般会与猫砂盘一并使用，将适量的猫砂倒于猫砂盆内，受过训练的猫当需要排泄时便会走进猫砂盘内猫屎于其上面。
3.而现有的宠物猫用砂盘在使用时，猫咪在其砂盘内端产便后，经过一端时间后，就需要对其进行清理，而清理过程通常是，使用猫铲对其猫砂内的猫便进行翻找，将其内端的猫便一一铲出，这种清理方式，不仅清理效率慢，同时清理猫便时会附带较多猫砂，造成猫砂大量流失，浪费资源。

技术实现要素：

4.本实用新型的目的在于提供一种沙漏型可定期过滤猫便用宠物砂盘，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供一种沙漏型可定期过滤猫便用宠物砂盘，包括一对砂盘箱、连接两所述砂盘箱的套板以及安装在所述套板内端的过滤装置，所述砂盘箱顶端设置有盖板，所述盖板与所述砂盘箱之间连接有转轴，所述盖板侧面设置有一对卡块，所述砂盘箱侧面末端设置有一对侧槽，所述侧槽与所述卡块卡接配合，所述砂盘箱底端设置有底板，所述底板侧面设置有限位槽，所述底板顶端设置有控制盘，所述控制盘两侧均设置有连接套管，所述连接套管内端设置有拉杆，所述拉杆末端设置有若干侧块，所述连接套管内端侧面设置有若干限位滑槽，所述限位滑槽与所述侧块滑动连接，所述拉杆末端设置有滑动块，所述滑动块与所述限位槽卡接配合，所述套板两侧均设置有取口，所述过滤装置包括一对漏斗盘，两所述漏斗盘之间连接有连接环，所述连接环内端设置有过滤盘。
6.作为本技术方案的进一步改进，所述卡块侧面设置有卡珠，所述侧槽内端设置有卡孔，所述卡珠与所述卡孔卡接配合。
7.作为本技术方案的进一步改进，所述盖板顶端设置有顶槽，所述顶槽内端设置有握把，所述握把与所述顶槽转动连接。
8.作为本技术方案的进一步改进，所述连接套管内端设置有复位弹簧，所述复位弹簧末端与所述拉杆末端连接。
9.作为本技术方案的进一步改进，所述滑动块末端设置有弧杆，所述弧杆呈u型杆状结构。
10.作为本技术方案的进一步改进，所述漏斗盘顶端设置有若干固定孔，所述连接环上下两端均设置有若干卡柱，所述卡柱与所述固定孔插接配合，所述卡柱与所述连接环内端之间连接有限位弹簧。
11.作为本技术方案的进一步改进，所述连接环侧面设置有若干凸杆。
12.与现有技术相比，本实用新型的有益效果：
13.1、该沙漏型可定期过滤猫便用宠物砂盘中，通过设置的过滤装置，当顶端砂盘箱盛放过多猫便时，此时将其整个装置颠倒，转动连接套管，此时猫砂与猫便将会沿着漏斗盘向上滑落，过滤盘对其猫砂中的猫便进行过滤，将连接环从两漏斗盘之间取下，将其内端的猫便进行倾倒，完成对其猫砂的过滤工作，避免猫便堆积过量，同时提高猫砂的使用时间。
14.2、该沙漏型可定期过滤猫便用宠物砂盘中，通过设置的卡珠以及卡孔，进一步提高盖板与砂盘箱之间的连接稳定性，避免在进行整个装置颠倒过程中，猫砂对其盖板造成挤压，导致盖板与其砂盘箱之间出现缝隙，导致猫砂泄漏。
附图说明

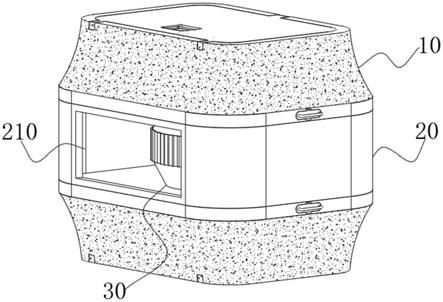

15.图1为本实用新型实施例1的整体结构示意图；
16.图2为本实用新型实施例1的砂盘箱结构示意图；
17.图3为本实用新型实施例1的砂盘箱结构剖视图；
18.图4为本实用新型实施例1的图3的a处局部放大图；
19.图5为本实用新型实施例1的过滤装置结构拆分图。
20.图中各个标号意义为：
21.10、砂盘箱；
22.110、盖板；111、转轴；112、卡块；113、卡珠；114、顶槽；115、握把；
23.120、侧槽；121、卡孔；
24.130、底板；131、限位槽；
25.140、控制盘；
26.150、连接套管；151、复位弹簧；152、限位滑槽；
27.160、拉杆；161、侧块；162、滑动块；163、弧杆；
28.20、套板；210、取口；
29.30、过滤装置；
30.310、漏斗盘；311、固定孔；
31.320、连接环；321、过滤盘；322、卡柱；323、限位弹簧；324、凸杆。
具体实施方式
32.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
33.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
34.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
35.实施例1
36.请参阅图1-图5所示，本实用新型提供一种沙漏型可定期过滤猫便用宠物砂盘，包括一对砂盘箱10、连接两砂盘箱10的套板20以及安装在套板20内端的过滤装置30，砂盘箱10顶端设置有盖板110，盖板110与砂盘箱10之间连接有转轴111，盖板110侧面设置有一对卡块112，砂盘箱10侧面末端设置有一对侧槽120，侧槽120与卡块112卡接配合，砂盘箱10底端设置有底板130，底板130侧面设置有限位槽131，底板130顶端设置有控制盘140，控制盘140两侧均设置有连接套管150，连接套管150内端设置有拉杆160，拉杆160末端设置有若干侧块161，连接套管150内端侧面设置有若干限位滑槽152，限位滑槽152与侧块161滑动连接，拉杆160末端设置有滑动块162，滑动块162与限位槽131卡接配合，套板20两侧均设置有取口210，过滤装置30包括一对漏斗盘310，两漏斗盘310之间连接有连接环320，连接环320内端设置有过滤盘321。
37.本实施例中，卡块112侧面设置有卡珠113，侧槽120内端设置有卡孔121，卡珠113与卡孔121卡接配合。具体使用时，通过设置的卡珠113以及卡孔121，进一步提高盖板110与砂盘箱10之间的连接稳定性，避免在进行整个装置颠倒过程中，猫砂对其盖板110造成挤压，导致盖板110与其砂盘箱10之间出现缝隙，导致猫砂泄漏。
38.进一步的，盖板110顶端设置有顶槽114，顶槽114内端设置有握把115，握把115与顶槽114转动连接。具体使用时，通过设置的握把115，便于使用者对其盖板110进行打开或关闭，方便小猫进入砂盘箱10内端进行排便。
39.具体的，连接套管150内端设置有复位弹簧151，复位弹簧151末端与拉杆160末端连接。具体使用时，通过设置的拉杆160末端进行限位，在进行控制盘140位置进行调节时，首先拉动滑动块162，使其滑动块162伸出限位槽131外端，此时转动滑动块162，从而带动连接套管150转动，带动控制盘140转动，调节完成后松开滑动块162，复位弹簧151通过自身收缩带动拉杆160恢复原状，无需使用者重新手动对其拉杆160位置进行调节。
40.此外，滑动块162末端设置有弧杆163，弧杆163呈u型杆状结构。具体使用时，通过设置的弧杆163，便于使用者对其滑动块162进行拉动，避免滑动块162与其限位槽131贴合过紧，导致从表面无法找到施力点，难以将其滑动块162抠出。
41.除此之外，漏斗盘310顶端设置有若干固定孔311，连接环320上下两端均设置有若干卡柱322，卡柱322与固定孔311插接配合，卡柱322与连接环320内端之间连接有限位弹簧323。具体使用时，通过设置的卡柱322以及固定孔311，一方面提高连接环320与其漏斗盘310之间的连接稳定性，避免在进行猫便过滤时，连接环320与其漏斗盘310之间出现缝隙，导致猫砂泄漏，另一方面，在进行安装时，推动连接环320卡入两漏斗盘310内端，漏斗盘310侧面对其卡柱322进行挤压，使其挤压限位弹簧323伸入连接环320内端，此时转动连接环320，使其卡柱322转至固定孔311上方，限位弹簧323失去压力，推动限位弹簧323卡入固定孔311内端，完成对其连接环320固定工作。
42.具体的，连接环320侧面设置有若干凸杆324。具体使用时，提高其连接环320侧面
的粗糙程度，增加其与使用者手部之间摩擦力，避免使用者在进行连接环320转动时，连接环320侧面过于光滑，导致出现打滑现象。
43.本实施例的沙漏型可定期过滤猫便用宠物砂盘在具体使用时，当砂盘箱10内端堆积的猫便过多时，此时需要对其猫便进行清理，首先，双手拉动两弧杆163，使其带动滑动块162伸出限位槽131内端，此时复位弹簧151处于拉伸状态，缓满转动两弧杆163，使其通过侧块161带动连接套管150转动，从而带动控制盘140翻转，此时顶端的猫砂以及猫便沿着底板130顶端滑入漏斗盘310内端，然后滑入连接环320顶端，通过连接环320对其猫砂与猫便进行过滤，猫便无法通过连接环320，存放于连接环320内端，剩余猫砂通过连接环320流入底端漏斗盘310，然后重复上述操作，将其底端控制盘140打开，使其猫砂流入底端砂盘箱10内端，缓慢转动连接环320，使其各卡柱322从固定孔311内端伸出，抽动连接环320，使其滑出两漏斗盘310之间，将其连接环320存放的猫便进行清理，重新将其连接环320滑入两漏斗盘310之间，翻转整个装置，使其底端盛装猫砂的砂盘箱10翻转至顶端，重新用于猫咪产便。
44.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

技术特征：
1.一种沙漏型可定期过滤猫便用宠物砂盘，包括一对砂盘箱(10)、连接两所述砂盘箱(10)的套板(20)以及安装在所述套板(20)内端的过滤装置(30)，其特征在于：所述砂盘箱(10)顶端设置有盖板(110)，所述盖板(110)与所述砂盘箱(10)之间连接有转轴(111)，所述盖板(110)侧面设置有一对卡块(112)，所述砂盘箱(10)侧面末端设置有一对侧槽(120)，所述侧槽(120)与所述卡块(112)卡接配合，所述砂盘箱(10)底端设置有底板(130)，所述底板(130)侧面设置有限位槽(131)，所述底板(130)顶端设置有控制盘(140)，所述控制盘(140)两侧均设置有连接套管(150)，所述连接套管(150)内端设置有拉杆(160)，所述拉杆(160)末端设置有若干侧块(161)，所述连接套管(150)内端侧面设置有若干限位滑槽(152)，所述限位滑槽(152)与所述侧块(161)滑动连接，所述拉杆(160)末端设置有滑动块(162)，所述滑动块(162)与所述限位槽(131)卡接配合，所述套板(20)两侧均设置有取口(210)，所述过滤装置(30)包括一对漏斗盘(310)，两所述漏斗盘(310)之间连接有连接环(320)，所述连接环(320)内端设置有过滤盘(321)。2.根据权利要求1所述的沙漏型可定期过滤猫便用宠物砂盘，其特征在于：所述卡块(112)侧面设置有卡珠(113)，所述侧槽(120)内端设置有卡孔(121)，所述卡珠(113)与所述卡孔(121)卡接配合。3.根据权利要求1所述的沙漏型可定期过滤猫便用宠物砂盘，其特征在于：所述盖板(110)顶端设置有顶槽(114)，所述顶槽(114)内端设置有握把(115)，所述握把(115)与所述顶槽(114)转动连接。4.根据权利要求1所述的沙漏型可定期过滤猫便用宠物砂盘，其特征在于：所述连接套管(150)内端设置有复位弹簧(151)，所述复位弹簧(151)末端与所述拉杆(160)末端连接。5.根据权利要求1所述的沙漏型可定期过滤猫便用宠物砂盘，其特征在于：所述滑动块(162)末端设置有弧杆(163)，所述弧杆(163)呈u型杆状结构。6.根据权利要求1所述的沙漏型可定期过滤猫便用宠物砂盘，其特征在于：所述漏斗盘(310)顶端设置有若干固定孔(311)，所述连接环(320)上下两端均设置有若干卡柱(322)，所述卡柱(322)与所述固定孔(311)插接配合，所述卡柱(322)与所述连接环(320)内端之间连接有限位弹簧(323)。7.根据权利要求6所述的沙漏型可定期过滤猫便用宠物砂盘，其特征在于：所述连接环(320)侧面设置有若干凸杆(324)。

技术总结
本实用新型涉及宠物用品技术领域，具体地说，涉及一种沙漏型可定期过滤猫便用宠物砂盘。其包括一对砂盘箱、连接两砂盘的套板以及安装套板内端的过滤装置，砂盘箱底端设置有底板，底板顶端设置有控制盘，控制盘与底板转动连接，控制盘两侧均连接有连接套管，过滤装置包括一对漏斗盘，两漏斗盘之间连接有连接环，连接环内端设置有过滤盘。本实用新型通过设置的过滤装置，当顶端砂盘箱盛放过多猫便时，此时将其整个装置颠倒，转动连接套管，此时猫砂与猫便将会沿着漏斗盘向上滑落，过滤盘对其猫砂中的猫便进行过滤，将连接环从两漏斗盘之间取下，将其内端的猫便进行倾倒，完成对其猫砂的过滤工作，避免猫便堆积过量，同时提高猫砂的使用时间。的使用时间。的使用时间。

技术研发人员：黄松松
受保护的技术使用者：黄松松
技术研发日：2021.08.31
技术公布日：2022/3/8
