一种老年病护理用辅助支架的制作方法

萌宠菠菠乐园
2024-09-25 08:38

一种老年病护理用辅助支架的制作方法

本发明涉及医疗辅助技术领域，尤其涉及一种老年病护理用辅助支架。

背景技术：

医疗用品是针对处理伤口或者处理疾病所用的物品的总称，医疗用品范围可以包括家用医疗用品、宠物医疗用品、医治人的疾病所使用的药品、医疗器械和医疗辅助用品，医疗用品离我们很近，从小的方面来说平时包扎伤口所需要的物品，药瓶、塑料、透明瓶、塑料瓶、眼水瓶和液体药瓶都是医疗用品的范畴，护理科输液辅助用支架用于患者注射或输液时悬挂药液瓶或者挂袋，是医护注射和输液不可缺少的器械，但是现有的输液辅助用支架的长度位置不可调节，同时输液辅助用支架的角度不可转动，不能满足实际的需要，给患者与医务人员带来不便。

技术实现要素：

（一）发明目的

为解决背景技术中提出的现有的输液辅助用支架的长度位置不可调节，同时输液辅助用支架的角度不可转动，不能满足实际的需要，给患者与医务人员带来不便，本发明提出一种老年病护理用辅助支架，可方便调节收纳方管的角度，以及方便将延伸方管从收纳方管内拉伸或收缩，从而调节吊水的位置，满足实际的需要，给患者与医务人员带来方便。

（二）技术方案

本发明提供了一种老年病护理用辅助支架，包括安装竖杆，所述安装竖杆的上侧转动设置有转动连接筒，所述转动连接筒的外圆周面固定有收纳方管，所述收纳方管内部滑动设置有延伸方管，所述收纳方管与延伸方管内共同滑动设置有移动方杆，所述移动方杆的一侧贯穿转动连接筒且固定有弧形块，所述第一竖三角块远离移动方杆的一侧设置有若干个第一竖三角块，所述弧形块远离移动方杆的一侧设置有固定与安装竖杆顶端的限制圆杆，所述限制圆杆的外圆周面设置有若干个第二竖三角块，且所述第一竖三角块与第二竖三角块相匹配，所述移动方杆的前表面开设有推动槽，所述推动槽的前侧设置有滑动安装于收纳方管的解锁机构，所述解锁机构包括上下设置有的两个锁定杆，所述延伸方管的前表面开设有两排上下设置的锁定通孔，且两个所述锁定杆分别位于对应的两个所述锁定通孔内。

优选的，所述延伸方管的前表面以及后表面均开设有长形通孔，且所述长形通孔位于两排所述锁定通孔之间。

优选的，所述解锁机构还包括设置于推动槽内的推动块，所述推动块的前表面固定有连接方杆，所述连接方杆的前侧穿过前侧所述长形通孔且贯穿收纳方管，所述连接方杆的前侧固定有按块，所述按块与收纳方管之间设置有套设于连接方杆的第一弹簧，所述延伸方管内设置有分别固定于连接方杆上下两面的两个连接板，且两个所述锁定杆分别固定与两个所述连接板。

优选的，所述推动槽远离转动连接筒的一侧设置有第一斜面，所述推动块远离转动连接筒的一侧设置有第二斜面，且所述第一斜面与第二斜面的倾斜角度相匹配

优选的，所述移动方杆的左右两端分别滑动套设有方形滑套，两个所述方形滑套分别通过连接块与收纳方管的内壁固定，且远离所述弧形块一侧的方形滑套的连接块穿过长形通孔。

优选的，所述延伸方管靠近弧形块的一侧设置有固定于收纳方管的固定框，且所述移动方杆穿过固定框的内框，所述固定框远离延伸方管的一侧设置有固定于移动方杆的限制框，且所述限制框与固定框之间设置有套设于移动方杆的第二弹簧。

优选的，所述转动连接筒与安装竖杆设置有稳固组件，所述稳固组件包括转动安装于安装竖杆的转动环以及固定于转动连接筒外圆周面的横杆，且所述横杆与收纳方管对称设置，所述横杆远离转动连接筒的一侧固定有斜杆，所述斜杆的下侧与转动环的外圆周面固定。

优选的，所述安装竖杆的下侧固定有安装底板，所述安装底板与安装竖杆之间固定有若干个支撑杆，且若干个所述支撑杆呈环状均匀分布。

优选的，所述延伸方管远离收纳方管一侧的下表面设置有挂钩。

与现有的技术相比，本发明的有益效果是：

1、通过解锁机构、移动方杆、推动槽、弧形块、第一竖三角块、限制圆杆、第二竖三角块等的设置，可方便调节收纳方管的角度，给患者与医务人员带来方便；

2、通过解锁机构、推动槽、第二弹簧、长形通孔、锁定通孔等的设置，可方便将延伸方管从收纳方管内拉伸或收缩，从而调节吊水的位置，满足实际的需要，给患者与医务人员带来方便。

附图说明

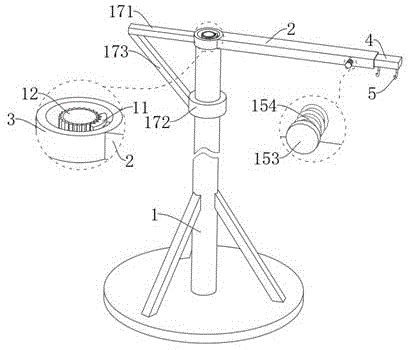

图1为本发明提出的一种老年病护理用辅助支架的立体结构示意图；

图2为本发明提出的一种老年病护理用辅助支架中收纳方管的俯视剖视图；

图3为图2中的a处放大图；

图4为本发明提出的一种老年病护理用辅助支架中收纳方管的侧视剖视图；

图5为本发明提出的一种老年病护理用辅助支架中解锁机构的立体结构示意图；

图6为本发明提出的一种老年病护理用辅助支架中延伸方管的立体结构示意图。

图中：1安装竖杆、2收纳方管、3转动连接筒、4延伸方管、5挂钩、6方形滑套、7移动方杆、8固定框、9限制框、10第二弹簧、11弧形块、111第一竖三角块、12限制圆杆、121第二竖三角块、13推动槽、14长形通孔、15解锁机构、151推动块、152连接方杆、153按块、154第一弹簧、155连接板、156锁定杆、16锁定通孔、171横杆、172转动环、173斜杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

如图1-6所示，本发明提出的一种老年病护理用辅助支架，包括安装竖杆1，安装竖杆1的上侧转动设置有转动连接筒3，转动连接筒3的外圆周面固定有收纳方管2，收纳方管2内部滑动设置有延伸方管4，收纳方管2与延伸方管4内共同滑动设置有移动方杆7，移动方杆7的一侧贯穿转动连接筒3且固定有弧形块11，第一竖三角块111远离移动方杆7的一侧设置有若干个第一竖三角块111，弧形块11远离移动方杆7的一侧设置有固定与安装竖杆1顶端的限制圆杆12，限制圆杆12的外圆周面设置有若干个第二竖三角块121，且第一竖三角块111与第二竖三角块121相匹配，移动方杆7的前表面开设有推动槽13，推动槽13的前侧设置有滑动安装于收纳方管2的解锁机构15，解锁机构15包括上下设置有的两个锁定杆156，延伸方管4的前表面开设有两排上下设置的锁定通孔16，且两个锁定杆156分别位于对应的两个锁定通孔16内，延伸方管4的前表面以及后表面均开设有长形通孔14，且长形通孔14位于两排锁定通孔16之间。

在一个可选的实例中，解锁机构15还包括设置于推动槽13内的推动块151，推动块151的前表面固定有连接方杆152，连接方杆152的前侧穿过前侧长形通孔14且贯穿收纳方管2，连接方杆152的前侧固定有按块153，按块153与收纳方管2之间设置有套设于连接方杆152的第一弹簧154，延伸方管4内设置有分别固定于连接方杆152上下两面的两个连接板155，且两个锁定杆156分别固定与两个连接板155。

在一个可选的实例中，推动槽13远离转动连接筒3的一侧设置有第一斜面，推动块151远离转动连接筒3的一侧设置有第二斜面，且第一斜面与第二斜面的倾斜角度相匹配。

在一个可选的实例中，移动方杆7的左右两端分别滑动套设有方形滑套6，两个方形滑套6分别通过连接块与收纳方管2的内壁固定，且远离弧形块11一侧的方形滑套6的连接块穿过长形通孔14。

在一个可选的实例中，延伸方管4靠近弧形块11的一侧设置有固定于收纳方管2的固定框8，且移动方杆7穿过固定框8的内框，固定框8远离延伸方管4的一侧设置有固定于移动方杆7的限制框9，且限制框9与固定框8之间设置有套设于移动方杆7的第二弹簧10。

在一个可选的实例中，转动连接筒3与安装竖杆1设置有稳固组件，稳固组件包括转动安装于安装竖杆1的转动环172以及固定于转动连接筒3外圆周面的横杆171，且横杆171与收纳方管2对称设置，横杆171远离转动连接筒3的一侧固定有斜杆173，斜杆173的下侧与转动环172的外圆周面固定，稳固组件的设置可使得在使用时，收纳方管2与延伸方管4更加的稳固，提高了安全性能。

在一个可选的实例中，安装竖杆1的下侧固定有安装底板，安装底板与安装竖杆1之间固定有若干个支撑杆，且若干个支撑杆呈环状均匀分布。

在一个可选的实例中，延伸方管4远离收纳方管2一侧的下表面设置有挂钩5。

工作原理：现有的输液辅助用支架的长度位置不可调节，同时输液辅助用支架的角度不可转动，不能满足实际的需要，给患者与医务人员带来不便，在本实施例中，需要对收纳方管2的角度位置进行转动或需要将延伸方管4从而收纳方管2内拉伸出时，可将按块153向收纳方管2的方向按下，会使得推动块151同步向后侧移动，且压缩第一弹簧154，推动块151与推动槽13互相配合可使得移动方杆7向远离限制圆杆12的一侧移动，且压缩第二弹簧10，弧形块11会远离限制圆杆12，进一步的使得第一竖三角块111与第二竖三角块121分离，即可转动收纳方管2，来调节收纳方管2的角度，与此同时，两个锁定杆156也会从两个锁定通孔16内脱离，即可将延伸方管4向拉出收纳方管2或向收纳方管2内收缩，待调节完毕时，松开按块153，推动块151会由于第一弹簧154的弹力回到原先位置，且两个锁定杆156也会进入到两个锁定通孔16内，即可将延伸方管4限制不可移动，同时移动方杆7也就将会由于第二弹簧10的弹力回到原先位置，第一竖三角块111与第二竖三角块121啮合，从而将收纳方管2固定，避免转动，本装置可方便调节收纳方管2的角度，以及方便将延伸方管4从收纳方管2内拉伸或收缩，从而调节吊水的位置，满足实际的需要，给患者与医务人员带来方便。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

1.一种老年病护理用辅助支架，包括安装竖杆（1），其特征在于，所述安装竖杆（1）的上侧转动设置有转动连接筒（3），所述转动连接筒（3）的外圆周面固定有收纳方管（2），所述收纳方管（2）内部滑动设置有延伸方管（4），所述收纳方管（2）与延伸方管（4）内共同滑动设置有移动方杆（7），所述移动方杆（7）的一侧贯穿转动连接筒（3）且固定有弧形块（11），所述第一竖三角块（111）远离移动方杆（7）的一侧设置有若干个第一竖三角块（111），所述弧形块（11）远离移动方杆（7）的一侧设置有固定与安装竖杆（1）顶端的限制圆杆（12），所述限制圆杆（12）的外圆周面设置有若干个第二竖三角块（121），且所述第一竖三角块（111）与第二竖三角块（121）相匹配，所述移动方杆（7）的前表面开设有推动槽（13），所述推动槽（13）的前侧设置有滑动安装于收纳方管（2）的解锁机构（15），所述解锁机构（15）包括上下设置有的两个锁定杆（156），所述延伸方管（4）的前表面开设有两排上下设置的锁定通孔（16），且两个所述锁定杆（156）分别位于对应的两个所述锁定通孔（16）内。

2.根据权利要求1所述的一种老年病护理用辅助支架，其特征在于，所述延伸方管（4）的前表面以及后表面均开设有长形通孔（14），且所述长形通孔（14）位于两排所述锁定通孔（16）之间。

3.根据权利要求2所述的一种老年病护理用辅助支架，其特征在于，所述解锁机构（15）还包括设置于推动槽（13）内的推动块（151），所述推动块（151）的前表面固定有连接方杆（152），所述连接方杆（152）的前侧穿过前侧所述长形通孔（14）且贯穿收纳方管（2），所述连接方杆（152）的前侧固定有按块（153），所述按块（153）与收纳方管（2）之间设置有套设于连接方杆（152）的第一弹簧（154），所述延伸方管（4）内设置有分别固定于连接方杆（152）上下两面的两个连接板（155），且两个所述锁定杆（156）分别固定与两个所述连接板（155）。

4.根据权利要求3所述的一种老年病护理用辅助支架，其特征在于，所述推动槽（13）远离转动连接筒（3）的一侧设置有第一斜面，所述推动块（151）远离转动连接筒（3）的一侧设置有第二斜面，且所述第一斜面与第二斜面的倾斜角度相匹配。

5.根据权利要求2所述的一种老年病护理用辅助支架，其特征在于，所述移动方杆（7）的左右两端分别滑动套设有方形滑套（6），两个所述方形滑套（6）分别通过连接块与收纳方管（2）的内壁固定，且远离所述弧形块（11）一侧的方形滑套（6）的连接块穿过长形通孔（14）。

6.根据权利要求1所述的一种老年病护理用辅助支架，其特征在于，所述延伸方管（4）靠近弧形块（11）的一侧设置有固定于收纳方管（2）的固定框（8），且所述移动方杆（7）穿过固定框（8）的内框，所述固定框（8）远离延伸方管（4）的一侧设置有固定于移动方杆（7）的限制框（9），且所述限制框（9）与固定框（8）之间设置有套设于移动方杆（7）的第二弹簧（10）。

7.根据权利要求1所述的一种老年病护理用辅助支架，其特征在于，所述转动连接筒（3）与安装竖杆（1）设置有稳固组件，所述稳固组件包括转动安装于安装竖杆（1）的转动环（172）以及固定于转动连接筒（3）外圆周面的横杆（171），且所述横杆（171）与收纳方管（2）对称设置，所述横杆（171）远离转动连接筒（3）的一侧固定有斜杆（173），所述斜杆（173）的下侧与转动环（172）的外圆周面固定。

8.根据权利要求1所述的一种老年病护理用辅助支架，其特征在于，所述安装竖杆（1）的下侧固定有安装底板，所述安装底板与安装竖杆（1）之间固定有若干个支撑杆，且若干个所述支撑杆呈环状均匀分布。

9.根据权利要求1所述的一种老年病护理用辅助支架，其特征在于，所述延伸方管（4）远离收纳方管（2）一侧的下表面设置有挂钩（5）。

技术总结
本发明公开了一种老年病护理用辅助支架，包括安装竖杆，所述安装竖杆的上侧转动设置有转动连接筒，所述转动连接筒的外圆周面固定有收纳方管，所述收纳方管内部滑动设置有延伸方管，所述收纳方管与延伸方管内共同滑动设置有移动方杆，所述移动方杆的一侧贯穿转动连接筒且固定有弧形块，所述第一竖三角块远离移动方杆的一侧设置有若干个第一竖三角块，所述弧形块远离移动方杆的一侧设置有固定与安装竖杆顶端的限制圆杆，所述限制圆杆的外圆周面设置有若干个第二竖三角块。本发明可方便调节收纳方管的角度，以及方便将延伸方管从收纳方管内拉伸或收缩，从而调节吊水的位置，满足实际的需要，给患者与医务人员带来方便。

技术研发人员：王爱玲;赵敏;梁英
受保护的技术使用者：王爱玲
技术研发日：2021.05.18
技术公布日：2021.08.17
