如图所示是小明设计的宠物窝温度控制系统。Rt为负温度系数热敏电阻，用发光二极管和光敏电阻来检测宠物是否在窝里。当宠物在窝里且窝内温度高于30℃时，风扇启动工作；当温度低于20℃时，风扇停止工作；宠物不在窝里时，不管温度如何，风扇都不工作。

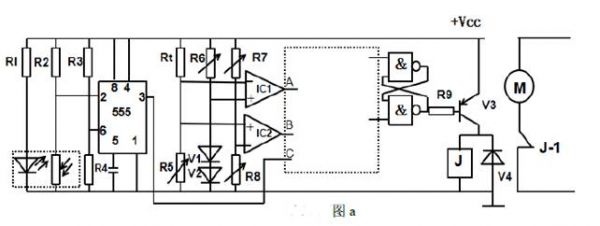

1. (2021高三上·杭州期中) 如图所示是小明设计的宠物窝温度控制系统。Rt为负温度系数热敏电阻，用发光二极管和光敏电阻来检测宠物是否在窝里。当宠物在窝里且窝内温度高于30℃时，风扇启动工作；当温度低于20℃时，风扇停止工作；宠物不在窝里时，不管温度如何，风扇都不工作。已知IC1控制上限，IC2控制下限，请根据描述回答下列问题：
（1） 现要将风扇停止工作温度调整为25℃则应（在“A .调大R5；B .调大R6；C .调大R7；D .调大R8”中选择合适的选项，将序号填入横线处）；
（2） 请你用一块四2 输入或非门芯片补全图虚线框中的电路，要求电路简单；
（3） 小明在调试的过程中发现，风扇一直工作，下列原因中不可能的是（在“A、R9虚焊；B、V3 被击穿；C、V4 接反”中选择合适的选项，将序号填入横线处）

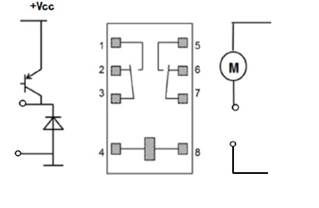

（4） 按照电路，完成继电器与三极管、风扇的连线
