一种多功能宠物安全出行背包

萌宠菠菠乐园
2024-09-28 06:43

一种多功能宠物安全出行背包

1.本实用新型涉及宠物背包技术领域，特别是指一种多功能宠物安全出行背包。

背景技术：

2.随着人们生活品质的提高，为了消除孤寂、娱乐等满足精神生活上的需要，家庭饲养宠物变得越来越普及。通常宠物主人在带宠物外出游玩时，一般采用牵绳来牵拉宠物，但如果宠物主人在旅游或者赶时间而宠物又走不快时，则需要一种能装宠物的包以方便携带宠物，因此，宠物包应运而生。
3.传统的宠物包在使用时，其防护性还有待提高，在面对人员包门没有固定好，或宠物好动意外将包门开启后，宠物会意外跑出，缺乏能够辅助人员对宠物进行进一步限位的防护部件。

技术实现要素：

4.本实用新型提出一种多功能宠物安全出行背包，解决了现有技术中宠物从背包中跑出的问题。
5.本实用新型的技术方案是这样实现的：
6.一种多功能宠物安全出行背包，包括上侧开口的背包本体和背带主体，背包本体底部设有弹力绳挂环ⅰ，背带主体上设有长度可调的背带绳，背带主体和背带绳配合穿戴在宠物躯干上，且背带绳上设有弹力绳挂环ⅱ，弹力绳挂环ⅰ通过弹力绳与弹力绳挂环ⅱ可拆卸连接。将宠物放入背包本体中，并将背带穿戴在宠物上，然后将背带通过弹力绳与背包本体连接，有效的限制了宠物的移动范围，进而防止宠物从背包中跑出；同时宠物可将头部从背包本体的上侧开口伸出，避免出现宠物憋气的情况。背包固定在座椅上时，弹力绳可防止惯性太大而勒到宠物。
7.所述背包本体包括坐垫和侧边围挡，坐垫的四周与侧边围挡的下边沿固定连接，相邻两个侧边围挡之间通过拉链连接。通过拉链可将侧边围挡围起或展开，侧边围挡展开时，可作为宠物坐垫使用，并且便于进行收纳；侧边围挡围起时，作为宠物背包使用，坐垫和背包两者可以灵活切换。
8.所述相对布置的两个侧边围挡上设有手提环。手提环便于人员单手将背包提起，有利于进行宠物的携带。
9.所述侧边围挡的内侧设有收纳袋。收纳袋内可对部分宠物物品进行收纳，便于携带。
10.所述侧边围挡的外侧设有多个安全带挂环，两个安全带挂环通过长度可调的安全带可拆卸连接。调整安全带长度可将宠物背包固定在汽车座椅上，进而将宠物进行固定，可将宠物背包作为宠物安全座椅使用。
11.所述坐垫为加热垫。在温度较低的地方可通过加热垫为宠物保温。
12.所述背带本体为工字型结构，工字型结构的上下两侧分别设有通孔，背带绳穿设
在通孔内，背带绳的两端可拆卸连接。所述背带绳的一端设有插头，背带绳的另一端设有插扣，插头与插扣连接。背带绳长度调整使背带适用于不同体型的宠物，同时插头插扣连接实现将背带固定在宠物躯干上。
13.本实用新型产生的有益效果是：背包本体中的设置弹力绳对宠物的移动范围进行控制，有效防止宠物冲背包中跑出；背包固定在座椅上时，弹力绳可防止惯性太大而勒到宠物。
14.人员可通过手提环将背包提起，便于人员携带移动宠物；同时背包外侧可连接安全带使背包固定在汽车座椅上，使背包作为宠物安全座椅使用；并且背包本体可通过拉链展开，平铺在地面上可作为宠物坐垫使用；在温度较低的地方可通过坐垫对宠物进行加热保温。
附图说明
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
16.图1为一种多功能宠物安全出行背包展开示意图。
17.图2为宠物背带正面示意图。
18.图3为宠物背带反面示意图。
19.图4为弹力绳结构示意图。
20.图5为牵引绳结构示意图。
21.图6为安全带结构示意图。

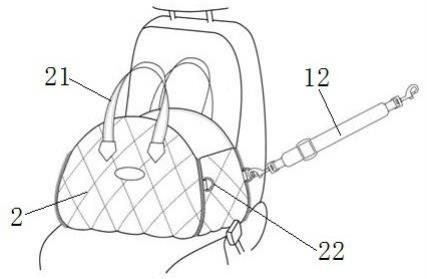

22.图7为出行背包使用状态一示意图。
23.图8为出行背包使用状态二示意图。
24.图中：1-坐垫，2-侧边围挡，21-手提环，22-安全带挂环，3-拉链，4-收纳袋，5-弹力绳挂环ⅰ，6-背带主体，7-背带绳，8-弹力绳挂环ⅱ，91-插头，92-插扣，10-弹力绳，101-弹力绳挂钩，11-牵引绳，111-连接环，112-手环，12-安全带，121-安全带挂钩。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有付出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.实施例1，如图1、图4所示，一种多功能宠物安全出行背包，包括上侧开口的背包本体和背带主体6，背包本体底部设有弹力绳挂环ⅰ5，背带主体6上设有长度可调的背带绳7，背带主体6和背带绳7配合穿戴在宠物躯干上，且背带绳7上设有弹力绳挂环ⅱ8，弹力绳挂环ⅰ5通过弹力绳10与弹力绳挂环ⅱ8可拆卸连接。本实施例中，弹力绳10的两端分别设有弹力绳挂钩101，弹力绳挂环ⅰ5和弹力绳挂环ⅱ8均与弹力绳挂钩101连接，背包通过弹力绳10对宠物的移动范围进行控制，防止宠物从背包中跑出。
27.进一步，背包本体包括坐垫1和侧边围挡2，坐垫1的四周与侧边围挡2的下边沿固定连接，相邻两个侧边围挡2之间通过拉链3连接。本实施中，侧边围挡2的数量为四个，并且弹力绳挂环ⅰ5设置在坐垫1与侧边围挡2的连接处，弹力绳挂环ⅰ5的数量为4个，在弹力绳10使用时，弹力绳10与其中任意一个弹力绳挂环ⅰ5连接，实现对宠物的限制，便于将宠物放入背包后进行弹力绳10的安装。
28.进一步，如图7所示，相对布置的两个侧边围挡2上设有手提环21。手提环21方便人员将宠物背包提起，便于进行宠物的携带和转移。
29.进一步，侧边围挡2的内侧设有收纳袋4。本实施例中，仅有一个侧边围挡2的内侧设有收纳袋4，可将宠物的用品放入收纳袋4中，便于进行携带。
30.实施例2，一种多功能宠物安全出行背包，如图6、图7所示，侧边围挡2的外侧设有多个安全带挂环22，两个安全带挂环22通过长度可调的安全带12可拆卸连接。本实施例中，安全带12采用书包带长度调整结构，以及汽车座椅的尺寸对安全带12的长度进行调整；安全带12的两端分别设有安全带挂钩121，安全带挂钩121与安全带挂环22连接，实现将背包通过安全带12固定在汽车座椅上，作为宠物安全座椅使用，增强宠物背包的实用性。
31.进一步，坐垫1为加热垫。本实施例中，加热垫使用usb接口的电加热垫，在温度较低的环境，可将加热垫通电加热为宠物保温。
32.其他结构与实施例1的结构相同。
33.实施例3，如图2、图3所示，背带本体6为工字型结构，工字型结构的上下两侧分别设有通孔，背带绳7穿设在通孔内，背带绳7的两端可拆卸连接。背带绳7的一端设有插头91，背带绳7的另一端设有插扣92，插头91与插扣92连接。本实施例中，背带绳7采用书包带长度调整结构，对背带绳7的长度进行调整，使背带绳7能适用于不同体型的宠物；同时背带本体6采用透气网面，保证背带的透气性。
34.进一步，将宠物从背包中放出时，可使用牵引绳11防止宠物走失，具体的，如图5所示，牵引绳11的一端设有连接环111，背带绳7穿设在连接环111内，实现牵引绳11与背带的连接；牵引绳11的另一端设有手环112，手环112可套设在手腕上，防止因宠物奔跑过快导致牵引绳11与人手脱开，避免宠物乱跑。
35.其他结构与实施例1或实施例2的结构相同。
36.宠物背包使用状态一：如图8所示，拉链3打开，使侧边围挡2展开，将坐垫1和侧边围挡2平铺在地面上，此时宠物背包可作为坐垫使用；
37.宠物背包使用状态二：拉链3拉合，使相邻两个侧边围挡2连接，坐垫1和侧边围挡2共同形成宠物背包，将宠物放入背包中，并用弹力绳10将宠物身上的背带与背包底部的弹力绳挂环ⅰ连接，进而将宠物限制在背包内；
38.宠物背包使用状态三：将宠物放入背包，并用弹力绳10进行限制后，将背包放置在汽车座椅上，使用安全带12将背包固定在汽车座椅上，此时背包作为宠物安全座椅使用。
39.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

技术特征：
1.一种多功能宠物安全出行背包，包括上侧开口的背包本体和背带主体（6），其特征在于，背包本体底部设有弹力绳挂环ⅰ（5），背带主体（6）上设有长度可调的背带绳（7），背带主体（6）和背带绳（7）配合穿戴在宠物躯干上，且背带绳（7）上设有弹力绳挂环ⅱ（8），弹力绳挂环ⅰ（5）通过弹力绳（10）与弹力绳挂环ⅱ（8）可拆卸连接。2.根据权利要求1所述的多功能宠物安全出行背包，其特征在于，背包本体包括坐垫（1）和侧边围挡（2），坐垫（1）的四周与侧边围挡（2）的下边沿固定连接，相邻两个侧边围挡（2）之间通过拉链（3）连接。3.根据权利要求2所述的多功能宠物安全出行背包，其特征在于，相对布置的两个侧边围挡（2）上设有手提环（21）。4.根据权利要求3所述的多功能宠物安全出行背包，其特征在于，侧边围挡（2）的内侧设有收纳袋（4）。5.根据权利要求2或3或4所述的多功能宠物安全出行背包，其特征在于，侧边围挡（2）的外侧设有多个安全带挂环（22），两个安全带挂环（22）通过长度可调的安全带（12）可拆卸连接。6.根据权利要求5所述的多功能宠物安全出行背包，其特征在于，坐垫（1）为加热垫。7.根据权利要求1或6所述的一种多功能宠物安全出行背包，其特征在于，背带主体（6）为工字型结构，工字型结构的上下两侧分别设有通孔，背带绳（7）穿设在通孔内，背带绳（7）的两端可拆卸连接。8.根据权利要求7所述的多功能宠物安全出行背包，其特征在于，背带绳（7）的一端设有插头（91），背带绳（7）的另一端设有插扣（92），插头（91）与插扣（92）连接。

技术总结
本实用新型提出一种多功能宠物安全出行背包，包括上侧开口的背包本体和背带主体，背包本体底部设有弹力绳挂环Ⅰ，背带主体上设有长度可调的背带绳，背带主体和背带绳配合穿戴在宠物躯干上，且背带绳上设有弹力绳挂环Ⅱ，弹力绳挂环Ⅰ通过弹力绳与弹力绳挂环Ⅱ可拆卸连接。本实用新型产生的有益效果是：背包本体中的设置弹力绳对宠物的移动范围进行控制，有效防止宠物冲背包中跑出；人员可通过手提环将背包提起，便于人员携带移动宠物；同时背包外侧可连接安全带使背包固定在汽车座椅上，使背包作为宠物安全座椅使用；并且背包本体可通过拉链展开，平铺在地面上可作为宠物坐垫使用；在温度较低的地方可通过坐垫对宠物进行加热保温。保温。保温。

技术研发人员：曹琦慧金敬业郎晨宏葛奕杉郭泽中
受保护的技术使用者：泉州师范学院
技术研发日：2022.06.17
技术公布日：2022/9/9
