一种方便旅行携带的宠物笼的制作方法

萌宠菠菠乐园
2024-10-02 00:24

一种方便旅行携带的宠物笼的制作方法与工艺

本发明涉及宠物饲养技术领域，具体为一种方便旅行携带的宠物笼。

背景技术：

宠物笼是一种用于安置宠物的笼具，按照宠物的种类不同，宠物笼可以分为鸟笼、狗笼、猫笼、鼠类笼、冷血动物笼等，按照宠物的体型大小分类，宠物笼可以分为巨型宠物笼、大型宠物笼、中型宠物笼、小型宠物笼和微型宠物笼。

传统的宠物笼，不适合旅游时携带，在旅游时宠物笼一般放置于后备箱内，在旅游过程中若遇到颠簸路面，则容易出现由于后备箱杂物掉落而导致的宠物笼损毁，同时容易出现由于振动过大而导致的饲料四溅，缩短了宠物笼的使用寿命，增加成本的同时使得宠物在后备箱内容易受到伤害，给使用者的使用带来不便。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种方便旅行携带的宠物笼，解决了宠物笼不适合旅游时携带的问题。

（二）技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种方便旅行携带的宠物笼，包括底板，所述底板的顶部固定连接有喂食装置，所述喂食装置包括喂食外壳，所述喂食外壳的顶部贯穿设有加料盖，所述喂食外壳的右侧固定连接有喂食槽，所述喂食外壳内腔右侧的底部通过加料管与喂食槽的左侧连通，所述加料管的左端固定连接有下料器，所述底板的顶部通过缓冲杆固定连接有顶板，所述缓冲杆包括缓冲外壳，所述缓冲外壳内腔的顶部通过缓冲弹簧固定连接有缓冲板，所述缓冲板的顶部固定连接有缓冲顶杆，所述缓冲顶杆的顶端贯穿缓冲外壳并延伸至缓冲外壳的外部，所述缓冲顶杆内腔的顶部通过缓冲弹簧固定连接有缓冲底杆，所述缓冲底杆的底端依次贯穿缓冲顶杆的底部、缓冲板和缓冲外壳的底部并延伸至缓冲外壳的外部，所述顶板包括板体，所述板体的表面开设有笼口，所述笼口的左侧通过转轴活动连接有笼门，所述板体的顶部固定连接有转动杆，所述转动杆上套设有卡块，所述顶板的底部固定连接有限位块。

优选的，所述下料器包括下料板，所述下料板的表面开设有下料口，所述下料口的左侧通过转轴活动连接有下料门。

优选的，所述笼门分别与卡块和限位块配合设置。

优选的，所述笼门的顶部开设有搬运槽，所述搬运槽内通过转轴活动连接有搬运把手。

优选的，所述喂食外壳内腔的底部固定连接有集料块，且集料块与加料管配合设置。

（三）有益效果

本发明提供了一种方便旅行携带的宠物笼。具备以下有益效果：

（1）、该方便旅行携带的宠物笼，通过喂食装置和缓冲杆的改良，避免了由于后备箱杂物掉落而导致的宠物笼损毁，同时避免了由于振动过大而导致的饲料四溅，延长了宠物笼的使用寿命，减少成本的同时给宠物提供安全保障，方便了使用者的使用。

（2）、该方便旅行携带的宠物笼，通过顶板的改良，方便了使用者的搬运，减少了人力的支出，避免了由于宠物过重而导致的宠物笼掉落，给宠物提供安全保障的同时延长了宠物笼的使用寿命，方便了使用者的使用。

附图说明

图1为本发明结构示意图；

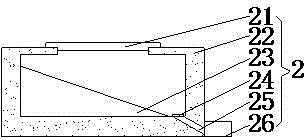

图2为本发明喂食装置的结构示意图；

图3为本发明下料器的结构示意图；

图4为本发明缓冲杆的结构示意图；

图5为本发明顶板的结构示意图；

图中，1底板、2喂食装置、21加料盖、22喂食外壳、23集料块、24下料器、241下料口、242下料门、243下料板、25加料管、26喂食槽、3缓冲杆、31缓冲弹簧、32缓冲顶杆、33缓冲底杆、34缓冲弹簧、35缓冲板、36缓冲外壳、4顶板、41笼口、42搬运把手、43卡块、44转动杆、45搬运槽、46笼门、47板体、5限位块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明实施例提供一种方便旅行携带的宠物笼，如图1所示，包括底板1，底板1的顶部固定连接有喂食装置2，底板1的顶部通过缓冲杆3固定连接有顶板4，顶板4的底部固定连接有限位块5。

如图2所示，喂食装置2包括喂食外壳22，喂食外壳22用于存放饲料，喂食外壳22的顶部贯穿设有加料盖21，加料盖21用于给喂食外壳22添加饲料，喂食外壳22的右侧固定连接有喂食槽26，宠物通过喂食槽26获取饲料，喂食外壳22内腔右侧的底部通过加料管25与喂食槽26的左侧连通，喂食外壳22内腔的底部固定连接有集料块23，且集料块23与加料管25配合设置，加料管25的左端固定连接有下料器24，下料器24用于控制下料的质量，避免由于下料过多而导致的饲料四溅。

如图3所示，下料器24包括下料板243，下料板243的表面开设有下料口241，下料口241的左侧通过转轴活动连接有下料门242，当喂食槽26中饲料饱和时，下料门242在加料管25的作用下处于堵塞状态。

如图4所示，缓冲杆3包括缓冲外壳36，缓冲外壳36内腔的顶部通过缓冲弹簧34固定连接有缓冲板35，缓冲板35的顶部固定连接有缓冲顶杆32，缓冲顶杆32的顶端贯穿缓冲外壳36并延伸至缓冲外壳36的外部，缓冲顶杆32内腔的顶部通过缓冲弹簧31固定连接有缓冲底杆33，缓冲底杆33的底端依次贯穿缓冲顶杆32的底部、缓冲板35和缓冲外壳36的底部并延伸至缓冲外壳36的外部。

如图5所示，顶板4包括板体47，板体47的表面开设有笼口41，笼口41的左侧通过转轴活动连接有笼门46，笼门46的顶部开设有搬运槽45，搬运槽45内通过转轴活动连接有搬运把手42，当需要对宠物笼进行搬运时，从搬运槽45内取出搬运把手42进行搬运，板体47的顶部固定连接有转动杆44，转动杆44上套设有卡块43，笼门46分别与卡块43和限位块5配合设置，限位块5用于防止笼门46反向打开。

综上所述，该方便旅行携带的宠物笼，通过喂食装置2和缓冲杆3的改良，避免了由于后备箱杂物掉落而导致的宠物笼损毁，同时避免了由于振动过大而导致的饲料四溅，延长了宠物笼的使用寿命，减少成本的同时给宠物提供安全保障，方便了使用者的使用。

并且，通过顶板4的改良，方便了使用者的搬运，减少了人力的支出，避免了由于宠物过重而导致的宠物笼掉落，给宠物提供安全保障的同时延长了宠物笼的使用寿命，方便了使用者的使用。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

1.一种方便旅行携带的宠物笼，包括底板（1），其特征在于：所述底板（1）的顶部固定连接有喂食装置（2），所述喂食装置（2）包括喂食外壳（22），所述喂食外壳（22）的顶部贯穿设有加料盖（21），所述喂食外壳（22）的右侧固定连接有喂食槽（26），所述喂食外壳（22）内腔右侧的底部通过加料管（25）与喂食槽（26）的左侧连通，所述加料管（25）的左端固定连接有下料器（24），所述底板（1）的顶部通过缓冲杆（3）固定连接有顶板（4），所述缓冲杆（3）包括缓冲外壳（36），所述缓冲外壳（36）内腔的顶部通过缓冲弹簧（34）固定连接有缓冲板（35），所述缓冲板（35）的顶部固定连接有缓冲顶杆（32），所述缓冲顶杆（32）的顶端贯穿缓冲外壳（36）并延伸至缓冲外壳（36）的外部，所述缓冲顶杆（32）内腔的顶部通过缓冲弹簧（31）固定连接有缓冲底杆（33），所述缓冲底杆（33）的底端依次贯穿缓冲顶杆（32）的底部、缓冲板（35）和缓冲外壳（36）的底部并延伸至缓冲外壳（36）的外部，所述顶板（4）包括板体（47），所述板体（47）的表面开设有笼口（41），所述笼口（41）的左侧通过转轴活动连接有笼门（46），所述板体（47）的顶部固定连接有转动杆（44），所述转动杆（44）上套设有卡块（43），所述顶板（4）的底部固定连接有限位块（5）。

2.根据权利要求1所述的一种方便旅行携带的宠物笼，其特征在于：所述下料器（24）包括下料板（243），所述下料板（243）的表面开设有下料口（241），所述下料口（241）的左侧通过转轴活动连接有下料门（242）。

3.根据权利要求1所述的一种方便旅行携带的宠物笼，其特征在于：所述笼门（46）分别与卡块（43）和限位块（5）配合设置。

4.根据权利要求1所述的一种方便旅行携带的宠物笼，其特征在于：所述笼门（46）的顶部开设有搬运槽（45），所述搬运槽（45）内通过转轴活动连接有搬运把手（42）。

5.根据权利要求1所述的一种方便旅行携带的宠物笼，其特征在于：所述喂食外壳（22）内腔的底部固定连接有集料块（23），且集料块（23）与加料管（25）配合设置。

技术总结
本发明公开了一种方便旅行携带的宠物笼，涉及宠物饲养技术领域。该方便旅行携带的宠物笼，包括底板，所述底板的顶部固定连接有喂食装置，所述喂食装置包括喂食外壳，所述喂食外壳的顶部贯穿设有加料盖，所述喂食外壳的右侧固定连接有喂食槽，所述喂食外壳内腔右侧的底部通过加料管与喂食槽的左侧连通，所述加料管的左端固定连接有下料器，所述底板的顶部通过缓冲杆固定连接有顶板。该方便旅行携带的宠物笼，通过喂食装置和缓冲杆的改良，避免了由于后备箱杂物掉落而导致的宠物笼损毁，同时避免了由于振动过大而导致的饲料四溅，通过顶板的改良，方便了使用者的搬运，避免了由于宠物过重而导致的宠物笼掉落。

技术研发人员：陆鸿其
受保护的技术使用者：无锡东晟生物科技有限公司
文档号码：201610692954
技术研发日：2016.08.22
技术公布日：2016.11.23
