最近设计了一个项目基于单片机的宠物喂食器 | 智能喂食器 | 智能投喂机控制系统，与大家分享一下：
一、基本介绍
项目名：基于单片机的宠物喂食器控制系统设计

基于单片机的智能喂食器站控制系统设计

基于单片机的智能投喂机控制系统设计

项目编号：mcuclub-jj-053

单片机类型：STC89C52、STM32F103C8T6

具体功能：

1、通过DS1302获取时间
2、通过AT24C02存储设定的投喂时间
3、通过按键可修正实时时间、添加或删除投喂时间、查看投喂时间
4、当投喂时间到达时，蜂鸣器报警提醒（2s），并开启两个继电器（喂食、喂水）
5、通过显示屏显示数据
拓展功能：通过蓝牙模块手机端可分别控制两个继电器及蜂鸣器报警

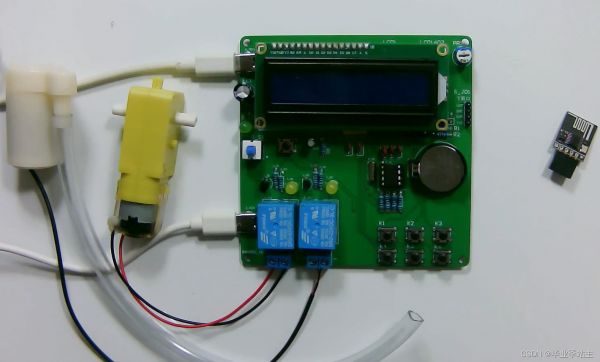

二、51实物图
单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

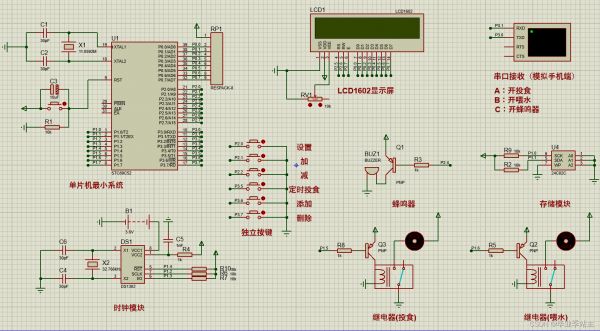

三、51仿真图
仿真软件版本：proteus8.9

电路连线方式：网络标号连线方式

注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

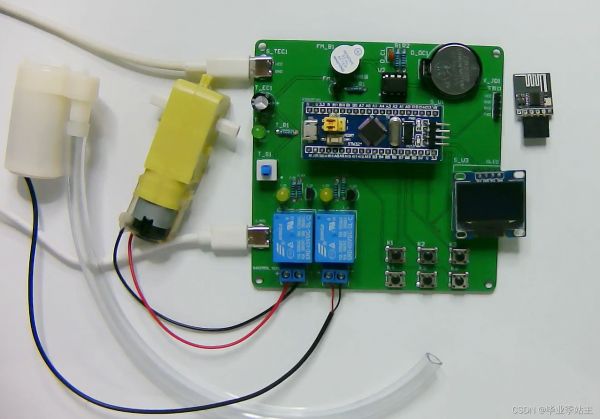

四、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

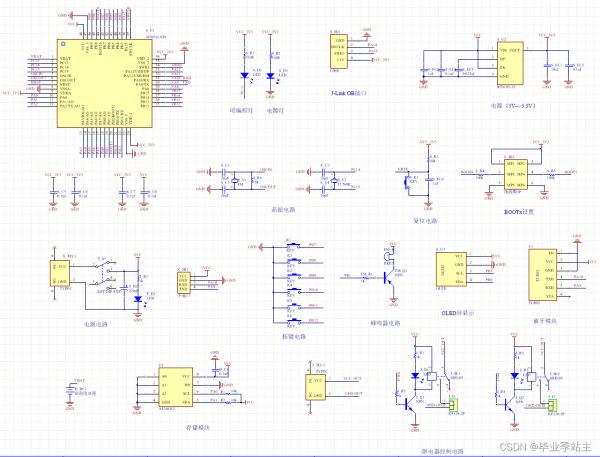

五、原理图
软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

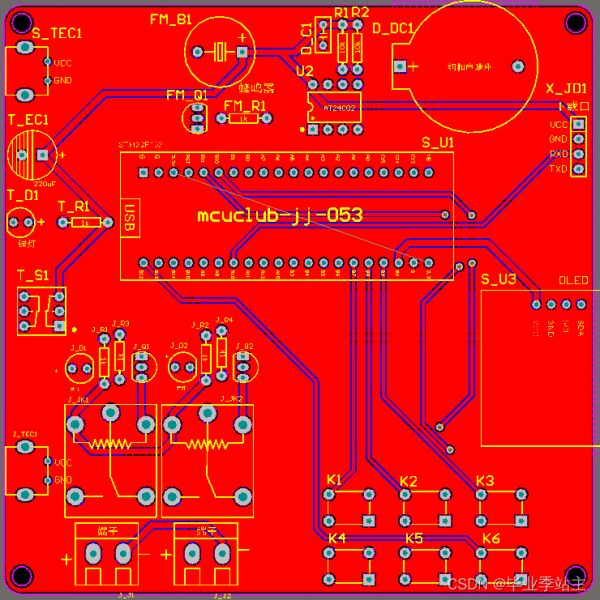

六、PCB图
由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，
隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

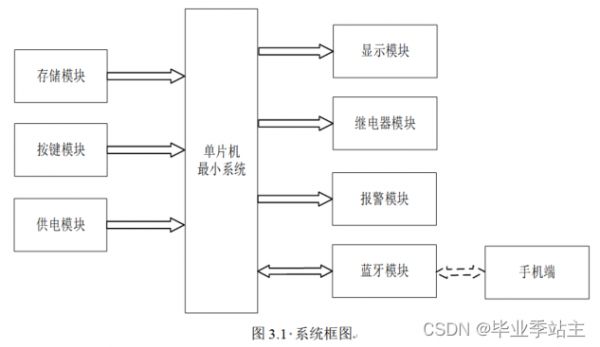

七、系统框图

本设计以单片机为核心控制器，加上其他模块一起组成此次设计宠物喂食器的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是存储模块，通过该模块存储投喂时间；第二部分是按键模块，用户可以根据自己的需求设置定时投喂时间等信息；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过继电器控制投喂实物或者水；第三部分是声光报警模块，定时投喂时间到达进行报警提醒。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。
