一种防止小型宠物狗被咬的项圈及其使用方法与流程

萌宠菠菠乐园
2024-10-16 05:38

本发明涉及宠物狗项圈，特别涉及一种防止小型宠物狗被咬的项圈及其使用方法。

背景技术：

当今社会随着生活水平不断地提高，业余活动的不断更新，大多数人都喜欢养狗。狗是一种温驯的动物，特别是小型宠物狗，体态娇小，容貌可爱，聪明伶俐，善解人意，忠于主人，深得人们喜爱。一些小型宠物狗碰到大中型狗后，喜欢冲着后者叫，后者对其产生恶意。一不注意，大中型狗就容易冲向小型宠物狗，咬住其颈部，一般不容易松口，此时人们没有驱赶大中型狗，救出小型宠物狗的工具和有效措施，小型宠物狗可能很快就会丧命。

技术实现要素：

本发明的目的在于解决上述现有技术中存在的不足和问题，提供了一种防止小型宠物狗被咬的项圈及其使用方法。

本发明提供一种防止小型宠物狗被咬的项圈及其使用方法，该项圈主要包括外圈和内圈，内圈对称地有前空腔和后空腔，内部均折叠有一个环形气囊；锁体有空腔，安装有麦克风、控制器、电动气泵、电池和开关；电动气泵内部有选择开关，即可以充气也可以抽气；控制器能够根据小型宠物狗或大中型狗发出的声音，或人的叫喊声，识别出小型宠物狗有被咬的危险，自动打开电动气泵给前气囊和后气囊充气，使前气囊和后气囊弹出，环绕小型宠物狗的颈部；该项圈使用方法为：主人带小型宠物狗出门前，检查并确保项圈的开关打开，电源连通，此时，电动气泵上的开关自动选择充气；当发现有大中型狗靠近小型宠物狗时，人们要大声叫喊和训斥；控制器接收麦克风传来的声音信号，识别出小型宠物狗受惊的叫声或其它狗凶恶的叫声，或者识别出主人对其它狗的训斥声，或者识别出其他人的大喊声，自动启动电动气泵，前气囊和后气囊弹出并鼓起，环绕小型宠物狗的颈部，使其它狗无从下口，即使咬到气囊上，因气囊是柔性的橡胶材料且表面光滑，也不易被咬破，从而避免了其它狗咬到小型宠物狗的颈部；驱赶其它狗，带走自己的小型宠物狗；脱离危险状态后，关闭开关，内部电路延迟电源切断时间，并自动改变电动气泵的选择按钮，电动气泵抽出气囊中的气体；将前气囊和后气囊折叠，分别推入内圈的前内腔和后内腔。本方案利用现代智能控制技术，针对大中型狗攻击小型宠物狗时，主要是咬颈部这一特点，改造了常用的项圈，使其增加了新的功能，可保护小型宠物狗的生命安全。

优选地，内圈的材质为橡胶，外侧面中间沿圆周有一凸条，外圈的内侧面相应地有一环形凹槽，二者扣在一起后，外圈可绕内圈做周向转动。相对较柔的内圈，会使宠物狗感到舒适。外圈可绕内圈做周向转动，便于在遛狗过程中，内圈不转动，避免对宠物狗的颈部产生过多的摩擦和损伤。

优选地，控制器包含中央处理器、内部存储器、外部存储器。控制器在所安装相应软件的帮助下，具有识别声音的能力，并在做出判断后，发出控制信号，打开电动气泵。

优选地，前气囊和后气囊的外表面抹有滑石粉，前内圈开口和后内圈开口附近的棱角已做光滑处理。这样处理，是为了减小气囊弹出时的摩擦阻力，确保能快速弹出。

与现有技术相比，本发明可实时地根据环境做出判断，及时地阻止大中型狗咬到小型宠物狗的颈部。本发明只是对常用的项圈进行了改造，结构紧凑，增加的重量小，制作简单，具有智能性，针对性强，效果显著，为人们避免小型宠物狗被咬提供了防范工具。

附图说明

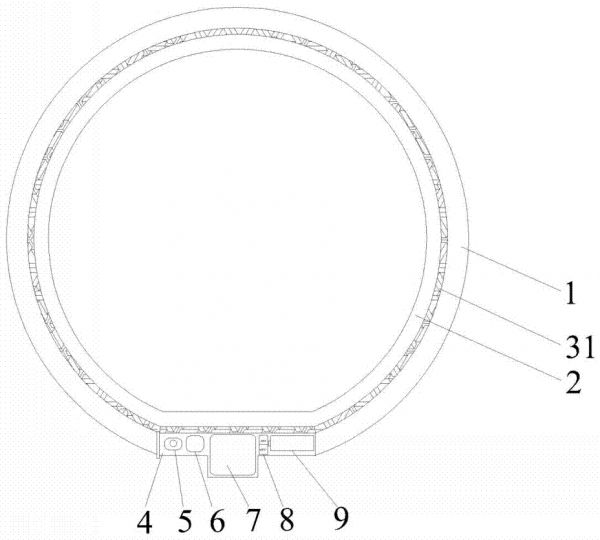

图1本发明的正面示意图。

图2本发明的背面示意图。

图3充气后的本发明示意图。

图4内圈内的通气管道示意图。

图5过侧面排气管的横断面示意图。

图中标识：1-外圈;2-内圈;3-横隔;4-锁;5-麦克风;6-控制器;7-电动气泵;8-开关;9-电池;11-进气管;12-进气孔;13-主气管;31-前气囊;32-后气囊;41-前排气孔;42-后排气孔;51-前排气管;52-后排气管;61-前内圈开口;62-后内圈开口;71-前内腔;72-后内腔。

具体实施方式

以下是本发明的具体实施例，并结合附图对本发明的技术方案进行了描述，但本发明并不限于这个实施例。

实施例一

该项圈主要分为外圈1和内圈2两部分，参见图1、图2和图5；内圈2的中间有一个竖向的横隔3，横隔3将内圈2分隔为前后两部分，每一部分均有一个环向的槽，分别称为前内腔71和后内腔72，它们分别有开向前方的前内圈开口61和开向后方的后内圈开口62；前内腔71内有处于折叠状的气囊31，后内腔72内有处于折叠状的后气囊32，前气囊31有部分薄膜外露出前内圈开口61，后气囊32有部分薄膜外露出后内圈开口62。外圈1有锁4，锁4内部安装有麦克风5、控制器6、电动气泵7、开关8和电池9；由图4可以看到，进气管11连接电动气泵7和主气管13，主气管13在横隔3内，为制作时在横隔3内留出的通道，沿周向布置，主气管13的横隔3的前方侧壁上连接有数个前排气管51，前排气管51的前排气孔41伸到前内圈开口61处，在前气囊31薄膜的内侧；对称地，主气管13的横隔3的后方侧壁上连接有数个后排气管52，后排气管52的后排气孔42伸到后内圈开口62处，在后气囊32薄膜的内侧。本项圈在吹气后的外观见图3。控制器6包含中央处理器、内部存储其、外部存储器等。带小型宠物狗出门前，先打开开关8，当发现有大中型狗冲向小型宠物狗时，人们要大声叫喊和训斥；控制器6接收麦克风5传来的声音信号，识别出小型宠物狗或其它狗的叫声，或者识别主人对其它狗的训斥声，或者识别出其他人的大喊声，就会启动电动气泵7，气体从进气孔12进入主气管13，再由前排气管51的前排气孔41吹入前气囊31，前气囊31从前内圈开口61弹出；同时，气体也由后排气管52的后排气孔42吹入后气囊32，后气囊32从后内圈开口62弹出。前气囊31和后气囊32鼓起，使其它狗无从下口，即使咬到气囊上，因气囊是柔性的橡胶材料且表面光滑，不易被咬破。从而避免了其它狗咬到小型宠物狗的颈部。人们一起驱赶走其它狗，主人带走自己的小型宠物狗。脱离危险状态后，关闭开关，控制器6会延迟电源的切断时间，并自动改变电动气泵7的选择按钮，电动气泵7抽出前气囊31和后气囊32中的气体；再将前气囊31和后气囊32折叠，分别推入前内腔71和后内腔72。

上述具体实施方式的描述仅用于说明本发明,而不用于限制本发明的权利保护范围。

技术特征：

技术总结
本发明公开了一种宠物狗项圈，尤其是一种防止小型宠物狗被咬的项圈及其使用方法。该项圈主要包括外圈和内圈，内圈有前后两个环向的空槽，各有一个内圈开口，内部折叠有气囊。锁体有空腔，安装有麦克风、控制器、电动气泵、电池和开关。当其它狗准备攻击小型宠物狗时，控制器根据小型宠物狗或其它狗发出的声音，或人的叫喊声，识别出小型宠物狗有被咬的危险，自动打开电动气泵给气囊充气，前、后气囊弹出，使其它狗咬不到小型宠物狗的颈部。本发明设计巧妙，可有效防止小型宠物狗被大中型狗咬伤或咬死。

技术研发人员：魏雨町
受保护的技术使用者：魏雨町
技术研发日：2018.11.02
技术公布日：2018.12.25
