本实用新型涉及能够供宠物进行玩耍的、隧道形状的宠物隧道。通常,作为宠物的如猫在楼房或独立式住宅中与人一起居住,因此不能像在野外那样丰富的环境下进行玩耍,需要人为地为猫提供使猫能够玩耍的猫架或猫隧道等。
背景技术:

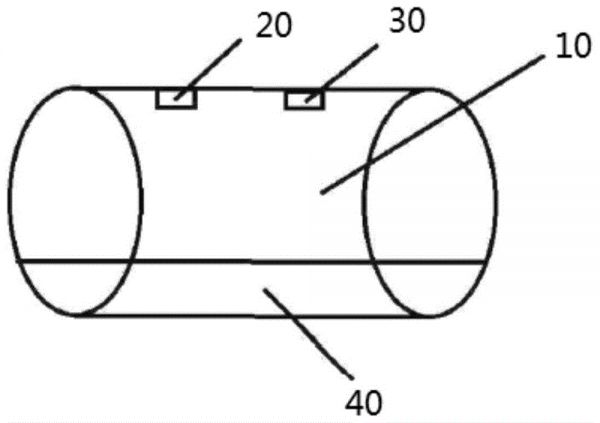

作为与本实用新型相关的现有技术,专利文献1(韩国公开专利第10-2017-0021999号,2017年3月2日公开)公开了以下内容。图1为所述专利文献1公开的现有的猫隧道结构图。在所述图1中,现有的猫隧道由隧道10、设置在所述隧道内部用于去除猫毛的毛去除部20、设置在所述隧道内部用于去除猫细菌的细菌去除部30,以及设置在所述隧道的下部用于感知猫重量的重量感知传感器40构成,其目的在于去除猫毛,以防止因猫毛带来的污染。在此,隧道10为圆筒形的通道,以便于猫能够通过。此外,具备位于隧道10的内部,通过静电来去除猫毛的毛去除部20、位于隧道10的内部,通过红外线来去除细菌的细菌去除部30、以及位于隧道10的内部,能够感知猫是否进入隧道的重量感知传感器40。
如上所述,现有的猫隧道由毛去除部20、设置在所述隧道内部用于去除猫细菌的细菌去除部30,以及设置在隧道的下部用于感知猫重量的重量感知传感器40构成,其结构复杂,而且这种宠物从一侧孔进入,从另外一侧孔出去的形式设置而成的结构,对于宠物来说单调乏味,不能给其带来快乐,而且还存在造价昂贵的问题。
技术实现要素:
本实用新型为了解决上述问题而作出的,其目的在于,提供一种制造方法简单、成本低廉、能够供宠物尽情玩耍的、能够形成多种形状的隧道结构。
上述目的的本实用新型的宠物隧道,包括:底面、主体部,其附着在该底面,且具有多个隧道,所述主体部呈半圆柱状,所述主体部具有由与水平面呈斜线地设置的在侧面上的通孔构成的侧面隧道和设置在正面部的呈半圆形状的切开隧道。
进一步,所述主体部,一侧的长度短,另一侧的长度长。
本实用新型的效果:
本实用新型所提供的宠物隧道,容易制造,价格低廉,而且通过将多个宠物隧道以多种方式进行拼接,能够形成多种形状的多个宠物隧道。还有,本实用新型为宠物提供多种形状的隧道,能够使玩耍的快乐感倍增。
附图说明
图1为现有的宠物隧道的结构示意图。
图2为本实用新型的宠物隧道的立体结构图。
图3为在另一方向观察的本实用新型的宠物隧道的立体结构图。
图4为本实用新型的宠物隧道的平面结构图。
图5为将本实用新型的宠物隧道进行拼接而构成的宠物隧道第一实施方式的结构图。
图6为将本实用新型的宠物隧道进行拼接而构成的宠物隧道第二实施方式的结构图。
图7为将本实用新型宠物隧道进行拼接而构成的宠物隧道第三实施方式的结构图。
图8为将本实用新型宠物隧道进行拼接而构成的宠物隧道第三实施方式的平面结构图。
附图标记说明:
100:主体部,110:侧面隧道,120:切开隧道,200:底面,300:宠物隧道。
具体实施方式
基于图2至图8,对具有上述目的的本实用新型的宠物隧道进行如下说明。
图2为本实用新型的宠物隧道的立体结构图。如图2所示,本实用新型的宠物隧道300,包括:底面200,其呈顶部被切断的三角形状、主体部100,其附着在该底面上,且具有通孔和半椭圆形切口,所述通孔分别设置在所述主体部100的两个侧面上,所述在主体部100的两个侧面上的通孔形成侧面隧道110,所述半椭圆形切口形成切口隧道120,所述主体部100呈半圆柱状。
所述底面200和半圆柱状的主体部100的材质为无纺布,无纺布具有绒毛般特性,能够容易附着,此外,除了无纺布之外,在使用其它的材料如纸质材料等时,可以使用搭扣(velcro)等附着材料,将底面200和像略圆的山形状的半圆柱状主体部100相粘贴,从而维持隧道的形状。如上所述的半圆柱状主体部100,其上部的长度短,而下部的长度长,从而形成与水平面呈斜线的通孔。所述主体部100为具有由所述通孔形成的侧面隧道110的隧道结构。
图3为在另一方向观察的本实用新型的宠物隧道的立体结构图。如图3所示,本实用新型的宠物隧道为具有呈斜线状的两个侧面隧道110和设置在正面部一侧的切开隧道120的、如略圆的山模样的半圆柱状主体部100,附着在底面200的结构。还有,上述半圆柱状主体部100的侧面隧道110和切开隧道120相贯通,使得宠物能够穿梭在上述隧道而尽情玩耍。
图4为本实用新型的宠物隧道的平面结构图。如图4所示,本实用新型的宠物隧道,由半圆柱状主体部100和底面200来构成,该半圆柱状主体部100附着于所述底面200而形成隧道。所述主体部100具有以斜线形状切开的两侧侧面隧道110和设置在主体部100正面部一侧的以半圆状切开的切开隧道120,所述侧面隧道110和切开隧道120相贯通。
图5为将本实用新型的宠物隧道进行拼接而构成的宠物隧道第一实施方式的结构图。如图5所示,将本实用新型的宠物隧道进行拼接连接而构成的宠物隧道第一实施方式,是为将多个宠物隧道300以其侧面隧道110相对向地接触的方式拼接起来的结构,其整体形状为六角形形状,因为多个宠物隧道以其侧面隧道110相互相对向地接触的方式来连接,能够在内部形成闭环回路形状的较长的隧道。
图6为将本实用新型的宠物隧道进行拼接而构成的宠物隧道第二实施方式的结构图。如图6所示,将本实用新型的宠物隧道进行拼接而构成的宠物隧道第二实施方式,其为将具有底面200和附着在该底面200上,且设置有呈斜线状侧面隧道110和切口隧道120的半圆柱状主体部100的宠物隧道300,以其侧面隧道110相交地接触的方式进行拼接而构成的结构。所述相交地接触是指如图6所示,两个侧面隧道成一定角度地相接触,即,两个侧面隧道拼接后形成一定的角度。
图7为将本实用新型的宠物隧道进行拼接而构成的宠物隧道第三实施方式的结构图。如图7所示,将本实用新型的宠物隧道进行拼接而构成的宠物隧道第三实施方式,其为将多个宠物隧道以其侧面隧道110部分和设有切开隧道120的正面部相接触的方式拼接而构成的结构,该结构的整体形象为六面体形状。如上构成的本实用新型,因为其侧面隧道和切开隧道暴露在外,能够供宠物以多种多样的方式出入于这些隧道。
图8为将本实用新型的宠物隧道进行拼接连接而构成的宠物隧道第三实施方式的平面结构图。如图8所示,将本实用新型的宠物隧道进行拼接而构成的宠物隧道第三实施方式,其因为将一个宠物隧道的侧面隧道110部分与另一个宠物隧道的正面部的一部分相向地接触的方式相互连接,所以其整体形状呈六角形形状。
本实用新型的宠物隧道,能够使宠物穿梭于隧道而进行玩耍。所述宠物可以为猫、狗等在屋里作为宠物养的动物。
以上内容是结合具体实施方式对本实用新型所做的进一步详细说明,但本实用新型不只限于上述内容。例如,对于本实用新型所属技术领域人员来说,在不脱离本实用新型构思的前提下,还可以做出各种变形,只要符合本实用新型的技术构思的技术方案,都包含于本实用新型的范围。
技术特征:
1.一种宠物隧道,其能够供宠物进行玩耍,其特征在于,包括:
底面(200);以及
主体部(100),其附着于所述底面(200),且具有多个隧道,
所述主体部(100)呈半圆柱状,所述主体部(100)具有由与水平面呈斜线地设置的在侧面上的通孔构成的侧面隧道(110)和设置在正面部的呈半圆形状的切开隧道(120)。
2.根据权利要求1所述的宠物隧道,其特征在于,
所述底面(200)呈三角形状。
3.一种由权利要求1所述的宠物隧道拼接而成的隧道结构,其特征在于,其为将具有底面(200)和附着于该底面(200)上,且设置有包括侧面隧道(110)在内的多个隧道的呈半圆柱状的主体部(100)的、多个结构相同的宠物隧道(300),以侧面隧道(110)相对向地接触的方式进行拼接而构成,
所述侧面隧道(110)设置于所述主体部(100)的两侧侧面。
4.一种由权利要求1所述的宠物隧道拼接而成的隧道结构,其特征在于,其为将具有底面(200)和附着于该底面(200)上,且设置有包括侧面隧道(110)在内的多个隧道的呈半圆柱状的主体部(100)的、多个结构相同的宠物隧道(300),以侧面隧道(110)相交地接触的方式进行拼接而构成,
所述侧面隧道(110)设置于所述主体部(100)的两侧侧面。
5.一种由权利要求1所述的宠物隧道拼接而成的隧道结构,其特征在于,其为将具有底面(200)和附着于该底面(200)上,且设置有包括侧面隧道(110)和切开隧道(120)在内的多个隧道的呈半圆柱状的主体部(100)的、多个结构相同的宠物隧道(300),以一个宠物隧道(300)的侧面隧道(110)与另一个宠物隧道(300)的设置有切开隧道(120)的正面部的一部分相向地接触的方式进行拼接而构成,
所述侧面隧道(110)设置于所述主体部(100)的两侧侧面,所述切开隧道(120)设置于所述主体部(100)的正面部的一侧。
技术总结
本实用新型提供一种能够拼接成多种形状的三角宠物隧道,具有:底面,其呈顶部被切断的三角形状、主体部,其附着在所述底面上,且具有通孔和半椭圆形切口,所述通孔设置在所述主体部的两侧侧面上,所述主体部,一侧的长度短,另一侧的长度长,呈半圆柱状。
技术研发人员:金兑远
受保护的技术使用者:佳宠生活株式会社
技术研发日:2020.06.09
技术公布日:2021.07.23
