本实用新型属于水族容器设备领域,尤其是涉及一种水族宠物背包。
背景技术:
随着人们生活水平的不断提高,越来越多的人喜欢饲养宠物。在饲养宠物的过程中,人们希望宠物能够时刻跟随在自己的身边,这样既能够方便照顾宠物,还能够通过宠物获取陪伴感。
现如今针对猫、狗、鸟类等宠物的携带背包普及率较高,在使用这些背包携带宠物时,通常将宠物放置在背包内部并在背包上设置通气口和观察窗,既可以保证宠物的正常存活,又能通过观察窗来观察到宠物的生活状态。但是,现有的携带设备并不能满足水族宠物的携带需求。在携带水族宠物时,首先要考虑到设备的水密能力,确保在携带过程中不会发生液体泄露,因此现有技术中通常会选用密闭容器对水族宠物进行存放。然而密闭容器中的氧含量是有限的,水族宠物在容器中的生活会消耗容器中的氧气,一旦存放时间较长,则容易导致宠物缺氧,严重时还会导致宠物的死亡。
技术实现要素:
有鉴于此,本实用新型旨在提出一种水族宠物背包,以解决水族宠物在携带过程中的供氧问题。
为达到上述目的,本实用新型的技术方案是这样实现的:
一种水族宠物背包,包括:背包主体、宠物容器、换气装置和连接装置;所述宠物容器设置在背包主体的外壁上,并与背包主体可拆卸连接;
所述换气装置设置在宠物容器的上方,用于对宠物容器内部进行换气,包括:管壳、双头活塞、第一单向阀、第二单向阀、第三单向阀和第四单向阀;所述双头活塞活动设置在管壳内部,通过双头活塞将管壳内部划分为互不连通的抽气腔和补气腔;在所述双头活塞上设有垂直设置的拨杆,在管壳上设有容纳拨杆的切口;所述第一单向阀和第二单向阀均设置在管壳靠近抽气腔的端面上,第一单向阀的进气端与管壳相连通,第二单向阀的出气端与管壳相连通;所述第三单向阀和第四单向阀均设置在管壳靠近补气腔的端面上,第三单向阀的出气端与管壳相连通,第四单向阀的进气端与管壳相连通;
所述连接装置包括连接插头和换气阀,所述连接插头共有两个,一个与第二单向阀的进气端相连,另一个与第四单向阀的出气端相连;在所述宠物容器的顶面上设有与连接插头相匹配的连接槽,所述连接插头插入连接槽内部,并与连接槽可拆卸连接;所述换气阀设置在宠物容器内部,且位于连接槽的正下方;当连接插头插入连接槽时,所述换气阀开启,使得宠物容器内部与导气管相连通。
进一步的,所述连接插头包括连接塞和连接管;所述连接塞的顶部与导气管相连,底部设有接触杆,在接触杆的侧壁上设有导气孔;所述连接管套设在连接塞的外部,在连接管的外壁上设有外螺纹,在连接槽的内部设有与连接管相匹配的内螺纹;在进行连接时,所述连接塞插入连接槽内部,并通过连接管进行固定,所述接触杆将换气阀开启,使得宠物容器中的气体进入导气管内部。
进一步的,所述连接塞的底部设有密封坡面,所述密封坡面为开口向上的圆锥形坡面,在连接槽的内部设有与密封坡面相配合的锥形坡面。
进一步的,所述密封坡面上设有环状切槽,在锥形坡面上设有与环状切槽相匹配的密封环,所述密封环插入环状切槽内部。
进一步的,所述连接塞的底部设有密封端面,所述密封端面与换气阀的顶面相贴合。
进一步的,所述换气装置还包括复位弹簧和弹簧槽,所述弹簧槽设置在切口靠近补气腔的内壁上,所述复位弹簧的一端与弹簧槽底面相连,另一端与拨杆的侧壁相连;当复位弹簧处于自由状态时,所述双头活塞的一侧与抽气腔的端面相贴合。
进一步的,所述背包主体内部设有支撑板,所述支撑板设置在背包主体靠近宠物容器的内壁上,用于对宠物容器进行支撑,防止其发生倾倒。
相对于现有技术,本实用新型所述的一种水族宠物背包具有以下优势:
(1)本实用新型所述的一种水族宠物背包,能通过换气装置对宠物容器内部的空气进行更新,需要进行换气时,通过拉动拨杆使得双头活塞在管壳内部进行往复运动。当抽气腔的体积增大时,宠物容器内部的空气将被吸入管壳中,与此同时,补气腔中的新鲜空气将进入宠物容器内部。当补气腔体积增大时,外界的新鲜空气将进入补气腔中进行储存,与此同时,抽气腔中的空气将排向外界,为下一次换气动作预留运动空间。由于新鲜空气中的氧含量要高于原空气中的氧含量,因此通过换气装置能够保证宠物容器内部始终具有充足的氧气含量,避免容器内部出现缺氧而对宠物造成的伤害。
(2)本实用新型所述的一种水族宠物背包,其宠物容器与背包主体、连接插头之间均为可拆卸连接,因此能够根据需要对宠物容器进行替换。通过替换功能使得人们能够利用同一个背包携带不同种类的水族宠物,使得本装置不仅仅具备宠物携带功能,还能够利用水族宠物对背包进行装饰,满足了人们的审美需求。
(3)本实用新型所述的一种水族宠物背包,其换气装置中设有复位弹簧,通过复位弹簧能使双头活塞自动复位,降低了换气操作的工作量。此外,当复位弹簧处于自由状态时,双头活塞将与抽气腔的端面相贴合,通过弹簧的压力使得管壳和宠物容器之间构成一个相对密闭的空间,因此这一空间内部具有良好的气密性和水密性,能够防止宠物容器中的液体通过换气装置外溢。
附图说明
构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解,本实用新型的示意性实施例及其说明用于解释本实用新型,并不构成对本实用新型的不当限定。在附图中:

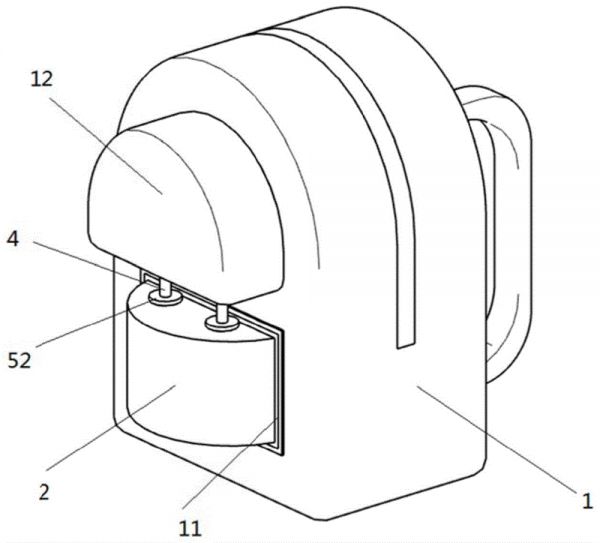

图1为本实用新型实施例所述的一种水族宠物背包的轴测图;
图2为本实用新型实施例所述的宠物容器和换气装置的爆炸图;
图3为本实用新型实施例所述的连接装置的剖切放大示意图;
图4为本实用新型实施例所述的连接塞的结构示意图;
图5为本实用新型实施例所述的连接槽的局部剖切示意图;
图6为本实用新型实施例所述的复位弹簧处于压缩状态时(未完全压缩)换气装置的内部结构示意图;
图7为本实用新型实施例所述的复位弹簧处于自由状态时换气装置的内部结构示意图。
附图标记说明:
1-背包主体;11-拉链;12-外部容纳包;2-宠物容器;21-连接槽;211-内螺纹;212-锥形坡面;213-密封环;31-管壳;311-切口;312-弹簧槽;313-补气腔;314-抽气腔;32-双头活塞;321-拨杆;322-连接杆;323-活塞头;33-第一单向阀;34-第二单向阀;35-第三单向阀;36-第四单向阀;37-复位弹簧;4-导气管;51-连接塞;511-密封坡面;512-环状切槽;513-接触杆;514-导气孔;515-密封端面;52-连接管;53-换气阀;531-阀壳;532-阀杆;533-阀头;534-阀内弹簧。
具体实施方式
需要说明的是,在不冲突的情况下,本实用新型中的实施例及实施例中的特征可以相互组合。
在本实用新型的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”等仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,除非另有说明,“多个”的含义是两个或两个以上。
在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以通过具体情况理解上述术语在本实用新型中的具体含义。
下面将参考附图并结合实施例来详细说明本实用新型。
一种水族宠物背包,包括:背包主体1、宠物容器2、换气装置和连接装置,其结构可由图1和图2进行示意。如图所示,宠物容器2设置在背包主体1的外壁上,在宠物容器2的上方设有换气装置,所述换气装置用于对宠物容器2内部进行换气,通过将抽取原有空气并补充新鲜空气的方式,提升宠物容器2内部的氧气浓度。
所述宠物容器2可选用透明的聚甲基丙烯酸甲酯材料制成,其形状可根据用户的需求进行定制,为提升宠物容器2的强度,避免宠物容器2因碰撞而产生开裂,可选的,所述宠物容器2的外侧壁为弧形面。此外,为便于用户将水族宠物放入宠物容器2内部,所述宠物容器2与背包主体1之间通过可拆卸结构进行连接。具体的,在宠物容器2的周侧设有拉链11,在背包主体1与宠物容器2相连接的部位上也设有拉链11。在进行安装时,先将宠物容器2的底部通过拉链11与背包主体1相连,然后再将周侧的拉链11拉上,实现宠物容器2在背包主体1上的安装。
作为本实施例的一个可选实施方式,可在宠物容器2的上方设置外部容纳包12,并将换气装置设置在外部容纳包12内部。上述设置能够通过外部容纳包12对换气装置进行保护,避免换气装置直接暴露在外界而造成损坏。
所述换气装置包括:管壳31、双头活塞32、第一单向阀33、第二单向阀34、第三单向阀35和第四单向阀36。所述双头活塞32活动设置在管壳31内部,通过双头活塞32将管壳31内部划分为互不连通的抽气腔314和补气腔313。在抽气腔314的端面上设有第一单向阀33和第二单向阀34,在补气腔313的端面上设有第三单向阀35和第四单向阀36。在所述双头活塞32上设有垂直设置的拨杆321,在管壳31上设有容纳拨杆321的切口311,在进行工作时,通过拉动拨杆321能使得双头活塞32在管壳31内部进行活塞运动。
其中,双头活塞32为换气装置中运动部件,通过双头活塞32的运动能够使换气装置内部产生气压差,进而实现对宠物容器2的抽、补气动作。所述双头活塞32包括连接杆322和两个活塞头323,所述两个活塞头323分别置于连接杆322的两端。可选的,为提升换气装置内部的气密性,所述活塞头323可选用硅胶材质,且活塞头323的直径与管壳31的内径相等。
结合附图6和附图7能够对本实施例中换气装置的工作原理进行更直观的理解。
如图所示,所述第一单向阀33、第二单向阀34、第三单向阀35和第四单向阀36均可选用中驰公司的zcxy-15型隔膜式单向阀,且第一单向阀33的进气端与管壳31相连通,第二单向阀34的出气端与管壳31相连通,第三单向阀35的出气端与管壳31相连通,第四单向阀36的进气端与管壳31相连通。因此,补气腔313只能接收外界的新鲜空气,或将空气导入宠物容器2内部,抽气腔314只能接收宠物容器2内部的空气,或将空气排向外界空间。
当抽气腔314的体积增大时,补气腔313的体积将变小,此时抽气腔314内部为负压状态,补气腔313内部为正压状态。因此,宠物容器2内部的空气将被吸入抽气腔314中,而补气腔313中的新鲜空气将被压入宠物容器2中。当抽气腔314的体积减小时,补气腔313的体积将增大,此时抽气腔314内部为正压状态,补气腔313内部为负压状态。因此,抽气腔314内部的低含氧量空气将被排向外界,而外界的新鲜空气将被吸入补气腔313内部。
可选的,为降低换气操作的工作量,可在换气装置中增设复位弹簧37和弹簧槽312。所述弹簧槽312设置在切口311靠近补气腔313的内壁上,复位弹簧37的一端与弹簧槽312底面相连,另一端与拨杆321的侧壁相连。当复位弹簧37处于自由状态时,双头活塞32的一侧与抽气腔314的端面相贴合,当复位弹簧37处于完全压缩状态时,双头活塞32的另一侧与补气腔313的端面相贴合。
在进行换气操作时,由于活塞头323与管壳31的气密性较好,因此拉动双头活塞32的过程比较费力,而由于复位弹簧37的存在,因此只需将双向活塞32向补气腔313方向拉动,其复位动作可通过弹性实现,这样的设置降低了操作者的做功,使得换气操作更为便捷。此外,当复位弹簧37处于自由状态时,双头活塞32的一侧与抽气腔314的端面相贴合,因此管壳31和宠物容器2之间将构成相对密闭的空间,通过这一设置能够降低宠物容器2内液体的泄露风险,防止背包在运动过程中出现漏水情况。
此外,为进一步提升换气装置的气密性,所述补气腔313和抽气腔314的长度均大于切口311的长度。由于切口311的长度较短,因此在双头活塞32的运动过程中,活塞头323不会脱离补气腔313和抽气腔314,从而使得两腔体内部始终保持良好的气密性。
在本实施例中,连接装置的结构可由附图3至附图5进行示意,如图所示,连接装置包括连接插头和换气阀53,所述连接插头共有两个,一个与第二单向阀34的进气端相连,另一个与第四单向阀36的出气端相连。在宠物容器2的顶面上设有与连接插头相匹配的连接槽21,所述连接插头与连接槽21可拆卸连接。在宠物容器2的内部设有换气阀53,且换气阀53位于连接槽21的正下方。当进行安装时,将连接插头插入连接槽21内部,此时换气阀53开启,使得宠物容器2内部与导气管4相连通。
所述连接插头包括连接塞51和连接管52,其中连接塞51的顶部与导气管4相连,所述连接管52套设在连接塞51的外部,在连接管52的外壁上设有外螺纹,在连接槽21的内部设有与连接管52相匹配的内螺纹211。在进行连接时,先将连接塞51插入连接槽21内部,随后使连接管52的外螺纹与连接槽21中的内螺纹211相啮合,利用连接管52的顶部端面对连接塞51施加向下的压力,以使得连接塞51与连接槽21紧密贴合。
在连接塞51的底部设有接触杆513,在接触杆513的侧壁上设有导气孔514,所述导气孔514与导气管4相连通。在连接插头的插入过程中,接触杆513用于开启换气阀53,使得宠物容器2内部与导气管4相连通。
此外,所述连接塞51的底部还设有密封端面515,所述密封端面515与换气阀53的顶面相贴合。具体的,所述接触杆513的直径小于连接塞51的底部端面直径,因此在连接塞51的底部端面上留有一个环形的区域,这一区域在连接插头插入后会与换气阀53的顶面相贴合,从而实现了提升连接装置气密性的目的。
所述换气阀53包括:阀壳531、阀杆532和阀内弹簧534。所述阀壳531设置在宠物容器2内部,阀壳531的顶面与宠物容器2的顶面相连,所述阀杆532置于阀壳531内部,在阀杆532的顶部设有阀头533,阀头533的底面通过阀内弹簧534与阀壳531的底面相连。在换气阀53处于封闭状态时,阀头533的顶面抵持在阀壳531的顶部开口上,阻止气流从换气阀53中进行流通。当连接插头插入后,所述接触杆513将向下挤压阀头533,使得换气阀53开启,此时阀头533与阀壳531之间出现缝隙。这一缝隙将使宠物容器2内部的空气通过导气孔514而进入导气管4内部,实现了宠物容器2与换气装置之间的连通。
可选的,为提升连接塞51与连接槽21之间的密封性,在连接塞51的底部设有密封坡面511,所述密封坡面511为开口向上的圆锥形坡面212,在连接槽21的内部设有与密封坡面511相配合的锥形坡面212。当连接塞51插入连接槽21内部后,密封坡面511将与锥形坡面212相接触,通过连接管52施加在连接塞51上的作用力能够使两个坡面之间紧密贴合,使得这一连接部位具有良好的气密性。
此外,在密封坡面511上设有环状切槽512,在锥形坡面212上设有与环状切槽512相匹配的密封环213,当两坡面紧密贴合后,密封环213将插入环状切槽512内部。通过环状切槽512和密封环213使得密封面的面积进一步扩大,同时能够利用沟壑状的密封面阻止气流的通过,进一步提升了连接装置的气密性。
作为本实施例的又一可选实施方式,在背包主体1内部设有支撑板,所述支撑板设置在背包主体1靠近宠物容器2的内壁上。由于宠物容器2内部需要盛放液体,因此其重量较大,在背包主体1放置在地面上时,宠物容器2容易发生倾倒。为避免这一现象的发生,可通过支撑板对背包主体1的连接面进行强化,使背包的硬度得以提升,避免其发生倾倒现象。
下面对上述方案进行效果说明:
本实施例提供了一种水族宠物背包,通过换气装置能够更新宠物容器的内部空气,使得其内部的水族宠物获取足够的氧气供给,大幅延长了宠物在容器中的存放时间。此外,本实施例在连接装置中设有密封坡面、密封环和密封端面等设置,提升了宠物容器的水密性,能够避免在携带水族宠物的过程中发生液体泄露。
以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
技术特征:
1.一种水族宠物背包,其特征在于包括:背包主体(1)、宠物容器(2)、换气装置和连接装置;所述宠物容器(2)设置在背包主体(1)的外壁上,并与背包主体(1)可拆卸连接;
所述换气装置设置在宠物容器(2)的上方,用于对宠物容器(2)内部进行换气,包括:管壳(31)、双头活塞(32)、第一单向阀(33)、第二单向阀(34)、第三单向阀(35)和第四单向阀(36);所述双头活塞(32)活动设置在管壳(31)内部,通过双头活塞(32)将管壳(31)内部划分为互不连通的抽气腔(314)和补气腔(313);在所述双头活塞(32)上设有垂直设置的拨杆(321),在管壳(31)上设有容纳拨杆(321)的切口(311);所述第一单向阀(33)和第二单向阀(34)均设置在管壳(31)靠近抽气腔(314)的端面上,第一单向阀(33)的进气端与管壳(31)相连通,第二单向阀(34)的出气端与管壳(31)相连通;所述第三单向阀(35)和第四单向阀(36)均设置在管壳(31)靠近补气腔(313)的端面上,第三单向阀(35)的出气端与管壳(31)相连通,第四单向阀(36)的进气端与管壳(31)相连通;
所述连接装置包括连接插头和换气阀(53),所述连接插头共有两个,一个与第二单向阀(34)的进气端相连,另一个与第四单向阀(36)的出气端相连;在所述宠物容器(2)的顶面上设有与连接插头相匹配的连接槽(21),所述连接插头插入连接槽(21)内部,并与连接槽(21)可拆卸连接;所述换气阀(53)设置在宠物容器(2)内部,且位于连接槽(21)的正下方;当连接插头插入连接槽(21)时,所述换气阀(53)开启,使得宠物容器(2)内部与导气管(4)相连通。
2.根据权利要求1所述的一种水族宠物背包,其特征在于:所述连接插头包括连接塞(51)和连接管(52);所述连接塞(51)的顶部与导气管(4)相连,底部设有接触杆(513),在接触杆(513)的侧壁上设有导气孔(514);所述连接管(52)套设在连接塞(51)的外部,在连接管(52)的外壁上设有外螺纹,在连接槽(21)的内部设有与连接管(52)相匹配的内螺纹(211)。
3.根据权利要求1所述的一种水族宠物背包,其特征在于:所述连接塞(51)的底部设有密封坡面(511),所述密封坡面(511)为开口向上的锥形坡面(212),在连接槽(21)的内部设有与密封坡面(511)相配合的锥形坡面(212)。
4.根据权利要求3所述的一种水族宠物背包,其特征在于:所述密封坡面(511)上设有环状切槽(512),在锥形坡面(212)上设有与环状切槽(512)相匹配的密封环(213),所述密封环(213)插入环状切槽(512)内部。
5.根据权利要求2所述的一种水族宠物背包,其特征在于:所述连接塞(51)的底部设有密封端面(515),所述密封端面(515)与换气阀(53)的顶面相贴合。
6.根据权利要求1所述的一种水族宠物背包,其特征在于:所述换气装置还包括复位弹簧(37)和弹簧槽(312),所述弹簧槽(312)设置在切口(311)靠近补气腔(313)的内壁上,所述复位弹簧(37)的一端与弹簧槽(312)底面相连,另一端与拨杆(321)的侧壁相连;当复位弹簧(37)处于自由状态时,所述双头活塞(32)的一侧与抽气腔(314)的端面相贴合。
7.根据权利要求1所述的一种水族宠物背包,其特征在于:所述背包主体(1)内部设有支撑板,所述支撑板设置在背包主体(1)靠近宠物容器(2)的内壁上。
技术总结
本实用新型提供了一种水族宠物背包,包括:背包主体、宠物容器、换气装置和连接装置;所述宠物容器设置在背包主体的外壁上,并与背包主体可拆卸连接;所述换气装置设置在宠物容器的上方,用于对宠物容器内部进行换气,包括管壳和置于管壳内部的双头活塞;所述连接装置包括连接插头和换气阀,所述连接插头通过导气管与换气装置相连通,且连接插头插入宠物容器顶面的连接槽内部,所述换气阀设置在宠物容器内部,且位于连接槽的正下方。本实用新型所述的一种水族宠物背包,能通过换气装置对宠物容器内部的空气进行更新,在使得水族宠物能够在携带过程中获得充足的氧气供给。
技术研发人员:李笑晴
受保护的技术使用者:李笑晴
技术研发日:2019.04.30
技术公布日:2020.02.14
