一种可调节角度的宠物碗的制作方法

1.本实用新型涉及宠物用品技术领域，尤其涉及一种可调节角度的宠物碗。

背景技术：

2.随着人们生活水平日渐提高，养宠物已经成为了很多家庭的闲暇时的娱乐方式，养宠物可以消磨多余的时间，有孩子的家庭养宠物还可以通过增强宠物和孩子的感情，培养孩子的爱心意识。
3.当前市场上存在的喂食碗，大多数都是水平式的，这样宠物猫进食时不利于宠物猫的颈椎的保护，市场上也存在少数可以多角度放置的喂食碗，但是角度调节机构比较复杂，使用时不方便，变换角度时也比较费力，用力方向错误还会导致角度调节机构损坏，直接报废。

技术实现要素：

4.针对背景技术中存在的技术缺陷，本实用新型提出一种可调节角度的宠物碗，解决了上述技术问题以及满足了实际需求，具体的技术方案如下所示：
5.一种可调节角度的宠物碗，包括碗体和底座，所述碗体的底部设有连接件，所述连接件的表面的两侧设有卡紧固件，所述底座的顶部端面设有凹型腔，所述凹型腔内部分别设有第一固定腔和第二固定腔，所述碗体通过底部的所述连接件连接所述第一固定腔或所述第二固定腔，所述第一固定腔或所述第二固定腔的内部的侧壁均设有和所述卡紧固件位置对应的卡紧腔体，所述卡紧固件卡紧于所述卡紧腔体中，所述第一固定腔和所述第二固定腔的内部的侧壁设有拱形凸起，所述拱形凸起对称分布在所述卡紧腔体的两侧。
6.作为上述方案的改进，所述第一固定腔的部分腔体和所述第二固定腔的部分腔体相交。
7.作为上述方案的改进，所述第一固定腔的底部端面平行于地面，所述第二固定腔的底部端面与所述第一固定腔的底部端面夹角为165
°
。
8.作为上述方案的改进，所述底座的内部的前端和后端沿中轴线对称分布的设有2根支撑柱。
9.作为上述方案的改进，所述底座的内部对应中轴线的位置设有支撑条，所述支撑条的两端分别连接所述底座的前端和后端，所述支撑柱的外侧均设有三角支撑条。
10.作为上述方案的改进，所述拱形凸起的顶端抵触在所述连接件的表面。
11.作为上述方案的改进，所述支撑柱的底部设有防滑垫。
12.作为上述方案的改进，所述底座的外侧的表面设有波浪状起伏。
13.本实用新型具有的有益效果在于：本实用新型的角度调节机构使用的是直接插入式固定方法，将所述碗体直接插入到所述第一固定腔或者所述第二固定腔内即可实现不同的喂食角度，所述碗体底部的连接件两侧设有卡紧固件，所述卡紧固件卡紧在卡紧腔体中，限制了所述碗体的左右旋转角度，保证了碗体卡紧后不会产生旋转滑动偏移，分布在所述
卡紧腔体两侧的拱形凸起抵触在所述连接面的表面上，使得所述碗体和所述底座之间的连接更加紧密，不会因为宠物的外力而导致分离，本实用新型使用时，所述碗体和所述底座之间拆卸简单，调节喂食角度更加的方便，角度调节机构也不容易损坏。
附图说明

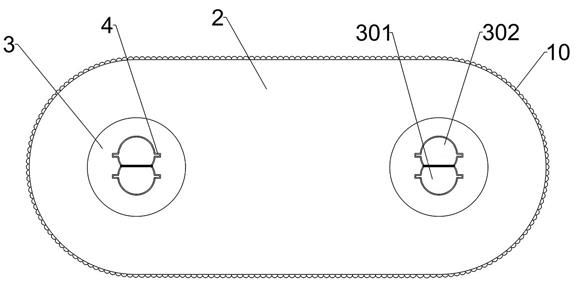

14.图1为本实用新型的底座的俯视图。
15.图2为本实用新型的底座的仰视图。
16.图3为本实用新型的左侧结构剖视图。
17.图4为本实用新型的碗体的正面剖视图。
18.图5为本实用新型的底座的凹型腔的俯视图。
19.其中：碗体1、连接件101、卡紧固件102、底座2、凹型腔3、第一固定腔301、第二固定腔302、卡紧腔体4、拱形凸起5、支撑柱6、支撑条7、三角支撑条8、防滑垫9、波浪状起伏10。
具体实施方式
20.下面结合附图与相关实施例对本实用新型的实施方式进行说明，需要指出的是，以下相关实施例仅是为了更好说明本实用新型本身而举的优选实施例，而本实用新型的实施方式不局限于如下的实施例中，并且本实用新型涉及本技术领域的相关必要部件，应当视为本技术领域内的公知技术，是本技术领域所属的技术人员所能知道并掌握的。
21.在本实用新型的描述中，需要理解的是，术语“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“内”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了使子描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相対重要性或者隐含指明所指示的技术特征的数量；由此，限定有“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相対重要性或者隐含地包括一个或者更多个该特征。
22.如图1、图2、图3、图4和图5所示，一种可调节角度的宠物碗，包括碗体1和底座2，所述碗体1的底部设有连接件101，所述连接件101的表面的两侧设有卡紧固件102，所述底座2的顶部的端面设有凹型腔3，所述凹型腔3的内部分别设有第一固定腔301和第二固定腔302，所述碗体1通过底部的所述连接件101固定在所述第一固定腔301或所述第二固定腔302中，所述第一固定腔301或所述第二固定腔302的内部的侧壁均设有和所述卡紧固件102位置对应的卡紧腔体4，所述卡紧固件102卡紧于所述卡紧腔体4中，所述第一固定腔301和所述第二固定腔302的内部的侧壁设有拱形凸起5，所述拱形凸起5对称分布在所述卡紧腔体4的两侧。
23.如图1所示，所述第一固定腔301的部分腔体和所述第二固定腔302的部分腔体相交，降低了产品生产成本。
24.如图3所示，所述第一固定腔301的底部端面平行于地面，所述第二固定腔302的底部端面与所述第一固定腔301的底部端面夹角为165
°
，所述碗体1固定在所述第一固定腔301中时，所述碗体1呈水平放置，所述碗体1固定在所述第二固定腔302中时，所述碗体1倾斜15
°
，可以根据宠物实际喂食角度调节。
25.如图2所示，所述底座2的内部的前端和后端均沿中轴线对称分布的设有2根支撑柱6，对所述底座2的顶部端面起到支撑作用。
26.如图2所示，所述底座2的内部对应中轴线的位置设有支撑条7，所述支撑条7的两端分别连接所述底座2的前端和后端，所述支撑柱6的外侧均设有三角支撑条8，加强了所述底座2的承重能力和抗变形能力。
27.如图5所示，所述拱形凸起5的顶端抵触在所述连接件101的表面，增加了所述碗体1和所述底座2连接的饱和度，使连接更加稳固。
28.如图2所示，所述支撑柱6的底部设有防滑垫9，防止在地上时不会滑动偏移。
29.如图1所示，所述底座2的外侧的表面设有波浪状起伏10，加强了整体的美观感。
30.如图3、图4和图5所示，本实用新型在使用时，将所述碗体1的底部的所述连接件101直接插入所述第一固定腔301或者第二固定腔302中，当插入所述第一固定腔301时，所述碗体1呈水平放置，适合脸部较小的宠物使用，当插入所述第二固定腔302时，所述碗体1向前倾斜15
°
，适合脸部较大的宠物使用，例如有的猫脸比较大，所述碗体1倾斜的时候猫吃饭喝水可以不用碰到猫脸，不会出现食物和水粘到下巴的情况，宠物主人可以根据实际情况选择变换喂食角度。
31.如图1和图4所示，本实用新型在使用时，通过直接插入即可将所述连接件101的两侧的所述卡紧固件102卡紧在所述卡紧腔体4中，安装和固定简单方便快捷，所述卡紧固件102设在所述连接件101的两侧，限制了所述碗体1的旋转运动，所述拱形凸起5抵触在连接件101的表面，使得所述连接件101和所述第一固定腔301或第二固定腔302的连接更加紧密，使得所述碗体1和所述底座2连接的更紧密，不易受宠物外力破坏导致分离。
32.以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。

技术特征：
1.一种可调节角度的宠物碗，包括碗体（1）和底座（2），其特征在于，所述碗体（1）的底部设有连接件（101），所述连接件（101）的表面的两侧设有卡紧固件（102），所述底座（2）的顶部的端面设有凹型腔（3），所述凹型腔（3）的内部分别设有第一固定腔（301）和第二固定腔（302），所述碗体（1）通过底部的所述连接件（101）固定在所述第一固定腔（301）或所述第二固定腔（302）中，所述第一固定腔（301）或所述第二固定腔（302）的内部的侧壁均设有和所述卡紧固件（102）位置对应的卡紧腔体（4），所述卡紧固件（102）卡紧于所述卡紧腔体（4）中，所述第一固定腔（301）和所述第二固定腔（302）的内部的侧壁设有拱形凸起（5），所述拱形凸起（5）对称分布在所述卡紧腔体（4）的两侧。2.根据权利要求1所述的可调节角度的宠物碗，其特征在于，所述第一固定腔（301）的部分腔体和所述第二固定腔（302）的部分腔体相交。3.根据权利要求1所述的可调节角度的宠物碗，其特征在于，所述第一固定腔（301）的底部端面平行于地面，所述第二固定腔（302）的底部端面与所述第一固定腔（301）的底部端面夹角为165
°
。4.根据权利要求1所述的可调节角度的宠物碗，其特征在于，所述底座（2）的内部的前端和后端均沿中轴线对称分布的设有2根支撑柱（6）。5.根据权利要求4所述的可调节角度的宠物碗，其特征在于，所述底座（2）的内部对应中轴线的位置设有支撑条（7），所述支撑条（7）的两端分别连接所述底座（2）的前端和后端，所述支撑柱（6）的外侧均设有三角支撑条（8）。6.根据权利要求1所述的可调节角度的宠物碗，其特征在于，所述拱形凸起（5）的顶端抵触在所述连接件（101）的表面。7.根据权利要求4所述的可调节角度的宠物碗，其特征在于，所述支撑柱（6）的底部设有防滑垫（9）。8.根据权利要求1所述的可调节角度的宠物碗，其特征在于，所述底座（2）的外侧的表面设有波浪状起伏（10）。

技术总结
本实用新型公开了一种可调节角度的宠物碗，包括碗体和底座，所述碗体的底部设有连接件，所述连接件的表面的两侧设有卡紧固件，所述底座的顶部端面设有凹型腔，所述凹型腔内部分别设有第一固定腔和第二固定腔，所述碗体通过底部的所述连接件连接所述第一固定腔或所述第二固定腔，所述第一固定腔和所述第二固定腔的内部的侧壁均设有和所述卡紧固件位置对应的卡紧腔体，所述卡紧固件卡紧于所述卡紧腔体中，所述第一固定腔或所述第二固定腔的内部的侧壁设有拱形凸起，所述拱形凸起对称分布在所述卡紧腔体的两侧，本实用新型通过所述卡紧固件直接卡紧于所述卡紧腔体来连接碗体和底座，使得碗体和底座的结构牢固的同时，拆装也更方便简洁。更方便简洁。更方便简洁。

技术研发人员：颜堡亨
受保护的技术使用者：深圳市皓邦生物医药有限公司
技术研发日：2020.08.17
技术公布日：2021/5/14
