一种宠物寄存装置的制作方法

一种宠物寄存装置的制作方法

本发明属于宠物寄存的技术领域,具体涉及一种宠物寄存装置。

背景技术:

随着宠物市场的日益发展,宠物寄存也越来越多的渗入至市民日常生活中,宠物作为家庭的重要一员,大多数饲主要每天带着宠物外出放风。有时候,饲主和宠物外出途中,需要进入超市购买物品,而宠物由于超市不准入内,则只能寄存在超市外的宠物寄存装置中。随着5g通讯技术支撑物联网应用,宠物寄存装置也可以实现更高的智能化,在宠物寄存装置上设计更好的监控系统、报警系统、消毒系统等结构,以解决目前宠物寄存装置结构简陋、火灾逃生手段不足、监控不到位、清理不方便等全方位的问题。

技术实现要素:

本发明要解决的技术问题是针对背景技术中提到的问题,提供一种宠物寄存装置,本装置具有更佳的监控系统、火灾报警逃生系统,消毒系统,可以全面提升用户对宠物寄存装置的使用体感。

为解决上述技术问题,本发明采用的技术方案为:

一种宠物寄存装置,包括宠物寄存笼,宠物寄存笼的前面设置有笼门,其中:宠物寄存笼的正面开设笼门和通风窗,宠物寄存笼背面设置有一通水管,宠物寄存笼内的空间分为宠物作息空间和底部排泄物处理空间,底部排泄物处理空间的底部为倾斜面,从宠物寄存笼前面向下倾斜至宠物寄存笼后面,宠物寄存笼前端的下部开设有插口,插口横向设置,从宠物寄存笼左端延伸至右端,插口位于笼门的下方,宠物寄存笼后端的下部开设有在竖直方向上具有一定长度的排污口,排污口横向设置,从宠物寄存笼左端延伸至右端,底部排泄物处理空间与排污口连通,宠物寄存笼内两侧壁上设置有横向插槽和斜向插槽,横向插槽从宠物寄存笼的中部水平延伸至宠物寄存笼的后部,且横向插槽后端伸入排污口内的上部位置,斜向插槽从宠物寄存笼的中部倾斜向下延伸至宠物寄存笼的后部,且斜向插槽后端伸入排污口内的下部位置,一插板能从插口插入宠物寄存笼中,且当插板插至宠物寄存笼中部时,通过上下晃动选择进入横向插槽或斜向插槽中,当插板从横向插槽插入且插板插入至排污口内的上部位置处固定时,插板以上空间为宠物作息空间,插板以下空间为底部排泄物处理空间,插板从斜向插槽插入且插板插入至排污口内的下部位置处固定时,插板下部贴于底部排泄物处理空间的底部,插板为网格板,宠物的排泄物能透过插板掉入底部排泄物处理空间中,并经底部排泄物处理空间落入排污口,通水管与排污口密封连通,通水管的下端与一市政排污管连接,市政排污管用于将通水管注入的水和排泄物排出;插板由横向板杆和竖向板杆交错形成,其中,横向板杆或竖向板杆中设置有杆腔,杆腔内安装有光纤,插板的前端设置有紫外灯光接口,紫外灯光接口能与外接的紫外光源对接,紫外灯光接口与每个光纤连接,外接的紫外光源能发射紫外光,使得紫外光经紫外灯光接口后,从光纤中照出,安装有光纤的横向板杆或竖向板杆为透明杆体,宠物寄存装置消毒吹干结构还设置有吹干机构,吹干机构包括吹干机构外框、风扇、加热器、通风管道以及吹风电控开关,风扇和加热器均安装在吹干机构外框中,吹干机构外框安装在宠物寄存笼外部,风扇将空气鼓入吹干机构外框中,吹过加热器后,进入通风管道内,通风管道分别与每个宠物寄存笼连接,且连接处安装吹风电控开关,吹风电控开关用于控制通风管道与相应宠物寄存笼之间的管路通断,宠物寄存笼的顶板中设置有风干管,风干管上设置有若干个喷头,喷头开口朝下,伸入至宠物寄存笼中,风干管通过吹风电控开关与通风管道连接,空气经喷头喷出后,吹过宠物寄存笼内空间,经排污口和通风窗吹出,压制排污口内的臭气,防止其溢出至宠物寄存笼中,宠物寄存笼上安装有烟雾传感器、温度检测装置以及出逃电路,宠物寄存笼的侧面开设有出逃门,笼门和出逃门均设置有固定在宠物寄存笼笼体上的电磁铁和设置在门上的铁块,电磁铁通电时,能吸附铁块,使笼门和出逃门关闭,烟雾传感器安装在宠物寄存笼的上部,用于感应宠物寄存笼附近是否有烟雾,温度检测装置包括感应管、压力表以及感应管端部弹性头组成,感应管为一根内部具有密封空腔的管体,感应管的密封空腔内密封有高压气体,感应管端部弹性头位于感应管一端,与感应管一体成型,感应管端部弹性头在感应管内高压气体的压力下,处于伸长状态,感应管沿着宠物寄存笼的各边布设,感应管的管体为低熔点材料制作,感应管熔化时,感应管内高压气体从融化点释放,感应管端部弹性头收缩,出逃电路包括安装壳体、安装在安装壳体中固定的电池、总控开关、第一选择开关、第二选择开关以及无线报警信号发送器,第一选择开关由第一动子、第一静子片以及无线报警静子组成,第一动子与感应管端部弹性头固定连接,当感应管端部弹性头伸长时,第一动子与第一静子片接触,与无线报警静子断开,当感应管端部弹性头缩短时,第一动子与第一静子片断开,与无线报警静子接触,第二选择开关包括第二动子、第二静子片以及无线报警静子组成,第二动子与烟雾传感器信号连接,烟雾传感器能控制第二动子与第二静子片或无线报警静子接触,且烟雾传感器未感应烟雾时,第二动子与第二静子片接触,与无线报警静子断开,烟雾传感器感应到烟雾时,第二动子与第二静子片断开,与无线报警静子接触,出逃电路包括四条并联的回路,其中,第一回路为首尾串联的电池、总控开关、第一动子、第一静子片和电磁铁,第二回路为首尾串联的电池、总控开关、第二动子、第二静子片和电磁铁,第三回路为首尾串联的电池、总控开关、第一动子、无线报警静子和无线报警信号发送器,第四回路为首尾串联的电池、总控开关、第二动子、无线报警静子和无线报警信号发送器,无线报警信号发送器与手机app端无线连接,手机app端与总控开关无线连接,并能控制总控开关开闭,宠物寄存笼上还安装有智能监控系统,智能监控系统包括摄像头、无线信号收发器、云端存储器、手机app端、智能芯片以及扫码装置,摄像头安装在宠物寄存笼内以及宠物寄存笼外部靠近宠物寄存笼的位置,摄像头用于获取宠物寄存笼内以及宠物寄存笼附近的视频信息,摄像头与无线信号收发器连接,并能将视频信息发送至云端存储器,手机app端与云端存储器无线连接,能实时调用云端存储器内存储的视频信息,智能芯片和扫码装置安装在宠物寄存笼正面,智能芯片和扫码装置均与无线信号收发器连接,扫码装置用于扫描用户二维码,扫码装置与能将用户二维码付款信息发送至云端存储器,云端存储器能通过无线信号收发器向智能芯片发出指令,智能芯片与笼门的开关连接,能根据智能芯片的指令打开笼门。

为优化上述技术方案,采取的具体措施还包括:

上述的电池为直流电池。

上述的感应管为塑料管。

上述的通水管的主管体为宽度与宠物寄存笼宽度相同的扁平管,通水管下端收敛,并通过法兰与市政排污管连接。

上述的宠物寄存笼的下方设置有物品存放空间,物品存放空间前部开设有存放开关门。

上述的插板从宠物寄存笼前部延伸至后部的板杆为竖向板杆,从宠物寄存笼左部延伸至右部的板杆为横向板杆,竖向板杆中设置有杆腔,光纤固定在竖向板杆中。

上述的竖向板杆采用透明塑料制作,横向板杆采用不锈钢制作。

上述的吹风电控开关为电磁阀。

上述的吹干机构外框固定在宠物寄存笼旁边的地面上。

本发明的一种宠物寄存装置,具有以下优点:

1、本发明设计了粪便清理结构,在宠物寄存装置后方设计了通水管,同时在寄存笼本体中设计了宠物安置空间和底部排泄物处理空间,宠物关宠物安置空间,宠物产生的尿液会漏到底部排泄物处理空间并顺着底部排泄物处理空间的底部流入通水管中,宠物产生的粪便会留在插板上,需要清理时,清理人员只需要将插板从横向插槽抽出,再插入斜向插槽中,用水冲洗插板,将插板上的粪便冲入通水管中即可,本发明通过设置横向插槽和斜向插槽,让插板可以在水平状态和倾斜状态切换,无需将插板整个拿出,清洁方便,粪便也无需从笼中取出,直接冲入通水管,因此,水也不会溅出宠物寄存笼,不会在宠物寄存笼附近残留冲洗水。

2、本发明设计了消毒吹干结构,插板设置了紫外线光纤,在与外接紫外光源连接的情况下,插板能发出紫外光,对整个宠物寄存笼进行紫外消毒,同时,宠物寄存笼还设计了吹干机构,能将热干风吹入宠物寄存笼,当宠物寄存笼清洗过之后,同时开启吹干机构和紫外消毒机构,能很快的风干宠物寄存笼,同时对宠物寄存笼消毒,使宠物寄存笼能快速的再次投入使用,提高了宠物寄存装置的使用效率,而且更加干净卫生。本发明的吹干机构在不启动加热器的时候,可以作为通风装置使用,风从宠物寄存笼上部吹入,从宠物寄存笼下部吹出,能有效压制位于宠物寄存笼下部的排污口,防止排污口内的臭气上溢。

3、本发明的一种宠物寄存装置,设计了烟雾传感器、温度检测装置两种结构配合检测是否发生火灾,出逃电路为烟雾传感器、温度检测装置提供电路控制支持,烟雾传感器感应到烟雾时,第二动子与第二静子片断开,与无线报警静子接触,使得第二回路断开,转为第四回路接通,此时无线报警信号发送器接通,向外发送报警信号,感应管被熔化时,第一动子与第一静子片断开,与无线报警静子接触,使得第一回路断开,转为第三回路接通,此时无线报警信号发送器接通,向外发送报警信号,也就是说,烟雾传感器还是温度检测装置任一一个检测到火情,就会向人工端发送报警信号,由人工端判断是否为火灾,如果人工端判断确实为火灾,则通过远程控制器控制总控开关断开,电磁铁失电宠物笼的正门和侧门同时打开,宠物可以逃生,如果人工端并无判断,第一回路、第二回路同时断开,则证明烟雾传感器、温度检测装置二者均认定火灾发生,电磁铁依然失电,宠物笼的正门和侧门同时打开,宠物可以逃生,通过这种双重保险设置,既可以解决电动设备自行判断失误多的问题,又能解决人工判断可能有延迟的问题,从而更好的保障火灾中宠物的生存。

4、本发明设计了智能监控系统,可以实现宠物寄存笼内部外部的摄像监控,为人工判断是否有火灾提供支持,此外,智能监控系统通过远程联网,实现手机直接查看宠物寄存笼内部以及附近情况的功能,饲主可以随时随地查看宠物状态,极大的提高了宠物寄存笼的使用体验。

附图说明

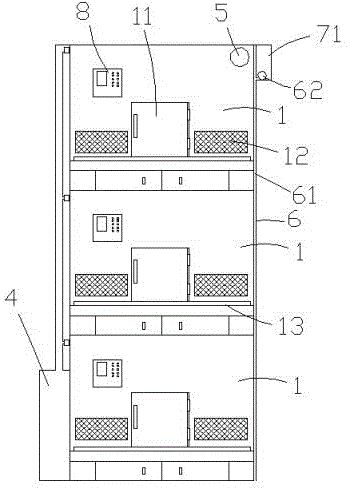

图1是本发明的正面图;

图2是图1的侧面剖视图;

图3是图2的a-a剖视图;

图4是图2的b-b剖视图;

图5是插板插入斜向插槽的示意图;

图6是本发明的左视图;

图7是出逃电路示意图;

图8是插板示意图;

图9是插板的剖视图;

图10是智能监控系统的示意图;

图11是图2的m放大图。

其中的附图标记为:宠物寄存笼1、底部排泄物处理空间1a、宠物作息空间1b、笼门11、通风窗12、插口13、排污口14、横向插槽15、斜向插槽16、风干管17、喷头18、出逃门19、通水管2、插板3、光纤31、紫外灯光接口32、吹干机构4、吹干机构外框41、风扇42、加热器43、通风管道44、吹风电控开关45、烟雾传感器5、温度检测装置6、感应管61、压力表62、感应管端部弹性头63、出逃电路7、安装壳体71、电池72、总控开关73、第一选择开关74、第一动子74a、第一静子片74b、第二选择开关75、第二动子75a、第二静子片75b、无线报警信号发送器76、无线报警静子77、电磁铁78、铁块79、智能监控系统8、摄像头81、无线信号收发器82、云端存储器83、手机app端84、智能芯片85、扫码装置86、物品存放空间9、存放开关门91。

具体实施方式

下面结合附图对本发明的技术方案作详细说明。

本发明的一种宠物寄存装置,包括宠物寄存笼1,宠物寄存笼1的前面设置有笼门11,其中:宠物寄存笼1的正面开设笼门11和通风窗12,宠物寄存笼1背面设置有一通水管2,宠物寄存笼1内的空间分为宠物作息空间1b和底部排泄物处理空间1a,底部排泄物处理空间1a的底部为倾斜面,从宠物寄存笼1前面向下倾斜至宠物寄存笼1后面,宠物寄存笼1前端的下部开设有插口13,插口13横向设置,从宠物寄存笼1左端延伸至右端,插口13位于笼门11的下方,宠物寄存笼1后端的下部开设有在竖直方向上具有一定长度的排污口14,排污口14横向设置,从宠物寄存笼1左端延伸至右端,底部排泄物处理空间1a与排污口14连通,宠物寄存笼1内两侧壁上设置有横向插槽15和斜向插槽16,横向插槽15从宠物寄存笼1的中部水平延伸至宠物寄存笼1的后部,且横向插槽15后端伸入排污口14内的上部位置,斜向插槽16从宠物寄存笼1的中部倾斜向下延伸至宠物寄存笼1的后部,且斜向插槽16后端伸入排污口14内的下部位置,一插板3能从插口13插入宠物寄存笼1中,且当插板3插至宠物寄存笼1中部时,通过上下晃动选择进入横向插槽15或斜向插槽16中,当插板3从横向插槽15插入且插板3插入至排污口14内的上部位置处固定时,插板3以上空间为宠物作息空间1b,插板3以下空间为底部排泄物处理空间1a,插板3从斜向插槽16插入且插板3插入至排污口14内的下部位置处固定时,插板3下部贴于底部排泄物处理空间1a的底部,插板3为网格板,宠物的排泄物能透过插板3掉入底部排泄物处理空间1a中,并经底部排泄物处理空间1a落入排污口14,通水管2与排污口14密封连通,通水管2的下端与一市政排污管连接,市政排污管用于将通水管2注入的水和排泄物排出;插板3由横向板杆和竖向板杆交错形成,其中,横向板杆或竖向板杆中设置有杆腔,杆腔内安装有光纤31,插板3的前端设置有紫外灯光接口32,紫外灯光接口32能与外接的紫外光源对接,紫外灯光接口32与每个光纤31连接,外接的紫外光源能发射紫外光,使得紫外光经紫外灯光接口32后,从光纤31中照出,安装有光纤31的横向板杆或竖向板杆为透明杆体,宠物寄存装置消毒吹干结构还设置有吹干机构4,吹干机构4包括吹干机构外框41、风扇42、加热器43、通风管道44以及吹风电控开关45,风扇42和加热器43均安装在吹干机构外框41中,吹干机构外框41安装在宠物寄存笼1外部,风扇42将空气鼓入吹干机构外框41中,吹过加热器43后,进入通风管道44内,通风管道44分别与每个宠物寄存笼1连接,且连接处安装吹风电控开关45,吹风电控开关45用于控制通风管道44与相应宠物寄存笼1之间的管路通断,宠物寄存笼1的顶板中设置有风干管17,风干管17上设置有若干个喷头18,喷头18开口朝下,伸入至宠物寄存笼1中,风干管17通过吹风电控开关45与通风管道44连接,空气经喷头18喷出后,吹过宠物寄存笼1内空间,经排污口13和通风窗12吹出,压制排污口13内的臭气,防止其溢出至宠物寄存笼1中,宠物寄存笼1上安装有烟雾传感器5、温度检测装置6以及出逃电路7,宠物寄存笼1的侧面开设有出逃门19,笼门11和出逃门19均设置有固定在宠物寄存笼1笼体上的电磁铁78和设置在门上的铁块79,电磁铁78通电时,能吸附铁块79,使笼门11和出逃门19关闭,烟雾传感器5安装在宠物寄存笼1的上部,用于感应宠物寄存笼1附近是否有烟雾,温度检测装置6包括感应管61、压力表62以及感应管端部弹性头63组成,感应管61为一根内部具有密封空腔的管体,感应管61的密封空腔内密封有高压气体,感应管端部弹性头63位于感应管61一端,与感应管61一体成型,感应管端部弹性头63在感应管61内高压气体的压力下,处于伸长状态,感应管61沿着宠物寄存笼1的各边布设,感应管61的管体为低熔点材料制作,感应管61熔化时,感应管61内高压气体从融化点释放,感应管端部弹性头63收缩,出逃电路7包括安装壳体71、安装在安装壳体71中固定的电池72、总控开关73、第一选择开关74、第二选择开关75以及无线报警信号发送器76,第一选择开关74由第一动子74a、第一静子片74b以及无线报警静子77组成,第一动子74a与感应管端部弹性头63固定连接,当感应管端部弹性头63伸长时,第一动子74a与第一静子片74b接触,与无线报警静子77断开,当感应管端部弹性头63缩短时,第一动子74a与第一静子片74b断开,与无线报警静子77接触,第二选择开关75包括第二动子75a、第二静子片75b以及无线报警静子77组成,第二动子75a与烟雾传感器5信号连接,烟雾传感器5能控制第二动子75a与第二静子片75b或无线报警静子77接触,且烟雾传感器5未感应烟雾时,第二动子75a与第二静子片75b接触,与无线报警静子77断开,烟雾传感器5感应到烟雾时,第二动子75a与第二静子片75b断开,与无线报警静子77接触,出逃电路7包括四条并联的回路,其中,第一回路为首尾串联的电池72、总控开关73、第一动子74a、第一静子片74b和电磁铁78,第二回路为首尾串联的电池72、总控开关73、第二动子75a、第二静子片75b和电磁铁78,第三回路为首尾串联的电池72、总控开关73、第一动子74a、无线报警静子77和无线报警信号发送器76,第四回路为首尾串联的电池72、总控开关73、第二动子75a、无线报警静子77和无线报警信号发送器76,无线报警信号发送器76与手机app端84无线连接,手机app端84与总控开关73无线连接,并能控制总控开关73开闭,宠物寄存笼1上还安装有智能监控系统8,智能监控系统8包括摄像头81、无线信号收发器82、云端存储器83、手机app端84、智能芯片85以及扫码装置86,摄像头81安装在宠物寄存笼1内以及宠物寄存笼1外部靠近宠物寄存笼1的位置,摄像头81用于获取宠物寄存笼1内以及宠物寄存笼1附近的视频信息,摄像头81与无线信号收发器82连接,并能将视频信息发送至云端存储器83,手机app端84与云端存储器83无线连接,能实时调用云端存储器83内存储的视频信息,智能芯片85和扫码装置86安装在宠物寄存笼1正面,智能芯片85和扫码装置86均与无线信号收发器82连接,扫码装置86用于扫描用户二维码,扫码装置86与能将用户二维码付款信息发送至云端存储器83,云端存储器83能通过无线信号收发器82向智能芯片85发出指令,智能芯片85与笼门11的开关连接,能根据智能芯片85的指令打开笼门11。

实施例中,电池72为直流电池。

实施例中,感应管61为塑料管。

实施例中,通水管2的主管体为宽度与宠物寄存笼1宽度相同的扁平管,通水管2下端收敛,并通过法兰与市政排污管连接。

实施例中,宠物寄存笼1的下方设置有物品存放空间9,物品存放空间9前部开设有存放开关门91。

实施例中,插板3从宠物寄存笼1前部延伸至后部的板杆为竖向板杆,从宠物寄存笼1左部延伸至右部的板杆为横向板杆,竖向板杆中设置有杆腔,光纤31固定在竖向板杆中。

实施例中,竖向板杆采用透明塑料制作,横向板杆采用不锈钢制作。

实施例中,吹风电控开关45为电磁阀。

实施例中,吹干机构外框41固定在宠物寄存笼1旁边的地面上。

本装置如图1所示,放置在商场、超市等人流量大不适合宠物入内的场合,正常使用时,插板3插在横向插槽15中,如图2所示,饲主通过手机扫码付款的方式,使云端存储器83向智能芯片85发送指令,打开指定的宠物寄存笼1,饲主将宠物关进宠物寄存笼1中,宠物可以插板3上活动,饲主可以将狗绳等物品放入对应的物品存放空间9中,关好笼门11和存放开关门91就可以离开了。本发明的宠物寄存笼1和一般的宠物寄存笼一样需要专门的工作人员进行清扫,但是清扫难度会显著降低,宠物会将粪便拉在插板3上,而尿液则透过插板3的网孔流动到底部排泄物处理空间1a的底部,然后再经排污口14进入通水管2,再进入市政排污管,当宠物从寄存笼本体11中放出后,清洁人员再清理宠物粪便,清洁人员将插板3抽出些许,使插板3从横向插槽15退出,然后倾斜插板3将插板3插入斜向插槽16,此时再用水枪冲洗插板3,将插板3上的粪便经排污口14冲入通水管2。在冲洗过程中,水不会从宠物寄存笼1前方溅出,可以保证宠物寄存笼1附近的场地清洁,冲洗完毕后,清洁人员再将插板3插入横向插槽15中,然后清洁人员再启用吹干机构4,将紫外光源与插板3连接,插板3发出紫外光,照亮整个宠物寄存笼1,打开需要热风风干的宠物寄存笼1的吹风电控开关45,关闭其他吹风电控开关45,吹干机构4的风扇42和加热器43工作,风扇42将风吹入风干管17,加热器43将风加热为热干风,热干风对整个宠物寄存笼1进行吹干。紫外消毒和热风吹干可以不一起使用,紫外消毒可以在夜晚没有宠物入住时开启,对宠物寄存笼1单独进行紫外消毒,吹干机构4可以在平时用作通风装置,不启动加热器33,打开所有电控开关45,对宠物寄存笼1进行通风。

火灾报警传感装置在正常状态下,第一、第二回路通路,第三、第四回路断路,当烟雾传感器5感应到烟雾时,第二动子75a与第二静子片75b断开,与无线报警静子77接触,第二回路断开,第四回路通路,此时无线报警信号发送器76报警,由于第一回路依然通路,电磁铁78依然通电,宠物笼正常关闭,云端存储器83和手机app端84接收到无线报警信号发送器46报警后,云端存储器83能将信号发送给工作人员,工作人员可以处理该报警,手机app端84为饲主的手机,饲主也可以处理该报警,工作人员和饲主通过视频观察宠物寄存笼1附近是否有火灾发生,如果有火灾发生,则直接通过云端存储器83或手机app端84控制总控开关73断开,电磁铁78失电,宠物寄存笼1打开,同理,如果感应管31熔化,第一回路断开,第三回路通路,人工接收到无线报警信号发送器46报警,如果人工端并不控制总控开关43断开,而第一、第二回路同时断路,电磁铁13失电,宠物寄存笼1打开。

以上仅是本发明的优选实施方式,本发明的保护范围并不仅局限于上述实施例,凡属于本发明思路下的技术方案均属于本发明的保护范围。应当指出,对于本技术领域的普通技术人员来说,在不脱离本发明原理前提下的若干改进和润饰,应视为本发明的保护范围。



技术特征:

1.一种宠物寄存装置,包括宠物寄存笼(1),所述的宠物寄存笼(1)的前面设置有笼门(11),其特征是:所述的宠物寄存笼(1)的正面开设笼门(11)和通风窗(12),宠物寄存笼(1)背面设置有一通水管(2),所述的宠物寄存笼(1)内的空间分为宠物作息空间(1b)和底部排泄物处理空间(1a),所述的底部排泄物处理空间(1a)的底部为倾斜面,从宠物寄存笼(1)前面向下倾斜至宠物寄存笼(1)后面,所述的宠物寄存笼(1)前端的下部开设有插口(13),所述的插口(13)横向设置,从宠物寄存笼(1)左端延伸至右端,插口(13)位于笼门(11)的下方,所述的宠物寄存笼(1)后端的下部开设有在竖直方向上具有一定长度的排污口(14),所述的排污口(14)横向设置,从宠物寄存笼(1)左端延伸至右端,底部排泄物处理空间(1a)与排污口(14)连通,所述的宠物寄存笼(1)内两侧壁上设置有横向插槽(15)和斜向插槽(16),所述的横向插槽(15)从宠物寄存笼(1)的中部水平延伸至宠物寄存笼(1)的后部,且横向插槽(15)后端伸入排污口(14)内的上部位置,所述的斜向插槽(16)从宠物寄存笼(1)的中部倾斜向下延伸至宠物寄存笼(1)的后部,且斜向插槽(16)后端伸入排污口(14)内的下部位置,一插板(3)能从插口(13)插入宠物寄存笼(1)中,且当插板(3)插至宠物寄存笼(1)中部时,通过上下晃动选择进入横向插槽(15)或斜向插槽(16)中,当插板(3)从横向插槽(15)插入且插板(3)插入至排污口(14)内的上部位置处固定时,所述的插板(3)以上空间为宠物作息空间(1b),插板(3)以下空间为底部排泄物处理空间(1a),所述的插板(3)从斜向插槽(16)插入且插板(3)插入至排污口(14)内的下部位置处固定时,所述的插板(3)下部贴于底部排泄物处理空间(1a)的底部,所述的插板(3)为网格板,宠物的排泄物能透过插板(3)掉入底部排泄物处理空间(1a)中,并经底部排泄物处理空间(1a)落入排污口(14),所述的通水管(2)与排污口(14)密封连通,所述的通水管(2)的下端与一市政排污管连接,市政排污管用于将通水管(2)注入的水和排泄物排出;所述的插板(3)由横向板杆和竖向板杆交错形成,其中,横向板杆或竖向板杆中设置有杆腔,所述的杆腔内安装有光纤(31),所述的插板(3)的前端设置有紫外灯光接口(32),所述的紫外灯光接口(32)能与外接的紫外光源对接,所述的紫外灯光接口(32)与每个光纤(31)连接,外接的紫外光源能发射紫外光,使得紫外光经紫外灯光接口(32)后,从光纤(31)中照出,安装有光纤(31)的横向板杆或竖向板杆为透明杆体,宠物寄存装置消毒吹干结构还设置有吹干机构(4),所述的吹干机构(4)包括吹干机构外框(41)、风扇(42)、加热器(43)、通风管道(44)以及吹风电控开关(45),所述的风扇(42)和加热器(43)均安装在吹干机构外框(41)中,吹干机构外框(41)安装在宠物寄存笼(1)外部,风扇(42)将空气鼓入吹干机构外框(41)中,吹过加热器(43)后,进入通风管道(44)内,所述的通风管道(44)分别与每个宠物寄存笼(1)连接,且连接处安装吹风电控开关(45),所述的吹风电控开关(45)用于控制通风管道(44)与相应宠物寄存笼(1)之间的管路通断,所述的宠物寄存笼(1)的顶板中设置有风干管(17),所述的风干管(17)上设置有若干个喷头(18),所述的喷头(18)开口朝下,伸入至宠物寄存笼(1)中,所述的风干管(17)通过吹风电控开关(45)与通风管道(44)连接,空气经喷头(18)喷出后,吹过宠物寄存笼(1)内空间,经排污口(13)和通风窗(12)吹出,压制排污口(13)内的臭气,防止其溢出至宠物寄存笼(1)中,所述的宠物寄存笼(1)上安装有烟雾传感器(5)、温度检测装置(6)以及出逃电路(7),所述的宠物寄存笼(1)的侧面开设有出逃门(19),所述的笼门(11)和出逃门(19)均设置有固定在宠物寄存笼(1)笼体上的电磁铁(78)和设置在门上的铁块(79),所述的电磁铁(78)通电时,能吸附铁块(79),使笼门(11)和出逃门(19)关闭,所述的烟雾传感器(5)安装在宠物寄存笼(1)的上部,用于感应宠物寄存笼(1)附近是否有烟雾,所述的温度检测装置(6)包括感应管(61)、压力表(62)以及感应管端部弹性头(63)组成,所述的感应管(61)为一根内部具有密封空腔的管体,感应管(61)的密封空腔内密封有高压气体,所述的感应管端部弹性头(63)位于感应管(61)一端,与感应管(61)一体成型,感应管端部弹性头(63)在感应管(61)内高压气体的压力下,处于伸长状态,所述的感应管(61)沿着宠物寄存笼(1)的各边布设,感应管(61)的管体为低熔点材料制作,感应管(61)熔化时,感应管(61)内高压气体从融化点释放,感应管端部弹性头(63)收缩,所述的出逃电路(7)包括安装壳体(71)、安装在安装壳体(71)中固定的电池(72)、总控开关(73)、第一选择开关(74)、第二选择开关(75)以及无线报警信号发送器(76),所述的第一选择开关(74)由第一动子(74a)、第一静子片(74b)以及无线报警静子(77)组成,第一动子(74a)与感应管端部弹性头(63)固定连接,当感应管端部弹性头(63)伸长时,第一动子(74a)与第一静子片(74b)接触,与无线报警静子(77)断开,当感应管端部弹性头(63)缩短时,第一动子(74a)与第一静子片(74b)断开,与无线报警静子(77)接触,所述的第二选择开关(75)包括第二动子(75a)、第二静子片(75b)以及无线报警静子(77)组成,所述的第二动子(75a)与烟雾传感器(5)信号连接,烟雾传感器(5)能控制第二动子(75a)与第二静子片(75b)或无线报警静子(77)接触,且烟雾传感器(5)未感应烟雾时,第二动子(75a)与第二静子片(75b)接触,与无线报警静子(77)断开,烟雾传感器(5)感应到烟雾时,第二动子(75a)与第二静子片(75b)断开,与无线报警静子(77)接触,所述的出逃电路(7)包括四条并联的回路,其中,第一回路为首尾串联的电池(72)、总控开关(73)、第一动子(74a)、第一静子片(74b)和电磁铁(78),第二回路为首尾串联的电池(72)、总控开关(73)、第二动子(75a)、第二静子片(75b)和电磁铁(78),第三回路为首尾串联的电池(72)、总控开关(73)、第一动子(74a)、无线报警静子(77)和无线报警信号发送器(76),第四回路为首尾串联的电池(72)、总控开关(73)、第二动子(75a)、无线报警静子(77)和无线报警信号发送器(76),所述的无线报警信号发送器(76)与手机app端(84)无线连接,所述的手机app端(84)与总控开关(73)无线连接,并能控制总控开关(73)开闭,所述的宠物寄存笼(1)上还安装有智能监控系统(8),所述的智能监控系统(8)包括摄像头(81)、无线信号收发器(82)、云端存储器(83)、手机app端(84)、智能芯片(85)以及扫码装置(86),所述的摄像头(81)安装在宠物寄存笼(1)内以及宠物寄存笼(1)外部靠近宠物寄存笼(1)的位置,摄像头(81)用于获取宠物寄存笼(1)内以及宠物寄存笼(1)附近的视频信息,所述的摄像头(81)与无线信号收发器(82)连接,并能将视频信息发送至云端存储器(83),所述的手机app端(84)与云端存储器(83)无线连接,能实时调用云端存储器(83)内存储的视频信息,所述的智能芯片(85)和扫码装置(86)安装在宠物寄存笼(1)正面,智能芯片(85)和扫码装置(86)均与无线信号收发器(82)连接,扫码装置(86)用于扫描用户二维码,扫码装置(86)与能将用户二维码付款信息发送至云端存储器(83),云端存储器(83)能通过无线信号收发器(82)向智能芯片(85)发出指令,所述的智能芯片(85)与笼门(11)的开关连接,能根据智能芯片(85)的指令打开笼门(11)。

2.根据权利要求1所述的一种宠物寄存装置,其特征是:所述的电池(72)为直流电池。

3.根据权利要求2所述的一种宠物寄存装置,其特征是:所述的感应管(61)为塑料管。

4.根据权利要求3所述的一种宠物寄存装置,其特征是:所述的通水管(2)的主管体为宽度与宠物寄存笼(1)宽度相同的扁平管,所述的通水管(2)下端收敛,并通过法兰与市政排污管连接。

5.根据权利要求4所述的一种宠物寄存装置,其特征是:所述的宠物寄存笼(1)的下方设置有物品存放空间(9),所述的物品存放空间(9)前部开设有存放开关门(91)。

6.根据权利要求5所述的一种宠物寄存装置,其特征是:所述的插板(3)从宠物寄存笼(1)前部延伸至后部的板杆为竖向板杆,从宠物寄存笼(1)左部延伸至右部的板杆为横向板杆,所述的竖向板杆中设置有杆腔,光纤(31)固定在竖向板杆中。

7.根据权利要求6所述的一种宠物寄存装置,其特征是:所述的竖向板杆采用透明塑料制作,横向板杆采用不锈钢制作。

8.根据权利要求7所述的一种宠物寄存装置,其特征是:所述的吹风电控开关(45)为电磁阀。

9.根据权利要求8所述的一种宠物寄存装置,其特征是:所述的吹干机构外框(41)固定在宠物寄存笼(1)旁边的地面上。

技术总结
本发明公开了一种宠物寄存装置,包括宠物寄存笼,宠物寄存笼的前面设置有笼门,宠物寄存笼内的空间被插板分为宠物作息空间和底部排泄物处理空间,底部排泄物处理空间的底部为倾斜面,插板设有紫外灯光接口,插板本设光纤,紫外灯光接口与每个光纤连接,宠物寄存装置消毒吹干结构还设置有吹干机构,吹干机构包括吹干机构外框、风扇、加热器、通风管道以及吹风电控开关,宠物寄存笼上安装有烟雾传感器、温度检测装置以及出逃电路,宠物寄存笼上还安装有智能监控系统。本发明可以解决目前宠物寄存装置结构简陋、火灾逃生手段不足、监控不到位、清理不方便等全方位的问题。

技术研发人员:张雷;尹志宸;李颖
受保护的技术使用者:南京丰讯骏景信息科技有限公司
技术研发日:2019.12.30
技术公布日:2020.05.08
