1.本实用新型涉及牵引器领域,更具体地说,涉及一种户外宠物牵引器。
背景技术:
2.近年来,随着人们的生活水平得到改善,宠物成为人们生活的好朋友。宠物的数量不断增多,随之而来的是宠物咬人现象增多的问题。因此,在携带宠物外出时需要牵绳,但是现有市场上的宠物牵引器在使用时,主要依靠宠物主人手握牵引器进行牵拉控制,在宠物突然奔跑时存在着牵引器容易脱手的问题,导致宠物脱离掌控,产生咬人或撞人的危险。
技术实现要素:
3.本实用新型的目的在于提供一种户外宠物牵引器,可以有效解决现有技术中的问题。
4.本实用新型的目的通过以下技术方案来实现:
5.一种户外宠物牵引器,包括防脱套筒机构、安装板、弹力缓冲机构和绕绳机构;所述防脱套筒机构活动连接在安装板的一端;所述弹力缓冲机构包括滑动导杆、缓冲压簧和圆盘座;所述滑动导杆中部滑动在安装板另一端的导杆通孔内,滑动导杆的两端分别与圆盘座和绕绳机构固定连接;所述缓冲压簧套设在滑动导杆上,缓冲压簧位于圆盘座和安装板之间。
6.优选的,所述滑动导杆为六棱形杆体,导杆通孔为六棱通孔。
7.优选的,所述缓冲压簧的两端分别与圆盘座和安装板固定连接。
8.优选的,所述绕绳机构包括绕绳轴、活动架、蜗轮、蜗杆、转轮和手摇杆;所述绕绳轴的两端转动在活动架的两端,活动架固定在滑动导杆一端;蜗轮固定在绕绳轴上,蜗轮与蜗杆啮合,蜗杆通过轴承座转动在活动架上;蜗杆的一端固定转轮,转轮的偏心位置固定有手摇杆,手摇杆和蜗杆位于转轮的两侧。
9.优选的,所述防脱套筒机构包括套筒本体、接装环和限位组件;所述套筒本体的一端固定连接接装环,接装环转动配合在安装板的圆形通孔内;套筒本体上配合连接两个相对设置的限位组件,以通过限位组件将套筒本体固定在小臂上。
10.优选的,所述限位组件包括调控转环、推拉环、推拉连杆、内外滑杆和顶压件;所述调控转环通过螺纹配合在套筒本体外侧面的外螺纹上;调控转环转动配合在推拉环的一端,推拉环的另一端与多个推拉连杆的一端转动连接,多个推拉连杆的另一端与多个内外滑杆的外端转动连接,多个内外滑杆的中部均匀环绕滑动配合在套筒本体的筒面上,多个内外滑杆的内端分别连接一个顶压件。
11.优选的,所述调控转环的外环面上均匀环绕固定多个拨动棱。
12.优选的,所述顶压件包括缓冲弹簧、六棱柱和弧形压板;六棱柱的一端滑动在内外滑杆内端的六棱滑道内,六棱柱和六棱滑道内侧面之间通过缓冲弹簧固定连接,六棱柱的另一端固定弧形压板。
13.优选的,所述弧形压板的内弧面上粘接有海绵垫。
14.本实用新型的有益效果:
15.本实用新型的一种户外宠物牵引器,内部设有防脱套筒机构,可以固定在宠物主人的小臂上,防止宠物突然奔跑时导致牵引器脱手;内部设有弹力缓冲机构,使得宠物奔跑时具有一定的缓冲,防止宠物突然奔跑将宠物主人拽倒;内部设有绕绳机构,便于控制牵引绳的放出长度,且便于牵引绳的收卷。
16.为使本实用新型的上述目的、特征和优点能更明显易懂,下文特举较佳实施例,并配合所附附图,作详细说明如下。
附图说明
17.为了更清楚地说明本实用新型具体实施方式或相关技术中的技术方案,下面将对具体实施方式或相关技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图是本实用新型的一些实施方式,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

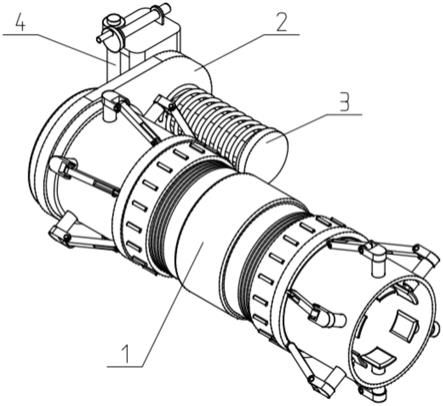

18.图1为本实用新型实施例提供的整体示意图一;
19.图2为本实用新型实施例提供的整体示意图二;
20.图3为本实用新型实施例提供的防脱套筒机构的结构示意图一;
21.图4为本实用新型实施例提供的防脱套筒机构的结构示意图二;
22.图5为本实用新型实施例提供的套筒本体的结构示意图;
23.图6为本实用新型实施例提供的限位组件的结构示意图;
24.图7为本实用新型实施例提供的弹力缓冲机构的结构示意图;
25.图8为本实用新型实施例提供的绕绳机构的结构示意图。
26.图标:防脱套筒机构1;套筒本体11;接装环12;限位组件13;调控转环13a;推拉环13b;推拉连杆13c;内外滑杆13d;顶压件13e;安装板2;弹力缓冲机构3;滑动导杆31;缓冲压簧32;圆盘座33;绕绳机构4;绕绳轴41;活动架42;蜗轮43;蜗杆44;转轮45;手摇杆46。
具体实施方式
27.为了使本领域的技术人员更好地理解本技术中的技术方案,下面将对本技术实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本技术的一部分实施例,而不是全部的实施例。基于本技术中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本技术保护的范围。
28.需要说明的是,当元件被称为“固定于”或“设置于”另一个元件上,它可以直接在另一个元件上或者间接设置在另一个元件上;当一个元件被称为是“连接于”另一个元件,它可以是直接连接到另一个元件或间接连接至另一个元件上。
29.需要理解的是,术语“长度”、“宽度”、“上”、下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本技术和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本技术的限制。
30.此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性
或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本技术的描述中,多个”、“若干个”的含义是两个或两个以上,除非另有明确具体的限定。
31.须知,本说明书所附图式所绘示的结构、比例、大小等,均仅用以配合说明书所揭示的内容,以供熟悉此技术的人士了解与阅读,并非用以限定本技术可实施的限定条件,故不具技术上的实质意义,任何结构的修饰、比例关系的改变或大小的调整,在不影响本技术所能产生的功效及所能达成的目的下,均应仍落在本技术所揭示的技术内容得能涵盖的范围内。同时,本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语,亦仅为便于叙述的明了,而非用以限定本技术可实施的范围,其相对关系的改变或调整,在无实质变更技术内容下,当亦视为本技术可实施的范畴。
32.下面结合附图1-8对本实用新型作进一步详细说明。
33.如图1-8所示,一种户外宠物牵引器,包括防脱套筒机构1、安装板2、弹力缓冲机构3和绕绳机构4;所述防脱套筒机构1活动连接在安装板2的一端;所述弹力缓冲机构3包括滑动导杆31、缓冲压簧32和圆盘座33;所述滑动导杆31中部滑动在安装板2另一端的导杆通孔内,滑动导杆31的两端分别与圆盘座33和绕绳机构4固定连接;所述缓冲压簧32套设在滑动导杆31上,缓冲压簧32位于圆盘座33和安装板2之间。
34.本实用新型的一种户外宠物牵引器,在使用时,将牵引绳的一端缠绕固定在绕绳机构4上,牵引绳的另一端通过套环等结构栓在宠物身上,在带宠物外出时,将防脱套筒机构1套在小臂上,并通过防脱套筒机构1内部的机构进行一定程度上的固定,通过防脱套筒机构1固定在宠物主人的小臂上,防止宠物突然奔跑时导致牵引器脱手;内部设有弹力缓冲机构3,在宠物突然奔跑时,对绕绳机构4产生拉力,绕绳机构4拉动滑动导杆31在安装板2上滑动,并带动圆盘座33对缓冲压簧32进行压缩,通过缓冲压簧32起到缓冲的作用,对宠物主人进行提醒,使得宠物奔跑时具有一定的缓冲,防止宠物突然奔跑将宠物主人拽倒;内部设有绕绳机构4,便于控制牵引绳的放出长度,且便于牵引绳的收卷。
35.所述滑动导杆31为六棱形杆体,导杆通孔为六棱通孔。
36.所述缓冲压簧32的两端分别与圆盘座33和安装板2固定连接。
37.所述绕绳机构4包括绕绳轴41、活动架42、蜗轮43、蜗杆44、转轮45和手摇杆46;所述绕绳轴41的两端转动在活动架42的两端,活动架42固定在滑动导杆31一端;蜗轮43固定在绕绳轴41上,蜗轮43与蜗杆44啮合,蜗杆44通过轴承座转动在活动架42上;蜗杆44的一端固定转轮45,转轮45的偏心位置固定有手摇杆46,手摇杆46和蜗杆44位于转轮45的两侧。绕绳机构4使用时,通过摇动手摇杆46进行控制,摇动手摇杆46可以带动转轮45转动,转轮45转动时可以带动蜗杆44转动,蜗杆44转动时可以带动蜗轮43转动,蜗轮43转动时带动绕绳轴41转动,从而通过绕绳轴41控制牵引绳的收卷或导放,且蜗轮43、蜗杆44的结构性质,使其调节后实现自锁,无需其他装置,操作十分便捷。
38.所述防脱套筒机构1包括套筒本体11、接装环12和限位组件13;所述套筒本体11的一端固定连接所述接装环12,接装环12转动配合在安装板2的圆形通孔内;套筒本体11上配合连接两个相对设置的限位组件13,以通过限位组件13将套筒本体11固定在小臂上。套筒本体11可以套设在宠物主人的小臂上,然后可以通过调节两个限位组件13来实现固定,两个限位组件13可以对不同粗细的小臂进行固定,满足不同的使用需求。
39.所述限位组件13包括调控转环13a、推拉环13b、推拉连杆13c、内外滑杆13d和顶压件13e;所述调控转环13a通过螺纹配合在套筒本体11外侧面的外螺纹上;调控转环13a转动配合在推拉环13b的一端,推拉环13b的另一端与多个推拉连杆13c的一端转动连接,多个推拉连杆13c的另一端与多个内外滑杆13d的外端转动连接,多个内外滑杆13d的中部均匀环绕滑动配合在套筒本体11的筒面上,多个内外滑杆13d的内端分别连接一个顶压件13e。需要控制限位组件13顶压在小臂上时,转动调控转环13a进行调节控制,转动调控转环13a可以改变调控转环13a与套筒本体11外侧面外螺纹的接触位置,从而通过推拉环13b带动多个推拉连杆13c的一端进行运动,多个推拉连杆13c的另一端带动多个内外滑杆13d在套筒本体11的筒面上进行内外方向的滑动,从而带动多个顶压件13e的位置发生变化,以便通过多个顶压件13e顶压在不同粗细的小臂上,实现本实用新型的佩戴固定。
40.所述调控转环13a的外环面上均匀环绕固定多个拨动棱,使其更易于调节控制。
41.所述顶压件13e包括缓冲弹簧、六棱柱和弧形压板;六棱柱的一端滑动在内外滑杆13d内端的六棱滑道内,六棱柱和六棱滑道内侧面之间通过缓冲弹簧固定连接,六棱柱的另一端固定弧形压板。缓冲弹簧的设置,使得弧形压板具有一定的缓冲,既可以提高其顶压在小臂上的舒适度,又可以提高其顶压在不同位置的顶压效果。
42.所述弧形压板的内弧面上粘接有海绵垫。
43.原理:本实用新型的一种户外宠物牵引器,在使用时,将牵引绳的一端缠绕固定在绕绳机构4上,牵引绳的另一端通过套环等结构栓在宠物身上,在带宠物外出时,将防脱套筒机构1套在小臂上,并通过防脱套筒机构1内部的机构进行一定程度上的固定,通过防脱套筒机构1固定在宠物主人的小臂上,防止宠物突然奔跑时导致牵引器脱手;内部设有弹力缓冲机构3,在宠物突然奔跑时,对绕绳机构4产生拉力,绕绳机构4拉动滑动导杆31在安装板2上滑动,并带动圆盘座33对缓冲压簧32进行压缩,通过缓冲压簧32起到缓冲的作用,对宠物主人进行提醒,使得宠物奔跑时具有一定的缓冲,防止宠物突然奔跑将宠物主人拽倒;内部设有绕绳机构4,便于控制牵引绳的放出长度,且便于牵引绳的收卷。
44.说明书中各个实施例采用递进的方式描述,每个实施例重点说明的都是与其他实施例的不同之处,各个实施例之间相同相似部分互相参见即可。应当指出,对于本技术领域的普通技术人员来说,在不脱离本技术原理的前提下,还可以对本技术进行若干改进和修饰,这些改进和修饰也落入本技术权利要求的保护范围内。
45.还需要说明的是,在本说明书中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括一个
……”
限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
技术特征:
1.一种户外宠物牵引器,其特征在于:包括防脱套筒机构(1)、安装板(2)、弹力缓冲机构(3)和绕绳机构(4);所述防脱套筒机构(1)活动连接在安装板(2)的一端;所述弹力缓冲机构(3)包括滑动导杆(31)、缓冲压簧(32)和圆盘座(33);所述滑动导杆(31)中部滑动在安装板(2)另一端的导杆通孔内,滑动导杆(31)的两端分别与圆盘座(33)和绕绳机构(4)固定连接;所述缓冲压簧(32)套设在滑动导杆(31)上,缓冲压簧(32)位于圆盘座(33)和安装板(2)之间。2.根据权利要求1所述的一种户外宠物牵引器,其特征在于:所述滑动导杆(31)为六棱形杆体,导杆通孔为六棱通孔。3.根据权利要求1所述的一种户外宠物牵引器,其特征在于:所述缓冲压簧(32)的两端分别与圆盘座(33)和安装板(2)固定连接。4.根据权利要求1所述的一种户外宠物牵引器,其特征在于:所述绕绳机构(4)包括绕绳轴(41)、活动架(42)、蜗轮(43)、蜗杆(44)、转轮(45)和手摇杆(46);所述绕绳轴(41)的两端转动在活动架(42)的两端,活动架(42)固定在滑动导杆(31)一端;蜗轮(43)固定在绕绳轴(41)上,蜗轮(43)与蜗杆(44)啮合,蜗杆(44)通过轴承座转动在活动架(42)上;蜗杆(44)的一端固定转轮(45),转轮(45)的偏心位置固定有手摇杆(46),手摇杆(46)和蜗杆(44)位于转轮(45)的两侧。5.根据权利要求1所述的一种户外宠物牵引器,其特征在于:所述防脱套筒机构(1)包括套筒本体(11)、接装环(12)和限位组件(13);所述套筒本体(11)的一端固定连接接装环(12),接装环(12)转动配合在安装板(2)的圆形通孔内;套筒本体(11)上配合连接两个相对设置的限位组件(13),以通过限位组件(13)将套筒本体(11)固定在小臂上。6.根据权利要求5所述的一种户外宠物牵引器,其特征在于:所述限位组件(13)包括调控转环(13a)、推拉环(13b)、推拉连杆(13c)、内外滑杆(13d)和顶压件(13e);所述调控转环(13a)通过螺纹配合在套筒本体(11)外侧面的外螺纹上;调控转环(13a)转动配合在推拉环(13b)的一端,推拉环(13b)的另一端与多个推拉连杆(13c)的一端转动连接,多个推拉连杆(13c)的另一端与多个内外滑杆(13d)的外端转动连接,多个内外滑杆(13d)的中部均匀环绕滑动配合在套筒本体(11)的筒面上,多个内外滑杆(13d)的内端分别连接一个顶压件(13e)。7.根据权利要求6所述的一种户外宠物牵引器,其特征在于:所述调控转环(13a)的外环面上均匀环绕固定多个拨动棱。8.根据权利要求6所述的一种户外宠物牵引器,其特征在于:所述顶压件(13e)包括缓冲弹簧、六棱柱和弧形压板;六棱柱的一端滑动在内外滑杆(13d)内端的六棱滑道内,六棱柱和六棱滑道内侧面之间通过缓冲弹簧固定连接,六棱柱的另一端固定弧形压板。9.根据权利要求8所述的一种户外宠物牵引器,其特征在于:所述弧形压板的内弧面上粘接有海绵垫。
技术总结
本实用新型涉及牵引器领域,更具体地说,涉及一种户外宠物牵引器,包括防脱套筒机构、安装板、弹力缓冲机构和绕绳机构;所述防脱套筒机构活动连接在安装板的一端;所述弹力缓冲机构包括滑动导杆、缓冲压簧和圆盘座;所述滑动导杆中部滑动在安装板另一端的导杆通孔内,滑动导杆的两端分别与圆盘座和绕绳机构固定连接;所述缓冲压簧套设在滑动导杆上,缓冲压簧位于圆盘座和安装板之间。本实用新型的一种户外宠物牵引器,内部设有防脱套筒机构,可以固定在宠物主人的小臂上,防止宠物突然奔跑时导致牵引器脱手。导致牵引器脱手。导致牵引器脱手。
技术研发人员:李楠 张亮 赵建 郑立楠 刘沥遥
受保护的技术使用者:青岛滨海学院
技术研发日:2021.12.14
技术公布日:2022/5/10
