一种宠物牵引装置和宠物牵引系统的制作方法

萌宠菠菠乐园
2024-11-01 00:51

1.本实用新型涉及宠物用品技术领域，更具体地说，涉及一种宠物牵引装置和宠物牵引系统。

背景技术：

2.就目前的社会发展，生活水平的不断提升，生活区规划越来越好，出门溜宠是要求也原来越高。然而生活品质越来越高，节奏也是越来越快。
3.现有的宠物牵引绳，一般为通过主人牵引一个绳索，通过调节扣调节绳索的长短，费时费力，给带宠物出行的用户带来不便。

技术实现要素：

4.为解决上述缺陷，本实用新型提供一种宠物牵引装置，包括：
5.壳体、开关组件和绕绳组件；
6.所述绕绳组件设于所述壳体内，用于收纳牵引绳；
7.所述开关组件一端与所述绕绳组件连接，另一端延伸出所述壳体，以便于在所述开关组件向所述壳体内方向移动时，所述绕绳组件被所述开关组件锁定，进而能锁定所述牵引绳。
8.优选地，所述绕绳组件包括绕绳轮，以及与所述绕绳轮连接的发条件；所述绕绳轮上设有与所述发条件连接的发条安装部；
9.所述绕绳组件被所述开关组件锁定后，在所述开关组件再次向所述壳体内方向移动后，能触发所述发条件，以便于所述绕绳轮将所述牵引绳向所述壳体内回收。
10.优选地，所述壳体由两个镜面对称且相对设置的壳本体组合而成；其中，所述壳本体设有固定槽；
11.所述开关组件包括止转件、摆杆件、导向件及弹簧；
12.所述弹簧设于所述止转件内；所述导向件固设于所述壳体的所述固定槽内；
13.所述摆杆件一端延伸入所述止转件内与所述弹簧抵接，另一端与所述导向件连接。
14.优选地，所述壳本体还设有滑动槽和弹簧挡块；
15.所述止转件包括止转本体、按压部、摆杆槽、弹簧槽和滑动部；
16.所述按压部一端与所述止转本体连接，另一端延伸出所述壳体外；
17.所述止转本体的中部设有所述摆杆槽和所述弹簧槽，两端各设有一个所述滑动部；其中，所述弹簧容置于所述弹簧槽内；
18.所述摆杆件一端设于所述摆杆槽内且经所述摆杆槽与所述弹簧一端抵接；所述弹簧的另一端在所述弹簧槽内与所述壳体的所述弹簧挡块连接；
19.所述止转件经所述滑动部与所述壳体的所述滑动槽活动连接，且能沿所述滑动槽滑动。
20.优选地，所述摆杆件包括挂台、与所述挂台垂直设置的延长臂和设于所述延长臂上的柱头；
21.所述挂台为半圆柱形，且伸入所述止转件的所述摆杆槽内，经所述摆杆槽与所述弹簧抵接；
22.所述柱头能在所述延长臂移动时与所述导向件抵接。
23.优选地，所述导向件与所述壳体固定连接；
24.所述导向件设有导向部和v形部；
25.所述柱头能在所述延长臂移动后经所述导向部进入并停留于所述v形部，并且在所述延长臂在此移动后脱离所述v形部。
26.优选地，所述摆杆件的所述延长臂上设有两个柱头，均为朝向所述挂台相反方向延伸。
27.优选地，所述绕绳轮包括设于中部的绕绳部、与所述绕绳部固定连接且设于所述绕绳部两端的卡位轮；其中，所述卡位轮上设有多个反转卡位；
28.所述止转本体设有u形的止转部，且与所述反转卡位相匹配；
29.在所述开关组件向所述壳体内方向移动时，所述止转部能分别卡入两端的所述卡位轮的所述反转卡位中，限制所述绕绳轮的转动。
30.优选地，所述绕绳部设有一连接所述牵引绳的固带杆，用于固定连接所述牵引绳。
31.此外，为解决上述问题，本实用新型还提供一种宠物牵引系统，包括如上述所述的宠物牵引装置，以及与所述宠物牵引装置连接且能由所述宠物牵引装置向外延伸的牵引绳。
32.本实用新型提供一种宠物牵引装置和宠物牵引系统。其中，所述宠物牵引装置，包括：壳体、开关组件和绕绳组件；所述绕绳组件设于所述壳体内，用于收纳牵引绳；所述开关组件一端与所述绕绳组件连接，另一端延伸出所述壳体，以便于在所述开关组件向所述壳体内方向移动时，所述绕绳组件被所述开关组件锁定，进而能锁定所述牵引绳。本实用新型所提供的宠物牵引装置，通过用户按压开关组件，导致其在壳体内的位置发生变化而锁定绕绳组件，进而锁定牵引绳的伸出的长度，避免了现有牵引绳需要手动拉扯牵引绳、用调节扣调节绳索的长短费时费力的缺陷，给带宠物出行的用户带来方便。
附图说明

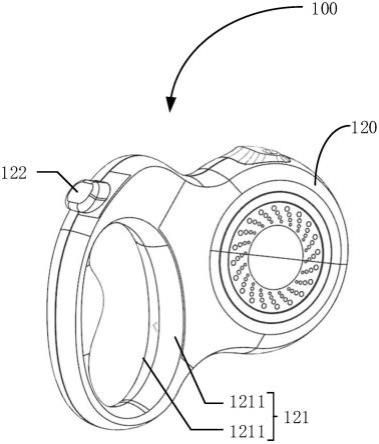

33.图1为本实用新型宠物牵引系统的整体的结构示意图；
34.图2为本实用新型宠物牵引装置的壳体内包括开关组件、牵引绳和绕绳组件的连接结构示意图；
35.图3为本实用新型宠物牵引装置的壳本体的结构示意图；
36.图4为本实用新型宠物牵引装置中开关组件和绕绳组件连接的结构示意图；
37.图5为本实用新型宠物牵引装置的绕绳组件的结构示意图；
38.图6为本实用新型宠物牵引装置的止转件的结构示意图；
39.图7为本实用新型宠物牵引装置的导向件的结构示意图；
40.图8为本实用新型宠物牵引装置的摆杆件的结构示意图；
41.图9为本实用新型宠物牵引装置的开关组件中摆杆件、止转件和导向件的爆炸示
意图；
42.图10为本实用新型宠物牵引装置的开关组件和绕绳组件在未按压时(弹簧未发生形变，止转部远离反转卡位)的局部放大示意图；
43.图11为本实用新型宠物牵引装置的开关组件和绕绳组件在按压时(弹簧发生形变，止转部与反转卡位抵接)的局部放大示意图。
44.附图标记：
45.100，宠物牵引系统；110，牵引绳；120，宠物牵引装置；121，壳体；1211，壳本体；1211-1，固定槽；1211-2，滑动槽；1211-3，弹簧挡块；122，开关组件；1221，止转件；1221-1，止转本体；1221-1a，止转部；1221-2，按压部；1221-3，摆杆槽；1221-4，弹簧槽；1221-5，滑动部；1222，摆杆件；1222-1，挂台；1222-2，延长臂；1222-3，柱头；1223，导向件；1223-1，导向部；1223-2，v形部；1224，弹簧；123，绕绳组件；1231，绕绳轮；1231-1，绕绳部；1231-1a，固带杆；1231-2，卡位轮；1231-2a，反转卡位；1232，发条件；1233，发条安装部。
46.本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
具体实施方式
47.下面详细描述本技术的实施例，实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本技术，而不能理解为对本技术的限制。
48.在本技术的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。
49.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本技术的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
50.在本技术中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本技术中的具体含义。
51.在本技术中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。
52.实施例：
53.本实施例提供一种宠物牵引装置120，包括：壳体121、开关组件122和绕绳组件
123。可参考图1，为包括宠物牵引装置120的整体宠物牵引系统100外观。
54.内部结构参考图2，绕绳组件123设于壳体121内，用于收纳牵引绳110。所述开关组件122一端与所述绕绳组件123连接，另一端延伸出所述壳体121，以便于在所述开关组件122向所述壳体121内方向移动时，所述绕绳组件123被所述开关组件122锁定，进而能锁定所述牵引绳110。
55.上述，壳体121为装置外壳，其内部设有开关组件122和绕绳组件123。
56.上述，绕绳组件123用于收纳牵引绳110，其收纳方式，可以为其中设有轮状结构，通过旋转收纳牵引绳110，也可以为通过牵引绳110折叠的方式收纳于其中。
57.上述，参考图3，壳体121，可以为方便于用户持握的形状，例如，可以设置一把手、握手，方便于用户持握，牵引宠物。
58.上述，牵引绳110的长度与所需要牵引的宠物相适应，例如，大型宠物牵引绳110长度可以设置为15米左右，在此不做限制。
59.上述，壳体121的材质可以为硬塑料、聚四氟乙烯、金属、或者有机玻璃等等，在此不做限制。
60.上述，开关组件122的位置，可以设置于用户手持该壳体121处，可以单手操作按压的位置。具体的，开关组件122通过按压，即可发生向壳体121内移动的情形，进而开关组件122在移动过程中，与绕绳组件123相连接，从而制止绕绳组件123对于牵引绳110的放出动作。
61.例如，绕绳组件123为轮状结构，用户放出牵引绳110时，壳体121内部的绕绳组件123发生旋转，而用户按压开关组件122后，开关组件122向壳体121内移动，与绕绳组件123抵接，绕绳组件123停止旋转，则由绕绳组件123伸出的牵引绳110则停止继续放出，控制了牵引绳110由壳体121向外延伸的长度。
62.本实施例所提供的宠物牵引装置120，通过用户按压开关组件122，导致其在壳体121内的位置发生变化而锁定绕绳组件123，进而锁定牵引绳110的伸出的长度，避免了现有牵引绳110需要手动拉扯牵引绳110、用调节扣调节绳索的长短费时费力的缺陷，给带宠物出行的用户带来方便。
63.进一步的，参考图4和图5，所述绕绳组件123包括绕绳轮1231，以及与所述绕绳轮1231连接的发条件1232；所述绕绳轮1231上设有与所述发条件1232连接的发条安装部1233；所述绕绳组件123被所述开关组件122锁定后，在所述开关组件122再次向所述壳体121内方向移动后，能触发所述发条件1232，以便于所述绕绳轮1231将所述牵引绳110向所述壳体121内回收。
64.上述，参考图5，绕绳轮1231可以为轮状结构，通过轴心固定于壳体121内，且能够相对于壳体121进行一定方向的旋转。该绕绳轮1231可以用于缠绕牵引绳110，进而通过旋转延伸放出牵引绳110，或者收回牵引绳110。
65.上述，开关组件122可以为具有一定弹性的回弹机构，在每次按压后迅速回弹。其内部可以通过多种方式实现针对于内部绕绳轮1231的锁定/解除锁定两种状态的切换，例如，可以设置为凸轮机构、通过凸轮机构的设置致使与其连接的绕绳轮1231的不同角度的旋转，进而实现锁定或解除锁定。
66.此外，也可以在开关组件122中，设置卡接件，按下后，卡接到特定位置，致使绕绳
轮1231锁定，在开关组件122回弹后，再次按下，解除卡接，进而开关组件122能够远离绕绳轮1231致使绕绳轮1231本身旋转不再受限。
67.上述，参考图2，发条件1232为设置于绕绳轮1231内的预紧的发条，可以设置于绕绳轮1231中部的内圈处。并且在绕绳轮1231的内圈处设置有发条安装部1233，该安装部用于连接发条件1232。
68.发条件1232始终存储旋转的动能，在使用时，用户通过宠物的拖拉，或者手动的拉拽，使牵引绳110由绕绳轮1231放出，致使绕绳轮1231旋转，此时旋转方向为与发条件1232释放动能旋转方向相反，使发条件1232基于发条安装部1233一端的固定储存动能，而用户通过手持装置按压下开关组件122后，致使开关组件122限制绕绳轮1231的旋转，此时发条件1232旋转停止；而用户在次按压开关组件122后，其脱离于绕绳轮1231，不再限制其旋转，此时绕绳轮1231根据发条件1232所储存的动能，按照发条件1232释放动能的方向旋转，其旋转方向与先前释放牵引绳110时的旋转方向相反，此时牵引绳110根据绕绳轮1231的旋转而被壳体121内回收并缠绕于该绕绳轮1231上，完成牵引绳110的回收。
69.进一步的，所述壳体121由两个镜面对称且相对设置的壳本体1211组合而成。其内部可以设有一个容置腔，在容置腔中设有开关组件122和缠绕牵引绳110的绕绳组件123。
70.所述壳本体1211设有固定槽1211-1。所述开关组件122包括止转件1221、摆杆件1222、导向件1223及弹簧1224；所述弹簧1224设于所述止转件1221内。
71.上述，参考，参考图6，止转件1221是一个长方体的结构，其中设有能够容置弹簧1224的腔体。
72.所述导向件1223固设于所述壳体121的所述固定槽1211-1内。
73.参考图7，导向件1223是开关组件122的一部分，该部分固定于壳体121的固定槽1211-1内，起到对于摆杆件1222的摆动位置的限位作用。
74.所述摆杆件1222一端延伸入所述止转件1221内与所述弹簧1224抵接，另一端与所述导向件1223连接。
75.参考图8，摆杆件1222的一端，可以为柱状，能够插入止转件1221内，并且能够与其中的弹簧1224相抵接。由于导向件1223固定，止转件1221能够在壳体121内一定范围内活动，该范围可以为一个导向区域，而摆杆件1222一端抵住弹簧1224另一端连接导向件1223，从而在按下止转件1221时，所述摆杆件1222在导向件1223的限位下，进入导向件1223的导向区域，此时弹簧1224呈收缩状态；而再次按下止转件1221时，摆杆件1222滑出该导向区域，此时弹簧1224回弹，呈舒张状态，所输出的舒张力使止转件1221朝向远离壳体121方向回弹，转为原始状态。
76.上述，摆杆件1222、导向件1223、止转件1221的之间的结合方向及爆炸图可以参考图9.
77.进一步的，所述壳本体1211还设有滑动槽1211-2和弹簧挡块1211-3。
78.所述止转件1221包括止转本体1221-1、按压部1221-2、摆杆槽1221-3、弹簧槽1221-4和滑动部1221-5。
79.所述按压部1221-2一端与所述止转本体1221-1连接，另一端延伸出所述壳体121外。
80.上述，按压部1221-2为适于按压的按钮状结构，其与止转本体1221-1连接，并且延
伸出壳体121外，用于用户在操作时单手或双手按压，从而收放牵引绳110。按压部1221-2在被施加外力时，能够带动所连接的止转本体1221-1向壳体121内方向移动，松开手从而在弹簧1224作用下使按压部1221-2回弹。
81.所述止转本体1221-1的中部设有所述摆杆槽1221-3和所述弹簧槽1221-4，两端各设有一个所述滑动部1221-5；其中，所述弹簧1224容置于所述弹簧槽1221-4内。
82.弹簧槽1221-4用于容置弹簧1224，该弹簧槽1221-4形状与弹簧1224大小相适应，能够容纳呈舒张状态下的弹簧1224，弹簧槽1221-4可以设置于止转本体1221-1的中部。
83.所述摆杆件1222一端设于所述摆杆槽1221-3内且经所述摆杆槽1221-3与所述弹簧1224一端抵接；所述弹簧1224的另一端在所述弹簧槽1221-4内与所述壳体121的所述弹簧挡块1211-3连接；
84.上述，摆杆件1222的一端能插入摆杆槽1221-3内，并且弹簧1224与穿过摆杆槽1221-3的摆杆件1222的露出部分抵接。
85.弹簧1224除了抵接的一端，其另一端与弹簧挡块1211-3连接，弹簧挡块1211-3相对于弹簧1224本身是固定位置，因此在止转本体1221-1移动时，弹簧1224能够在弹簧挡块1211-3和摆杆件1222的一端之间的空间变小时发生形变。
86.所述止转件1221经所述滑动部1221-5与所述壳体121的所述滑动槽1211-2活动连接，且能沿所述滑动槽1211-2滑动。
87.活动槽设置于壳体121中，壳体121的容置腔体内，可以设置有两个相对设置的活动槽，止转件1221设置于该活动槽的空间内，从而实现限位功能，只能够沿着活动槽的区域大小往复移动。
88.进一步的，参考图8，所述摆杆件1222包括挂台1222-1、与所述挂台1222-1垂直设置的延长臂1222-2和设于所述延长臂1222-2上的柱头1222-3。
89.上述，柱头1222-3，可以为圆柱形的柱头1222-3，也可以为矩形或其它形状的柱头1222-3。
90.挂台1222-1为半圆柱形，且伸入所述止转件1221的所述摆杆槽1221-3内，经所述摆杆槽1221-3与所述弹簧1224抵接。
91.上述，摆杆件1222整体可以呈z字形，但其中的各部分呈垂直关系设置，具体的，延长臂1222-2为与挂台1222-1垂直设置，挂台1222-1插入止转本体1221-1的摆杆槽1221-3内，延长臂1222-2与挂台1222-1相垂直，其上设有柱头1222-3，该柱头1222-3的凸起方向与挂台1222-1相对于延长臂1222-2的延长方向相反。
92.所述柱头1222-3能在所述延长臂1222-2移动时与所述导向件1223抵接。
93.延长臂1222-2移动，即在止转件1221整体移动带动延长臂1222-2移动。
94.进一步的，所述导向件1223与所述壳体121固定连接；所述导向件1223设有导向部1223-1和v形部12232；所述柱头1222-3能在所述延长臂1222-2移动后经所述导向部1223-1进入并停留于所述v形部12232，并且在所述延长臂1222-2在此移动后脱离所述v形部12232。
95.进一步的，所述摆杆件1222的所述延长臂1222-2上设有两个柱头1222-3，均为朝向所述挂台1222-1相反方向延伸。
96.所述摆杆件1222一端是半圆柱的挂台1222-1，另一端是由两个圆柱组成，半圆柱
挂台1222-1伸入所述止转件1221的摆杆槽1221-3内，露出部分与所述弹簧1224一端牢牢顶住。
97.所述导向件1223两端均固定在壳体121的固定槽1211-1内，中部设有导向部1223-1，当按下止转件1221时，所述摆杆件1222能滑入导向部1223-1内，圆柱进入导向部1223-1并停留在导向部1223-1的v型部；当再次按下止转件1221时所述摆杆件1222滑出导向部1223-1，脱离导向件1223，所述止转件1221在弹簧1224弹力下远离本体。
98.进一步的，所述绕绳轮1231包括设于中部的绕绳部12311、与所述绕绳部12311固定连接且设于所述绕绳部12311两端的卡位轮1231-2；其中，所述卡位轮1231-2上设有多个反转卡位1231-2a。
99.上述，卡位轮1231-2、绕绳部12311相连接，具体的卡位轮1231-2和绕绳部12311均为轮盘状结构，两个部分均为轮盘的圆周平面平行设置且连接。
100.此外，可以为中部为绕绳部12311，用于缠绕牵引绳110，两端各设有一个卡位轮1231-2，两个卡位轮1231-2对称设置。
101.所述止转本体1221-1设有u形的止转部1221-1a，且与所述反转卡位1231-2a相匹配。
102.上述，止转本体1221-1朝向绕绳轮1231的一端为u形止转部1221-1a，其u形的开口朝向绕绳轮1231方向。并且，该u形的止转部1221-1a能够插入绕绳轮1231，开口处对应绕绳部12311，两端的延长凸起处，对应的绕绳轮1231两端的卡位轮1231-2。
103.上述，止转本体1221-1和绕绳轮1231在使用时的连接关系和配合参考图10和图11，其中，图10为未按压开关组件，弹簧舒张状态下，止转部1221-1a未与绕绳轮1231抵接，此时绕绳轮1231的卡位轮1231-2能够旋转收纳牵引绳110；图11为用户按压开关组件，弹簧收缩状态下，止转部1221-1a与绕绳轮1231抵接，此时绕绳轮1231的卡位轮1231-2被卡住无法发生旋转，收纳牵引绳110的延伸或收缩的动作停止，导致放出的牵引绳110的长度固定。
104.在所述开关组件122向所述壳体121内方向移动时，所述止转部1221-1a能分别卡入两端的所述卡位轮1231-2的所述反转卡位1231-2a中，限制所述绕绳轮1231的转动。
105.上述，在开关组件122被按压后，止转本体1221-1向绕绳轮1231移动，u形止转部1221-1a分别插入两端的卡位轮1231-2的反转卡位1231-2a中，从而实现对于绕绳轮1231整体转动的限位。
106.进一步的，所述绕绳部12311设有一连接所述牵引绳110的固带杆1231-1a，用于固定连接所述牵引绳110。
107.上述，固带杆1231-1a用于连接缠绕在绕绳轮1231的绕绳部12311的牵引绳110。
108.此外，参考图1，本实用新型还提供一种宠物牵引系统100，包括如上述所述的宠物牵引装置120，以及与所述宠物牵引装置120连接且能由所述宠物牵引装置120向外延伸的牵引绳110。
109.上述，壳体121为左右两个镜面对称设置的半壳结构，为壳本体1211，两个壳本体1211结合后，组成一个完整的壳体121，其内部的空间设有开关组件122和绕绳组件123，以及牵引绳110。
110.壳体121上设有抓手部，用于用户方便的持握；还设有一个出绳口，该出绳口用于牵引绳110由壳体121内向外的延伸放出或回收。
111.在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本技术的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。
112.尽管上面已经示出和描述了本技术的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本技术的限制，本领域的普通技术人员在本技术的范围内可以对上述实施例进行变化、修改、替换和变型。

技术特征：
1.一种宠物牵引装置，其特征在于，包括：壳体、开关组件和绕绳组件；所述绕绳组件设于所述壳体内，用于收纳牵引绳；所述开关组件一端与所述绕绳组件连接，另一端延伸出所述壳体，以便于在所述开关组件向所述壳体内方向移动时，所述绕绳组件被所述开关组件锁定，进而能锁定所述牵引绳。2.如权利要求1所述宠物牵引装置，其特征在于，所述绕绳组件包括绕绳轮，以及与所述绕绳轮连接的发条件；所述绕绳轮上设有与所述发条件连接的发条安装部；所述绕绳组件被所述开关组件锁定后，在所述开关组件再次向所述壳体内方向移动后，能触发所述发条件，以便于所述绕绳轮将所述牵引绳向所述壳体内回收。3.如权利要求2所述宠物牵引装置，其特征在于，所述壳体由两个镜面对称且相对设置的壳本体组合而成；其中，所述壳本体设有固定槽；所述开关组件包括止转件、摆杆件、导向件及弹簧；所述弹簧设于所述止转件内；所述导向件固设于所述壳体的所述固定槽内；所述摆杆件一端延伸入所述止转件内与所述弹簧抵接，另一端与所述导向件连接。4.如权利要求3所述宠物牵引装置，其特征在于，所述壳本体还设有滑动槽和弹簧挡块；所述止转件包括止转本体、按压部、摆杆槽、弹簧槽和滑动部；所述按压部一端与所述止转本体连接，另一端延伸出所述壳体外；所述止转本体的中部设有所述摆杆槽和所述弹簧槽，两端各设有一个所述滑动部；其中，所述弹簧容置于所述弹簧槽内；所述摆杆件一端设于所述摆杆槽内且经所述摆杆槽与所述弹簧一端抵接；所述弹簧的另一端在所述弹簧槽内与所述壳体的所述弹簧挡块连接；所述止转件经所述滑动部与所述壳体的所述滑动槽活动连接，且能沿所述滑动槽滑动。5.如权利要求4所述宠物牵引装置，其特征在于，所述摆杆件包括挂台、与所述挂台垂直设置的延长臂和设于所述延长臂上的柱头；所述挂台为半圆柱形，且伸入所述止转件的所述摆杆槽内，经所述摆杆槽与所述弹簧抵接；所述柱头能在所述延长臂移动时与所述导向件抵接。6.如权利要求5所述宠物牵引装置，其特征在于，所述导向件与所述壳体固定连接；所述导向件设有导向部和v形部；所述柱头能在所述延长臂移动后经所述导向部进入并停留于所述v形部，并且在所述延长臂在此移动后脱离所述v形部。7.如权利要求6所述宠物牵引装置，其特征在于，所述摆杆件的所述延长臂上设有两个柱头，均为朝向所述挂台相反方向延伸。8.如权利要求4所述宠物牵引装置，其特征在于，所述绕绳轮包括设于中部的绕绳部、与所述绕绳部固定连接且设于所述绕绳部两端的
卡位轮；其中，所述卡位轮上设有多个反转卡位；所述止转本体设有u形的止转部，且与所述反转卡位相匹配；在所述开关组件向所述壳体内方向移动时，所述止转部能分别卡入两端的所述卡位轮的所述反转卡位中，限制所述绕绳轮的转动。9.如权利要求8所述宠物牵引装置，其特征在于，所述绕绳部设有一连接所述牵引绳的固带杆，用于固定连接所述牵引绳。10.一种宠物牵引系统，其特征在于，包括如权利要求1-9任一项所述的宠物牵引装置，以及与所述宠物牵引装置连接且能由所述宠物牵引装置向外延伸的牵引绳。

技术总结
本实用新型提供了一种宠物牵引装置和宠物牵引系统，其中宠物牵引装置包括：壳体、开关组件和绕绳组件；所述绕绳组件设于所述壳体内，用于收纳牵引绳；所述开关组件一端与所述绕绳组件连接，另一端延伸出所述壳体，以便于在所述开关组件向所述壳体内方向移动时，所述绕绳组件被所述开关组件锁定，进而能锁定所述牵引绳。本实用新型所提供的宠物牵引装置，通过用户按压开关组件，导致其在壳体内的位置发生变化而锁定绕绳组件，进而锁定牵引绳的伸出的长度，避免了现有牵引绳需要手动拉扯牵引绳、用调节扣调节绳索的长短费时费力的缺陷，给带宠物出行的用户带来方便。给带宠物出行的用户带来方便。给带宠物出行的用户带来方便。

技术研发人员：韦竞理
受保护的技术使用者：深圳市宠上宠智能科技有限公司
技术研发日：2022.05.17
技术公布日：2022/12/16
