一种宠物牵引绳连接装置的制作方法
本实用新型涉及宠物用品领域，尤其涉及一种安装方便、连接牢固、不易松动的一种宠物牵引绳连接装置。
背景技术：
随着人们生活水平的提高，养宠物的人群在不断增多，但是带宠物出门游玩时，是存在一定安全隐患问题的，这个时候宠物牵引绳的重要性就体现出来了，一款质量过关的宠物牵引绳，是对路上行人安全的负责以及自身宠物安全的保障，宠物牵引绳装置连接的安全性、牢固性是至关重要的。在现有的宠物牵引绳的连接装置中，都是将连接绳、连接部件以及手柄等进行直接连接，这样一来牵引宠物的作用力全都作用在弹簧、环扣等内部连接部件上，而连接部件是较容易发生磨损和损坏的，这样一来会严重影响宠物牵引绳的正常使用，这种情况是决不允许发生的，因此如何连接才能使得宠物牵引绳的安全性较高成了宠物用品行业最关注的问题。
技术实现要素：
本实用新型的主要目的在于提供一种安装方便、连接牢固、不易松动的宠物牵引绳连接装置，以解决传统宠物牵引绳连接装置因直接受力而导致不够牢靠，容易损坏的问题。
为了实现上述目的，本实用新型提供了一种宠物牵引绳连接装置，包括壳体和插头，所述插头底面凸出设有连接柱，所述连接柱底部的侧边向外延伸设有卡块，所述壳体内设有与连接柱形状相匹配的插孔，所述连接柱从卡块上方至插头底面的高度大于插孔的厚度，所述插孔的周围还设有定位柱，所述插头底面还设有与定位柱相匹配的用于限制插头在壳体内旋转范围的旋转槽，所述插孔下方设有一弹簧上盖以及弹簧下盖，所述弹簧上盖和弹簧下盖中间设有弹簧，所述弹簧下盖固定在一个宠物绳手柄内，所述壳体与宠物绳手柄连接。
进一步地，所述卡块有两个并对称地设置在连接柱底部两侧。
进一步地，所述定位柱有两个并对称地设置在插孔两侧。
进一步地，所述弹簧上盖、弹簧下盖以及壳体的横截面都呈圆形。
进一步地，所述弹簧上盖的直径与壳体内腔的直径相同。
进一步地，所述插头的顶部还设有用于绑定宠物牵引绳的连接环。
与现有技术相比，本实用新型的优点在于：宠物牵引绳的连接装置部件置于卡扣以及手柄的壳体中，没有采用和连接绳直接连接的组合方式而改用与壳体的旋转连接，减少了组装的复杂性，且采用自动化的生产更为方便，同时将锁紧后使用产生的所有作用力作用在壳体和宠物绳手柄上，不会造成连接装置部件的损坏。该技术方案能够有效地解决传统宠物牵引绳连接装置因直接受力而导致不够牢靠，容易损坏的问题。
附图说明

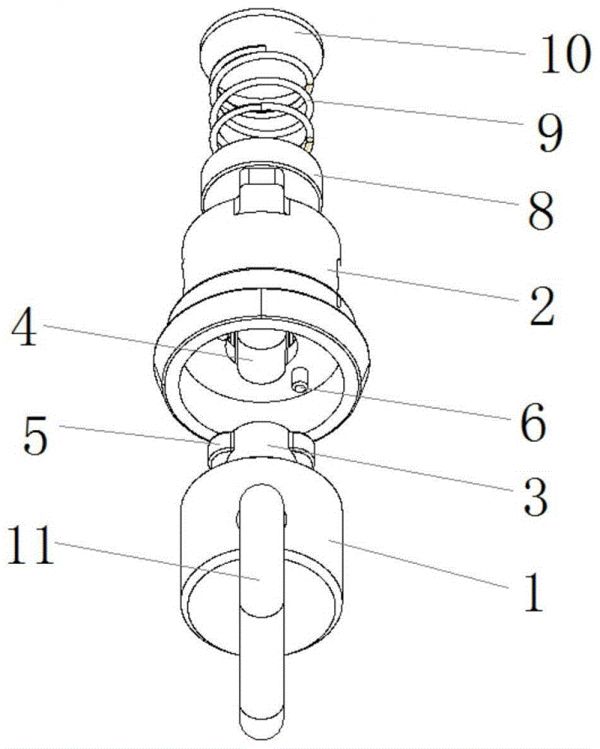

图1是本实用新型实施例从顶部方向的结构示意图。
图2是本实用新型实施例从底部方向的结构示意图。
图3是本实用新型实施例的使用状态示意图。
图中零部件名称及序号：1-插头2-壳体3-连接柱4-插孔5-卡块6-定位柱7-旋转槽8-弹簧上盖9-弹簧10-弹簧下盖11-连接环12-宠物绳手柄
具体实施方式
下面将参考附图并结合实施例来详细说明本实用新型。
在一个实施例中，参考图1和图3，包括壳体2和插头1，插头1底面凸出设有连接柱3，连接柱3底部的侧边向外延伸设有卡块5，壳体2内设有与连接柱3形状相匹配的插孔4，连接柱3从卡块5上方至插头1底面的高度大于插孔4的厚度，插孔4的周围还设有定位柱6，插头1底面还设有与定位柱6相匹配的用于限制插头1在壳体2内旋转范围的旋转槽7，插孔4下方设有一弹簧上盖8以及弹簧下盖10，弹簧上盖8和弹簧下盖10中间设有弹簧9，弹簧下盖10固定在一个宠物绳手柄12内，壳体2与宠物绳手柄12连接。
在本实施例中，宠物牵引绳连接装置由插头1、壳体2、弹簧上盖8、弹簧下盖10、弹簧9以及宠物绳手柄12组成。具体的，由插头1底面凸出的连接柱3的底部两侧延伸有相对称的两个卡块5，同时在插孔4的两侧对称设有两个定位柱6，在插头1底面设有的两个与定位柱6匹配的旋转槽7可以有效地限制插头1插入插孔4后旋转的范围。在使用时，将插头1的连接柱3插入插孔4内，直到无法推动，因为连接柱3从卡块5上方至插头1底面的高度大于插孔4的厚度，所以插头可以旋转，在定位柱6和旋转槽7的作用下，插头1在旋转一定角度后会被限制而无法继续旋转，此时松手，由于壳体2内有弹簧9的弹力顶着弹簧上盖8，弹簧上盖8又顶着连接柱3，使得连接柱3在壳体2内锁死不得旋转，同时因为连接柱3两侧的卡块5使得插头1不会前后动弹，从而形成强有力的连接。解除连接时只需要利用大于弹簧9弹力的外力将插头1往壳体2里面推，直到推不动后再反方向旋转，使连接柱3回到初始状态并对准插孔4抽出，即可完成解锁。
与传统的宠物牵引绳连接装置相比，不再将连接绳直接连接在牵引绳内部连接部件上，采用旋转组合的方式，方便快捷，并将锁紧连接后牵引绳的作用力完全转移到壳体2和宠物绳手柄12上，承受力大大提高，不会再轻易造成连接装置部件的损坏。解决了传统宠物牵引绳连接装置因直接受力而导致不够牢靠，容易损坏的问题。
在一个实施例中，参考图1和图2，弹簧上盖8、弹簧下盖10以及壳体2的横截面都呈圆形。
在一个实施例中，参考图1和图2，弹簧上盖8的直径与壳体2内腔的直径相同。两者相同的直径可以使得弹簧9对连接柱3底部的顶力均匀，从而连接更为稳定。
在一个实施例中，参考图3，插头1的顶部还设有用于绑定宠物牵引绳的连接环11。连接在连接环11上的牵引绳的作用力通过插头1传到壳体2以及宠物绳手柄12上。
以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化，凡在本实用新型的原则之内所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围内。
一种宠物牵引绳连接装置的制作方法
文档序号：19288509发布日期：2019-12-03 16:38阅读：来源：国知局
技术特征：
1.一种宠物牵引绳连接装置，其特征在于：包括壳体和插头，所述插头底面凸出设有连接柱，所述连接柱底部的侧边向外延伸设有卡块，所述壳体内设有与连接柱形状相匹配的插孔，所述连接柱从卡块上方至插头底面的高度大于插孔的厚度，所述插孔的周围还设有定位柱，所述插头底面还设有与定位柱相匹配的用于限制插头在壳体内旋转范围的旋转槽，所述插孔下方设有一弹簧上盖以及弹簧下盖，所述弹簧上盖和弹簧下盖中间设有弹簧，所述弹簧下盖固定在一个宠物绳手柄内，所述壳体与宠物绳手柄连接。
2.根据权利要求1所述的宠物牵引绳连接装置，其特征在于：所述卡块有两个并对称地设置在连接柱底部两侧。
3.根据权利要求1所述的宠物牵引绳连接装置，其特征在于：所述定位柱有两个并对称地设置在插孔两侧。
4.根据权利要求1所述的宠物牵引绳连接装置，其特征在于：所述弹簧上盖、弹簧下盖以及壳体的横截面都呈圆形。
5.根据权利要求4所述的宠物牵引绳连接装置，其特征在于：所述弹簧上盖的直径与壳体内腔的直径相同。
6.根据权利要求1所述的宠物牵引绳连接装置，其特征在于：所述插头的顶部还设有用于绑定宠物牵引绳的连接环。
技术总结
本实用新型提供一种宠物牵引绳连接装置，包括壳体和插头，所述插头底面凸出设有连接柱，所述连接柱底部的侧边向外延伸设有卡块，所述壳体内设有与连接柱形状相匹配的插孔，所述连接柱从卡块上方至插头底面的高度大于插孔的厚度，所述插孔的周围还设有定位柱，所述插头底面还设有与定位柱相匹配的用于限制插头在壳体内旋转范围的旋转槽，所述插孔下方设有一弹簧上盖以及弹簧下盖，所述弹簧上盖和弹簧下盖中间设有弹簧，所述弹簧下盖固定在一个宠物绳手柄内，所述壳体与宠物绳手柄连接。技术方案有效地解决了传统宠物牵引绳连接装置因直接受力而导致不够牢靠，容易损坏的问题。
技术研发人员：何俊德
受保护的技术使用者：深圳市宠来了科技有限公司
技术研发日：2019.03.05
技术公布日：2019.12.03
