[0001]
本发明涉及通讯设备技术领域,具体而言,涉及一种宠物牵引装置、一种宠物监管方法、一种宠物项圈、一种牵引手环、一种服务器和一种计算机可读存储介质。
背景技术:
[0002]
近年来在城市中养狗的家庭越来越多,一方面宠物为我们的生活带来了乐趣,而另一方面随之而来的“宠物狗伤人”等社会问题也引发了关注。据世界卫生组织统计,中国每年至少1000万人被狗咬伤,每年约有2000人死于狂犬病。而近期,有关“遛狗拴不拴绳”的讨论更是引爆舆论。在管理层面,我国几乎所有城市均出台了养犬管理规定,且内容规定的非常详细,不但对饲养犬只的种类、体型、场所、证件、检疫、禁养等做出了具体规定,而且对“遛狗拴绳”还做了专门的表述。例如:北京早在2003年就实行了《北京市养犬管理条例》,这中明确要求,携犬出户时,应当对犬束犬链,由成年人牵领,携犬人应当携带养犬登记证,并应当避让老、残、幼、孕特殊人群。济南在2017年1月1日实行养犬积分制,其中对于犬主遛狗不拴绳,不携带犬证、犬牌等违规行为,查处时将会被扣分,第二次罚款加扣分,累计12分将会没收犬类,待犬主人学习《济南市养犬管理条例》通过后,才可将犬只以领养的方式带走。再如,在四川广元,从2018年8月1日起,广元开始对违规进入体育场馆、公园、广场、廊道、绿道等公共场所的犬只或未使用束犬绳牵领的犬只进行捕抓。
[0003]
尽管已有相关法规的存在,然后在实际执行与监管过程中,对“遛狗不栓绳”等问题很难有切实可行的“落地”方法。首先,很多地方都是公安机关作为主管部门,但他们精力有限,其次,涉及动物管理,公安机关也没有专业的技术。除了执法难度大,执法不严,惩罚力度本身也不够,违法违规的成本较低,无法实现对宠物狗的合理监管。
[0004]
另外,整个说明书对背景技术的任何讨论,并不代表该背景技术一定是所属领域技术人员所知晓的现有技术,整个说明书中的对现有技术的任何讨论并不代表该现有技术一定是广泛公知的或一定构成本领域的公知常识。
技术实现要素:
[0005]
本发明旨在至少解决现有技术或相关技术中存在的技术问题之一。
[0006]
为此,本发明的一个目的在于提出了一种宠物牵引装置。
[0007]
本发明的另一个目的在于提出了一种宠物项圈。
[0008]
本发明的另一个目的在于提出了一种牵引手环。
[0009]
本发明的另一个目的在于提出了一种服务器。
[0010]
本发明的又一个目的在于提出了一种宠物监管方法。
[0011]
本发明的又一个目的在于提出了一种计算机可读存储介质。
[0012]
在本发明的第一方面的技术方案中,提出了一种宠物牵引装置,包括:宠物项圈,宠物项圈中设有宠物生命体征传感装置,用于采集对应于宠物的宠物生命体征数据;牵引手环,牵引手环通过牵引绳与宠物项圈连接,牵引手环中设有人体生命体征传感装置,用于
采集对应于牵引宠物的人的人体生命体征数据;发送装置,发送装置用于发送宠物生命体征数据和人体生命体征数据至外部设备,以便外部设备能够根据宠物生命体征数据和人体生命体征数据确定宠物的受监管情况。
[0013]
在该技术方案中,通过设置在宠物项圈中的宠物生命体征传感装置采集宠物的生命体征数据,通过设置在牵引手环中的人体生命体征传感装置采集牵引宠物的用户(人体)的生命体征数据,通过发送装置将宠物生命体征数据和人体生命体征数据打包上传至外部设备,外部设备能够对生命体征数据进行分析,分析在同一时间段内完整的数据记录包中是否同时包含人体与宠物的生命体征数据,进而能够判断用户在带领宠物外出的过程中是否做到了牵绳,被人体牵引的宠物即处于受监管状态。进一步地,本发明提供的宠物牵引装置能够作为政府监管技术手段、城市文明养犬管理方法、智能社区宠物设备商业运营的有效手段与数据支撑,符合国家对于文明养犬的管理规范,实现了“遛狗牵绳”的管理要求,实现了管理层对众多城镇遛狗过程数据的采集与监控。
[0014]
另外,需要特别指出的是:发送装置能够安装在宠物项圈中,也能够安装在牵引手环中;牵引绳能够连通宠物项圈与牵引手环中的电路;外部设备能够是任意具有计算能力的设备,包括但不限于:个人计算机、服务器、移动终端和终端装置;发送装置与宠物项圈以及牵引手环之间能够通过有线或无线的方式连接,连接方式包括但不限于:蓝牙、nfc、zigbee、wifi以及物联网连接(例如,nbiot、lora)等。项圈应做广义理解,例如,现有的项圈装置不仅包括能够套在宠物脖子上的项圈还包括能够固定在宠物身体上的项圈,此类能够束缚宠物活动的装置均属于本发明提出的项圈。
[0015]
在上述技术方案中,可选地,还包括:控制电路,控制电路用于控制宠物生命体征传感装置、人体生命体征传感装置和发送装置以实施对宠物生命体征数据和人体生命体征数据的采集和/或发送,其中,发送装置提供与外部设备通信的通信链路,控制电路控制数据采集逻辑和数据发送逻辑。
[0016]
在该技术方案中,控制电路主要负责宠物牵引装置中各组成部分的集中管理与任务调度,协调管理各部件的配置数据与监控工作状态,根据数据通信调度周期,将传感装置(传感器)采集到的生命体征数据上传至外部设备(数据平台)。设置该控制电路进行各个部件之间的统一调度和协调工作能够提升装置的工作可靠性,还能够为后续可能进行的升级换代提供便利。
[0017]
另外,需要特别指出的是:控制电路能够设置在宠物项圈中或设置在牵引手环中,也可以在宠物项圈与牵引手环中各设置一个,控制电路与宠物生命体征传感装置、人体生命体征传感装置以及发送装置之间能够通过有线或无线的方式连接,连接方式包括但不限于:蓝牙、nfc、zigbee、wifi以及物联网连接(例如,nbiot、lora)等。本领域技术人员在不付出创造性劳动的情况下能够获知:控制电路与宠物生命体征传感装置、人体生命体征传感装置以及发送装置之间的任意组合可以集成在一块芯片中,在此种情况下,集成为同一芯片的各个组成部分之间不通过无线方式连接,芯片整体通过无线连接方式与外部设备进行通信。
[0018]
在上述任一技术方案中,可选地,还包括:定位装置,定位装置连接至控制电路,用于获取地理位置信息。
[0019]
在该技术方案中,定位装置能够设置在宠物项圈或牵引手环中,可实时采集地理
位置数据,收集到的地理位置数据可用于分析用户携带宠物外出的行为特征以便后续用于政府管理、商业运营、积分策略的数据支持。
[0020]
在上述任一技术方案中,可选地,还包括:电源组件,电源组件连接至控制电路,用于为接入控制电路的宠物生命体征传感装置、人体生命体征传感装置、发送装置和定位装置提供电能。
[0021]
在该技术方案中,电源组件可采用蓄电池直流供电方式,可充电、可为装置中的各个部件提供电能。电源组件能够设置在宠物项圈中或牵引手环中。
[0022]
在上述任一技术方案中,可选地,还包括:备用电源,备用电源设置在牵引手环中,备用电源连接至控制电路,用于为人体生命体征传感装置和/或控制电路提供电能。
[0023]
在该技术方案中,备用电源可单独为牵引手环中的部件供电,可为电源组件供电,能够根据控制电路的设置为特定部件供电。设置备用电源可提升装置的运行稳定性以及可靠性。
[0024]
在上述任一技术方案中,可选地,牵引绳与宠物项圈和/或牵引手环可拆卸连接,牵引绳中设有数据线,其中,数据线用于进行电力供应或进行数据交换,数据线能够将宠物项圈和牵引手环中的电路连通。
[0025]
在该技术方案中,考虑到养宠物与携带宠物外出过程中的实际需要,牵引绳与宠物项圈和/或牵引手环之间可连接、可分离。例如,当宠物项圈与牵引手环通过牵引绳连接时,宠物项圈和牵引手环中的电路连通,位于宠物项圈中的控制电路可以接收到牵引手环发送的数据包。
[0026]
在上述任一技术方案中,可选地,宠物生命体征数据和人体生命体征数据包括:体温数据和/或心跳数据。
[0027]
在上述任一技术方案中,可选地,发送装置为移动数据通信设备,发送装置包括:第三代移动通信设备、第四代移动通信设备和物联网通信设备。
[0028]
在上述任一技术方案中,可选地,外部设备包括:服务器、移动终端、个人计算机和用户终端。
[0029]
在该技术方案中,外部设备主要负责数据的接收与处理,终端、移动终端、个人计算机等具有计算能力的设备均可作为外部设备,此外,外部设备也可设置在宠物监管装置内部进行相关计算,这种情况下如需获取宠物监管相关信息可从设置在宠物监管装置内部的计算设备中读取数据。
[0030]
在上述任一技术方案中,可选地,定位装置包括以下之一或其组合:gps定位装置、北斗定位装置和移动通信基站定位装置。
[0031]
在本发明的第二方面的技术方案中,提出了一种宠物项圈,包括:宠物生命体征传感装置,用于采集对应于宠物的宠物生命体征数据;发送装置,发送装置连接宠物生命体征传感装置,用于将宠物生命体征数据发送至外部设备,以便外部设备根据宠物生命体征数据以及人体生命体征数据确定宠物的受监管情况。
[0032]
在该技术方案中,宠物项圈中设有能够采集宠物生命体征数据的传感装置,该宠物生命体征传感装置(传感器)安装在宠物项圈中,宠物项圈能够附着于宠物颈部或者附着于宠物肢体部位,宠物生命体征传感装置与宠物接触的部分具有传感装置触点。将宠物生命体征数据发送至外部设备能够使外部设备根据宠物生命体征数据以及人体生命体征数
据确定宠物的受监管情况。若外部设备在同一时间段内同时收到了宠物生命体征数据和人体生命体征数据(人体生命体征数据来自与宠物项圈连接的牵引手环)则说明宠物在这段时间内被用户牵引,即宠物处于被监管的状态。通过该宠物项圈提供的数据有助于判断用户在带领宠物外出的过程中是否做到了牵绳。进一步地,本发明能够作为政府监管技术手段、城市文明养犬管理方法、智能社区宠物设备商业运营的有效手段与数据支撑,符合国家对于文明养犬的管理规范,实现了“遛狗牵绳”的管理要求,实现了管理层对众多城镇遛狗过程数据的采集与监控。
[0033]
在上述任一技术方案中,可选地,还包括:控制电路,控制电路连接至宠物生命体征传感装置和发送装置,用于控制宠物生命体征传感装置和发送装置,以实施对宠物生命体征数据的采集和发送。
[0034]
在该技术方案中,控制电路能够控制宠物生命体征传感装置(传感器)进行数据采集并控制发送装置将采集到的宠物生命体征数据通过发送装置上传至外部设备,设置该控制电路进行各个部件之间的统一调度和协调工作能够提升装置的工作可靠性,还能够为后续可能进行的升级换代提供便利。
[0035]
在上述任一技术方案中,可选地,还包括:定位装置,定位装置连接至控制电路,用于获取地理位置信息。
[0036]
在该技术方案中,定位装置能够设置在宠物项圈中,可采集地理位置数据,不仅能够进行宠物定位还可记录运动轨迹,收集到的地理位置数据可用于分析用户携带宠物外出的行为特征以便后续用于政府管理、商业运营、积分策略的数据支持。
[0037]
在上述任一技术方案中,可选地,还包括:电源组件,电源组件连接控制电路,用于为接入控制电路的宠物生命体征传感装置、发送装置和定位装置提供电能。
[0038]
在该技术方案中,电源组件可采用蓄电池直流供电方式,可充电、可为项圈中的各个部件提供电能或者为连接至宠物项圈的外部电路进行供电,例如,牵引手环通过牵引绳与宠物项圈连接,牵引绳中设有数据线,数据线连通了宠物项圈与牵引手环的电路,牵引手环中的部件可利用电源组件进行供电。
[0039]
在上述任一技术方案中,可选地,宠物项圈能够通过牵引绳与牵引手环连接,牵引绳中设有数据线,数据线连通宠物项圈与牵引手环中的电路,数据线用于进行电力供应和/或进行数据交换。
[0040]
在该技术方案中,考虑到养宠物与携带宠物外出过程中的实际需要,牵引绳与宠物项圈和/或牵引手环之间可连接、可分离。例如,当宠物项圈与牵引手环通过牵引绳连接时,宠物项圈和牵引手环中的电路连通,位于宠物项圈中的控制电路可以接收到牵引手环发送的数据包。
[0041]
在本发明的第三方面的技术方案中,提出了一种牵引手环,适用于本发明第二方面的任一技术方案中的宠物项圈,该牵引手环包括:人体生命体征传感装置,用于采集对应于牵引宠物的人的人体生命体征数据;牵引手环能够通过牵引绳与宠物项圈连接,人体生命体征数据能够通过宠物项圈的发送装置发送至外部设备,以便外部设备根据人体生命体征数据以及宠物生命体征数据确定宠物的受监管情况。
[0042]
在该技术方案中,牵引手环能够与宠物项圈通过牵引绳连接,人体生命体征传感装置(传感器)与人体接触的部分设有触点,触点接触人体能够获取人体的生命体征数据,
将人体生命体征数据发送至外部设备能够使外部设备根据宠物生命体征数据(宠物生命体征数据来自与牵引手环连接的宠物项圈)以及人体生命体征数据确定宠物的受监管情况。例如,通过牵引手环采集人体的体温与心跳体征,在一个数据采集周期内(例如5秒),收集并封装传感器的数据,封装为数据包上传至外部设备(数据平台),若外部设备解析接收到的数据包获知在同一时间段内数据包中同时包含宠物生命体征数据和人体生命体征数据,则说明宠物在这段时间内被用户牵引,即宠物处于被监管的状态。通过该牵引手环提供的数据有助于判断用户在带领宠物外出的过程中是否做到了牵绳。进一步地,本发明能够作为政府监管技术手段、城市文明养犬管理方法、智能社区宠物设备商业运营的有效手段与数据支撑,符合国家对于文明养犬的管理规范,实现了“遛狗牵绳”的管理要求,实现了管理层对众多城镇遛狗过程数据的采集与监控。
[0043]
在上述任一技术方案中,可选地,还包括:备用电源,连接至人体生命体征传感装置。
[0044]
在该技术方案中,设置在牵引手环中的备用电源可单独为牵引手环中的部件供电,可为安装在宠物项圈中的电源组件供电,能够根据控制电路的设置为特定部件供电。设置备用电源可提升装置的运行稳定性以及可靠性。
[0045]
在本发明的第四方面的技术方案中,提出了一种服务器,包括:通讯装置,通讯装置用于接收对应于宠物的宠物生命体征数据,以及接收对应于牵引宠物的人的人体生命体征数据;存储器,存储器用于存储宠物生命体征数据和人体生命体征数据;处理器,处理器用于读取存储器中的数据,若处理器读取到宠物生命体征数据和人体生命体征数据,且宠物生命体征数据和人体生命体征数据均不为空值,则确定宠物处于监管中。
[0046]
在该技术方案中,服务器通过接收宠物项圈的宠物生命体征数据和牵引手环的人体生命体征数据,并根据上述数据确定宠物是否处于被用户监管(牵引)的状态中。若处理器读取某一时间段内的数据记录,在该时间段内,同时存在宠物生命体征数据和人体生命体征数据则说明宠物处于监管中,若读取不到人体生命体征数据或读取到的数据包中人体生命体征数据为空值,则说明宠物项圈与牵引手环分离或牵引手环与人体分离,即宠物未被牵引(处于不受用户监管的状态)。例如,服务器通过通讯装置接收相关数据,对存储到服务器上的数据包进行处理与分析,解析出一个时间周期内的人体、宠物生命体征数据并进行逻辑判断,在一串连续的数据记录中(例如10个数据包),如果7个以上的数据包中均包含有人体、宠物的生命体征数据,则表明这段时间内人遛狗是牵着绳子的;如果7个以上的数据包中仅包含人的生命体征数据不包含宠物狗的生命体征数据,则表明这段时间内,狗项圈已经与宠物狗分离;如果7个以上的数据包中仅包含宠物狗的生命体征数据而不包含人的生命体征数据,则表明这段时间内,牵引绳已与狗项圈装置分离或者牵引手环已与人手(手腕)分离。服务器能够对设备id(宠物监管装置的id)、人体生命体征、宠物生命体征、位置信息、电量、时间戳字段进行逻辑判断,在一定时间内针对某一个装置的数据进行整体统计,从多个层面、多个维度反应出养狗人员一个月中真实的遛狗记录,包括遛狗总时长、总距离,佩戴项圈与牵狗绳的总时长,整体中的占比与排名等等信息,以便后续用于政府管理、商业运营、积分策略的数据支持。
[0047]
在上述任一技术方案中,可选地,通讯装置,还用于:接收对应于宠物或人体的地理位置信息。
[0048]
在该技术方案中,采集和接收宠物或者人体的地理位置信息有助于分析用户携带宠物外出的行为特征以便后续用于政府管理、商业运营、积分策略的数据支持。
[0049]
在上述任一技术方案中,可选地,通讯装置还用于:接收对应于宠物或人体的地理位置信息,处理器具体还用于:统计宠物生命体征数据、人体生命体征数据和地理位置信息,以分析出牵引宠物的人体的行为信息。其中,行为信息包括:牵引宠物的人体的行动时长、行动距离和宠物处于监管中的时长。
[0050]
在该技术方案中,处理通过对大量数据进行分析统计能够获知用户的习惯以及偏好,有利于在商业运营层面拓展出社区宠物社交、宠物增值服务等多种形式的应用,社会与经济效益前景广阔。
[0051]
在本发明的第五方面的技术方案中,提出了一种宠物监管方法,包括:获取对应于宠物的宠物生命体征数据;获取对应于牵引宠物的人的人体生命体征数据;上传宠物生命体征数据和/或人体生命体征数据,以便于服务器根据宠物生命体征数据和/或人体生命体征数据确定宠物的被监管情况,其中,若同时获取到宠物生命体征数据和人体生命体征数据,且宠物生命体征数据和人体生命体征数据不为空值,则确定宠物处于监管中。
[0052]
在该技术方案中,采集宠物的生命体征数据以及牵引宠物的用户(人体)的生命体征数据,并将宠物生命体征数据和人体生命体征数据打包上传至服务器,服务器能够对生命体征数据进行分析,分析在同一时间段内完整的数据记录包中是否同时包含人体与宠物的生命体征数据,进而能够判断用户在带领宠物外出的过程中是否做到了牵绳,被人体牵引的宠物即处于受监管状态。若服务器根据接收到的数据能够获知在同一时间段内宠物数据以及人体数据均不为空,则说明宠物被用户牵引,反之,若只获取到宠物数据而未获取人体数据则说明宠物未被用户牵引,或者只获取到了人体数据而未获取到宠物数据则说明宠物摆脱了宠物项圈(未被用户牵引)。进一步地,本发明提供的宠物监管方法能够作为政府监管技术手段、城市文明养犬管理方法、智能社区宠物设备商业运营的有效手段与数据支撑,符合国家对于文明养犬的管理规范,实现了“遛狗牵绳”的管理要求,实现了管理层对众多城镇遛狗过程数据的采集与监控。
[0053]
在上述任一技术方案中,可选地,获取具体包括:设定数据采集周期,根据数据采集周期进行数据的采集与获取。
[0054]
在该技术方案中,每隔预定时长进行一次数据采集,采集宠物生命体征数据和人体生命体征数据,不仅能够降低数据冗余度,还有助于提升宠物项圈和/或牵引手环的续航时长。
[0055]
在上述任一技术方案中,可选地,还包括:持久化存储宠物生命体征数据和人体生命体征数据。
[0056]
在该技术方案中,持久化存储数据有利于建立数据库进行大数据分析,或针对某一装置进行行为分析。
[0057]
在上述任一技术方案中,可选地,还包括:获取宠物的地理位置信息。
[0058]
在该技术方案中,获取宠物的地理位置信息能够监控宠物(人体)的运动轨迹,还解决了宠物定位问题。
[0059]
在本发明的第六方面的技术方案中,提出了一种计算机可读存储介质,其上存储有计算机程序,所述计算机程序被执行时,实现如本发明的第五方面的技术方案中的任一
项所述的宠物监管方法的步骤。
[0060]
本发明的附加方面和优点将在下面的描述部分中变得明显,或通过本发明的实践了解到。
附图说明
[0061]
本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解,其中:
[0062]

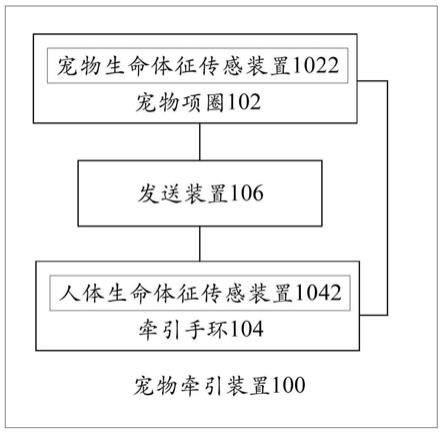

图1示出了根据本发明的一个实施例的宠物牵引装置的示意框图;
[0063]
图2示出了根据本发明的另一个实施例的宠物牵引装置的示意框图;
[0064]
图3示出了根据本发明的一个实施例的服务器的示意框图;
[0065]
图4示出了根据本发明的一个实施例的宠物监管方法的流程示意图;
[0066]
图5示出了根据本发明的一个实施例的宠物牵引装置的网络拓扑图;
[0067]
图6示出了根据本发明的一个实施例的宠物牵引装置的结构示意图。
具体实施方式
[0068]
为了能够更清楚地理解本发明的上述目的、特征和优点,下面结合附图和具体实施方式对本发明进行进一步的详细描述。需要说明的是,在不冲突的情况下,本申请的实施例及实施例中的特征可以相互组合。
[0069]
在下面的描述中阐述了很多具体细节以便于充分理解本发明,但是,本发明还可以采用其他不同于在此描述的其他方式来实施,因此,本发明的保护范围并不受下面公开的具体实施例的限制。
[0070]
实施例一
[0071]
如图1所示,根据本发明的一个实施例的宠物牵引装置100,包括:宠物项圈102,宠物项圈102中设有宠物生命体征传感装置1022,用于采集对应于宠物的宠物生命体征数据;牵引手环104,牵引手环104通过牵引绳与宠物项圈102连接,牵引手环104中设有人体生命体征传感装置1042,用于采集对应于牵引宠物的人的人体生命体征数据;发送装置106,发送装置106用于发送宠物生命体征数据和人体生命体征数据至外部设备,以便外部设备能够根据宠物生命体征数据和人体生命体征数据确定宠物的受监管情况。
[0072]
在实施例中,通过设置在宠物项圈102中的宠物生命体征传感装置1022采集宠物的生命体征数据,通过设置在牵引手环104中的人体生命体征传感装置1042采集牵引宠物的用户(人体)的生命体征数据,通过发送装置106将宠物生命体征数据和人体生命体征数据打包上传至外部设备,外部设备能够对生命体征数据进行分析,分析在同一时间段内完整的数据记录包中是否同时包含人体与宠物的生命体征数据,进而能够判断用户在带领宠物外出的过程中是否做到了牵绳,被人体牵引的宠物即处于受监管状态。进一步地,本发明提供的宠物牵引装置100能够作为政府监管技术手段、城市文明养犬管理方法、智能社区宠物设备商业运营的有效手段与数据支撑,符合国家对于文明养犬的管理规范,实现了“遛狗牵绳”的管理要求,实现了管理层对众多城镇遛狗过程数据的采集与监控。
[0073]
发送装置106能够安装在宠物项圈102中,也能够安装在牵引手环104中;牵引绳能够连通宠物项圈102与牵引手环104中的电路;外部设备能够是任意具有计算能力的设备,
包括但不限于:个人计算机、服务器、移动终端和终端装置;发送装置106与宠物项圈102以及牵引手环104之间能够通过有线或无线的方式连接,连接方式包括但不限于:蓝牙、nfc、zigbee、wifi以及物联网连接(例如,nbiot、lora)等。项圈应做广义理解,例如,现有的项圈装置不仅包括能够套在宠物脖子上的项圈还包括能够固定在宠物身体上的项圈,此类能够束缚宠物活动的装置均属于本发明提出的项圈。
[0074]
实施例二
[0075]
如图2所示,根据上述实施例,可选地,宠物牵引装置100还包括:
[0076]
控制电路108,控制电路108用于控制宠物生命体征传感装置1022、人体生命体征传感装置1042和发送装置106以实施对宠物生命体征数据和人体生命体征数据的采集和/或发送,其中,发送装置106提供与外部设备通信的通信链路,控制电路108控制数据采集逻辑和数据发送逻辑。
[0077]
在该实施例中,控制电路108主要负责宠物牵引装置100中各组成部分的集中管理与任务调度,协调管理各部件的配置数据与监控工作状态,根据数据通信调度周期,将传感装置(传感器)采集到的生命体征数据上传至外部设备(数据平台)。设置该控制电路108进行各个部件之间的统一调度和协调工作能够提升装置的工作可靠性,还能够为后续可能进行的升级换代提供便利。
[0078]
另外,需要特别指出的是:控制电路108能够设置在宠物项圈102中或设置在牵引手环104中,也可以在宠物项圈102与牵引手环104中各设置一个,控制电路108与宠物生命体征传感装置1022、人体生命体征传感装置1042以及发送装置106之间能够通过有线或无线的方式连接,连接方式包括但不限于:蓝牙、nfc、zigbee、wifi以及物联网连接(例如,nbiot、lora)等。本领域技术人员在不付出创造性劳动的情况下能够获知:控制电路108与宠物生命体征传感装置1022、人体生命体征传感装置1042以及发送装置106之间的任意组合可以集成在一块芯片中,在此种情况下,集成为同一芯片的各个组成部分之间不通过无线方式连接,芯片整体通过无线连接方式与外部设备进行通信。
[0079]
实施例三
[0080]
如图2所示,根据上述任一实施例,可选地,宠物牵引装置100还包括:定位装置110,定位装置110连接至控制电路108,用于获取地理位置信息。
[0081]
在该实施例中,定位装置110能够设置在宠物项圈102或牵引手环104中,可实时采集地理位置数据,收集到的地理位置数据可用于分析用户携带宠物外出的行为特征以便后续用于政府管理、商业运营、积分策略的数据支持。
[0082]
实施例四
[0083]
如图2所示,根据上述任一实施例,可选地,宠物牵引装置100还包括:电源组件112,电源组件112连接至控制电路108,用于为接入控制电路108的宠物生命体征传感装置1022、人体生命体征传感装置1042、发送装置106和定位装置110提供电能。
[0084]
在该实施例中,电源组件112可采用蓄电池直流供电方式,可充电、可为装置中的各个部件提供电能。电源组件112能够设置在宠物项圈102中或牵引手环104中。
[0085]
实施例五
[0086]
如图2所示,根据上述任一实施例,可选地,宠物牵引装置100还包括:备用电源114,备用电源114设置在牵引手环104中,备用电源114连接至控制电路108,用于为人体生
命体征传感装置1042和/或控制电路108提供电能。
[0087]
在该实施例中,备用电源114可单独为牵引手环104中的部件供电,可为电源组件112供电,能够根据控制电路108的设置为特定部件供电。设置备用电源114可提升装置的运行稳定性以及可靠性。
[0088]
根据上述任一实施例,可选地,牵引绳与宠物项圈102和/或牵引手环104可拆卸连接,牵引绳中设有数据线,其中,数据线用于进行电力供应或进行数据交换,数据线能够将宠物项圈102和牵引手环104中的电路连通。
[0089]
在该实施例中,考虑到养宠物与携带宠物外出过程中的实际需要,牵引绳与宠物项圈102和/或牵引手环104之间可连接、可分离。例如,当宠物项圈102与牵引手环104通过牵引绳连接时,宠物项圈102和牵引手环104中的电路连通,位于宠物项圈102中的控制电路108可以接收到牵引手环104发送的数据包。
[0090]
根据上述任一实施例,可选地,宠物生命体征数据和人体生命体征数据包括:体温数据和/或心跳数据。
[0091]
根据上述任一实施例,可选地,发送装置106为移动数据通信设备,发送装置106包括:第三代移动通信设备、第四代移动通信设备和物联网通信设备。
[0092]
根据上述任一实施例,可选地,外部设备包括:服务器、移动终端、个人计算机和用户终端。
[0093]
在该实施例中,外部设备主要负责数据的接收与处理,终端、移动终端、个人计算机等具有计算能力的设备均可作为外部设备,此外,外部设备也可设置在宠物监管装置内部进行相关计算,这种情况下如需获取宠物监管相关信息可从设置在宠物监管装置内部的计算设备中读取数据。
[0094]
根据上述任一实施例,可选地,定位装置110包括以下之一或其组合:gps定位装置、北斗定位装置和移动通信基站定位装置。
[0095]
实施例六
[0096]
根据本发明的一个实施例,还提供了一种宠物项圈,包括:宠物生命体征传感装置,用于采集对应于宠物的宠物生命体征数据;发送装置,发送装置连接宠物生命体征传感装置,用于将宠物生命体征数据发送至外部设备,以便外部设备根据宠物生命体征数据以及人体生命体征数据确定宠物的受监管情况。
[0097]
在该实施例中,宠物项圈中设有能够采集宠物生命体征数据的传感装置,该宠物生命体征传感装置(传感器)安装在宠物项圈中,宠物项圈能够附着于宠物颈部或者附着于宠物肢体部位,宠物生命体征传感装置与宠物接触的部分具有传感装置触点。将宠物生命体征数据发送至外部设备能够使外部设备根据宠物生命体征数据以及人体生命体征数据确定宠物的受监管情况。若外部设备在同一时间段内同时收到了宠物生命体征数据和人体生命体征数据(人体生命体征数据来自与宠物项圈连接的牵引手环)则说明宠物在这段时间内被用户牵引,即宠物处于被监管的状态。通过该宠物项圈提供的数据有助于判断用户在带领宠物外出的过程中是否做到了牵绳。进一步地,本发明能够作为政府监管技术手段、城市文明养犬管理方法、智能社区宠物设备商业运营的有效手段与数据支撑,符合国家对于文明养犬的管理规范,实现了“遛狗牵绳”的管理要求,实现了管理层对众多城镇遛狗过程数据的采集与监控。
[0098]
根据上述实施例的宠物项圈,可选地,还包括:控制电路,控制电路连接至宠物生命体征传感装置和发送装置,用于控制宠物生命体征传感装置和发送装置,以实施对宠物生命体征数据的采集和发送。
[0099]
在该实施例中,控制电路能够控制宠物生命体征传感装置(传感器)进行数据采集并控制发送装置将采集到的宠物生命体征数据通过发送装置上传至外部设备,设置该控制电路进行各个部件之间的统一调度和协调工作能够提升装置的工作可靠性,还能够为后续可能进行的升级换代提供便利。
[0100]
根据上述实施例的宠物项圈,可选地,还包括:定位装置,定位装置连接至控制电路,用于获取地理位置信息。
[0101]
在该实施例中,定位装置能够设置在宠物项圈中,可采集地理位置数据,不仅能够进行宠物定位还可记录运动轨迹,收集到的地理位置数据可用于分析用户携带宠物外出的行为特征以便后续用于政府管理、商业运营、积分策略的数据支持。
[0102]
根据上述实施例的宠物项圈,可选地,还包括:电源组件,电源组件连接控制电路,用于为接入控制电路的宠物生命体征传感装置、发送装置和定位装置提供电能。
[0103]
在该实施例中,电源组件可采用蓄电池直流供电方式,可充电、可为项圈中的各个部件提供电能或者为连接至宠物项圈的外部电路进行供电,例如,牵引手环通过牵引绳与宠物项圈连接,牵引绳中设有数据线,数据线连通了宠物项圈与牵引手环的电路,牵引手环中的部件可利用电源组件进行供电。
[0104]
根据上述实施例的宠物项圈,可选地,宠物项圈能够通过牵引绳与牵引手环连接,牵引绳中设有数据线,数据线连通宠物项圈与牵引手环中的电路,数据线用于进行电力供应和/或进行数据交换。
[0105]
在该实施例中,考虑到养宠物与携带宠物外出过程中的实际需要,牵引绳与宠物项圈和/或牵引手环之间可连接、可分离。例如,当宠物项圈与牵引手环通过牵引绳连接时,宠物项圈和牵引手环中的电路连通,位于宠物项圈中的控制电路可以接收到牵引手环发送的数据包。
[0106]
实施例七
[0107]
根据本发明的一个实施例,还提供了一种牵引手环,适用于上述任一实施例中的宠物项圈,该牵引手环包括:人体生命体征传感装置,用于采集对应于牵引宠物的人的人体生命体征数据;牵引手环能够通过牵引绳与宠物项圈连接,人体生命体征数据能够通过宠物项圈的发送装置发送至外部设备,以便外部设备根据人体生命体征数据以及宠物生命体征数据确定宠物的受监管情况。
[0108]
在该实施例中,牵引手环能够与宠物项圈通过牵引绳连接,人体生命体征传感装置(传感器)与人体接触的部分设有触点,触点接触人体能够获取人体的生命体征数据,将人体生命体征数据发送至外部设备能够使外部设备根据宠物生命体征数据(宠物生命体征数据来自与牵引手环连接的宠物项圈)以及人体生命体征数据确定宠物的受监管情况。例如,通过牵引手环采集人体的体温与心跳体征,在一个数据采集周期内(例如5秒),收集并封装传感器的数据,封装为数据包上传至外部设备(数据平台),若外部设备解析接收到的数据包获知在同一时间段内数据包中同时包含宠物生命体征数据和人体生命体征数据,则说明宠物在这段时间内被用户牵引,即宠物处于被监管的状态。通过该牵引手环提供的数
据有助于判断用户在带领宠物外出的过程中是否做到了牵绳。进一步地,本发明能够作为政府监管技术手段、城市文明养犬管理方法、智能社区宠物设备商业运营的有效手段与数据支撑,符合国家对于文明养犬的管理规范,实现了“遛狗牵绳”的管理要求,实现了管理层对众多城镇遛狗过程数据的采集与监控。
[0109]
根据上述实施例的牵引手环,可选地,还包括:备用电源,连接至人体生命体征传感装置。
[0110]
在该实施例中,设置在牵引手环中的备用电源可单独为牵引手环中的部件供电,可为安装在宠物项圈中的电源组件供电,能够根据控制电路的设置为特定部件供电。设置备用电源可提升装置的运行稳定性以及可靠性。
[0111]
实施例七
[0112]
如图3所示,根据本发明的一个实施例,还提供了一种服务器300,包括:通讯装置302,用于接收对应于宠物的宠物生命体征数据,以及接收对应于牵引宠物的人的人体生命体征数据;存储器304,用于存储宠物生命体征数据和人体生命体征数据;处理器306,用于读取存储器中的数据,根据宠物生命体征数据和人体生命体征数据,确定宠物的受监管情况。
[0113]
在该实施例中,服务器300通过接收宠物项圈的宠物生命体征数据和牵引手环的人体生命体征数据,并根据上述数据确定宠物是否处于被用户监管(牵引)的状态中。例如,服务器通过通讯装置接收相关数据,对存储到服务器上的数据包进行处理与分析,解析出一个时间周期内的人体、宠物生命体征数据并进行逻辑判断,在一串连续的数据记录中(例如10个数据包),如果7个以上的数据包中均包含有人体、宠物的生命体征数据,则表明这段时间内人遛狗是牵着绳子的;如果7个以上的数据包中仅包含人的生命体征数据不包含宠物狗的生命体征数据,则表明这段时间内,狗项圈已经与宠物狗分离;如果7个以上的数据包中仅包含宠物狗的生命体征数据而不包含人的生命体征数据,则表明这段时间内,牵引绳已与狗项圈装置分离或者牵引手环已与人手(手腕)分离。服务器能够对设备id(宠物监管装置的id)、人体生命体征、宠物生命体征、位置信息、电量、时间戳字段进行逻辑判断,在一定时间内针对某一个装置的数据进行整体统计,从多个层面、多个维度反应出养狗人员一个月中真实的遛狗记录,包括遛狗总时长、总距离,佩戴项圈与牵狗绳的总时长,整体中的占比与排名等等信息,以便后续用于政府管理、商业运营、积分策略的数据支持。
[0114]
根据上述实施例的服务器300,可选地,处理器306,具体用于:若处理器读取到宠物生命体征数据和人体生命体征数据,且宠物生命体征数据和人体生命体征数据均不为空值,则确定宠物处于监管中。
[0115]
在该实施例中,若处理器读取某一时间段内的数据记录,在该时间段内,同时存在宠物生命体征数据和人体生命体征数据则说明宠物处于监管中,若读取不到人体生命体征数据或读取到的数据包中人体生命体征数据为空值,则说明宠物项圈与牵引手环分离或牵引手环与人体分离,即宠物未被牵引(处于不受用户监管的状态)。
[0116]
根据上述实施例的服务器300,可选地,通讯装置302,还用于:接收对应于宠物或人体的地理位置信息。
[0117]
在该实施例中,采集和接收宠物或者人体的地理位置信息有助于分析用户携带宠物外出的行为特征以便后续用于政府管理、商业运营、积分策略的数据支持。
[0118]
根据上述实施例的服务器300,可选地,处理器306,具体还用于:统计宠物生命体征数据、人体生命体征数据和地理位置信息,以分析出牵引宠物的人体的行为信息。
[0119]
在该实施例中,处理通过对大量数据进行分析统计能够获知用户的习惯以及偏好,有利于在商业运营层面拓展出社区宠物社交、宠物增值服务等多种形式的应用,社会与经济效益前景广阔。
[0120]
根据上述实施例的服务器300,可选地,行为信息包括:牵引宠物的人体的行动时长、行动距离和宠物处于监管中的时长。
[0121]
实施例八
[0122]
如图4所示,根据本发明的一个实施例,还提供了一种宠物监管方法,包括:步骤402,获取对应于宠物的宠物生命体征数据;步骤404,获取对应于牵引宠物的人的人体生命体征数据;步骤406,上传宠物生命体征数据和/或人体生命体征数据,以便于服务器根据宠物生命体征数据和/或人体生命体征数据确定宠物的被监管情况。
[0123]
在该实施例中,采集宠物的生命体征数据以及牵引宠物的用户(人体)的生命体征数据,并将宠物生命体征数据和人体生命体征数据打包上传至服务器,服务器能够对生命体征数据进行分析,分析在同一时间段内完整的数据记录包中是否同时包含人体与宠物的生命体征数据,进而能够判断用户在带领宠物外出的过程中是否做到了牵绳,被人体牵引的宠物即处于受监管状态。进一步地,本发明提供的宠物监管方法能够作为政府监管技术手段、城市文明养犬管理方法、智能社区宠物设备商业运营的有效手段与数据支撑,符合国家对于文明养犬的管理规范,实现了“遛狗牵绳”的管理要求,实现了管理层对众多城镇遛狗过程数据的采集与监控。
[0124]
根据上述宠物监管方法,可选地,以便于服务器根据宠物生命体征数据和/或人体生命体征数据确定宠物的被监管情况的步骤,具体包括:若同时获取到宠物生命体征数据和人体生命体征数据,且宠物生命体征数据和人体生命体征数据不为空值,则确定宠物处于监管中。
[0125]
在该实施例中,若服务器根据接收到的数据能够获知在同一时间段内宠物数据以及人体数据均不为空,则说明宠物被用户牵引,反之,若只获取到宠物数据而未获取人体数据则说明宠物未被用户牵引,或者只获取到了人体数据而未获取到宠物数据则说明宠物摆脱了宠物项圈(未被用户牵引)。
[0126]
根据上述宠物监管方法,可选地,获取具体包括:设定数据采集周期,根据数据采集周期进行数据的采集与获取。
[0127]
在该实施例中,每隔预定时长进行一次数据采集,采集宠物生命体征数据和人体生命体征数据,不仅能够降低数据冗余度,还有助于提升宠物项圈和/或牵引手环的续航时长。
[0128]
根据上述宠物监管方法,可选地,还包括:持久化存储宠物生命体征数据和人体生命体征数据。
[0129]
在该实施例中,持久化存储数据有利于建立数据库进行大数据分析,或针对某一装置进行行为分析。
[0130]
根据上述宠物监管方法,可选地,还包括:获取宠物的地理位置信息。
[0131]
在该实施例中,获取宠物的地理位置信息能够监控宠物(人体)的运动轨迹,还解
决了宠物定位问题。
[0132]
实施例九
[0133]
根据本发明的一个实施例,提供了一种计算机可读存储介质,其上存储有计算机程序,所述计算机程序被执行时,实现如上述任一项技术方案所述的宠物监管方法的步骤。
[0134]
实施例十
[0135]
如图5所示,上述实施例提供的宠物牵引装置和服务器用于用户携带宠物狗出行的情景时:宠物牵引装置一端为宠物项圈502,附着于宠物狗颈部,内置宠物生命体征传感装置、定位装置、发送装置、电源组件。宠物牵引装置的另一端为牵引手环504,可套在人手腕上或牵在手中,内置人体生命体征传感装置,通过牵引绳506与项圈(宠物项圈502)连接用以束缚宠物狗的活动,牵引绳中内置数据线,用以将牵引手环中采集到的人体生命体征数据发送至项圈的电子模块中。项圈中的发送装置定期将收集到的人体、宠物生命体征数据、位置数据通过数据通信网络510发送至服务器508(数据平台)中,服务器接收并存储数据,通过对接收到数据包中的数据处理,判断一组数据记录中是否同时包含人、宠物狗的生命体征数据用以判别在遛狗过程中,人是否牵着狗绳。该方案解决了遛狗过程中是否牵绳的识别问题,并将数据集中存放在服务器端。在管理层面,为政府遛狗监管、智慧社区数据统计分析提供了决策支持;在商业运营层面,可拓展出社区宠物社交、宠物增值服务等多种形式的应用,社会与经济效益前景广阔。
[0136]
实施例十一
[0137]
如图6所示,根据本发明的一个实施例的宠物牵引装置,适用于宠物狗,该宠物牵引装置由狗项圈602与牵引手环604两部分组成,并通过牵引绳套606中的数据线608进行数据通信,狗项圈602与牵引绳604可分离、可连接。控制电路负责接收牵引手环604采集到的人生命体征数据。狗项圈602内侧分布有宠物生命体征传感装置610以及宠物传感装置接触点612,用以监测宠物狗的生命体征数据,下侧接辅助固定绳圈614,使用时套在宠物狗前肢后侧身体,作用是增强对宠物狗的束缚力;狗项圈602与辅助固定绳圈614的连接处外侧三角形区域固定为扁平的电源组件616,内置电池等蓄电设备;狗项圈602上(后)侧安装主要电子设备模块,包括宠物生命体征传感装置610、控制电路、定位模块618以及移动通信模块620(发送装置);控制电路集中管理其他各部件的工作状态与数据采集,移动通信模块620负责与数据平台进行数据通信,将宠物狗与遛狗人的生命体征状态、位置数据以及设备状态上传至数据服务器。狗项圈通过牵引绳与牵引手环连接,在实际遛狗过程中往往狗牵引绳、狗项圈以及牵引手环需要承受比较大的外力拉拽,因此该装置需要在电子线路外侧包裹强度比较大的牵引绳套606用于保护设备的正常工作;牵引手环604由遛狗人套于手腕或牵在手中,内测安装有人体传感装置接触点622,用以监测人的生命体征数据,在牵引手环与牵引绳的连接部位安装有备用电源626与人体生命体征传感装置624。
[0138]
在该实施例中,通过牵引手环的传感器(人体生命体征传感器)采集人的生命体征数据(人体生命体征数据);狗项圈(宠物项圈)端的传感器(宠物生命体征传感器)采集宠物狗的生命体征数据(宠物生命体征数据);牵引绳用于保持宠物项圈与牵引手环之间的连接状态。通过是否同时存在生命体征数据进而用于判断人是否牵着狗绳,狗项圈是否带在狗身上,而非一般意义上的宠物体征数据采集;
[0139]
宠物生命体征传感装置主要在于识别与监测宠物狗的生命体征,包括(但不限于)
体温与心率传感器;控制电路是各个模块的集成管理中心,负责管理各模块的参数配置,控制数据采集与数据发送逻辑,将传感装置采集到的人、狗生命体征数据、位置数据以及设备状态等相关数据上报至服务器;通信模块的职责是负责建立狗项圈装置到数据服务器间的通信链路,具体的技术主要包括(但不限于)主流的移动数据通信技术:如3g、4g、5g以及物联网通信技术(如nbiot、lora)等;定位模块的职责是在狗项圈工作状态下实时采集物理位置数据,其实现技术包括(但不限于)gps、北斗以及移动通信基站定位技术;电源组件采用蓄电池直流供电方式,可充电、可为其他模块提供电能。
[0140]
牵引手环包括人体生命体征传感器装置、备用电源,人体生命体征传感器装置用于识别与监测人的生命体征,包括(但不限于)用传感装置采集人的体温与心率数据;当牵引绳与狗项圈两部分连接时,线路处于闭合状态,位于狗项圈装置中的控制电路可以接收到牵引手环采集的遛狗人的生命体征数据。备用电源为可选模块,可以独立为牵引手环中的模块供电,也可以用于补充狗项圈中的电能。
[0141]
服务器(数据平台)的基本功能是接收、存储众多宠物牵引装置通过上报的数据,并且进行遛狗过程中人是否牵绳的逻辑判断、数据统计以及其他数据扩展应用。在进行遛狗是否牵绳这一命题的逻辑判断时,如在一定周期时间内(如8分钟),每间隔30秒收到了宠物牵引装置发送的数据包,数据包内前5分钟的数据记录中包含有人与宠物狗的生命体征数据,后3分钟仅有宠物狗的生命体征数据而没有人的生命体征数据,则可判断出在这段时间内的前5分钟,人是通过宠物牵引装置牵着宠物狗;后3分钟牵引绳已经与狗项圈处于分离状态或牵引绳已从人手(手腕)中脱落。
[0142]
根据上述实施例,本发明提出的宠物牵引装置、宠物项圈、牵引手环和服务器为同一发明构思下的多个不同主体,上述各个主体之间具有互通的技术特征,例如,宠物牵引装置中限定了外部设备包括终端、移动终端、服务器和个人计算机,该外部设备也能够集成在宠物牵引装置中,则出现在宠物项圈中的外部设备也能够具有上述特征。再例如,宠物牵引装置中限定了控制电路用于控制宠物生命体征传感装置、人体生命体征传感装置和发送装置以实施对宠物生命体征数据和人体生命体征数据的采集和/或发送,发送装置提供与外部设备通信的通信链路,控制电路控制数据采集逻辑和数据发送逻辑,则出现在宠物项圈中的控制电路和发送装置也能够具备上述特征。
[0143]
本发明公开的一种宠物牵引装置、方法、项圈、手环、服务器和存储介质,通过在宠物项圈和牵引手环中设置生命体征传感装置并将数据发送至外部设备进行监测和监管,能够监测用户是否牵引宠物,提高宠物牵引装置的实用性,进一步地,能够为政府施行宠物监管、城市文明养犬管理、智能社区宠物设备商业运营提供技术支持与数据支撑。解决了遛狗过程中是否牵绳的识别问题,并能够将数据集中存放在服务器端。在管理层面,为政府遛狗监管、智慧社区数据统计分析提供了决策支持。在商业运营层面,可拓展出社区宠物社交、宠物增值服务等多种形式的应用,社会与经济效益前景广阔。
[0144]
本领域内的技术人员应明白,本发明的实施例可提供为方法、系统、或计算机程序产品。因此,本发明可采用完全硬件实施例、完全软件实施例、或结合软件和硬件方面的实施例的形式。而且,本发明可采用在一个或多个其中包含有计算机可用程序代码的计算机可用存储介质(包括但不限于磁盘存储器、cd-rom、光学存储器等)上实施的计算机程序产品的形式。
[0145]
本发明是参照根据本发明实施例的方法、设备(系统)、和计算机程序产品的流程图和/或方框图来描述的。应理解可由计算机程序指令实现流程图和/或方框图中的每一流程和/或方框、以及流程图和/或方框图中的流程和/或方框的结合。可提供这些计算机程序指令到通用计算机、专用计算机、嵌入式处理机或其他可编程数据处理设备的处理器以产生一个机器,使得通过计算机或其他可编程数据处理设备的处理器执行的指令产生用于实现在流程图一个流程或多个流程和/或方框图一个方框或多个方框中指定的功能的装置。
[0146]
这些计算机程序指令也可存储在能引导计算机或其他可编程数据处理设备以特定方式工作的计算机可读存储器中,使得存储在该计算机可读存储器中的指令产生包括指令装置的制造品,该指令装置实现在流程图一个流程或多个流程和/或方框图一个方框或多个方框中指定的功能。
[0147]
这些计算机程序指令也可装载到计算机或其他可编程数据处理设备上,使得在计算机或其他可编程设备上执行一系列操作步骤以产生计算机实现的处理,从而在计算机或其他可编程设备上执行的指令提供用于实现在流程图一个流程或多个流程和/或方框图一个方框或多个方框中指定的功能的步骤。
[0148]
应当注意的是,在权利要求中,不应将位于括号之间的任何参考符号构造成对权利要求的限制。单词“包含”不排除存在未列在权利要求中的部件或步骤。位于部件之前的单词“一”或“一个”不排除存在多个这样的部件。本发明可以借助于包括有若干不同部件的硬件以及借助于适当编程的计算机来实现。在列举了若干装置的单元权利要求中,这些装置中的若干个可以是通过同一个硬件项来具体体现。单词第一、第二、以及第三等的使用不表示任何顺序。可将这些单词解释为名称。
[0149]
尽管已描述了本发明的优选实施例,但本领域内的技术人员一旦得知了基本创造性概念,则可对这些实施例做出另外的变更和修改。所以,所附权利要求意欲解释为包括优选实施例以及落入本发明范围的所有变更和修改。
[0150]
以上仅为本发明的优选实施例而已,并不用于限制本发明,对于本领域的技术人员来说,本发明可以有各种更改和变化。凡在本发明的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本发明的保护范围之内。
技术特征:
1.一种宠物牵引装置,其特征在于,包括:宠物项圈,所述宠物项圈中设有宠物生命体征传感装置,用于采集对应于宠物的宠物生命体征数据;牵引手环,所述牵引手环通过牵引绳与所述宠物项圈连接,所述牵引手环中设有人体生命体征传感装置,用于采集对应于牵引所述宠物的人的人体生命体征数据;发送装置,所述发送装置用于发送所述宠物生命体征数据和所述人体生命体征数据至外部设备,以便所述外部设备能够根据所述宠物生命体征数据和所述人体生命体征数据确定宠物的受监管情况。2.根据权利要求1所述的宠物牵引装置,其特征在于,还包括:控制电路,所述控制电路用于控制所述宠物生命体征传感装置、所述人体生命体征传感装置和所述发送装置以实施对所述宠物生命体征数据和所述人体生命体征数据的采集和/或发送,其中,所述发送装置提供与所述外部设备通信的通信链路,所述控制电路控制数据采集逻辑和数据发送逻辑。3.根据权利要求2所述的宠物牵引装置,其特征在于,还包括:定位装置,所述定位装置连接至所述控制电路,用于获取地理位置信息。4.根据权利要求3所述的宠物牵引装置,其特征在于,还包括:电源组件,所述电源组件连接至所述控制电路,用于为接入所述控制电路的所述宠物生命体征传感装置、所述人体生命体征传感装置、所述发送装置和所述定位装置提供电能。5.根据权利要求1至4中任一项所述的宠物牵引装置,其特征在于,所述牵引绳与所述宠物项圈和/或所述牵引手环可拆卸连接,所述牵引绳中设有数据线,其中,所述数据线用于进行电力供应或进行数据交换,所述数据线能够将所述宠物项圈和所述牵引手环中的电路连通。6.根据权利要求1至4中任一项所述的宠物牵引装置,其特征在于,所述宠物生命体征数据和所述人体生命体征数据包括:体温数据和/或心跳数据。7.根据权利要求1至4中任一项所述的宠物牵引装置,其特征在于,所述发送装置为移动数据通信设备,所述发送装置包括:第三代移动通信设备、第四代移动通信设备和物联网通信设备。8.根据权利要求1至4中任一项所述的宠物牵引装置,其特征在于,所述外部设备包括:服务器、移动终端、个人计算机和用户终端。9.一种宠物项圈,其特征在于,包括:宠物生命体征传感装置,用于采集对应于宠物的宠物生命体征数据;发送装置,所述发送装置连接所述宠物生命体征传感装置,用于将所述宠物生命体征数据发送至外部设备,以便所述外部设备根据所述宠物生命体征数据以及人体生命体征数据确定宠物的受监管情况。10.根据权利要求9所述的宠物项圈,其特征在于,还包括:控制电路,所述控制电路连接至所述宠物生命体征传感装置和所述发送装置,用于控制所述宠物生命体征传感装置和所述发送装置,以实施对所述宠物生命体征数据的采集和发送。
11.根据权利要求10所述的宠物项圈,其特征在于,还包括:定位装置,所述定位装置连接至所述控制电路,用于获取地理位置信息。12.根据权利要求11所述的宠物项圈,其特征在于,还包括:电源组件,所述电源组件连接所述控制电路,用于为接入所述控制电路的所述宠物生命体征传感装置、所述发送装置和所述定位装置提供电能。13.根据权利要求9至12中任一项所述的宠物项圈,其特征在于,所述宠物项圈能够通过牵引绳与牵引手环连接,所述牵引绳中设有数据线,所述数据线连通所述宠物项圈与所述牵引手环中的电路,所述数据线用于进行电力供应和/或进行数据交换。14.一种牵引手环,适用于如权利要求9至12中任一项所述的宠物项圈,其特征在于,包括:人体生命体征传感装置,用于采集对应于牵引宠物的人的人体生命体征数据;所述牵引手环能够通过牵引绳与宠物项圈连接,所述人体生命体征数据能够通过所述宠物项圈的发送装置发送至外部设备,以便所述外部设备根据所述人体生命体征数据以及宠物生命体征数据确定宠物的受监管情况。15.一种服务器,其特征在于,包括:通讯装置,所述通讯装置用于接收对应于宠物的宠物生命体征数据,以及接收对应于牵引宠物的人的人体生命体征数据;存储器,所述存储器用于存储所述宠物生命体征数据和所述人体生命体征数据;处理器,所述处理器用于读取所述存储器中的数据,若所述处理器读取到所述宠物生命体征数据和所述人体生命体征数据,且所述宠物生命体征数据和所述人体生命体征数据均不为空值,则确定所述宠物处于监管中。16.根据权利要求15所述的服务器,其特征在于,所述通讯装置,还用于:接收对应于所述宠物或所述人体的地理位置信息;所述处理器,具体还用于:统计所述宠物生命体征数据、所述人体生命体征数据和所述地理位置信息,以分析出所述牵引宠物的人体的行为信息,其中所述行为信息包括:牵引宠物的人体的行动时长、行动距离和宠物处于监管中的时长。17.一种宠物监管方法,其特征在于,包括:获取对应于宠物的宠物生命体征数据;获取对应于牵引宠物的人的人体生命体征数据;上传所述宠物生命体征数据和/或所述人体生命体征数据,以便于服务器根据所述宠物生命体征数据和/或所述人体生命体征数据确定所述宠物的被监管情况,其中,若所述服务器同时获取到所述宠物生命体征数据和所述人体生命体征数据,且所述宠物生命体征数据和所述人体生命体征数据不为空值,则确定所述宠物处于监管中。18.一种计算机可读存储介质,其特征在于,包括:所述计算机可读存储介质上存储有计算机程序,所述计算机程序被执行时,实现如权利要求17所述的宠物监管方法的步骤。
技术总结
本发明提供了一种宠物牵引装置、方法、项圈、手环、服务器和存储介质,其中,宠物牵引装置包括:宠物项圈,设有宠物生命体征传感装置,用于采集宠物生命体征数据;牵引手环,通过牵引绳与宠物项圈连接,牵引手环中设有人体生命体征传感装置,用于采集人体生命体征数据;发送装置,用于发送宠物生命体征数据和人体生命体征数据至外部设备,以便外部设备能够根据宠物生命体征数据和人体生命体征数据确定宠物的受监管情况。通过本发明的技术方案,能够监测用户是否牵引宠物,提高宠物牵引装置的实用性,进一步地,能够为政府施行宠物监管、城市文明养犬管理、智能社区宠物设备商业运营提供技术支持与数据支撑。术支持与数据支撑。术支持与数据支撑。
技术研发人员:智勇
受保护的技术使用者:方正宽带网络服务有限公司
技术研发日:2019.08.06
技术公布日:2021/2/8
相关知识
宠物牵引装置、方法、项圈、手环、服务器和存储介质与流程
宠物身份识别方法、装置、服务器及计算机可读存储介质与流程
基于宠物情绪识别的陪护方法、装置、服务器及存储介质
基于宠物情绪识别的陪护方法、装置、服务器及存储介质与流程
宠物养育方法、装置、存储介质及电子设备与流程
宠物的远程交互方法、装置、设备及存储介质与流程
基于宠物互动的推荐方法、装置、存储介质及服务器.pdf
管理宠物活动的方法、装置、宠物玩具及存储介质与流程
车内宠物服务方法、装置、车辆及存储介质与流程
基于宠物情绪识别的陪护方法、装置、服务器及存储介质.pdf
网址: 宠物牵引装置、方法、项圈、手环、服务器和存储介质与流程 https://m.mcbbbk.com/newsview509083.html
上一篇: 一种宠物牵引器及牵引装置 |
下一篇: 一种宠物户外保护牵引装置的制作方 |
