NR RLC协议子层处理举例

2023年随手记开篇,继续RLC的内容(作为迎接2023!NR RLC协议读书笔记续(ARQ)--随手记2022(79)续集),简单说几个NR RLC处理的例子。我们前面用多篇文章研读了RLC协议的各个方面,在进入正题前先罗列一下NR空中接口各子层协议的规范文本,以便有需要时查阅对应3GPP文档:

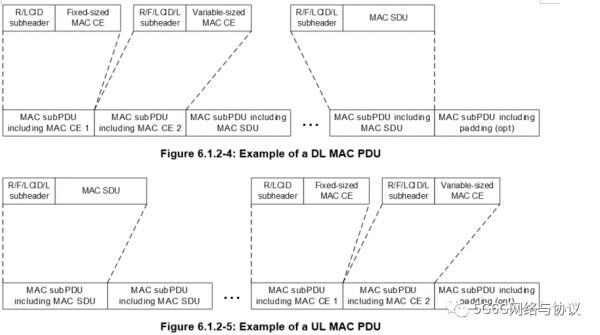

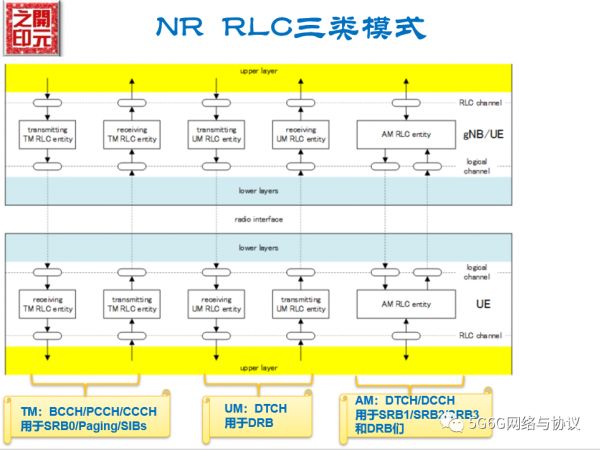

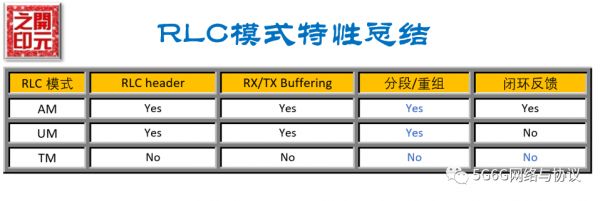

简要重申复习一下,从下面旧图可以看到,RLC TM和UM模式中在每一侧都有一对收发实体,而AM只有一个实体兼具收发功能:

例1:相对简单,此例中没有分段,因此RLC header中只包含了SN和SI。

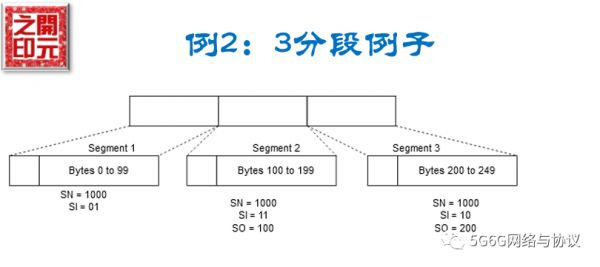

例2:使用了分段功能,RLC SDU分成了三段,每个分段自然使用相同的SN,但是使用不同的SI,且第二和第三个分段需要携带SO来指示该分段在原始RLC SDU中的位置。

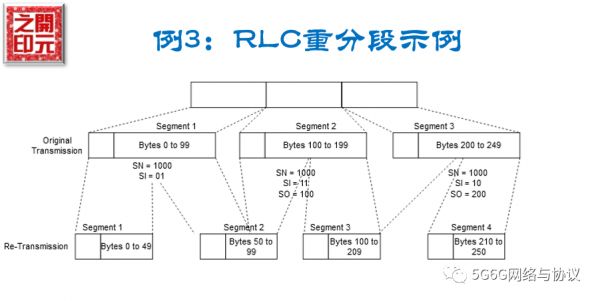

例3:是一个使用重分段的例子,首先分成3个分段,然后在重传时重新分成四个分段进行重传。

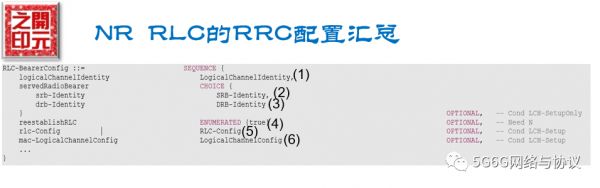

本文接着汇总一下NR RLC的RRC高层配置,所有的配置包含于RLC-BearerConfig这个IE组中:

按顺序一个个来,首先,

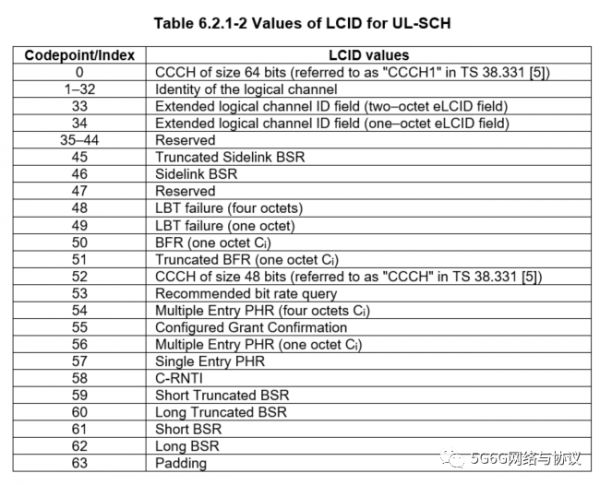

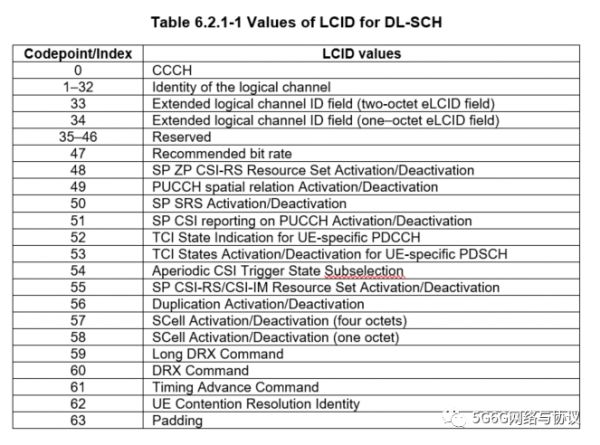

(1)logicalChannelIdentity(LCID),用于MAC逻辑通道和RLC承载的ID。


(2)和(3)均属于servedRadioBearer:servedRadioBearerAssociates the RLC Bearer with an SRB or a DRB. The
UE shall deliver DL RLC SDUs received via the RLC entity of this RLC bearer to
the PDCP entity of the servedRadioBearer. Furthermore, the UE shall advertise
and deliver uplink PDCP PDUs of the uplink PDCP entity of the servedRadioBearer
to the uplink RLC entity of this RLC bearer unless the uplink scheduling
restrictions ('moreThanOneRLC' in PDCP-Config and the restrictions in
LogicalChannelConfig) forbid it to do so.

(2)SRB-Identity顾名思义,SRB的标识,取值范围是1-3,分别标识SRB1-3。

(3)DRB-Identity

顾名思义,DRB的标识,取值范围1-32,也就是协议规定的最多32个DRB。

(4)reestablishRLC

用于指示UE是否打开RLC重建功能。当用于与此RLC实体相关联的RB的安全密钥发生变化时,网络将其设置为TRUE。对于SRB2和DRB,在恢复RRC连接(RRC Resume)或RRC重建后第一次RRC重新配置时,也会设置为TRUE。

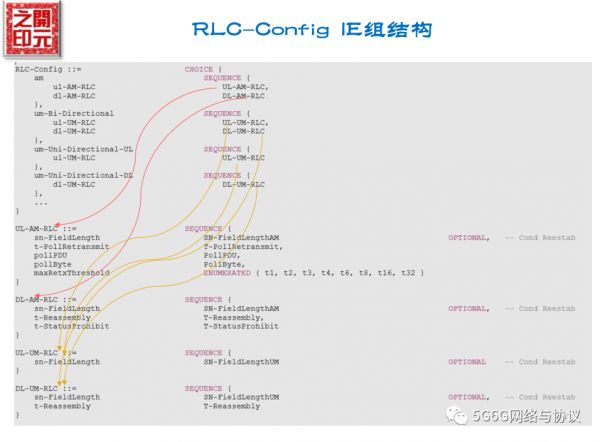

(5)rlc-Config

此IE组用于确定所配置使用的RLC模式(UM或者AM)并提供各自的参数。这里需要强调的是RLC模式重配只发生于DRB release/addition或者full configuration中。

其中的各个参数在文章NR RLC协议读书笔记续(RLC状态变量、常量和定时器及相关处理流程)--随手记2022(78)中已经有所描述:

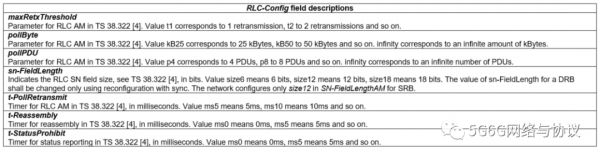

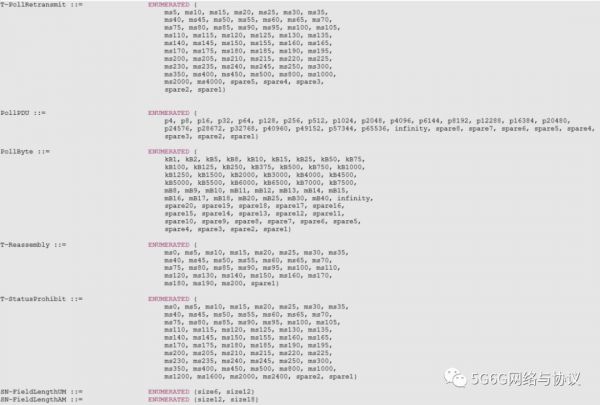

相关定义罗列在这里,不再赘述:

坐而论道,好好读书!
