一种可温控宠物航空箱

萌宠菠菠乐园
2024-11-02 14:51

一种可温控宠物航空箱

1.本实用新型涉及智能宠物箱技术领域，尤其涉及一种可温控宠物航空箱。

背景技术：

2.为了解决在远距离旅程中运输宠物等问题，宠物航空箱应运而生。现有的宠物航空箱有塑料笼箱、木质笼箱以及钢筋内框笼箱三种，针对不同体型、烈性品种的猫犬，塑料制作的笼箱较其他种类的笼箱更为轻便实用，宠物航空箱的箱体上开设一开关门及多个透气窗，宠物从开关门进出，开关门防止宠物在运输过程中逃逸，透气窗满足宠物透气。
3.现有宠物航空箱依靠设有铁网防护的透气窗或较小的无防护透气孔实现通风，没有降温以及使内部空气主动流通的设备，在封闭、高温的航空运输过程中使用此类航空箱，宠物的舒适度和安全性都得不到保障。

技术实现要素：

4.本实用新型的目的在于提供一种可温控宠物航空箱，以解决现有技术中宠物航空箱依靠设有铁网防护的透气窗或较小的无防护透气孔实现通风，无降温及使内部空气主动流通的设备，宠物的舒适度和安全性都得不到保障的技术问题。
5.本实用新型提供了一种可温控宠物航空箱，包括箱体、控制模块、水袋、水冷头、水泵、电源以及用于给所述水冷头降温的制冷系统，所述箱体具有腔室，所述水袋、水冷头、水泵、电源以及制冷系统都位于所述腔室内，所述水冷头的一端通过水泵与所述水袋连通、另一端直接与所述水袋连通，所述水冷头紧贴所述制冷系统设置，所述制冷系统、水泵和电源都与所述控制模块连接。
6.进一步地，所述可温控宠物航空箱还包括隔板，所述隔板位于所述腔室内并将所述腔室分隔成第一容纳空间以及第二容纳空间，所述水袋位于所述第一容纳空间内并固定于所述隔板上，所述水冷头、水泵、电源以及制冷系统都位于所述第二容纳空间内，所述隔板上设有两个穿孔，所述穿孔的两端分别与所述第一容纳空间以及第二容纳空间连通，所述水冷头通过管道穿过其中一个所述穿孔后与所述水袋连通，所述水泵通过管道穿过另一所述穿孔后与所述水袋连通。
7.进一步地，所述制冷系统包括压缩机、冷凝器、蒸发器以及散热风扇，所述压缩机的一端与所述冷凝器连通、另一端与所述蒸发器连通，且所述冷凝器与所述蒸发器连通，所述压缩机、冷凝器、蒸发器以及散热风扇都固定于所述第二容纳空间内，所述压缩机以及散热风扇都与所述控制模块连接，所述水冷头紧贴所述蒸发器设置。
8.进一步地，所述箱体包括上箱盖、下箱盖以及用钢丝制作的箱门，所述上箱盖固定于所述下箱盖上，所述箱门的一端与所述上箱盖连接、另一端与所述下箱盖连接，所述隔板安装于所述下箱盖上。
9.进一步地，所述可温控宠物航空箱还包括若干换气风扇以及用钢丝材质制作的窗网，所述上箱盖开设有若干透气窗，所述窗网安装于所述透气窗上，所述换气风扇安装于所
述窗网上，所述换气风扇与所述控制模块连接。
10.进一步地，所述可温控宠物航空箱还包括门锁，所述门锁的一端与所述箱门连接、另一端与所述上箱盖和/或下箱盖连接。
11.进一步地，所述可温控宠物航空箱还包括摄像头以及储存卡，所述摄像头安装于所述腔室内并与所述控制模块连接，所述储存卡安装于所述摄像头内。
12.进一步地，所述可温控宠物航空箱还包括用于测试腔室内温度的测温计，所述测温计安装于所述腔室内并与所述控制模块连接。
13.进一步地，所述控制模块固定于所述箱体的外壁上。
14.进一步地，所述控制模块包括控制板以及触摸屏，所述触摸屏固定于所述箱体上，所述触摸屏、制冷系统、水泵和电源都与所述控制板连接。
15.相比现有技术，本实用新型的有益效果在于：
16.本实用新型通过在可温控宠物航空箱的透气窗上安装小型换气风扇，可温控宠物航空箱的底部安装水冷循环系统来保证空气流通，给宠物直接降温；同时在可温控宠物航空箱内侧顶部安装摄像头与测温计来记录运输过程宠物状态；产品使用电源驱动冷凝器以及压缩机进行制冷，散热风扇和换气风扇进行散热，将水冷头中的贮存的水温度降低，利用水泵将冷却后的水在管路中循环，达到降温的效果，并可以通过控制模块内集成电路实现制冷温度的调控。
附图说明

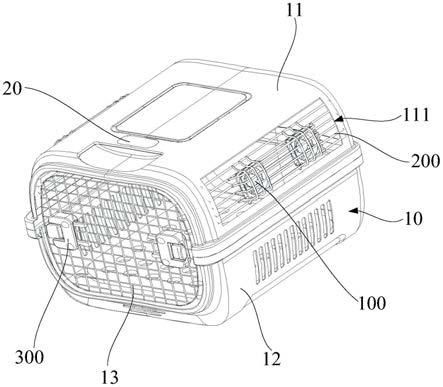

17.图1为本实用新型实施例提供的可温控宠物航空箱的结构示意图；
18.图2为本实用新型实施例提供的可温控宠物航空箱的爆炸图；
19.图3为本实用新型实施例提供的制冷系统、电源和水泵固定于隔板上的结构示意图；
20.图4为本实用新型实施例提供的摄像头和窗网固定于上箱盖的结构示意图。
21.图中：
22.10、箱体；11、上箱盖；111、透气窗；12、下箱盖；13、箱门；20、控制模块；21、触摸屏；30、水袋；40、水冷头；50、水泵；60、电源；70、制冷系统；71、压缩机；72、冷凝器；73、蒸发器；74、散热风扇；80、管道；90、隔板；100、换气风扇；200、窗网；300、门锁；400、摄像头。
具体实施方式
23.下面，结合附图以及具体实施方式，对本实用新型做进一步描述，需要说明的是，在不相冲突的前提下，以下描述的各实施例之间或各技术特征之间可以任意组合形成新的实施例。
24.请参阅图1至图4所示，本实用新型实施例公开了一种可温控宠物航空箱，可温控宠物航空箱包括箱体10、控制模块20、水袋30、水冷头40、水泵50、电源60以及用于给水冷头40降温的制冷系统70，箱体10具有腔室，水袋30、水冷头40、水泵50、电源60以及制冷系统70都位于腔室内，水冷头40的一端通过水泵50与水袋30连通、另一端直接与水袋30连通，水冷头40、水泵50和水袋30形成一个封闭的水循环管路，由水泵50提供动力，可以让水冷头40和水袋30内水流动进行循环。
25.水冷头40紧贴制冷系统70设置，制冷系统70可吸收走水冷头40内热量，使得水袋30内的水始终处于一个较低的温度下，而水袋30又位于腔室内，以吸收腔室内热量，水冷头40的作用为给水袋30内水制冷，制冷系统70、水泵50和电源60都与控制模块20连接，电源60的作用为为箱内电器供电，控制模块20的作用为控制各器件工作。
26.本实用新型可温控宠物航空箱的水冷头40、水泵50和水袋30形成一个水循环系统，水袋30内水和水冷头40内水可进行互换，水冷头40紧贴制冷系统70设置，制冷系统70可以带走水冷头40上热量，从而间接带走水袋30内热量，使水袋30内的水始终保持在一个较低的温度下，达到给腔室降温的效果，控制模块20控制水泵50和制冷系统70，实现制冷温度的调控，防止腔室内温度过低。
27.可温控宠物航空箱还包括隔板90，隔板90位于腔室内并将腔室分隔成第一容纳空间以及第二容纳空间，水袋30位于第一容纳空间内并固定于隔板90上，宠物可放置在第一容纳空间的水袋30上，水袋30可为腔室内宠物降温，水冷头40、水泵50、电源60以及制冷系统70都位于第二容纳空间内，隔板90上设有两个穿孔，穿孔的两端分别与第一容纳空间以及第二容纳空间连通，水冷头40通过管道80穿过其中一个穿孔后与水袋30连通，水泵50通过管道80穿过另一穿孔后与水袋30连通，隔板90主要起到储存和保护器件的作用。
28.本实施例中，制冷系统70包括压缩机71、冷凝器72、蒸发器73以及散热风扇74，压缩机71的一端与冷凝器72连通、另一端与蒸发器73连通，且冷凝器72与蒸发器73连通，压缩机71、冷凝器72以及蒸发器73构成一个闭合的回路，压缩机71、冷凝器72、蒸发器73以及散热风扇74都固定于第二容纳空间内，压缩机71以及散热风扇74都与控制模块20连接，水冷头40紧贴蒸发器73设置，压缩机71为微型压缩机71，作用为将制冷剂压缩为液态，冷凝器72与散热风扇74作用是为制冷剂散热，当然，制冷系统70也可以单用tec制冷片代替。
29.制冷系统70还包括膨胀阀，膨胀阀设于冷凝器72与蒸发器73之间，膨胀阀一端与冷凝器72连接、另一端与蒸发器73连接，膨胀阀作用为节流降压，调节制冷剂流量。
30.本实施例通过压缩机71制冷与水循环导冷，实现可温控宠物航空箱的腔室内降温和空气流通，并且通过控制模块20中集成电路实现制冷温度的调控，改善了宠物托运过程中宠物的舒适度与安全性，填补了目前市场上的空白。
31.箱体10包括上箱盖11、下箱盖12以及用钢丝制作的箱门13，上箱盖11通过螺栓和螺母固定于下箱盖12上，为航空箱主体，上箱盖11与下箱盖12两侧无盖板，一侧为航空箱入口，该侧安装有箱门13，箱门13的一端与上箱盖11连接、另一端与下箱盖12连接，隔板90安装于下箱盖12内的底壁上。
32.可温控宠物航空箱还包括若干换气风扇100以及用钢丝材质制作的窗网200，上箱盖11开设有若干透气窗111，窗网200安装于透气窗111上，换气风扇100位于箱体10外，换气风扇100安装于窗网200上，换气风扇100与控制模块20连接，作用为保证可温控宠物航空箱内部通风。
33.作为优选地实施方式，可温控宠物航空箱还包括门锁300，门锁300的一端与箱门13连接、另一端与上箱盖11和/或下箱盖12连接，以避免在运输的过程中宠物从腔室内跑出。
34.作为优选地实施方式，可温控宠物航空箱还包括摄像头400以及储存卡，摄像头400安装于腔室内并与控制模块20连接，摄像头400固定于上箱盖11内壁上，储存卡安装于
摄像头400内，摄像头400和储存卡作用为记录、储存航空运输过程中宠物状态。
35.作为优选地实施方式，可温控宠物航空箱还包括用于测试腔室内温度的测温计，测温计安装于腔室内，测温计与控制模块20连接，以将腔室内温度信息传送至控制模块20上。
36.作为优选地实施方式，控制模块20固定于腔室的外壁上，具体地，控制模块20固定于上箱盖11装有钢丝箱门13一侧外部上方，以便于人为操作控制模块20。
37.控制模块20包括控制板以及触摸屏21，触摸屏21、制冷系统70、水泵50和电源60都与控制板连接，触摸屏21固定于上箱盖11，用户可通过控制模块20上的触摸屏21控制制冷系统70、水泵50以及电源60的启停，调节制冷效果。
38.可温控宠物航空箱的工作原理：
39.当测温计检测到腔室内温度高于30℃时，测温计将信息传递给控制模板，用户可直接在控制模块20的触摸屏21上启动制冷系统70，当然，控制模块20也可以自动启动制冷系统70，制冷系统70内微型压缩机71将制冷剂压缩至液态，制冷剂流经蒸发器73汽化吸热使紧贴其上的水冷头40降温，降温后的水冷头40为流经的水降温，水泵50将降温后的水进行循环流动，使航空箱内温度降下来，制冷剂蒸汽经过冷凝器72冷却，最后再回至压缩机内重复使用，换气风扇100保证航空箱内部通风。
40.本实施例通过压缩机71制冷与水循环导冷的方式，实现可温控宠物航空箱底部的降温；通过箱壁安装换气风扇100实现可温控宠物航空箱内外空气流通，相比目前产品仅通过开设通风口实现通风换气，本产品不仅进一步提升了宠物在运输过程中的舒适度和安全性，而且保证了主人托运宠物时更加放心。
41.上述实施方式仅为本实用新型的优选实施方式，不能以此来限定本实用新型保护的范围，本领域的技术人员在本实用新型的基础上所做的任何非实质性的变化及替换均属于本实用新型所要求保护的范围。

技术特征：
1.一种可温控宠物航空箱，其特征在于，包括箱体、控制模块、水袋、水冷头、水泵、电源以及用于给所述水冷头降温的制冷系统，所述箱体具有腔室，所述水袋、水冷头、水泵、电源以及制冷系统都位于所述腔室内，所述水冷头的一端通过水泵与所述水袋连通、另一端直接与所述水袋连通，所述水冷头紧贴所述制冷系统设置，所述制冷系统、水泵和电源都与所述控制模块连接。2.根据权利要求1所述的可温控宠物航空箱，其特征在于，所述可温控宠物航空箱还包括隔板，所述隔板位于所述腔室内并将所述腔室分隔成第一容纳空间以及第二容纳空间，所述水袋位于所述第一容纳空间内并固定于所述隔板上，所述水冷头、水泵、电源以及制冷系统都位于所述第二容纳空间内，所述隔板上设有两个穿孔，所述穿孔的两端分别与所述第一容纳空间以及第二容纳空间连通，所述水冷头通过管道穿过其中一个所述穿孔后与所述水袋连通，所述水泵通过管道穿过另一所述穿孔后与所述水袋连通。3.根据权利要求2所述的可温控宠物航空箱，其特征在于，所述制冷系统包括压缩机、冷凝器、蒸发器以及散热风扇，所述压缩机的一端与所述冷凝器连通、另一端与所述蒸发器连通，且所述冷凝器与所述蒸发器连通，所述压缩机、冷凝器、蒸发器以及散热风扇都固定于所述第二容纳空间内，所述压缩机以及散热风扇都与所述控制模块连接，所述水冷头紧贴所述蒸发器设置。4.根据权利要求2所述的可温控宠物航空箱，其特征在于，所述箱体包括上箱盖、下箱盖以及用钢丝制作的箱门，所述上箱盖固定于所述下箱盖上，所述箱门的一端与所述上箱盖连接、另一端与所述下箱盖连接，所述隔板安装于所述下箱盖上。5.根据权利要求4所述的可温控宠物航空箱，其特征在于，所述可温控宠物航空箱还包括若干换气风扇以及用钢丝材质制作的窗网，所述上箱盖开设有若干透气窗，所述窗网安装于所述透气窗上，所述换气风扇安装于所述窗网上，所述换气风扇与所述控制模块连接。6.根据权利要求4所述的可温控宠物航空箱，其特征在于，所述可温控宠物航空箱还包括门锁，所述门锁的一端与所述箱门连接、另一端与所述上箱盖和/或下箱盖连接。7.根据权利要求1所述的可温控宠物航空箱，其特征在于，所述可温控宠物航空箱还包括摄像头以及储存卡，所述摄像头安装于所述腔室内并与所述控制模块连接，所述储存卡安装于所述摄像头内。8.根据权利要求1所述的可温控宠物航空箱，其特征在于，所述可温控宠物航空箱还包括用于测试腔室内温度的测温计，所述测温计安装于所述腔室内并与所述控制模块连接。9.根据权利要求1所述的可温控宠物航空箱，其特征在于，所述控制模块固定于所述箱体的外壁上。10.根据权利要求1所述的可温控宠物航空箱，其特征在于，所述控制模块包括控制板以及触摸屏，所述触摸屏固定于所述箱体上，所述触摸屏、制冷系统、水泵和电源都与所述控制板连接。

技术总结
本实用新型公开一种可温控宠物航空箱，包括箱体、控制模块、水袋、水冷头、水泵、电源以及用于给水冷头降温的制冷系统，箱体具有腔室，水袋、水冷头、水泵、电源以及制冷系统都位于腔室内，水冷头的一端通过水泵与水袋连通、另一端直接与水袋连通，水冷头紧贴制冷系统设置，制冷系统、水泵和电源都与控制模块连接。本实用新型可温控宠物航空箱的水冷头、水泵和水袋形成一个水循环系统，水袋内水和水冷头内水可进行互换，水冷头紧贴制冷系统设置，制冷系统可以带走水冷头上热量，从而间接带走水袋内热量，使水袋内的水始终保持在一个较低的温度下，达到给腔室降温，控制模块控制水泵和制冷系统，实现制冷温度的调控，防止腔室内温度过低。低。低。

技术研发人员：要文瑾黄喆蓉王晟懿
受保护的技术使用者：四川美术学院
技术研发日：2021.11.18
技术公布日：2022/4/13
