一种宠物笼子的制作方法
本实用新型涉及宠物用品领域，尤其涉及一种宠物笼子。
背景技术：
目前市场上带抽屉的宠物底座，宠物踩的网片与下面的抽屉就会有缝隙，那么宠物的尿液就会顺着地板与下面的抽屉的缝隙流到放置笼子的地面，形成污染。同时因为底座的内部结构比较复杂，死角比较多，一旦尿液污染过后，后续的清洗会特别困难。而且笼子钢丝部分都是卡在接近于宠物踩着的附近。存在两个问题，一是钢丝很容易被宠物的排泄物污染，而宠物排泄物一般都有腐蚀性，更会引起钢丝部分的腐蚀从而影响使用寿命;二是钢丝放置于塑料结构的底层，这样钢丝与塑料之间就会形成清理不到的死角，只有取下钢丝结构才能完全清理干净，这样就增加使用者不必要的劳动量。目前底座上面宠物踩着的地板，为了漏尿需要设计有孔位，但是目前市场上的楼板孔位都是直上直下的开孔，容易出现宠物脚趾的肉垫陷下去，又因为宠物的脚趾肉垫是有弹性，遇到直上直下的孔位容易出现拔不出来的情形，引起宠物的疼痛与不安。在实际使用过程中，经常碰到需要将单个笼子相互叠加使用，因为很多场合（如宠物店，养殖场等使用场景为了节约地方提高效率）就需要相互叠加的功能。
技术实现要素：
本实用新型的目的是：提供一种宠物笼子，基于底座结构的设计，克服宠物粪便污染地面的问题，方便使用人员清理宠物笼子，并且底板能够保护宠物的脚趾免受漏液孔的伤害，适合多场合使用。
为了实现上述目的，本实用新型的技术方案是：
一种宠物笼子，包括底座、笼子钢架以及设置在所述底座内的抽屉；所述底座上设有水平凸台，所述水平凸台围设成通孔；所述通孔垂直投影面位于所述抽屉内，所述笼子钢架设于所述底座上。
进一步的，所述底座上设有垂直凸台，所述垂直凸台上设有凹槽，所述笼子钢架卡设在所述凹槽内。
进一步的，所述通孔上方设有踏板，所述踏板设有漏液孔，所述漏液孔两端设有倒角。
进一步的，所述底座下表面设有卡槽，所述卡槽与所述笼子钢架顶部配合连接。
实用新型相对于现有技术的优势：
本实用新型在底座的宠物踩到的部分做一个斜度，同时底座四周设有水平凸台，同时凸台围设的通孔投影面位于抽屉内，从而确保只要宠物有液体排泄物，全部可以下漏到底座的抽屉里，方便清理宠物笼子，也不会造成对笼子摆放位置地面的污染。在踏板上的漏液孔两端都倒角，当宠物脚趾滑入漏液孔时，在倒角的结构保护下，确保宠物脚趾顺利拔出来，提高宠物的舒适度，在底座底部有一圈的卡槽刚好可以卡在底层笼子的钢丝结构上，稳固而不晃动，解决单个笼子的叠加问题，简单而实用。
附图说明

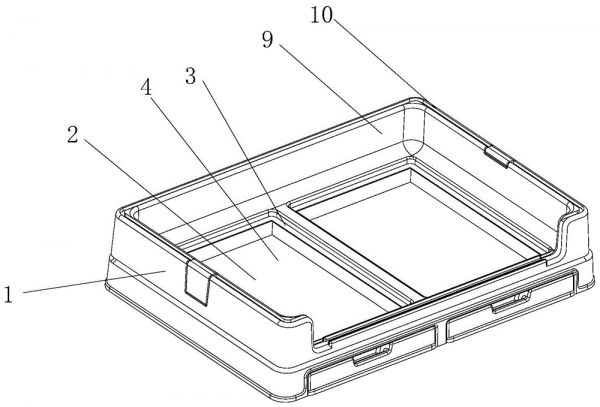

图1是本实用新型一种宠物笼子底座结构示意图。
图2是本实用新型一种宠物笼子带踏板的底座结构示意图。
图3是本实用新型一种宠物笼子结构示意图。
图4是本实用新型一种宠物笼子底座底部结构示意图。
具体实施方式
以下结合附图进一步说明本实用新型的实施例。
请参见图1和图2所示，一种宠物笼子，包括底座1、笼子钢架8以及设置在所述底座1内的抽屉2；所述底座1上设有水平凸台3，所述水平凸台3围设成通孔4；所述通孔4垂直投影面位于所述抽屉2内，所述笼子钢架8设于所述底座1上。
优选的，所述底座1上设有垂直凸台9，所述垂直凸台9上设有凹槽10，所述笼子钢架8卡设在所述凹槽10内，避免了笼子钢架8被宠物尿液腐蚀的问题，而且清理也非常的方便。
优选的，所述通孔4上方设有踏板5，所述踏板5设有漏液孔6，所述漏液孔6两端设有倒角，即使动物脚趾不小心顺着漏液孔6踩下去，也不会不夹伤宠物脚趾，提高宠物的舒适度。
踏板5正好卡设在水平凸台3内，而且水平凸台3内的通孔垂直投影面积位于抽屉2内，这样可以确保宠物的粪便完全的流入抽屉内。克服了宠物粪便会顺着踏板与底座之间的缝隙污染地面。
优选的，所述底座1下表面设有卡槽7，所述卡槽7与所述笼子钢架8顶部配合连接，让底座1下表面的卡槽7刚好可以卡在底层笼子的钢丝结构上，稳固而不晃动，解决单个笼子的叠加问题，简单而实用。
综上所述，本实用新型克服了宠物粪便污染地面的问题，方便使用人员清理宠物笼子，并且底板能够保护宠物的脚趾免受漏液孔的伤害，适合多场合使用。
技术特征：
1.一种宠物笼子，其特征在于：包括底座（1）、笼子钢架（8）以及设置在所述底座（1）内的抽屉（2）；所述底座（1）上设有水平凸台（3），所述水平凸台（3）围设成通孔（4）；所述通孔（4）垂直投影面位于所述抽屉（2）内，所述笼子钢架（8）设于所述底座（1）上。
2.根据权利要求1所述的宠物笼子，其特征在于：所述底座（1）上设有垂直凸台（9），所述垂直凸台（9）上设有凹槽（10），所述笼子钢架（8）卡设在所述凹槽（10）内。
3.根据权利要求1所述的宠物笼子，其特征在于：所述通孔（4）上方设有踏板（5），所述踏板（5）设有漏液孔（6），所述漏液孔（6）两端设有倒角。
4.根据权利要求1所述的宠物笼子，其特征在于：所述底座（1）下表面设有卡槽（7），所述卡槽（7）与所述笼子钢架（8）顶部配合连接。
技术总结
本实用新型一种宠物笼子，包括底座、笼子钢架以及设置在所述底座内的抽屉；所述底座上设有水平凸台，所述水平凸台围设成通孔；所述通孔垂直投影面位于所述抽屉内，所述笼子钢架设于所述底座上。本实用新型结构简单、使用方便，解决了宠物粪便污染地面的问题，方便使用人员清理宠物笼子，并且底板能够保护宠物的脚趾免受漏液孔的伤害，适合多场合使用。
技术研发人员：李付红
受保护的技术使用者：李付红
技术研发日：2019.08.14
技术公布日：2020.04.24
