一种内部空间大小可调的宠物笼的制作方法

本实用新型涉及洗衣设备技术领域，具体涉及一种内部空间大小可调的宠物笼。

背景技术：

宠物笼，是指为了放置宠物而专门使用的笼子，主要是为了宠物休息或限制宠物的活动范围而设计的，目前很多宠物笼的内部空间是固定不变的，不能根据需要随意调整笼体内的空间大小，因而实用性不高。

技术实现要素：

针对现有技术中的不足，本实用新型旨在提供一种使用方便且能有效调节内部空间大小的宠物笼。

为实现上述目的，本实用新型提供一种内部空间大小可调的宠物笼，包括笼体和笼门，所述笼体的一侧面设有用于宠物进出的笼口，所述笼口处可转动设有用于封闭笼口的笼门，所述笼体安装有将笼体内分隔形成第一空间和第二空间的活动栅栏，通过调节活动栅栏的位置可改变第一空间与第二空间的大小。

基于上述，通过调节活动栅栏的位置，使第一空间和第二空间的形状、大小发生改变，可为不同体型、不同大小的宠物提供适宜的活动空间，该宠物笼结构简单，使用便利。

优选地，所述笼体开设笼口的内侧壁的顶部和与笼口相对的内侧壁的顶部开设有开口相向且均沿笼体宽度方向延伸的凹槽，所述笼体的顶面沿笼体宽度方向开设有多个与凹槽贯通的定位孔；

所述活动栅栏包括栅栏本体和设于栅栏本体边角处且沿栅栏本体长度方向延伸的伸缩杆，所述伸缩杆上开设有与定位孔同轴的条形孔，该伸缩杆卡入凹槽内并通过穿过定位孔、插入条形孔内的插杆固定。

优选地，所述伸缩杆包括中空杆、实心杆、隔板以及弹簧，所述中空杆的一端与栅栏本体的边角处连接，中空杆的另一端为自由端，所述隔板设于中空杆内，所述实心杆的一端抵靠于凹槽的内壁，另一端伸入中空杆体内并与弹簧的一端连接，所述弹簧的另一端固设于隔板上，所述条形孔开设于中空杆的外壁。

优选地，所述实心杆抵靠于凹槽内壁的端面为圆弧曲面。

优选地，所述凹槽垂直于其长度方向的截面呈侧开口u形。

优选地，所述栅栏本体包括平行设置的两根水平杆体和多个竖直杆体，多根竖直杆体的两端均与两根水平杆体连接。

优选地，所述笼体包括承载边框和用于连接承载边框的连接杆体。

优选地，所述第二空间具有开口。

优选地，所述笼门的一端通过合页设于笼口的一侧，所述笼门的另一端与笼口的另一侧通过插销配合连接。

本技术：
的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本申请的实践了解到。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。

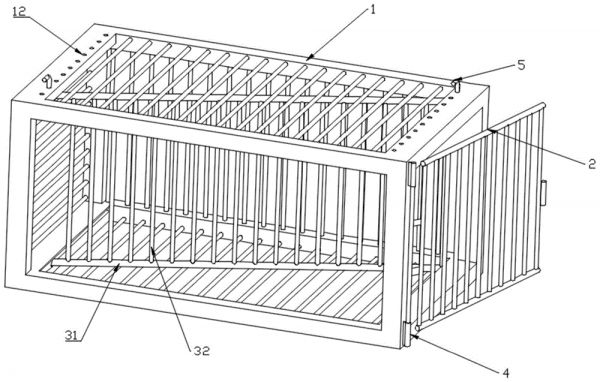

图1是本实用新型实施例一种内部空间大小可调的宠物笼的立体示意图；

图2是图1的俯视图；

图3是图2伸缩杆与凹槽配合处的局部示意图；

附图中，

笼体1、凹槽11、定位孔12、笼门2、活动栅栏3、水平杆体31、竖直杆体32、中空杆33、实心杆34、隔板35、弹簧36、条形孔37、合页4、插杆5。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

请参阅图1至图3，本实施例公开一种内部空间大小可调的宠物笼，包括笼体1、笼门2以及活动栅栏3。

如图1所示，所述笼体1的一侧面设有用于宠物进出的笼口，所述笼口处可转动设有用于封闭笼口的笼门2，具体地，所述笼门2的一端通过合页4设于笼口的一侧，所述笼门2的另一端与笼口的另一侧通过插销配合连接，设置笼门2方便宠物进出。活动栅栏3安装于笼体1内，活动栅栏3的一侧形成第一空间，活动栅栏3的另一侧形成第二空间，通过调节活动栅栏3的位置可改变第一空间与第二空间的大小。

如图2和图3所示，笼体1开设笼口的内侧壁的顶部和与笼口相对的内侧壁的顶部开设有开口相向且均沿笼体1宽度方向延伸的凹槽11，所述笼体1的顶面沿笼体1宽度方向开设有多个与凹槽11贯通的定位孔12；所述活动栅栏3包括栅栏本体和设于栅栏本体边角处且沿栅栏本体长度方向延伸的伸缩杆，所述伸缩杆上开设有与定位孔12同轴的条形孔37，该伸缩杆卡入凹槽11内并通过穿过定位孔12、插入条形孔37内的插杆5固定。

在本实施例中，通过旋转、移动栅栏本体，使伸缩杆抵触在凹槽11的不同位置，可使活动栅栏3分隔形成的第一空间和第二空间横截面为三角形、等腰梯形或矩形，这样，可根据宠物的体型、大小改变的第一空间和第二空间，能够为宠物提供适宜的活动空间。

在实施例中，所述伸缩杆包括中空杆33、实心杆34、隔板35以及弹簧36，所述中空杆33的一端与栅栏本体的边角处连接，中空杆33的另一端为自由端，所述隔板35设于中空杆33内，所述实心杆34的一端抵靠于凹槽11的内壁，另一端伸入中空杆33体内并与弹簧36的一端连接，所述弹簧36的另一端固设于隔板35上，所述条形孔37开设于中空杆33的外壁。

在本实施例中，当活动栅栏3与笼体1长度方向平行时，弹簧36处于压缩状态，活动栅栏3的长度与两个凹槽11内底壁之间的距离相等，当活动栅栏3位于笼体1对角线上时，活动栅栏3的长度最长，此时弹簧36处于自然状态。

在本实施例中，所述实心杆34抵靠于凹槽11内壁的端面为圆弧曲面，所述凹槽11垂直于其长度方向的截面呈侧开口u形，这样方便实心杆34移动。

如图1所示，所述栅栏本体包括平行设置的两根水平杆体31和多个竖直杆体32，多根竖直杆体32的两端均与两根水平杆体31连接，所述笼体1包括承载边框和用于连接承载边框的连接杆体。采用上述栅栏本体和笼体1，便于笼体1通气，宠物排出的粪便可直接通过连接杆体之间的间隔排出。

在本实施例中，所述第二空间具有开口，设置开口便于用于利用开口向第二空间底部放置食物盘、饮水盘。

综上所述，本实施例提供的一种内部空间大小可调的宠物笼，通过改变活动栅栏3的位置，使第一空间和第二空间的形状、大小发生改变，可为不同体型、不同大小的宠物提供适宜的活动空间，该宠物笼结构简单，使用便利。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。

技术特征：

1.一种内部空间大小可调的宠物笼，包括笼体(1)和笼门(2)，所述笼体(1)的一侧面设有用于宠物进出的笼口，所述笼口处可转动设有用于封闭笼口的笼门(2)，其特征在于：

所述笼体(1)安装有将笼体(1)内分隔形成第一空间和第二空间的活动栅栏(3)，通过调节活动栅栏(3)的位置可改变第一空间与第二空间的大小。

2.根据权利要求1所述的一种内部空间大小可调的宠物笼，其特征在于：所述笼体(1)开设笼口的内侧壁的顶部和与笼口相对的内侧壁的顶部开设有开口相向且均沿笼体(1)宽度方向延伸的凹槽(11)，所述笼体(1)的顶面沿笼体(1)宽度方向开设有多个与凹槽(11)贯通的定位孔(12)；

所述活动栅栏(3)包括栅栏本体和设于栅栏本体边角处且沿栅栏本体长度方向延伸的伸缩杆，所述伸缩杆上开设有与定位孔(12)同轴的条形孔(37)，该伸缩杆卡入凹槽(11)内并通过穿过定位孔(12)、插入条形孔(37)内的插杆(5)固定。

3.根据权利要求2所述的一种内部空间大小可调的宠物笼，其特征在于：所述伸缩杆包括中空杆(33)、实心杆(34)、隔板(35)以及弹簧(36)，所述中空杆(33)的一端与栅栏本体的边角处连接，中空杆(33)的另一端为自由端，所述隔板(35)设于中空杆(33)内，所述实心杆(34)的一端抵靠于凹槽(11)的内壁，另一端伸入中空杆(33)体内并与弹簧(36)的一端连接，所述弹簧(36)的另一端固设于隔板(35)上，所述条形孔(37)开设于中空杆(33)的外壁。

4.根据权利要求3所述的一种内部空间大小可调的宠物笼，其特征在于：所述实心杆(34)抵靠于凹槽(11)内壁的端面为圆弧曲面。

5.根据权利要求4所述的一种内部空间大小可调的宠物笼，其特征在于：所述凹槽(11)垂直于其长度方向的截面呈侧开口u形。

6.根据权利要求1所述的一种内部空间大小可调的宠物笼，其特征在于：所述栅栏本体包括平行设置的两根水平杆体(31)和多个竖直杆体(32)，多根竖直杆体(32)的两端均与两根水平杆体(31)连接。

7.根据权利要求1所述的一种内部空间大小可调的宠物笼，其特征在于：所述笼体(1)包括承载边框和用于连接承载边框的连接杆体。

8.根据权利要求1所述的一种内部空间大小可调的宠物笼，其特征在于：所述第二空间具有开口。

9.根据权利要求1所述的一种内部空间大小可调的宠物笼，其特征在于：所述笼门(2)的一端通过合页(4)设于笼口的一侧，所述笼门(2)的另一端与笼口的另一侧通过插销配合连接。

技术总结
本实用新型公开的一种内部空间大小可调的宠物笼，包括笼体、笼门以及活动栅栏，所述笼体的一侧面设有用于宠物进出的笼口，所述笼口处可转动设有用于封闭笼口的笼门，所述笼体安装有将笼体内分隔形成第一空间和第二空间的活动栅栏，通过调节活动栅栏的位置可改变第一空间与第二空间的大小，可为不同体型、不同大小的宠物提供适宜的活动空间。

技术研发人员：郭起山;肖填
受保护的技术使用者：郭起山
技术研发日：2020.11.05
技术公布日：2021.06.29
