本发明专利涉及一种智能宠物门，属于宠物饲养技术领域和智能家居领域。

背景技术：

随着人们生活品质的不断提高，越来越多的人们开始饲养宠物(尤其是猫、狗、兔子等)，为了方便自家宠物进出房间，人们在门上安装了宠物门洞，然而现有宠物门洞大多是非智能的，不能锁住从而导致了在无人的情况下非法的宠物进入房间的问题，同时也不能管控自家宠物的进出。

基于我们在生活当中经常遇到收快递送到家时，家里没有人收快递，我们如何实现远程收快递，同时还能保证快递的安全不丢失和室内财产安全，这一直是我们技术人员需要解决的问题。

技术实现要素：

针对现有技术中的问题，本发明的目的是要提供一种智能宠物门，能够对特定宠

物的自动开、关门，实现宠物的智能化进出管控，同时实现快递的远程接收。

为实现上述目的，本发明采用的技术方案如下：

一种智能宠物门，包括：门、宠物门框、宠物门、锁盒、镜面反射型感应开关、电磁锁、反光挂饰和控制器，所述宠物门通过门轴或铰链与宠物门框连接，宠物门设置在宠物门框内，电磁锁、镜面反射型感应开关、控制器与电源电连接，所述控制器具有无线通讯模块。

一种实施方案，宠物门的门轴或铰链在宠物门框的上方，电磁锁在门框的下方，宠物门在重力或弹簧的作用下始终保持与电磁锁在同一个水平面，电磁锁在不通电的情况下锁舌伸出卡住宠物门，宠物门无法被推开，当电磁锁通电后，锁舌吸入电磁锁体内，宠物门可以绕门轴或铰链自由推拉。

一种实施方案，反光挂饰佩戴在特定的宠物身上，当宠物靠近智能宠物门，镜面反射型感应开关通过反光挂饰感应到宠物靠近，控制器接收到信号后给电磁锁通电，同时控制器的通电具有延时功能，电磁锁的锁舌吸入锁体内，此时宠物门可以被轻轻推开或拉开，宠物能够实现自由进出，当宠物走后电磁锁自动断电，宠物门被锁住。

一种实施方案，在智能宠物门上安装一个接近开关，每次接近开关的触发，都可以通过控制器将宠物出入的时间信息发送到手机上。

进一步实施方案，控制器具有无线通讯模块时，可以通过手机远程设置宠物出入门

的时间，当设置的时间为限制出入时间，镜面反射型感应开关就算感应到反光挂饰的触发信号，控制器也不去触发电磁锁，佩戴反光挂饰的宠物也是无法自由出入。

进一步实施方案，2个镜面反射型感应开关安装在智能宠物门下方的锁盒内，里外各一个，因此当里面的镜面反射型感应开关感应到信号，证明宠物是出去，当外面的镜面反射型感应开关感应到信号，证明宠物是出回来，通过控制器也可以设定某个时间段宠物只能进不能出或者只能出不能进。

进一步实施方案，控制器具有无线通讯模块时，可以通过手机远程设置用于快递的接收，当快递员上门时，我们可以通过手机打开智能宠物门，快递员将快递塞进智能宠物门内，然后自动上锁，防止快递物品丢失。

相较于现有技术，本发明具有如下有益技术效果：通过智能宠物门两端的镜面反射型感应开关，宠物佩戴反光挂饰和一个电磁锁就解决宠物在房间内无法外出或进入等问题，控制器的远程控制开锁功能也解决我们收快递的不方便。

附图说明

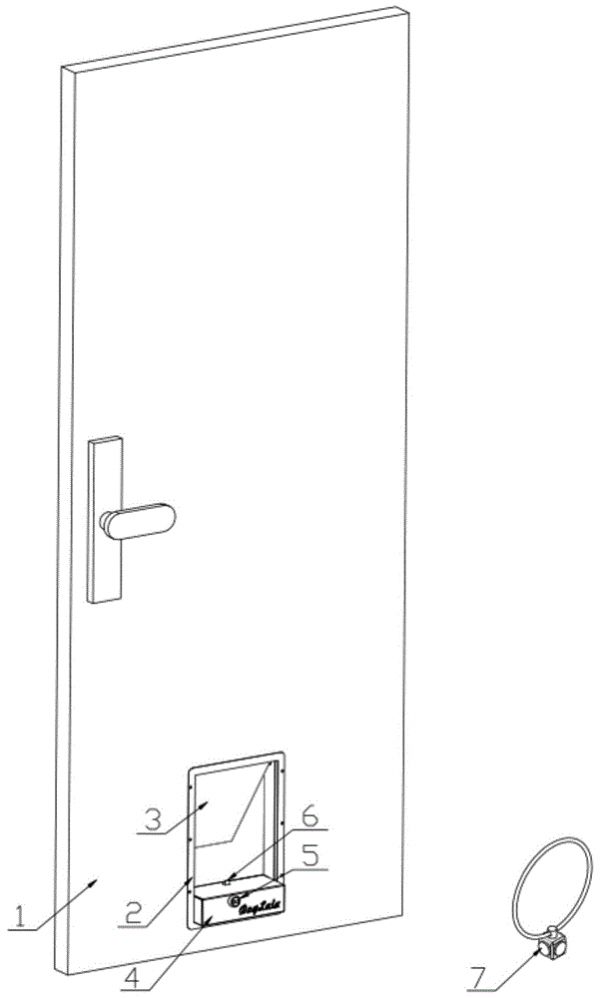

图1是本发明的立体结构示意图；

图2是图1所示本发明的内部剖视图；

图3是图1所示本发明的控制器原理框图；

图中标号示意如下：1、门；2、宠物门框；3、宠物门；4、锁盒；5、镜面反射型感应开关；6、电磁锁；7、反光挂饰；8、控制器；9、电源；31、门轴或铰链；81、无线网络通讯模组，82、手机。

具体实施方式

以下结合图1、图2和图3对本发明的技术方案做进一步详细描述。

实施例1

一种智能宠物门所述的宠物门3的门轴或铰链31在宠物门框2的上方，电磁锁6在宠物门框2的下方，宠物门3在重力或弹簧的作用下始终保持与电磁锁6在同一个水平面，电磁锁6在不通电的情况下锁舌伸出卡住宠物门3，宠物门3无法被推开，当电磁锁6通电后，锁舌吸入电磁锁6体内，宠物门3可以绕门轴或铰链31自由推拉。

反光挂饰7佩戴在特定的宠物身上，当宠物靠近智能宠物门，镜面反射型感应开关5通过反光挂饰感7应到宠物靠近，控制器8接收到信号后给电磁锁6通电，同时控制器8的通电具有延时功能，电磁锁6的锁舌吸入锁体内，此时宠物门3可以被轻轻推开或拉开，宠物能够实现自由进出，当宠物走后电磁锁6自动断电，宠物门3被锁住。

综上所述可见：本发明所提供的一种智能宠物门不仅结构简单、电路成本低廉，使用方便，而且可实现远程智能控制，智能化程度高，具有明显进步性和实用性。

最后有必要在此指出的是：以上所述仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本发明的保护范围之内。
