蓝桥杯单片机led流水灯学习
大一零基础搞蓝桥杯单片机组，多天以来，感觉上手挺难的，将自己的学习笔记拿出来分享
首先是建工程，我用的单片机是IAP15F2K61S2型号的，建的工程是IA89C52的

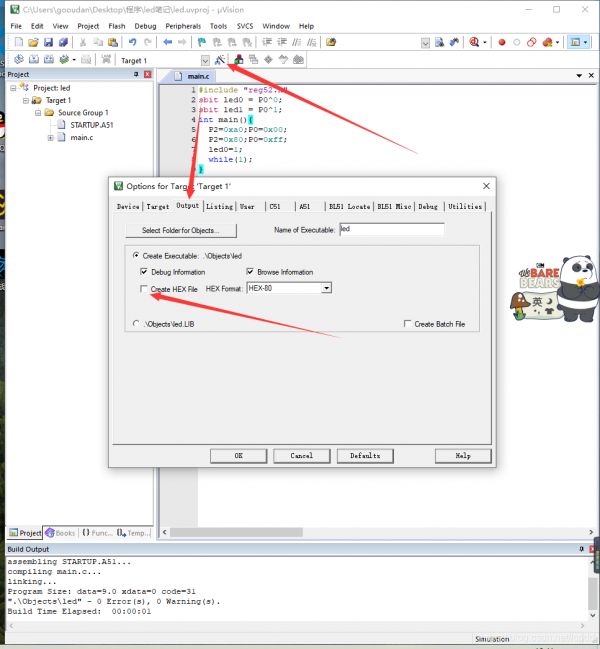

新建一个文档，保存名称是main.c，接下来一个曾经困扰我的一个设置就是hex文件的生成，我们可以这样设置
点上去后我开始写第一个程序，点亮我的开发板上第一个led灯：
#include "reg52.h" sbit led0 = P0^0;//定义led0，也就是P0的零号引脚 sbit led1 = P0^1; int main(){P2=0xa0;P0=0x00;P2=0x80;P0=0xff;//初始化，暂时不讲了，这里意思是关掉蜂鸣器，P0口转向led灯并全部关闭led0=0;//点亮led0，这里1为关闭0为开while(1); } 123456789

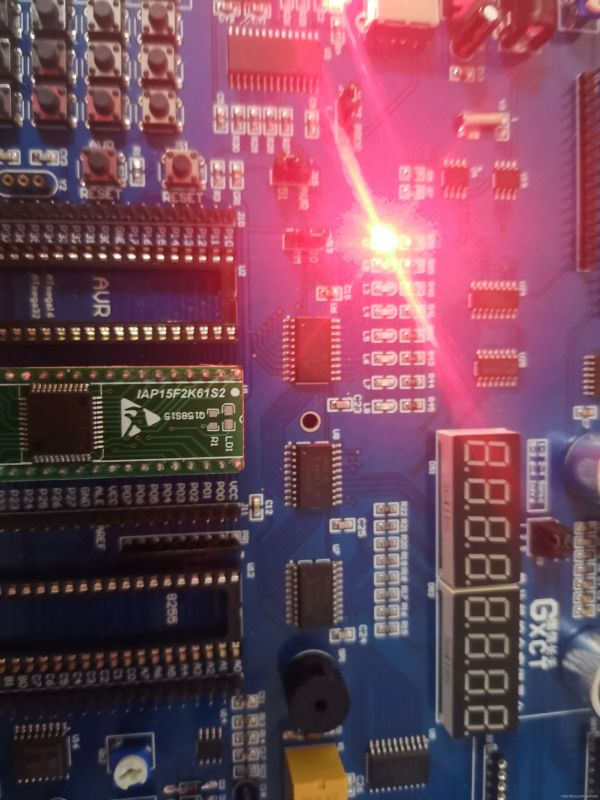

结果图：
下面讲一下16进制
也就是满16进一，对应关系：
然后下面再写一个前面4个灯一起亮的程序
我们知道0,1代表的是灯亮灭，那么四位的二进制数字代表的就是四个灯，也就是为什么使用十六进制
有很多器件也是8个引脚，所以0X**十六进制可以广泛应用于单片机
#include "reg52.h" sbit led0 = P0^0; sbit led1 = P0^1; int main(){P2=0xa0;P0=0x00;P2=0x80;P0=0xff;P0=0xf0;//11110000对应的灯while(1); } 123456789

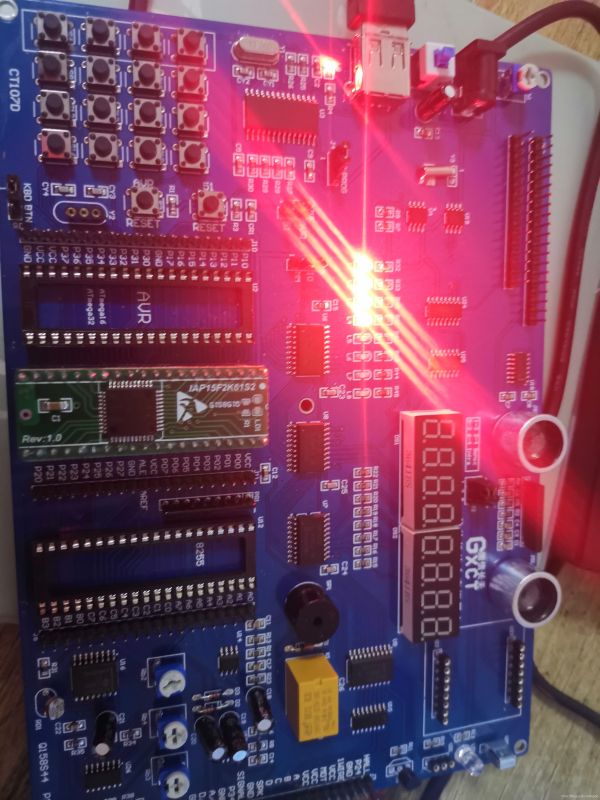

效果图：
以此推的话P0=0x55就是偶数灯亮，0xaa就是奇数灯亮
接下来我们开始写流水灯
先介绍一下延时的方法，要么就是计数器，中断程序，要么就是延时函数
计数器和中断程序后面写，先讲个最简单的也就是延时函数，通过空循环，让程序延时，原理就是处理每条语句cpu都需要一定时间处理，通过空循环那么可以轻松延时
以下是计算循环次数的方法
1.先计算你单片机的振荡（时钟）周期 T= 1/晶振（11.0592MHZ）
2.一次 i - -操作为12T
3.忽略变量定义，上述延时函数共需时间：921z12T
4.带入T：92112T*z 约为 z ms
可以轻松计算。那么实现延时流水灯的方法已经浮现了
以下是最初的程序
#include "reg52.h" sbit led0 = P0^0; sbit led1 = P0^1; sbit led2 = P0^2; sbit led3 = P0^3; sbit led4 = P0^4; sbit led5 = P0^5; sbit led6 = P0^6; sbit led7 = P0^7; void delayms(unsigned int ms){unsigned int i;while(ms--){for(i=0;i<628;i++);} } int main(){P2=0xa0;P0=0x00;P2=0x80;P0=0xff;while(1){led7=1;led0=0;delayms(500);led1=0;led0=1;delayms(500);led2=0;led1=1;delayms(500);led3=0;led2=1;delayms(500);led4=0;led3=1;delayms(500);led4=1;led5=0;delayms(500);led5=1;led6=0;delayms(500);led6=1;led7=0;delayms(500);} }
123456789101112131415161718192021222324252627282930313233343536373839404142434445效果视频就不播放了
但是这个程序是不是有点冗长呢？
那么看这样
led0显示是P0状态是11111110
led1显示是P0状态是11111101
led2显示是P0状态是11111011
…
那么我们想到左移右移运算符
我们只需要让1往左移i位是不是就可以了然后取反就是我们所要的情况
下面上码！
#include "reg52.h" sbit led0 = P0^0; sbit led1 = P0^1; sbit led2 = P0^2; sbit led3 = P0^3; sbit led4 = P0^4; sbit led5 = P0^5; sbit led6 = P0^6; sbit led7 = P0^7; void delayms(unsigned int ms){unsigned int i;while(ms--){for(i=0;i<628;i++);} } int main(){unsigned int i;P2=0xa0;P0=0x00;P2=0x80;P0=0xff;while(1){for(i=0;i<8;i++){P0=~(1<<i);delayms(500);}} }
1234567891011121314151617181920212223242526好了，这样流水灯就做出来了
今天就到这吧
