宠物拉毛梳的制作方法

1.本实用新型涉及宠物用具技术领域，尤其涉及一种带电吹风功能、便于退毛以及可以对宠物毛发进行杀菌和除臭的宠物拉毛梳。

背景技术：

2.市面上的宠物拉毛梳与电吹风都是单独分开的个体，使用起来时，需要将电吹风夹在肩膀上或放在固定支架上给宠物吹风，另一只手拿拉毛梳给宠物梳毛。这样配合的使用缺点是：如果电吹风是夹在肩膀上，需要歪着脖子来夹住电吹风，长时间使用脖子会酸痛；如果电吹风是放在固定支架上，则不方便随时转换方向。
3.此外，市面上的宠物拉毛梳在退毛时候都是通过使用者的手拉拽毛发，一旦毛发缠绕在梳齿上，只有用手拉扯硬拽，如果毛发拉断之后就很难用手去掉，需要借助于其他工具，去毛比较麻烦。另外，宠物在外面将毛发弄脏之后也必须要对毛发进行清洁、除臭、杀菌。市面上很少有一种宠物拉毛梳实现上面的诸多功能。
4.因此，有必要设计一种带电吹风功能、便于退毛以及还可以对宠物毛发进行杀菌和除臭的宠物拉毛梳。

技术实现要素：

5.本实用新型所要解决的技术问题是如何提供一种即具有电吹风和梳子功能又便于退毛操作，还可对宠物毛发进行杀菌和除臭的宠物拉毛梳。
6.为解决上述技术问题，本实用新型所采取的技术方案是：一种宠物拉毛梳，包括具有腔体的手柄，所述手柄的前端连接有梳头且后端连接有后罩，所述手柄的腔体内设有第一电路板、与所述第一电路板电连接的风机和发热丝，所述梳头上设有出风口和多排梳齿，所述后罩设有进风孔，所述后罩外侧设有与所述第一电路板电连接的电源线，所述宠物拉毛梳进一步设置有用于控制所述风机和发热丝的电源开关，所述梳头可拆卸地与所述手柄连接，所述梳头一侧设有面罩且另一侧设有与所述面罩相对的后壳，所述出风口和所述多排梳齿设置在所述面罩上，所述面罩内还嵌设有一退毛面板，所述多排梳齿分别穿过所述退毛面板上开设有的多排开孔，所述梳头上还设有除毛按键，按压所述除毛按键可以推动所述退毛面板移动从而将缠绕在所述多排梳齿的毛发从所述梳齿的根部移动到所述梳齿的头部，在所述梳头的面罩和后壳构成的空间内还设有杀菌和除臭装置，所述杀菌和除臭装置喷出的水雾从所述面罩上设有的雾气出口内喷出至宠物的毛发上。
7.优选地，所述杀菌和除臭装置包括雾化片、与所述雾化片相互作用的储水箱，以及与所述雾化片电连接的第二电路板，以及给所述第二电路板供电的可充电电池；所述雾化片吸取所述储水箱内的水产生水雾并从所述面罩上的雾气出口喷出从而对宠物的毛发进行除臭和杀菌。
8.优选地，所述杀菌和除臭装置上的第二电路板上进一步设有一充电接口以及控制所述雾化片的开启和关闭的开关按键。
9.优选地，所述后壳上设有便于观察所述储水箱内的水位的透明的窗口。
10.优选地，所述储水箱上设有注水口，一塞子从所述后壳的外侧塞住所述注水口以防止所述储水箱中的水流出。
11.优选地，所述储水箱内的水中含有消毒剂和除臭剂。
12.优选地，所述雾化片对应地设置在所述面罩上的雾气出口周围；所述雾化片与所述储水箱相互连接，所述储水箱是由透明的材料制成。
13.优选地，所述开关按键和充电接口从所述后壳的开孔里突出来便于使用者操作。
14.优选地，所述电源开关是旋转开关，所述旋转开关设置在所述后罩和手柄之间，所述旋转开关控制所述风机开启或关闭，且控制发热丝温度的调节。
15.优选地，所述手柄的上端设有两个相对的换头按键，所述梳头与所述手柄是卡扣连接，按压所述两个换头按键使得所述梳头脱离所述手柄，以便于更换所述梳头；或者所述梳头与所述手柄是螺纹连接。
16.采用上述技术方案所产生的有益效果在于：该宠物拉毛梳中设置有杀菌和除臭装置，可以首先对宠物的毛发进行湿润、杀菌和除臭等清洁操作。然后，通过设置的风机和梳齿，可单手实现在对宠物进行梳毛的同时对宠物狗的毛发进行吹干操作，不仅使用方便，且提高了效率，降低了劳动的强度，而且，由于梳头上设有了该除毛按键和退毛面板，按压该除毛按键可以推动该退毛面板移动，从而将缠绕在多排梳齿上的毛发从梳齿的根部移动到该梳齿的头部，便于操作者去掉毛；进一步地，由于设置了换头按键并且梳头与手柄之间设置卡扣连接，按压所换头按键使得梳头脱离手柄，以便于更换新的梳头，以降低使用成本。
附图说明
17.下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

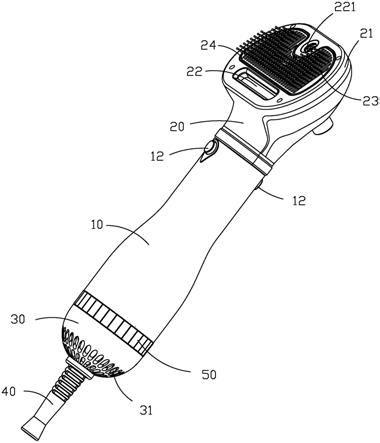

18.图1是本实用新型一种宠物拉毛梳的立体图。
19.图2是本实用新型一种宠物拉毛梳的侧面图。
20.图3是本实用新型一种宠物拉毛梳的梳头与手柄脱离的示意图。
21.图4是本实用新型一种宠物拉毛梳的梳齿上缠绕有毛发的示意图。
22.图5是本实用新型一种带电吹风功能且便于退毛的宠物拉毛梳在退毛时的侧面示意图。
23.图6是本实用新型一种带电吹风功能且便于退毛的宠物拉毛梳在退毛时的立体图。
24.图7是本实用新型一种宠物拉毛梳的旋转开关的不同档位的示意图。
25.图8是本实用新型一种宠物拉毛梳的梳头的分解图。
具体实施方式
26.下面结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
27.如图1至图8所示，本实用新型实施例公开了一种宠物拉毛梳100，该宠物拉毛梳
100具有多种功能，可以对毛发进行润湿、清洁、除臭、杀菌，又带电吹风功能可以将湿润的毛发吹干、还可以方便退去宠物毛发等，所有这些功能集成在一起，用一台本实用新型的宠物拉毛梳就可以完成这些操作，方便使用者。该宠物拉毛梳100，包括具有腔体的手柄10，该手柄10是一呈圆柱形的壳体，且内部设有电路板(或称为第一电路板)、与该电路板电连接的风机和发热丝，该手柄10的前端连接有梳头20，后端连接有后罩30。该后罩的外侧设有连接到电路板的电源线40。该后罩30和手柄10通过一旋转开关50连接在一起。
28.该梳头20通过卡扣结构可拆卸地与该手柄10连接。该手柄10的上端设有两个相对的换头按键12，按压该两个换头按键12可以使得该梳头20脱离该手柄10，便于更换该梳头20，从而可以降低使用成本，如图3中的箭头所示。可以理解，该梳头20与该手柄10也可以是螺纹连接。
29.请进一步参考图7，该梳头20一侧设有面罩21，该面罩21上设有出风口22、雾气出口221和多排梳齿23，退毛面板24嵌设于该面罩21内，该多排梳齿23分别穿过该退毛面板24上开设有的多排开孔，该面罩21的相对侧设有除毛按键25。按压该除毛按键25可以推动该退毛面板24移动从而将缠绕在该多排梳齿23的毛发60从梳齿23的根部移动到该梳齿23的头部，便于操作者从梳齿23上去掉毛发，如图5中的箭头所示。优选地，该手柄1以及梳齿5的材料为塑料或钢。可以理解，该出风口22、雾气出口221和多排梳齿23的位置可以根据需要设置，在本实施方式中，该出风口22设置在该多排梳齿23的下方。该雾气出口221设置在该出风口22、多排梳齿23的正上方。
30.该梳头20还包括设在该面罩21的相对侧的后壳26，在该面罩21和后壳构成的空间内设有杀菌和除臭装置，该杀菌和除臭装置包括雾化片70、与雾化片70相互连接的且由透明材料制成的储水箱71，以及与雾化片70相互连接的电路板72(或称为第二电路板)，以及给该电路板72供电的可充电电池73。该电路板72上设有控制雾化片70的开启和关闭的开关按键721和为该充电电池73充电的充电接口723，如图7所示。该开关按键721和充电接口723从后壳26的开孔里突出来便于使用者操作。该后壳26上还有便于观察该储水箱71内的水位的透明的窗口261，该储水箱71设有一个注水口711，该注水口711上盖有一个塞子713，该塞子713穿过该后壳26的开口塞住该注水口711。需要对宠物的毛发进行润湿、除臭、杀菌等清洁工作时，按压该开关按键721，该雾化片70在该可充电电池73的供电下工作，该雾化片70吸取该储水箱71内的水产生的水雾对宠物的毛发进行湿润、杀菌和除臭等清洁操作(水中加入杀菌剂和除臭剂等等)。通过该后壳26上的透明的窗口261可以清晰的观测到储水箱71内的水位，如果水位低，则需要加入含有杀菌剂和除臭剂的水，拔出该后壳26外侧的塞子713，则可以从该注水口711中把水注入到该储水箱71中。
31.该后罩30呈半球形或大致呈半球形，其后端具有若干个进风孔31。该后罩30的外侧设有与该电路板连接的电源线40，该电源线40的外端设有插头，该插头插入到外部的电源插座上为风机和发热丝供电。
32.该旋转开关50用于控制该风机和开启、关闭以及调节发热丝的加热温度的大小(例如，加热温度有三个档位，分别是低温、中温、高温)。进一步地，如图3所示，该梳齿23带有折弯，可以更好的与宠物狗的毛发接触，端部不会刮伤或刺痛宠物。优选地，该手柄11的直径从上到下逐渐减小，使得出风量更大。
33.进一步地，如图1所示，通过将该后罩30设置为半球形或大致呈半球形，可以在一
定程度上增加所述手柄10的容量，提高该风机的进风能力。该面罩21的面积大于该手柄10上端面的面积，且所述面罩为椭圆形，该面罩21也可以是其他形状。该面罩21的面积较大，可以在其上设置多排的梳齿，梳毛面积更大，使用更方便。
34.使用时，将该电源线40的外端带有插头插入到家用插座上，然后按压该开关按键721，该雾化片70在该可充电电池73的供电下工作，该雾化片70吸取该储水箱71的水产生水雾从该面罩上的雾气出口221对宠物的毛发进行湿润、除臭、杀菌等清洁操作。与此同时，该梳齿23来回地梳理宠物的毛发，使得宠物的毛发基本上都经过润湿和梳理。通过该该后壳26上的透明的窗口261观察该储水箱71内的水位，如果水量不足，则需要打开塞在该注水口711上的塞子713，然后从注水口711往该储水箱71内加水。最后，再次按压该开关按键721，使得该雾化片70停止工作。然后，旋开该旋转开关50，启动该风机，使得热风通过该梳头20内的导风管28从该出风口22吹出来并吹干宠物的毛发。与此同时，该梳齿23来回地梳理宠物的毛发，使得宠物的毛发基本上都经过吹干和梳理柔顺。在梳毛的过程中，如果毛发缠绕在该梳齿23上过多，则可以按压该除毛按键25推动该退毛面板24，该退毛面板24向外侧移动从而将缠绕在该多排梳齿23的毛发60从该梳齿23的根部移动到该梳齿23的头部，操作者很容易从该梳齿23上去掉缠绕的毛发60。
35.该宠物拉毛梳中设置有杀菌和除臭装置，可以首先对宠物的毛发进行湿润、杀菌和除臭等清洁操作。然后，通过设置的风机和梳齿，可单手实现在对宠物进行梳毛的同时对宠物狗的毛发进行吹干操作，不仅使用方便，且提高了效率，降低了劳动的强度，而且，由于梳头上设有了该除毛按键和退毛面板，按压该除毛按键可以推动该退毛面板移动，从而将缠绕在多排梳齿上的毛发60从梳齿的根部移动到该梳齿的头部，便于操作者去掉毛发60；进一步地，由于设置了换头按键并且梳头与手柄之间设置卡扣连接，按压所换头按键使得梳头脱离手柄，以便于更换新的梳头，以降低使用成本。
36.上述实施方式仅为本实用新型的优选实施方式，不能以此来限定本实用新型保护的范围，本领域的技术人员在本实用新型的基础上所做的任何非实质性的变化及替换均属于本实用新型所要求保护的范围。
