一种自动逗宠的宠物玩具的制作方法

萌宠菠菠乐园
2024-12-27 07:53

一种自动逗宠的宠物玩具的制作方法

1.本实用新型涉及一种宠物玩具领域，具体涉及一种自动逗宠的宠物玩具。

背景技术：

2.宠物玩具可以增加宠物玩耍的乐趣，但是主人不在家时宠物只能自行玩耍，使得宠物缺少玩耍的乐趣。

技术实现要素：

3.本实用新型所要解决的技术问题是提供一种自动逗宠的宠物玩具，以解决背景技术的的问题。
4.本实用新型自动逗宠的宠物玩具是通过以下技术方案来实现的：包括主机、转向器、弹性收纳器、玩具配件和传输带；
5.传输带一端设置于主机内，传输带另一端穿过转向器并固定于弹性收纳器内；玩具配件卡于传输带上。
6.作为优选的技术方案，主机包括主机底壳、主机中壳、主机上壳、电路板和红外探头；电路板固定于主机底壳内，且红外探头设置于主机底壳一端；主机中壳中央固定有马达，主机中壳一端设置有开口，且传输带一端穿过开口固定于马达的输出轴上；主机上壳固定于主机中壳上。
7.作为优选的技术方案，转向器包括转向器固定座以及滚轮，转向器固定座上设置有转轴，滚轮转动设置于转轴上。
8.作为优选的技术方案，弹性收纳器包括收纳器下壳、收纳器上壳以及转盘；收纳器下壳中央安装有第一固定柱，转盘设置于第一固定柱上；转盘内安装有弹性发条，且弹性发条的中间端固定于第一固定柱上；转盘一侧安装有第二固定柱，且弹性发条的外端固定于第二固定柱上；收纳器下壳一端设置有开口，且传输带另一端穿过开口与转盘连接；收纳器上壳固定于收纳器下壳上。
9.作为优选的技术方案，主机一侧安装有电源线以及开关，且电源线以及开关均连接电路板，且电路板连接红外探头以及马达。
10.作为优选的技术方案，主机、转向器和弹性收纳器上均设置有固定孔，且固定孔上安装有固定带；主机、转向器和弹性收纳器的底部均安装有吸盘。
11.本实用新型的有益效果是：本实用新型通过红外感应的方式感应宠物的状态，然后通过马达和传输带带动玩具来回移动，达到自动逗宠的效果，可通过自由摆放和替换配件的方式增加趣味性。
附图说明
12.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅
是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

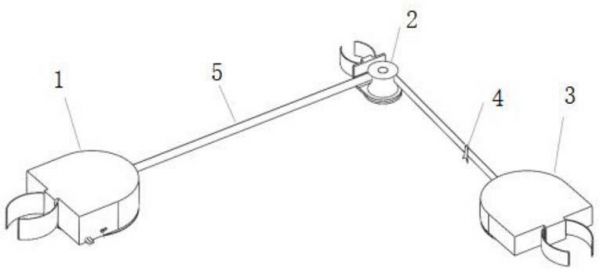

13.图1为本实用新型的结构示意图；
14.图2为本实用新型的收纳图；
15.图3为本实用新型的组装结构示意图；
16.图4为本实用新型的主机结构示意图；
17.图5为本实用新型的主机爆炸图；
18.图6为本实用新型的转向器爆炸图；
19.图7为本实用新型的收纳器爆炸图。
具体实施方式
20.本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。
21.如图1—图3所示，本实用新型的一种自动逗宠的宠物玩具，包括主机1、转向器2、弹性收纳器3、玩具配件4和传输带5；
22.传输带5一端设置于主机1内，传输带5另一端穿过转向器2并固定于弹性收纳器3内；玩具配件4卡于传输带5上，玩具配件4可拆卸替换，可用羽毛、铃铛等替换，通过跟随传输带来回移动吸引宠物的注意力。
23.如图4和图5所示，主机1包括主机底壳11、主机中壳12、主机上壳13、电路板15和红外探头16；电路板15固定于主机底壳11内，且红外探头16设置于主机底壳11一端；主机中壳12中央固定有马达14，主机中壳12一端设置有开口，且传输带5一端穿过开口固定于马达14的输出轴上；主机上壳13固定于主机中壳12上；红外探头用于宠物监测，马达与传输带连接，马达转动时带动传输带转动，玩具配件跟随传输带移动吸引宠物的注意力。
24.如图6所示，转向器2包括转向器固定座21以及滚轮22，转向器固定座21上设置有转轴，滚轮22转动设置于转轴上，用于传输带的转向，便于搭建不同的形状。
25.如图7所示，弹性收纳器3包括收纳器下壳32、收纳器上壳31以及转盘33；收纳器下壳32中央安装有第一固定柱34，转盘33设置于第一固定柱34上；转盘33内安装有弹性发条35，且弹性发条35的中间端固定于第一固定柱34上；转盘33一侧安装有第二固定柱36，且弹性发条35的外端固定于第二固定柱36上；收纳器下壳32一端设置有开口，且传输带5另一端穿过开口与转盘33连接；收纳器上壳31固定于收纳器下壳32上，马达转动时(拉力比弹性收纳器的弹力大)带动传输带转动；马达不转动时，传输带在弹性收纳器的弹力作用下回弹收缩。
26.本实施例中，主机1一侧安装有电源线17以及开关18，且电源线17以及开关18均连接电路板15，且电路板15连接红外探头16以及马达14，使其便于控制。
27.本实施例中，主机1、转向器2和弹性收纳器3上均设置有固定孔6，且固定孔6上安装有固定带7；主机1、转向器2和弹性收纳器3的底部均安装有吸盘8。
28.工作原理如下：
29.本实用新型通过红外感应的方式感应宠物的状态，然后通过马达和传输带带动玩具来回移动，达到自动逗宠的效果，可通过自由摆放和替换配件的方式增加趣味性。
30.以上，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。

技术特征：
1.一种自动逗宠的宠物玩具，其特征在于：包括主机(1)、转向器(2)、弹性收纳器(3)、玩具配件(4)和传输带(5)；所述传输带(5)一端设置于主机(1)内，传输带(5)另一端穿过转向器(2)并固定于弹性收纳器(3)内；所述玩具配件(4)卡于传输带(5)上。2.根据权利要求1所述的自动逗宠的宠物玩具，其特征在于：所述主机(1)包括主机底壳(11)、主机中壳(12)、主机上壳(13)、电路板(15)和红外探头(16)；所述电路板(15)固定于主机底壳(11)内，且红外探头(16)设置于主机底壳(11)一端；所述主机中壳(12)中央固定有马达(14)，主机中壳(12)一端设置有开口，且传输带(5)一端穿过开口固定于马达(14)的输出轴上；所述主机上壳(13)固定于主机中壳(12)上。3.根据权利要求1所述的自动逗宠的宠物玩具，其特征在于：所述转向器(2)包括转向器固定座(21)以及滚轮(22)，转向器固定座(21)上设置有转轴，滚轮(22)转动设置于转轴上。4.根据权利要求1所述的自动逗宠的宠物玩具，其特征在于：所述弹性收纳器(3)包括收纳器下壳(32)、收纳器上壳(31)以及转盘(33)；所述收纳器下壳(32)中央安装有第一固定柱(34)，转盘(33)设置于第一固定柱(34)上；转盘(33)内安装有弹性发条(35)，且弹性发条(35)的中间端固定于第一固定柱(34)上；所述转盘(33)一侧安装有第二固定柱(36)，且弹性发条(35)的外端固定于第二固定柱(36)上；所述收纳器下壳(32)一端设置有开口，且传输带(5)另一端穿过开口与转盘(33)连接；所述收纳器上壳(31)固定于收纳器下壳(32)上。5.根据权利要求1所述的自动逗宠的宠物玩具，其特征在于：所述主机(1)一侧安装有电源线(17)以及开关(18)，且电源线(17)以及开关(18)均连接电路板(15)，且电路板(15)连接红外探头(16)以及马达(14)。6.根据权利要求1所述的自动逗宠的宠物玩具，其特征在于：所述主机(1)、转向器(2)和弹性收纳器(3)上均设置有固定孔(6)，且固定孔(6)上安装有固定带(7)；所述主机(1)、转向器(2)和弹性收纳器(3)的底部均安装有吸盘(8)。

技术总结
本实用新型公开了一种自动逗宠的宠物玩具，包括主机、转向器、弹性收纳器、玩具配件和传输带；所述传输带一端设置于主机内，传输带另一端穿过转向器并固定于弹性收纳器内；所述玩具配件卡于传输带上。本实用新型通过红外感应的方式感应宠物的状态，然后通过马达和传输带带动玩具来回移动，达到自动逗宠的效果，可通过自由摆放和替换配件的方式增加趣味性。通过自由摆放和替换配件的方式增加趣味性。通过自由摆放和替换配件的方式增加趣味性。

技术研发人员：石茂林张智斐
受保护的技术使用者：深圳市晶益科技有限公司
技术研发日：2021.12.29
技术公布日：2022/6/1
