一种基于物联网的宠物健康智能监测定位系统的制作方法

萌宠菠菠乐园
2024-12-30 05:58

1.本实用新型涉及一种宠物监测定位设备，特别是一种基于物联网的宠物健康智能监测定位系统。

背景技术：

2.当今社会的许多家庭会养有宠物，并时常携带其一起外出游玩，但由于动物的天性，户外的宠物容易四处游玩奔跑，家庭成员稍有疏忽则容易导致宠物丢失，难以寻找，另外，由于动物表达能力的限制，普通的家庭人员难以观察判断宠物是否存在健康问题，宠物在户外运动过量，卡路里消耗过多均是常有的现象，若不能获知并及时采取对应的措施则会导致宠物引发一系列的身体毛病。

技术实现要素：

3.为了克服现有技术的不足，本实用新型提供一种基于物联网的宠物健康智能监测定位系统。
4.本实用新型解决其技术问题所采用的技术方案是：
5.一种基于物联网的宠物健康智能监测定位系统，该系统包括宠物定位监测设备，所述宠物定位监测设备包括底壳和封盖，所述封盖与所述底壳固定连接，所述封盖与所述底壳之间安装有控制电路，所述项圈连接机构包括固定框和凹槽型的连接件，所述固定框与所述连接件卡扣连接，且两者将所述宠物定位监测设备夹持。
6.所述控制电路设置有mcu处理器以及与所述mcu处理器电连接的gps芯片、4g通讯芯片、重力加速度传感器、wi
‑
fi芯片和电源管理模块，所述电源管理模块连接有锂电池和usb接口，所述底壳的侧壁设置有与所述mcu处理器电连接的控制开关以及位置与所述usb接口相对应的电源口。
7.所述封盖上安装有与所述mcu处理器电连接的led指示灯。
8.所述固定框的两侧设置有连接卡扣，所述底壳两侧设置有对应所述连接卡扣的容纳凹口，所述连接件上排布有连接方孔，装配后，所述连接卡扣位于所述容纳凹口内，并与所述连接方孔卡扣相连。
9.所述固定框的框面上设置有固定卡扣，所述封盖上设置有与所述固定卡扣相配合的固定口。
10.所述底壳的底部设置挤压部。
11.本实用新型的有益效果是：本实用新型的宠物定位监测设备安装有重力加速度传感器，能记录宠物每天的运动步数及卡路里消耗，令用户能快速获知宠物运动情况，并可作为宠物肥瘦趋势的判断依据，减少宠物患病的机会，增加宠物的寿命，宠物定位监测设备的gps芯片和wi
‑
fi芯片能远近距离地对宠物进行精准定位，并通过4g通讯芯片进行数据传输，解决户外宠物丢失难寻找的问题，另外，宠物定位监测设备能通过项圈连接机构快速便捷且稳固地扣挂在宠物项圈上。
附图说明
12.下面结合附图和实施例对本实用新型进一步说明。
13.图1是宠物定位监测设备的结构示意图；

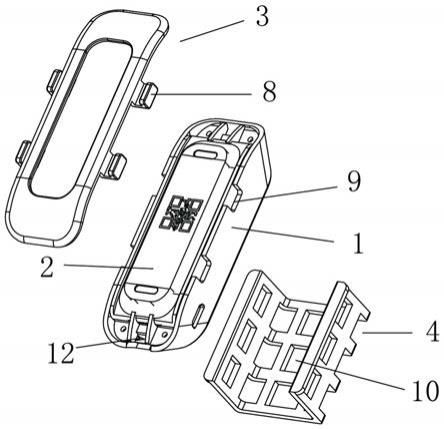

14.图2是宠物定位监测设备的局部结构分解图之一；
15.图3是宠物定位监测设备的局部结构分解图之二；
16.图4是控制电路的电路原理方框图。
具体实施方式
17.为使本技术实施例的目的、技术方案和优点更加清楚，下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本技术实施例的组件可以以各种不同的配置来布置和设计，基于本实用新型中的实施例，本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0018]“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
[0019]
应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
[0020]
在本技术的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本技术中的具体含义。
[0021]
参照图1至图4，一种基于物联网的宠物健康智能监测定位系统，该系统包括：服务器：用于数据通讯和记录用户账号、宠物数据和宠物运动数据等数据信息，与宠物定位监测设备和智能手机组成一个物联网系统，也可依据实际的需求采用云端服务器；宠物定位监测设备：与服务器无线通讯，设置有项圈连接机构；智能手机：与服务器通讯，具有访问服务器的客户端app，客户端app具有人机界面，用于设备管理、账号管理、消息管理、运动量统计、地图定位及轨迹、预设定距离的电子围栏范围、宠物健康数据的查看与管理。
[0022]
所述宠物定位监测设备包括底壳1和封盖2，所述封盖2与所述底壳1固定连接(本实施例中通过螺丝实现两者的固定连接)，所述封盖2与所述底壳1之间安装有控制电路，所述项圈连接机构包括固定框3和凹槽型的连接件4，所述固定框3与所述连接件4卡扣连接，且两者将所述宠物定位监测设备夹持，也使得宠物定位监测设备能通过项圈连接机构快速便捷地拆装在宠物的项圈上。
[0023]
所述控制电路设置有mcu处理器以及与所述mcu处理器电连接的gps芯片、4g通讯芯片、重力加速度传感器、wi
‑
fi芯片和电源管理模块，所述电源管理模块连接有锂电池和usb接口，所述底壳1的侧壁设置有与所述mcu处理器电连接的控制开关5以及位置与所述usb接口相对应的电源口6；所述mcu处理器的型号为stc89c52；所述电源管理模块的型号为
tpsm82480；所述4g通讯芯片为4g lte cat.1芯片，用于数据传输，将宠物定位监测设备产生的各种数据上传至服务器，通过mqtt协议与服务器通信，维持稳定的通信，并接收来自服务器的各种控制命令及消息，具有休眠功能，功耗低，也能采用同系列的4g lte cat.m芯片或采用nb
‑
iot芯片作功能替换使用；gps芯片型号为sirfstar iii，wi
‑
fi芯片型号为bcm4325，具有体积小、定位快、功耗低的特点，提供gps和wi
‑
fi定位功能和寻向距离接近功能，回放路径轨迹，gps芯片负责接收经纬度定位，实现精确的定位，为紧急寻宠、日常电子围栏及轨迹回放提供可靠的定位数据依据，wi
‑
fi芯片通过搜索附近信号强度排名靠前的wi
‑
fi热点，提供对应的wi
‑
fi定位数据，可以很好的弥补在室内无法接收gps信号下的定位缺陷，并通过wi
‑
fi热点的信号强度进行近距离下寻向及距离接近功能，可配合智能手机上的客户端app实现近距离下的精确寻宠，较好的补充gps定位精确在10米内的误差，极大地提高搜索走失宠物的成功率；所述重力加速度传感器的型号为adxl335，用于监测宠物的运动计步数、运动公里数、运动消耗卡路里和运动时长，记录宠物每日的运动活动及健康情况，计步数综合反应宠物每天的运动量，给出综合的每日卡路里消耗数据，让宠物主人了解宠物的运动情况，宠物是否缺少运动，可作为宠物肥瘦趋势的判断依据，让主人更好的及早了解，减少宠物患病的机会，增加宠物的寿命。
[0024]
所述封盖2上安装有与所述mcu处理器电连接的led指示灯7，用于电量及通讯指示，寻找宠物时led指示灯7能快速闪烁指示宠物所在位置。
[0025]
封盖2上设置有二维码，进行宠物定位监测设备配对绑定，添加设备后，可通过客户端app进行设备管理，查看地图，工作模式选择，查看运用宠物的运动情况，宠物定位设备具备三种模式，分别是安全模式、遛宠模式、寻宠模式，提前通过app设置安全wi
‑
fi区域，当宠物在此安全wi
‑
fi区域内，宠物定位器处于安全模式，mcu处理器深度休眠低功耗运行，当离开安全wi
‑
fi区域，宠物定位器自动切换为遛宠模式，mcu处理器定时上传定位及运动数据，大部分用户每天都需要外出遛狗，如果用户设置电子围栏，当宠物超出设定范围，app会收到告警信息；用户在app上紧急启动寻宠模式，宠物定位器在下次唤醒后会进入一段时间的持续联网状态，实时上传定位信息，定位器上的led灯闪烁提示宠物位置，用户可通过客户端app启动手机地图的导航模式进行寻宠。
[0026]
当到达宠物附近，led指示灯7闪烁提示宠物位置，另外还可使用wi
‑
fi寻向距离接近功能，更好的在近距离内定位宠物位置，此时app提示用户，手动打开手机的wi
‑
fi热点，预先通过聚宠app保存用户手机wi
‑
fi热点，物定位监测设备会自动搜索附近的wi
‑
fi热点，针对预先保存的用户手机wi
‑
fi热点会持续的进行信号强度的数据上传，信号强度上传到服务器后，通过信号强度的强弱变化，客户端app可以实现判断用户与佩戴宠物定位监测设备的宠物之间的距离是否接近，从而提高寻宠的效率。
[0027]
所述固定框3的两侧设置有连接卡扣8，所述底壳1两侧设置有对应所述连接卡扣8的容纳凹口9，所述连接件4上排布有连接方孔10，令固定框3具备与所述连接卡扣不同配合的卡位，且具有适量的形变能力以适应不同厚度，装配后，所述连接卡扣8位于所述容纳凹口9内，并与所述连接方孔10卡扣相连，组装极为便捷。
[0028]
所述固定框3的框面上设置有固定卡扣11，所述封盖2上设置有与所述固定卡扣11相配合的固定口12，令固定框3能固定更加牢固。所述底壳1的底部设置挤压部13，能挤压宠物项圈，令宠物定位监测设备安装在宠物项圈上后不会发生偏移。
[0029]
以上的实施方式不能限定本实用新型创造的保护范围，专业技术领域的人员在不脱离本发明创造整体构思的情况下，所做的均等修饰与变化，均仍属于本发明创造涵盖的范围之内。
